ИНСТРУКЦИЯ

Измерители параметров электрических и магнитных полей ПЗ-90

МЕТОДИКА ПОВЕРКИ

РМКУ.411180.009 МП

л- р.G2.&&9 45

р.п. Менделеево 2015 г.

Содержание

напряженности электрического поля с антенной АЭ1

  • 8.4    Определение относительной погрешности измерений

напряженности магнитного поля с антенной AM 1

  • 8.5    Определение относительной погрешности измерений

напряженности электрического поля с антенной АЭ2

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок измерителей параметров электрических и магнитных полей ПЗ-90 (далее -измерители ПЗ-90).

Первичной поверке подлежат измерители ПЗ-90 до ввода в эксплуатацию и выходящие из ремонта.

Периодической поверке подлежат измерители ПЗ-90, находящиеся в эксплуатации и на хранении.

  • 1.2 Интервал между поверками 1 (один) год.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки измерителей ПЗ-90 должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Пункт МП

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

4-

+

Определение основной относительной погрешности измерений напряженности электрического поля с антенной АЭ1

8.3

+

+

Определение относительной погрешности измерений напряженности магнитного поля с антенной АМ1

8.4

+

+

Определение относительной погрешности измерений напряженности электрического поля с антенной АЭ2

8.5

+

+

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки измерителей ПЗ-90 должны быть применены средства измерений, указанные в таблице 2.

Таблица 2

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3,

8.5,

Государственный рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне частот от 0,01 до 300 МГц, диапазон частот воспроизведения НЭП, диапазон воспроизведения НЭП от 1 до 1500 В-м”1, пределы допускаемой относительной погрешности воспроизведения НЭП ± 7 %

8.4

Государственный рабочий эталон единиц напряженности магнитного поля 1 разряда в диапазоне частот от 5 Гц до 10 МГц, диапазон воспроизведения НМП от 0,05 до 3000 А-м”в диапазоне частот от 5 до 60 Гц, от 0,05 до 300 А-м”1 в диапазоне частот от 60 до 2000 Гц, от 0,005 до 300 А-м”1, в диапазоне частот от 2 до 30 кГц, от 0,005 до 300 А-м”1, в диапазоне частот от 30 до 100 кГц включительно от 0,005 до 100 А-м”1, в диапазоне частот от 100 до 400 кГц, от 0,005 до 3 А-м”1, в диапазоне частот от 0,4 до 10 МГц включительно от 0,05 до 1 А-м”1, на частотах 0,5; 1,0; 5,0; 10,0 от 0,05 до 10 А-м”1, пределы допускаемой относительной погрешности воспроизведения НМП ± 3 %

Пункт МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.4

Государственный рабочий эталон единиц напряженности электрического и магнитного поля 2 разряда в диапазоне частот от 30 до 1000 МГц, диапазон воспроизведения НЭП от 5 до 100 Вм_|, диапазон воспроизведения НМП от 10 до 250 мА-м’1, пределы допускаемой относительной погрешности воспроизведения НЭП и НМП ± 6 %

8.5

Государственный рабочий эталон единицы напряженности электрического поля 1 разряда на частоте 50 Гц РЭНЭП-50, диапазон воспроизводимых значений НЭП от 0,01 до 100 кВ/м, пределы допускаемой относительной погрешности воспроизведения единицы НЭП ± 3 %

  • 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 2 июля 2015 года№ 1815.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке, имеющими квалификационную группу электробезопасности не ниже второй.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Измерители параметров электрических и магнитных полей ПЗ-90. Руководство по эксплуатации РМКУ.411180.009 РЭ» (далее - РЭ).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на измерители ПЗ-90 и средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 630 до 795 мм рт. ст.

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в РЭ на измерители ПЗ-90 и в руководствах по эксплуатации применяемых средств поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 Внешний осмотр измерителя ПЗ-90 проводить визуально без вскрытия. При этом необходимо проверить:

  • - комплектность, маркировку и пломбировку согласно эксплуатационной документации;

  • - отсутствие видимых механических повреждений антенны магнитной АМ1 (далее -антенна АМ1), антенны электрической АЭ1 (далее - антенна АЭ1), антенны электрической АЭ2 (далее - антенна АЭ2) и блока измерительного «Циклон-Т» (далее - БИ), входящих в комплект поставки измерителя ПЗ-90.

  • - чистоту и исправность разъемов на всех антеннах и БИ;

  • - состояние соединительных кабелей, входящих в комплект поставки;

  • - исправность органов управления БИ;

  • - прочность крепления элементов конструкции всех антенн.

  • 8.2.2 Результат внешнего осмотра считать положительным, если:

  • -  комплектность соответствует разделу 4 документа «Измеритель параметров электрических и магнитных полей ПЗ-90. Паспорт РМКУ.411180.009 ПС» (далее - ПС);

  • - маркировка и пломбировка соответствуют п. 3.4.3 РЭ;

  • - разъемы всех антенн, БИ целы и чисты;

  • - соединительные кабели, входящих в комплект поставки, не имеют механических повреждений;

  • - отсутствуют видимые механические повреждения на всех антеннах и БИ;

  • - органы управления БИ исправны;

  • - крепления элементов конструкции всех антенн прочны.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

8.2 Опробование
  • 8.2.1 Подключить антенну АМ1 к БИ для чего последовательно выполнить следующие операции (рисунок 1):

  • - измеритель ПЗ-90 выключен;

-установить БИ в вертикальное положение;

-установить разъем кабеля антенны АМ1 над разъемом БИ;

  • - вдавить разъем кабеля антенны АМ1, держась за запорную втулку, до срабатывания защелки разъема;

  • 8.2.2 Включить измеритель ПЗ-90, для чего нажать и удерживать кнопку «Вкл» на БИ. Контролировать включение измерителя ПЗ-90:

  • - появление на ЖК-индикаторе страницы «Загрузка» (рисунок 1);

*

*

Рисунок 1

- затем, через 1 - 2 секунды, отображение страницы «Главного меню» (рисунок 2).

Рисунок 2

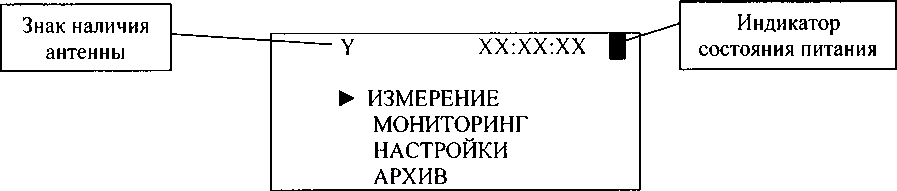

  • 8.2.3 По «Индикатору состояния питания» (рисунок 2) оценить степень заряда аккумуляторов. Этот знак имеет пять градаций. Не заполненный цветом контур означает, что аккумуляторы разряжены. В случае, если питающее напряжение станет ниже 4,4 В, на индикаторе высветится надпись «Батарея разряжена». При необходимости провести зарядку аккумуляторов.

  • 8.2.4 Проконтролировать факт подсоединения антенны АМ1 по наличию в левом верхнем углу ЖК-индикатора знака «У».

  • 8.2.5 Нажатием кнопок на передней панели БИ убедиться в том, что они функционируют.

  • 8.2.6 Нажатием кнопки «▼» выбрать меню «Настройки», нажать кнопку «Ввод» и наблюдать на ЖК-индикаторе рисунок 3.

~У         XX :ХХ :ХХ |

► Дата и время Версия ПО Дисплей Отображение

Рисунок 3

Нажатием кнопки «▼» выбрать меню «Версия ПО», нажать кнопку «Ввод» и наблюдать на ЖК-индикаторе рисунок 4.

ХХ:ХХ:ХХ

Х.Х.ХХХ ХХ.ХХ.ХХ

CRC:XXXXXXXX CRC ANT: ХХХХХХХХ

  • 1 - версия программного обеспечения (далее - ПО) и дата его создания;

  • 2 - контрольная сумма метрологически значимого ПО БИ -восемь шестнадцатиричных разрядов;

  • 3 - контрольная сумма идентификатора, подсоединенной антенны -восемь шестнадцатиричных разрядов

Рисунок 4

Результат наблюдения: версию и дату создания ПО, значения CRC и CRC ant зафиксировать в рабочем журнале.

  • 8.2.7 Выбрать пункт меню «Измерение» наблюдать рисунок 5.

У        ХХ:ХХ:ХХ |

ИЗМЕРЕНИЕ

AMI-1

Н ХХ.ХХ А/М

ХХ.ХХ ХХ.ХХ ХХ.ХХ

Рисунок 5

  • 8.2.8 Выключить измеритель ПЗ-90 нажатием кнопки «Вкл» на БИ. Отсоединить антенну АМ1.

  • 8.2.9 Подсоединить АЭ1 к БИ в соответствии с п. 8.2.1.

Последовательно выполнить п.п. 8.2.2 - 8.2.7 и наблюдать рисунок 6.

■у         ХХ:ХХ:ХХ |

ИЗМЕРЕНИЕ

АЭ1-1 0.03-3 МГц

Е ХХ.ХХ В/М

Частота: 0.03 МГц

Рисунок 6

  • 8.2.10 Выключить измеритель ПЗ-90 нажатием кнопки «Вкл» на БИ. Отсоединить антенну АЭ1.

  • 8.2.11 Перед началом работы с антенной АЭ2 установить все штыри измерительного преобразователя. При этом следить, чтобы каждый штырь был вкручен до упора. Вкрутить ручку-держатель. Соединить кабель антенны АЭ2 с БИ. в соответствии с п. 8.2.1.

Последовательно выполнить п.п.. 8.2.2 - 8.2.7 и наблюдать рисунок 7.

У        ХХ:ХХ:ХХ |

ИЗМЕРЕНИЕ

АЭ2-1

Е ХХ.ХХ В/М

Рисунок 7

  • 8.2.12 Выключить измеритель ПЗ-90 нажатием кнопки «Вкл» на БИ. Отсоединить антенну АЭ2.

  • 8.2.13 Результаты опробования считать положительными, если:

  • - после подсоединения антенны АМ1 (или АЭ1, или АЭ2) и включения измерителя ПЗ-90 наблюдали на ЖК-индикаторе последовательно наблюдали рисунок 1, рисунок 2, а после выбора пункта меню «Измерение» рисунок 3 (или рисунок 4, или рисунок 5);

  • - версия и дата ПО дата его создания, значение контрольной суммы метрологически значимого ПО БИ (CRC), значения контрольных сумм идентификаторов, подсоединенных антенн (CRC ant) совпадают со значениями, которые записаны в ПС.

  • - в режиме измерений на ЖК-индикаторе отображается текущее значение напряженности электрического поля (далее - НЭП) или напряженности магнитного поля (далее - НМП);

  • - все кнопки на передней панели БИ функционируют.

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

8.3 Определение основной относительной погрешности измерений напряженности электрического поля с антенной АЭ1
  • 8.3.1 Определение относительной погрешности измерений НЭП с антенной АЭ1 5НЭпсн проводить с использованием Государственного рабочего эталона единицы напряженности электрического поля 2 разряда в диапазоне от 0,01 до 300 МГц (далее - РЭНЭП-001/300М) при значениях НЭП Еэт в месте расположения антенны АЭ1 в соответствии с таблицей 3.

  • 8.3.2 Подключить антенну АЭ1 к БИ в соответствии с п. 8.2.1. Установить антенну АЭ1 в рабочую зону РЭНЭП-001/300М.

Включить измеритель ПЗ-90 нажатием на передней панели БИ кнопки «Вкл».

Таблица 3

Режим измерений «АЭ1-1»

Режим измерений «АЭ1-2»

Режим измерений «АЭ1-3»

/МГц

Еэг, В-м 1

/МГц

Еэг, В-м 1

/МГц

Еэт, В-м 1

0,03

10

3

10

30

10

0,05

5

40

0,10

10

50

0,50

20

1,00

30

2,00

-

3,00

-

Режим измерений «АЭ1-4»

Режим измерений «АЭ1-5»

/МГц

Еэт, В-м 1

/МГц

Еэг, В-м 1

50

10

30

10

100

10

50,0

200

10

100,0

300

10

200,0

-

-

300

На ЖК-индикаторе БИ на странице «Главного меню» (рисунок 2) выбрать «Измерение» нажать кнопку «Ввод». Наблюдать на ЖК-индикаторе:

  • - в 3-й строке отображение режима измерений «АЭ1-1» и частотный диапазон «0,03 - 3,00 МГц»;

  • - в 4-й строке измеренное значение НЭП, единицу измерений «В/м»;

  • - в 5-й строке частоту измеряемого сигнала.

  • 8.3.3 Для изменения значения частоты измеряемого сигнала нажать кнопку ввод и наблюдать переход в окно выбора частоты (рисунок 8).

У        ХХ:ХХ:ХХ |

Частота: XXX.XX МГц

Рисунок 6

Нажимать кнопки «◄», «►» для выбора нужного разряда, далее нажимать кнопки «А», «▼» для изменения цифр. После установки требуемого значения частоты нажать кнопку «Ввод» для возвращения в окно «Измерение».

  • 8.3.4 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Еэт - 10 В-м 1 на частоте /= 0,03 МГц.

Установить в соответствии с п. 8.3.3 на БИ частоту измерений 0,03 МГц.

Произвести отсчет измеренного измерителем ПЗ-90 значения НЭП Е^ (время установления показаний не менее 5 с).

Результат измерений зафиксировать в рабочем журнале.

  • 8.3.5 Выполнить п. 8.3.4 для остальных частот f приведенных в таблице 3 для режима измерений «АЭ1-1».

  • 8.3.6 В окне «Измерение» нажатием кнопки «А» установить в 3-й строке режим измерений «АЭ1-2» и частотный диапазон «3 - 30 МГц».

  • 8.3.7 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е^ = 10 Вм 1 на частоте/ = 3 МГц.

Установить в соответствии с п. 8.3.3 на БИ частоту измерений 3 МГц. Произвести отсчет измеренного измерителем ПЗ-90 значения НЭП Е^. Результат измерений зафиксировать в рабочем журнале.

  • 8.3.8 Выполнить п. 8.3.7 для остальных частот / приведенных в таблице 3 для режима измерений «АЭ1-2».

  • 8.3.9 В окне «Измерение» нажатием кнопки «А» установить в 3-й строке режим измерений «АЭ1-3» и частотный диапазон «30 - 50 МГц».

  • 8.3.10 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е^ = 10 В-м-1 на частоте/= 30 МГц.

Установить в соответствии с п. 8.3.3 на БИ частоту измерений 30 МГц. Произвести отсчет измеренного измерителем ПЗ-90 значения НЭП Е^. Результат измерений зафиксировать в рабочем журнале.

  • 8.3.11 Выполнить п. 8.3.10 для остальных частот/ приведенных в таблице 3 для режима измерений «АЭ1-3».

  • 8.3.12 В окне «Измерение» нажатием кнопки «А» установить в 3-й строке режим измерений «АЭ1-4» и частотный диапазон «50 - 300 МГц».

  • 8.3.13 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е^ - 10 В-м-1 на частоте/= 50 МГц.

Установить в соответствии с п. 8.3.3 на БИ частоту измерений 50 МГц. Произвести отсчет измеренного измерителем ПЗ-90 значения НЭП E^t. Результат измерений зафиксировать в рабочем журнале.

  • 8.3.14 Выполнить п. 8.3.13 для остальных частот / приведенных в таблице 3 для режима измерений «АЭ1-4».

  • 8.3.15 В окне «Измерение» нажатием кнопки «А» установить в 3-й строке режим измерений «АЭ1-5» и частотный диапазон «30 - 300 МГц».

  • 8.3.16 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е„^ = Ю В-м-1 на частоте/= 30 МГц.

Установить в соответствии с п. 8.3.3 на БИ частоту измерений 30 МГц. Произвести отсчет измеренного измерителем ПЗ-90 значения НЭП Е„^. Результат измерений зафиксировать в рабочем журнале.

  • 8.3.17 Выполнить п. 8.3.16 для остальных частот / приведенных в таблице 3 для режима измерений «АЭ1-5».

  • 8.3.18 Для всех полученных значений Е^э3'м, вычислить значения основной относительной погрешности измерений НЭП б^эгГ" ’ в п0 Ф°РмУле

Си"-”  эт100.                   (I)

Еэт

Результаты вычислений зафиксировать в рабочем журнале.

  • 8.3.19 Результаты поверки считать положительными, если значения бнэп'" для всех режимов измерений находятся в пределах ± 30 %.

В противном случае результаты поверки считать отрицательными.

8.4 Определение относительной погрешности измерений напряженности магнитного поля с антенной АМ1
  • 8.4.1 Определение относительной погрешности измерений НМП - 8^^ с антенной АМ1 проводить:

  • - с использованием Государственного рабочего эталона единицы напряженности магнитного поля 1 разряда в диапазоне частот от 5 Гц до 10 МГц (далее - РЭНМП-5Г/10М) для режимов измерений «АМ1-1» и «АМ1-2»;

  • -  с использованием Государственный рабочий эталон единиц напряженности электрического и магнитного поля 2 разряда в диапазоне частот от 30 до 1000 МГц (далее -РЭНЭМП-30/1000М) для режима измерений «АМ1-3».

Значения НМП Нэг в месте расположения антенны АМ1 устанавливать в соответствии с таблицей 4.

Таблица 4

Режим измерений АМ1-1

Режим измерений АМ1-2

Режим измерений АМ1-3

/МГц

Нэг, А-м 1

/МГц

Нл , А-м

/МГц

Нэг, Ам 1

0,01

3

0,03

3

30

0,25

0,02

0,10

40

0,03

0,50

50

-

-

1,00

-

-

2,00

1

-

-

3,00

  • 8.4.2 Подключить антенну АМ1 к БИ в соответствии с п. 8.2.1.

Включить измеритель ПЗ-90 нажатием на передней панели БИ кнопки «Вкл».

На ЖК-индикаторе БИ на странице «Главного меню» (рисунок 2) выбрать «Измерение» нажать кнопку «Ввод». Наблюдать на ЖК-индикаторе:

  • - в 3-й строке отображение режима измерений «АМ1-1»;

  • - в 4-й строке измеренное значение НМП, единицу измерений «А/м»;

8.43 Установить измеритель ПЗ-90 в рабочую зону РЭНМП-5Г/10М.

  • 8.4.4 Установить в рабочей зоне РЭНМП-5Г/10М значение НМП НЭ1 = 3 А-м ! на частоте /= 10 кГц.

Произвести отсчет величины НМП, измеренной измерителем Пз-90        (время

установления показаний не менее 5 с). Результат измерений зафиксировать в рабочем журнале.

  • 8.4.5 Выполнить п. 8.4.4 на всех частотах f для режима измерений «АМ1-1», приведенных в таблице 4, фиксируя в рабочем журнале измеренные значения .

  • 8.4.6 В окне «Измерение» нажатием кнопки «А» установить в 3-й строке режим измерений «АМ1-2».

  • 8.4.7 Установить в рабочей зоне РЭНМП-5Г/10М значение НМП НЭ1- 3 А-м 1 на частоте /= 0,03 МГц.

Произвести отсчет величины НМП, измеренной измерителем ПЗ-90        (время

установления показаний не менее 5 с). Результат измерений зафиксировать в рабочем журнале.

  • 8.4.8 Выполнить п. 8.4.7 на всех частотах/для режима измерений «АМ1-2», приведенных в таблице 4, фиксируя в рабочем журнале измеренные значения 7//^ .

  • 8.4.9 В окне «Измерение» нажатием кнопки «А» установить в 3-й строке режим измерений «АМ1-3».

Установить измеритель ПЗ-90 в рабочую зону РЭНЭМП-30/1000М.

  • 8.4.10 Установить в рабочей зоне РЭНЭМП-ЗО/ЮООМ значение НМЛ Нэт= 0,25 А-м-1 частотой f3 = 30 МГц. Произвести отсчет величины измеренного измерителем ПЗ-90 значения НМЛ . Результат измерений зафиксировать в рабочем журнале.

  • 8.4.11 Выполнить п. 8.4.10 на всех частотах f для режима измерений «АМ1-3», приведенных в таблице 4, фиксируя в рабочем журнале измеренные значения .

  • 8.4.12 Для всех полученных значений Я^, вычислить значения относительной погрешности измерений НЭП З^мп’ в [°/°1> по формуле

    еАМ1 _

    °нмп _

    TjAMl _тт

    °изм пэт

    Нэт-

    100.

    (2)

Результаты вычислений зафиксировать в рабочем журнале.

  • 8.4.13 Результаты поверки считать положительными, если значения 8^^ для всех режимов измерений находятся в пределах ± 30 %.

В противном случае результаты поверки считать отрицательными.

8.5 Определение относительной погрешности измерений напряженности электрического поля с антенной АЭ2

5.7.1 Определение относительной погрешности измерений НЭП - З^п с антенной АЭ2 проводить с использованием:

  • - Государственного рабочего эталона единицы напряженности электрического поля 1 разряда на частоте 50 Гц РЭНЭП-50 (далее - РЭНЭП-50) для режимов измерений «АЭ2-1», «АЭ2-2» и «АЭ2-3»;

  • - Государственного рабочего эталона единиц напряженности электрического и магнитного поля 2 разряда в диапазоне частот от 0,01 до 300 МГц (далее - РЭНЭМП-001/300М) для режимов измерений «АЭ2-4» и «АЭ2-5»;

Значения НЭП Еэт в месте расположения антенны АЭ2 устанавливать в соответствии с таблицей 5.

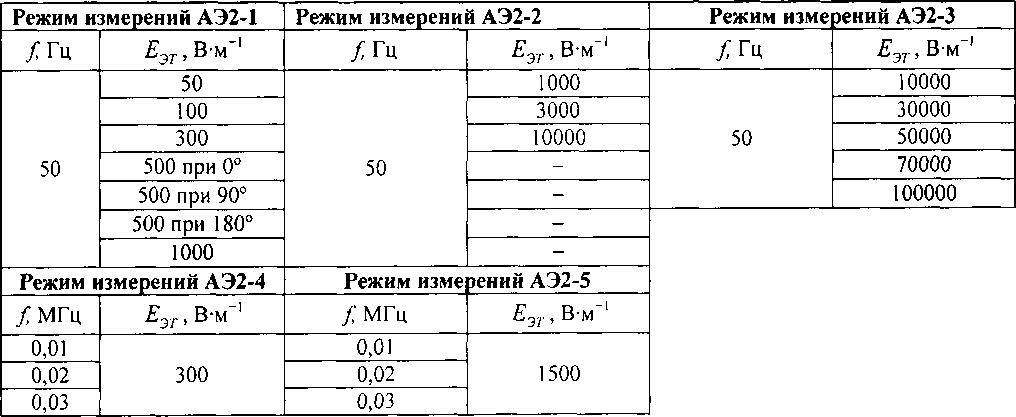

Таблица 5

  • 8.5.2 Собрать антенну АЭ2, установив все штыри измерительного преобразователя, при этом следить, чтобы каждый штырь был вкручен до упора, вкрутить ручку-держатель. При измерениях удерживать антенну АЭ2 за ручку-держатель.

Подключить антенну АЭ2 к БИ в соответствии с п. 8.2.1. Установить антенну АЭ2 в рабочую зону РЭНЭП-50.

Включить измеритель ПЗ-90 нажатием на передней панели БИ кнопки «Вкл».

На ЖК-индикаторе БИ на странице «Главного меню» (рисунок 2) выбрать «Измерение» нажать кнопку «Ввод». Наблюдать на ЖК-индикаторе:

  • - в 3-й строке отображение режима измерений «АЭ2-1»;

  • - в 4-й строке измеренное значение НЭП, единицу измерений «В/м».

  • 8.5.3 Установить в рабочей зоне РЭНЭП-50 значение НЭП Еэг = 50 Вм_|.

Произвести отсчет измеренного измерителем ПЗ-90 значения НЭП Е^ (время установления показаний не менее 5 с). Результат измерений зафиксировать в рабочем журнале.

  • 8.5.4 Выполнить п. 8.5.3 для остальных значений НЭП Еэт, приведенных в таблице 5 для режима измерений «АЭ2-1».

  • 8.5.5 В окне «Измерение» нажатием кнопки «А» установить в 3-й строке режим измерений «АЭ2-2»

  • 5.7.6 Установить в рабочей зоне РЭНЭП-50 значение НЭП Еэт = 1000 В-м_|.

Произвести отсчет измеренного измерителем ПЗ-90 значения НЭП Е^ (время установления показаний не менее 5 с). Результат измерений зафиксировать в рабочем журнале.

  • 8.5.7 Выполнить п. 8.5.6 для остальных значений НЭП Еэт, приведенных в таблице 5 для режима измерений «АЭ2-2».

  • 8.5.8 В окне «Измерение» нажатием кнопки «А» установить в 3-й строке режим измерений «АЭ2-3»

  • 8.5.9 Установить в рабочей зоне РЭНЭП-50 значение НЭП Еэт - 10000 В-м~'.

Произвести отсчет измеренного измерителем ПЗ-90 значения НЭП Е^ (время установления показаний не менее 5 с). Результат измерений зафиксировать в рабочем журнале.

  • 8.5.10 Выполнить п. 8.5.9 для остальных значений НЭП Еэг, приведенных в таблице 6 для режима измерений «АЭ2-3».

  • 8.5.11 Установить антенну АЭ2 в рабочую зону РЭНЭП-001/300М.

  • 8.5.12 Установить на измерителе ПЗ-90 в окне «Измерение» нажатием кнопки «А» установить в 3-й строке режим измерений «АЭ2-4»

  • 8.5.13 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Еэт = 300 В-м-1 на частоте /=0,01 МГц.

Произвести отсчет измеренного измерителем ПЗ-90 значения НЭП ЕАИЭ3^ (время установления показаний не менее 5 с). Результат измерений зафиксировать в рабочем журнале.

  • 8.5.14 Выполнить п. 8.5.13 для остальных значений частот/ приведенных в таблице 5 для режима измерений «АЭ2-4».

  • 8.5.15 Установить на измерителе ПЗ-90 в окне «Измерение» нажатием кнопки «А» установить в 3-й строке режим измерений «АЭ2-5».

  • 8.5.16 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Еэт- 1500 В-м 1 на частоте /=0,01 МГц.

Произвести отсчет измеренного измерителем ПЗ-90 значения НЭП Е^ (время установления показаний не менее 5 с). Результат измерений зафиксировать в рабочем журнале.

  • 8.5.17 Для всех полученных значений         вычислить значения относительной

погрешности измерений НЭП 5^, в [%], по формуле

Р АЭ2 _ Р

§нэп=^ ЭТ 100

(3)

21 эт

Результаты вычислений зафиксировать в рабочем журнале.

  • 8.5.18 Результаты испытаний считать положительными, если значения 8^ для всех режимов измерений находятся в пределах ± 20 %.

9 ФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

9.1 Измеритель ПЗ-90

с

антенной

АЭ1

признается

годным, если в

ходе

поверки

все

результаты положительные.

9.2 Измеритель ПЗ-90

с

антенной

AMI

признается

годным.

если

в

ходе

поверки

все

результаты положительные.

9.3 Измеритель ПЗ-90

с

антенной

АЭ2

признается

годным,

если

в

ходе

поверки

все

результаты положительные.

  • 9.4 На измеритель ПЗ-90 признанным годным, выдается в Свидетельство о поверке по форме в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 2 июля 2015 года № 1815.

  • 9.5 Измеритель ПЗ-90 (антенна), имеющим (имеющая) отрицательные результаты поверки, в обращение не допускается и на него (нее) выдается Извещение о непригодности к применению с указанием причин непригодности по форме в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 2 июля 2015 года № 1815.

Начальник НИО-2

В.А.Тищенко

  • B. И. Лукьянов

  • C. Т. Паринов

ФГУП «ВНИИФТРИ»

старший научный сотрудник НИО-2 ФГУП «ВНИИФТРИ

Старший научный сотрудник НИО-2 ФГУП «ВНИИФТРИ

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
