УТВЕРЖДАЮ

ЛОЕИ

ТЕСТ»

Лапшинов В.А.

«09» сентября 2020 г.

Государственная система обеспечения единства измерений

Анализаторы газовые промышленные Гидрос

МЕТОДИКА ПОВЕРКИ

МП-188/06-2020

г. Чехов, 2020 г.

Настоящая методика поверки распространяется на анализаторы газовые промышленные Гидрос (далее - анализаторы) производства ООО «ТОС Технологии», г. Москва и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1 Операции поверки

  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таб

    1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

    2 Средства поверки

    2.1 При проведении поверки применяют средства, указанные в таблице 2.

лице 1.

Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при поверке

первичной

периодической

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик:

- определение погрешности анализатора;

6.4

6.4.1

да

да

- определение времени установления показаний.

6.4.2

да

нет

1.2 Допускается проведение периодической поверки на меньшем количестве поддиапазонов измерений в соответствии с письменным заявлением владельца анализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Измеритель влажности и температуры ИВТМ-7 М 5-Д (per. № 71394-18), диапазон измерений температуры воздуха от -45 до +60°С, влажности от 0 до 99 %, давления от 840 до 1060 гПа

6.4

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2

Азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением

Рабочий эталон 1 разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 per. № 62151-15)

Стандартные образцы состава газовых смесей ГСО в баллонах под давлением (характеристики приведены в Приложении А)

Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Вентиль точной регулировки ВТР-1, АПИ4.463.008 или натекатель Н-12, диапазон рабочего давления (0-150) кгс/см2*

Продолжение таблицы 2

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Трубка фторопластовая по ТУ 6-05-2059-87. диаметр условного прохода 5 мм. толщина стенки 1 мм*

  • 1 Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого анализатора, должно быть не более 1/2.

  • 2 все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта;

  • 3 допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

3 Требования безопасности

  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"», утвержденным Госгортехнадзором России от 25.03.2014 №116;

  • 3.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 3.5 К поверке допускаются лица, изучившие руководство по эксплуатации 26.51.53 -001-17818360-2019 РЭ.

4 Условия поверки

Условия поверки:

20 ±5

от 30 до 80

101,3 ±4,0

760 ±30

  • - температура окружающей среды, °C

  • - относительная влажность окружающей среды, %

  • - атмосферное давление, кПа

мм рт.ст.

5 Подготовка к поверке

  • 5.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4 Выдержать поверяемые анализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

  • 5.5 Подготовить поверяемый анализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки

  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

  • -   отсутствие внешних механических повреждений;

  • -   исправность органов управления;

  • -   четкость надписей на лицевых панелях.

  • 6.1.2 Анализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 Проверка общего функционирования анализатора.

Проверку производят при подаче напряжения питания и визуальном контроле работоспособности в соответствии с эксплуатационной документацией.

  • 6.2.2 Результат опробования считают положительным, если после включения и прогрева анализатор все технические тесты пройдены успешно и отсутствует информация об отказе и неисправностях.

6.3 Подтверждение соответствия программного обеспечения

  • 6.3.1 Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО анализатора, посредством вызова на дисплей номера версии встроенного ПО (в меню DIAGNOSIS —► SYSTEM INFORMATION —► Hardware & Firmware; в строке «TCD SigProc»);

  • - сравнивают полученную версию встроенного ПО с указанной в описании типа анализаторов.

  • 6.3.2 Результат подтверждения соответствия ПО считают положительным, если иден

тификационные данные соответствуют указанным в таблице 3. Таблица 3 - Идентификационные данные ПО

Наименование характеристики

Значение

Идентификационное наименование ПО

Встроенное ПО

Номер версии (идентификационный номер) ПО

не ниже 1.13.00

  • 6.4 Определение метрологических характеристик

  • 6.4.1 Определение погрешности анализатора

Определение погрешности анализатора проводят по схеме, приведенной в Приложении Б, рисунок 1 в следующем порядке:

  • 1) Подают на вход анализатора ГС (Приложения А, таблица А.1, соответственно поверяемому диапазону измерений) с расходом ГС (1±0,05) дм3/мин в последовательности:

-№№ 1-2-3 (при поверке анализаторов, для которых в таблице А.1 Приложения А указаны 3 точки поверки);

-№№ 1-2-3-4 (при поверке анализаторов, для которых в таблице А.1 Приложения А указаны 4 точки поверки);

-№№ 1-2-3-4-5 (при поверке анализаторов, для которых в таблице А.1 Приложения А указаны 5 точек поверки);

  • 2) После стабилизации показаний (через 3-4 минут после начала подачи ГС) фиксируют значение, отображаемое на жидкокристаллическом дисплее;

  • 3) Значение приведенной погрешности (уь %) анализатора, рассчитывают по формуле:

у = c0)~cW . 100 о/о                           (1)

Св

где С (Q - измеренное значение концентрации, % об.доли.

С(Д) - действительное значение концентрации ГС, % об.доли. Св - верхнее значение диапазона измерений, % об.доли.

Результат определения погрешности анализатора считают положительным, если полученные значения погрешности во всех точках поверки не превышают пределов, указанных в Приложении В, Таблица В.1.

  • 6.4.2 Определение времени установления показаний анализатора

Определение времени установления показаний допускается проводить одновременно с определением погрешности по п.п 6.4.1 при подаче ГС №1 и ГС №3 (при поверке анализаторов, для которых в таблице А.1 Приложения А указаны 3 точки поверки), ГС №1 и ГС №4 (при поверке анализаторов, для которых в таблице А.1 Приложения А указаны 4 точки поверки), ГС №1 и ГС №5 (при поверке анализаторов, для которых в таблице А.1 Приложения А указаны 5 точек поверки) в следующем порядке:

  • 1) Подать на вход анализатора ГС №3 (№4) (№5);

  • 2) Зафиксировать установившееся значение показаний на жидкокристаллическом дисплее;

  • 3) Рассчитать значение, равное 0,9 от показаний анализатора, полученных на предыдущем шаге;

  • 4) Подать на анализатор ГС №1, дождаться установления показаний на жидкокристаллическом дисплее анализатора, затем, не подавая ГС на вход анализатора продуть газовую линию ГС №3 (№4) (№5) в течение не менее 3 мин, подать ГС на вход анализатора и включить секундомер. Зафиксировать время достижения показаниями анализатора значения, рассчитанного на предыдущем шаге.

Результаты определения времени установления показаний считают удовлетворительными, если время установления показаний не превышает указанного в Приложении В, Таблица В.1.

7 Оформление результатов поверки

  • 7.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 6 настоящей методики поверки.

  • 7.2 При положительных результатах поверки анализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на анализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке и (или) в паспорт в соответствии с действующим законодательством.

  • 7.3 При отрицательных результатах поверки анализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на анализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Разработчик:

Руководитель ЛОЕИ

ООО «ПРОММАШ ТЕСТ»

Стажер

В.В. Гуря

А.Ф. Исангужин

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке анализаторов

Таблица А.1 - Технические характеристики ГС, используемых при поверке анализаторов

Определяемый компонент

Д иапазон измерений объемной доли определяемого ком-понента

Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения

Номер ПГС по реестру ГСО или источник ГС

ГСК211)

ГС №2

ГС№3

ГС №4

ГС №5

Водород (Н2)

от 0 до 10 % об.д.

азот

5 ±5%

9,5 ±5 %

-

-

ГСО 10706-2015

от 0 до 70 % об.д.

азот

9,5 ±5 %

35 ±5 %

66,5 ±5%

-

ГСО 10706-2015

от 0 до 90 % об.д.

азот

9,5 ±5 %

45 ±5 %

85 ±5 %

-

ГСО 10706-2015

от 0 до 100 % об.д.

азот

9,5 ±5 %

50 ±5 %

85 ±5 %

95 ±5 %

ГСО 10706-2015

Диоксид угле-рода (СО2)

от 0 до 10 % об.д.

азот

5 ±5%

9,5 ±5 %

-

-

ГСО 10706-2015

от 0 до 70 % об.д.

азот

9,5 ±5 %

35 ±5 %

66,5 ±5%

-

ГСО 10706-2015

от 0 до 90 % об.д.

азот

9,5 ±5 %

45 ±5 %

85 ±5 %

-

ГСО 10706-2015

от 0 до 100 % об.д.

азот

9,5 ±5 %

50 ±5 %

85 ±5 %

95 ±5 %

ГСО 11047-2018

Диоксид серы (SO2)

от 0 до 10 % об.д.

азот

5 ±5%

9,5 ±5 %

-

-

ГСО 10706-2015

от 0 до 70 % об.д.

азот

9,5 ±5 %

35 ±5 %

66,5 ±5%

-

ГСО 10537-2014

от 0 до 90 % об.д.

азот

9,5 ±5 %

45 ±5 %

85 ±5 %

-

ГСО 10537-2014

от Одо 100 % об.д.

азот

9,5 ±5 %

50 ±5%

85 ±5 %

95 ±5 %

ГСО 10537-2014

Сероводород

(H2S)

от 0 до 10 % об.д.

азот

5 ±5%

9,5 ±5 %

-

-

ГСО 10706-2015

от 0 до 70 % об.д.

азот

9,5 ±5 %

35 ±5 %

66,5 ±5%

-

ГСО 10537-2014

от 0 до 90 % об.д.

азот

9,5 ±5 %

45 ±5 %

85 ±5 %

-

ГСО 10537-2014

от 0 до 100 % об.д.

азот

9,5 ±5 %

50 ±5 %

85 ±5 %

95 ±5 %

ГСО 10537-2014

Хлор (С12)

от 0 до 10 % об.д.

азот

5 ±5%

9,5 ±5 %

-

-

ГСО 10546-2014

от 0 до 70 % об.д.

азот

9,5 ±5 %

35 ±5 %

66,5 ±5%

-

ГСО 10546-2014

от 0 до 90 % об.д.

азот

9,5 ±5 %

45 ±5 %

85 ±5 %

-

ГСО 10546-2014

от Одо 100% об.д.

азот

9,5 ±5 %

50 ±5 %

85 ±5 %

95 ±5 %

ГСО 10546-2014

Определяемый компонент

Диапазон измерений объемной доли определяемого ком-понента

Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения

Номер ПГС по реестру ГСО или источник ГС

ГС№11}

ГС №2

ГС№3

ГС №4

ГС №5

Метан (СН4)

от 0 до 10 % об.д.

азот

5 ±5%

9,5 ±5 %

-

-

ГСО 10706-2015

от 0 до 70 % об.д.

азот

9,5 ±5 %

35 ±5 %

66,5 ±5%

-

ГСО 11047-2018

от 0 до 90 % об.д.

азот

9,5 ±5 %

45 ±5 %

85 ±5 %

-

ГСО 11047-2018

от 0 до 100 % об.д.

азот

9,5 ±5 %

50 ±5%

85 ±5 %

95 ±5 %

ГСО 11047-2018

Этан (С2Н6)

от 0 до 10 % об.д.

азот

5 ±5%

9,5 ±5 %

-

-

ГСО 10540-2014

от 0 до 70 % об.д.

азот

9,5 ±5 %

35 ±5 %

66,5 ±5%

-

ГСО 10540-2014

от 0 до 90 % об.д.

азот

9,5 ±5 %

45 ±5 %

85 ±5 %

-

ГСО 10540-2014

от 0 до 100 % об.д.

азот

9,5 ±5 %

50 ±5%

85 ±5 %

95 ±5 %

ГСО 10540-2014

Пропан (С3Н8)

от 0 до 10 % об.д.

азот

5 ±5%

9,5 ±5 %

-

-

ГСО 11047-2018

от 0 до 70 % об.д.

азот

9,5 ±5 %

35 ±5 %

66,5 ±5%

-

ГСО 11047-2018

от 0 до 90 % об.д.

азот

9,5 ±5 %

45 ±5 %

85 ±5 %

-

ГСО 11047-2018

от 0 до 100 % об.д.

азот

9,5 ±5 %

50 ±5%

85 ±5 %

95 ±5 %

ГСО 11047-2018

Аммиак (NH3)

от 0 до 10 % об.д.

азот

5 ±5%

9,5 ±5 %

-

-

ГСО 10546-2014

от 0 до 70 % об.д.

азот

9,5 ±5 %

35 ±5 %

66,5 ±5%

-

ГСО 10546-2014

от 0 до 90 % об.д.

азот

9,5 ±5 %

45 ±5 %

85 ±5 %

-

ГСО 10546-2014

от 0 до 100 % об.д.

азот

9,5 ±5 %

50 ±5 %

85 ±5 %

95 ±5 %

ГСО 10546-2014

Азот о.ч. сорт 1-ый по ГОСТ 9293-74

Приложение Б

(обязательное)

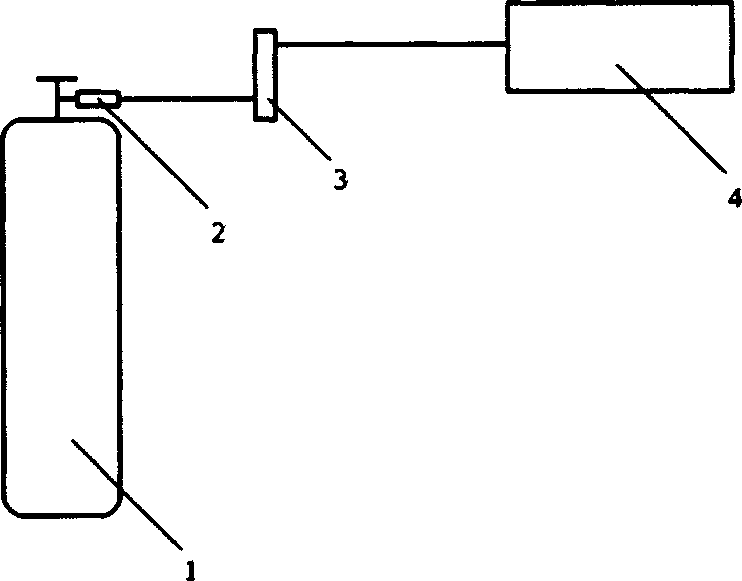

Схема подачи ГС на анализаторы Гидрос
  • 1 - источник ГС;

  • 2 - вентиль точной регулировки;

  • 3 - индикатор расхода (ротаметр);

  • 4 - анализатор.

Рисунок 1 - Схема подачи ГС при проведении поверки анализаторов

Приложение В

(обязательное)

Метрологические характеристики

Таблица B.I - Метрологические характеристики

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой приведенной1) погрешности, %

Водород (Н2)

от 0 до 10 % об.д.

от 0 до 10 % об.д. включ.

±14

от 0 до 70 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

от 0 до 90 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

от Одо 100% об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

св. 90 до 100 % об.д. включ.

±1

Диоксид углерода (СО2)

от 0 до 10 % об.д.

от 0 до 10 % об.д. включ.

±14

от 0 до 70 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

от 0 до 90 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

от 0 до 100 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

св. 90 до 100 % об.д. включ.

±1

Диоксид серы (SO2)

от 0 до 10 % об.д.

от 0 до 10 % об.д. включ.

±14

от 0 до 70 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

от 0 до 90 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

от 0 до 100 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

св. 90 до 100 % об.д. включ.

±1

Тродолжение таблицы В.1

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой приведенной1) погрешности, %

Сероводород (H2S)

от 0 до 10 % об.д.

от 0 до 10 % об.д. включ.

±14

от 0 до 70 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

от 0 до 90 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

от 0 до 100 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

св. 90 до 100 % об.д. включ.

±1

Хлор (Ch)

от 0 до 10 % об.д.

от 0 до 10 % об.д. включ.

±14

от 0 до 70 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

от 0 до 90 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

от 0 до 100 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

св. 90 до 100 % об.д. включ.

±1

Метан (СН4)

от 0 до 10 % об.д.

от 0 до 10 % об.д. включ.

±14

от 0 до 70 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

от 0 до 90 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

от 0 до 100 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

св. 90 до 100 % об.д. включ.

±1

Этан (С2Н6)

от 0 до 10 % об.д.

от 0 до 10 % об.д. включ.

±14

от 0 до 70 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

от 0 до 90 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

от 0 до 100 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

св. 90 до 100 % об.д. включ.

±1

1родолжение таблицы В. 1

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой приведенной1) погрешности, %

Пропан (СзНв)

от 0 до 10 % об.д.

от 0 до 10 % об.д. включ.

±14

от 0 до 70 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

от 0 до 90 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

от 0 до 100 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

св. 90 до 100 % об.д. включ.

±1

Аммиак (ЫНз)

от 0 до 10 % об.д.

от 0 до 10 % об.д. включ.

±14

от 0 до 70 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

от 0 до 90 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

от 0 до 100 % об.д.

от 0 до 10 % об.д. включ.

±14

св. 10 до 70 % об.д. включ.

±6

св. 70 до 90 % об.д. включ.

±4

св. 90 до 100 % об.д. включ.

±1

- Приведенная погрешность нормирована к верхнему значению диапазона измерений;

- время установления показаний То,9 не более 60 секунд (при номинальном значении расхода 1,0 дм3/мин.)

11

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
