УТВЕРЖДАЮ

Инв. № подл.        Подл, и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

оо т— Г< О об о

Магазины сопротивления постоянному току электронные МЭМС5

Руководство по эксплуатации

ФТКС.468266.079РЭ

Раздел 5. Методика поверки

2019

CXJ со OJ

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.079РЭ

Лист

20

5 Методика поверки

Настоящая методика поверка распространяется на магазины сопротивления постоянному току электронные МЭМС5, выполненные в виде мезонина (далее -мезонин).

5.1 Общие требования

Инв. N° подл.        Подп. и дата        Взам. ине. N°        Ине. N9 дубл.        Подл, и дата

со V»

К О

с*) О

  • 5.1.1 Поверка мезонина должна проводиться организацией, аккредитованной в установленном порядке на проведение данных работ.

  • 5.1.2 Поверка должна проводиться не реже одного раза в год, а также после хранения, продолжавшегося более шести месяцев.

  • 5.1.3 При поставке мезонина в составе другого изделия порядок поверки мезонина может определяться руководством по эксплуатации изделия, в составе которого мезонин поставляется.

  • 5.1.4 При поверке должны использоваться поверенные в установленном порядке средства измерения и контроля, имеющие действующие свидетельства о поверке.

  • 5.1.5 Все вводимые в ПЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка является символ (буква) «Е», либо символ (буква) «е» латинского либо русского шрифтов.

  • 5.1.6 При поверке мезонина подлежат проверке погрешности мезонина во всех диапазонах измерения по всем каналам.

  • 5.1.7 Проверка погрешностей измерения выполняется прямым измерением с многократными наблюдениями при числе наблюдений 100 и доверительной вероятности 0,95.

  • 5.1.8 При проведении поверки значение нормы погрешности в файле протокола поверки определяется автоматически.

С\| оэ О)

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС. 468266.079РЭ

Лист

21

5.2 Операции поверки

5.2.1 При проведении поверки должны выполняться операции, указанные в таблице 5.1.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. N9 дубл.        Подл, и дата

Таблица 5.1

Наименование операции

Номер пункта

ФТКС.468266.079РЭ

Проведение операции при

первичной поверке или после ремонта

периодиче ской поверке

1 Внешний осмотр

5.6.1

+

+

2 Опробование

5.6.2

+

+

3 Определение метрологических характеристик:

5.6.3

+

+

3.1 Проверка диапазона воспроизведения устанавливаемых значений сопротивления постоянному току и определение допускаемой основной абсолютной погрешности воспроизведения сопротивления постоянному току для каждого канала при четырехпроводной схеме подключения при температуре окружающей среды (20 ± 2) °C

5.6.3.1

+

+

3.2 Проверка диапазона воспроизведения устанавливаемых значений сопротивления постоянному току и определение допускаемой основной абсолютной погрешности воспроизведения сопротивления постоянному току для каждого канала при двухпроводной схеме подключения при температуре окружающей среды (20 ± 2) °C

5.6.3.2

+

+

3.3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

5.6.3.3

+

+

ФТКС.468266.079РЭ

Лист

22

Изм.

Лист

N9 докум.

Подп.

Дата

5.3 Средства поверки

5.3.1

указанные

При проведении поверки должны применяться средства поверки, в таблице 5.2.

5.3.2

использоваться вспомогательное и включающее управляющую ЭВМ клавиатура, манипулятор «мышь») ФТКС.469133.013 или MezaBOX обеспечение, включающее

Для управления работой мезонина при выполнении поверки должно оборудование, указанное в таблице 5.2 (ПЭВМ) с внешними устройствами (монитор, , носитель мезонинов типа MezaB0X-4M LXI

ФТКС.469133.006, а также программное

драйверов модулей Информтест, калибровка».

операционную систему Windows (32-bit), комплект программа «МЭМС2-4Л, МЭМС5. Проверка,

Таблица 5.2

Номер пункта

ФТКС.468266.079РЭ

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, и (или) метрологические и основные технические характеристики средства поверки

5.6.3.1,

5.6.3.2

Мультиметр 3458А: Диапазоны измерений сопротивления постоянному току 10 Ом, 100 Ом, 1 кОм.

Пределы допускаемой абсолютной погрешности, Ом., для диапазонов:

10 Ом ±(5х10~6 D + ЗхЮ"6 Е) ;

100 Ом ±(Зх10"6 D + Зх10“б Е) ;

1 кОм ±(2х10 D + 0,2х10~6 Е) ; ,

где D - показание прибора, Е - предел измерений

Вспомогательные средства поверки

5.5.1

Термогигрометр «ИВА-6Н-Д»:

  • - диапазон измерений температуры окружающей среды от 0 до плюс 50 °C, пределы допускаемой абсолютной погрешности измерений температуры не более ± 0,5 %;

  • - диапазон измерений относительной влажности от 0 до 98 %, пределы допускаемой абсолютной погрешности измерений относительной влажности ± 2 %;

  • - диапазон измерений атмосферного давления - от 30 до 110 кПа, пределы допускаемой абсолютной погрешности измерений атмосферного давления - не более ± 0,25 кПа

Вспомогательное оборудование

5.6.3.1,

5.6.3.2

Управляющая ПЭВМ с внешними устройствами и следующим установленным программным обеспечением: операционная система Windows (32-bit), комплект программного обеспечения интерфейса VXI, комплект драйверов модулей Информтест, программа «МЭМС2-4Л, МЭМС5. Проверка, калибровка»

Носитель мезонинов типа MezaBOX-4M LXI

ФТКС.469133.013 или MezaBOX ФТКС.469133.006

Ине. Ns подл.        Подл, и дата        Взам. ине. N9        Ине. N9 дубл.        Подл, и дата

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468266.079РЭ

Лист

Продолжение таблицы 5.2

Номер пункта

ФТКС.468266.079РЭ

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, и (или) метрологические и основные технические характеристики средства поверки

Примечания

  • 1  При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерения требованиям настоящего раздела.

  • 2 При поверке должны использоваться средства измерений утвержденных типов.

  • 3 Используемые при поверке средства измерений должны быть поверены в соответствии с требованиями приказа Минпромторга России от 2 июля 2015 г. № 1815 и иметь действующее свидетельство о поверке (знак поверки).

  • 4 Вместо указанного в таблице вспомогательного оборудования разрешается применять аналогичное оборудование, обеспечивающее проведение операции поверки.

5.4 Требования безопасности

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

00

т—

к о оо о

5.4.1 При

безопасности,

электроустановок эксплуатации в руководстве по эксплуатации на мезонин и в на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

проведении поверки предусмотренные потребителей»,

электроустановок по эксплуатации

должны

«Правилами «Правилами потребителей», мезонин

5.5 Условия поверки и подготовка к ней

5.5.1 При проведении поверки должны быть

  • — температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

быть соблюдены требования технической эксплуатации техники безопасности при а также изложенные технической документации

соблюдены следующие условия: (20 ± 2);

(65 ± 15) ;

(100 ± 4),  (750 ± 30).

5.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать изделие в условиях, указанных в п. 5.5.1 в течение не менее 4 ч;

  • - выполнить   операции,   оговоренные   в   технической документации

на применяемые средства поверки по их подготовке к измерениям;

  • - выполнить   операции,   оговоренные   в   п. 2.2 «Подготовка к

использованию».

<Х| оэ С1

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468266.079РЭ

Лист

24

5.6 Порядок проведения поверки

  • 5.6.1 Внешний осмотр

  • 5.6.1.1 При внешнем осмотре проверить состояние элементов, расположенных на лицевой панели мезонина, в том числе состояние контактов соединителей, а также состояние покрытий.

Результат внешнего осмотра считать положительным, если не обнаружено нарушений целостности элементов, контактов и покрытий.

5.6.2 Опробование

5.6.2.1 Опробование выполняется согласно п. 1.4.5.

Результат опробования считать положительным, если в результате проверки мезонина программой отсутствуют сообщения о неисправностях.

Ине. № подл.        Подп. и дата        Взам. ине. №        Ине. № дубл.        Подл, и дата

со

V—

к о

со о

CXJ сэ о

5.6.3 Определение метрологических характеристик мезонина

5.6.3.1 Проверку диапазона воспроизведения устанавливаемых значений сопротивления постоянному току и определение допускаемой основной абсолютной погрешности воспроизведения сопротивления постоянному току для каждого канала при четырехпроводной схеме подключения при температуре окружающей среды (20+2) °C проводить в следующей последовательности:

  • 1) собрать схему рабочего места в соответствии с рисунком Г.1 приложения Г;

  • 2) включить мультиметр PV1, установить его в режим измерений

сопротивления постоянному току по четырехпроводной схеме подключения с автоматическим   выбором диапазона измерений,

установить значение NPLC 20.   Выдержать мультиметр PV1 во

включенном состоянии не менее 20 мин. При необходимости провести автокалибровку мультиметра PV1;

  • 3) на лицевой панели мультиметра PV1 установить кнопку «GUARD» в положение «Open»;

  • 4) включить питание ПЭВМ, убедиться в отсутствии сообщений об ошибках ее самотестирования и загрузки операционной среды;

  • 5) включить питание носителя мезонинов (А2), выждать не менее 10 мин;

  • 6) запустить на исполнение программу «МЭМС2-4Л, МЭМС5. Проверка, калибровка».

Примечание - Перед началом проверки рекомендуется разместить ярлык программы «МЭМС2-4Л, МЭМС5. Проверка, калибровка» на рабочем столе монитора;

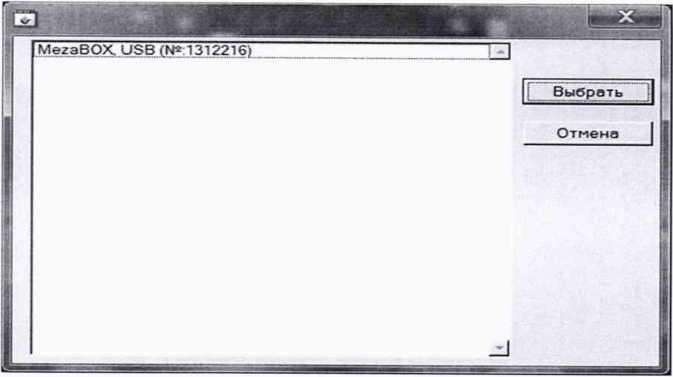

  • 7) в открывшемся окне из списка выбрать носитель мезонинов, на котором установлен проверяемый мезонин (см. рисунок 5.1);

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468266.079РЭ

Лист

25

Рисунок 5.1

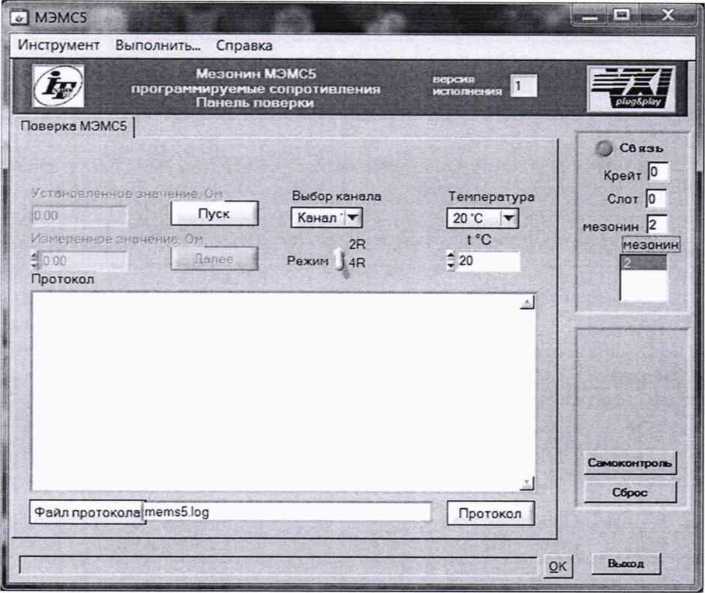

  • 8) на программной панели (см. рисунок 5.2) нажать кнопку «Файл протокола», ввести имя файла протокола результатов проверки, нажать кнопку «ОК»;

    Инв. № подл.        Подл, и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

    оо V»

    К о со о

    <м со О)

    Рисунок 5.2

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    ФТКС.468266.079РЭ

    Лист

    26

  • 9) на программной панели в поле выбора «Температура» выбрать режим измерений:

  • -  «20 °C» - если температура воздуха в помещении находится в интервале температур от плюс 18 до плюс 22°C,

  • -  ввести другое значение - если температура воздуха в помещении находится в интервале температур от плюс 5 до плюс 18 °C

и от плюс 22 до плюс 40 °C;

  • 10) на программной панели в окне «Канал» выбрать для проверки первый канал воспроизведения сопротивления постоянному току;

  • 11) на программной панели выбрать режим работы «4R»;

  • 12) на программной панели нажать кнопку «Пуск»;

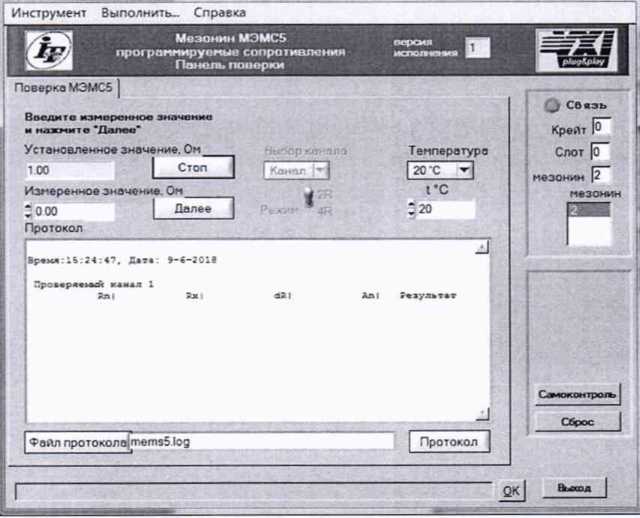

  • 13) в окно «Измеренное значение, Ом» (см. рисунок 5.3)  ввести

с точностью не менее пяти значащих цифр измеренное с помощью мультиметра PV1 значение сопротивления, установленного на выходе проверяемого канала мезонина. Нажать кнопку «Далее»;

  • 14) поочередно ввести в окно «Измеренное значение, Ом» с точностью не менее пяти значащих цифр остальные значения измеренных с помощью мультиметра PV1 устанновленных на выходе проверяемого канала мезонина сопротивлений, нажимая каждый раз после ввода кнопку «Далее».

Инв. № подл.        Подл, и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

со г—

N. О об о

см СО Oi

Рисунок 5.3

Примечание - При проведении проверки должны измеряться и вводиться следующие значения устанновленных на выходе проверяемого канала мезонина сопротивлений: 1, 2, 4, 8, 16, 32, 64, 128, 255 Ом.

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468266.079РЭ

Лист

27

  • 15) поочередно выбирая на программной со второго по пятый выполнить для них

  • 16) выйти из программы, выключить питание и ПЭВМ, отключить приборы и остальные

панели для проверки каналы действия 12) - 14);

приборов, носителя мезонинов принадлежности.

Результаты поверки считать положительными, если:

  • 1) Значения допускаемой основной абсолютной погрешности воспроизведения сопротивления постоянному току при температуре окружающей среды (20 ± 2) °C для каждого канала не превысили допустимых значений и находились в пределах ± 0,6 Ом.

  • 2) По каждому воспроизводимому значению сопротивления постоянному току для всех каналов мезонина в протоколе испытаний получен результат -норма.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

4)

  • 5)

  • 6)

5.6.3.2 Проверку диапазона воспроизведения устанавливаемых значений сопротивления постоянному току и определение допускаемой основной абсолютной погрешности воспроизведения сопротивления постоянному току для каждого канала при двухпроводной схеме подключения при температуре окружающей среды (20 ± 2) °C проводить в следующей последовательности: собрать схему рабочего места в соответствии с рисунком Г.2 приложения Г;

включить мультиметр PV1, установить его в режим измерений сопротивления постоянному току по двухпроводной схеме подключения с автоматическим выбором диапазона измерений, установить значение NPLC 20. Выдержать мультиметр PV1 во включенном состоянии не менее 20 мин. При необходимости провести автокалибровку мультиметра PV1; на лицевой панели мультиметра PV1 установить кнопку «GUARD» в положение «Open»;

включить питание ПЭВМ, убедиться в отсутствии сообщений об ошибках ее самотестирования и загрузки операционной среды;

включить питание носителя

запустить на исполнение калибровка».

1)

2)

3)

Примечание программы монитора;

7) в

на

мезонинов (А2), выждать программу «МЭМС2-4Л,

не менее 10 мин;

МЭМС5. Проверка,

проверки

Перед началом

Проверка,

«МЭМС2-4Л, МЭМС5.

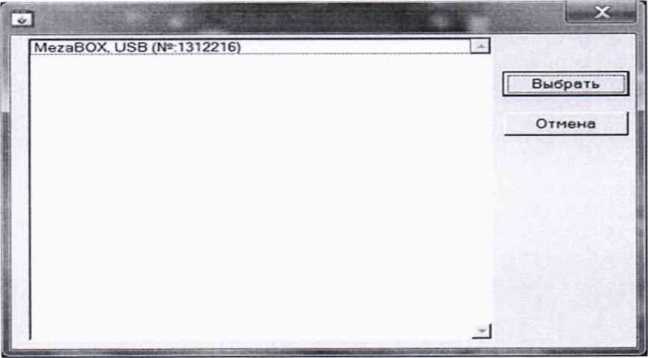

открывшемся окне котором установлен

рекомендуется калибровка»

разместить ярлык на рабочем столе

выбрать носитель мезонинов,

из списка

проверяемый мезонин (см. рисунок 5.4);

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468266.079РЭ

Лист

Рисунок 5.4

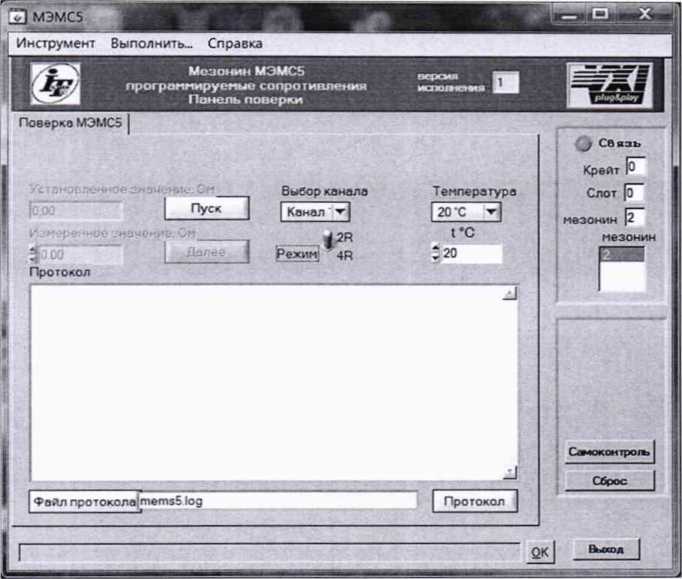

  • 8) на программной панели (см. рисунок 5.5) нажать кнопку «Файл протокола», ввести имя файла протокола результатов проверки, нажать кнопку «ОК»;

    Рисунок 5.5

    Инв. N° подл.        Подп. и дата        Взам. инв. N9        Инв. № дубл.        Подл, и дата

    оо г— Г< О об о

    см со о

    Изм.

    Лист

    N9 докум.

    Подп.

    Дата

    ФТКС.468266.079РЭ

    Лист

  • 9) на программной панели в поле выбора «Температура» выбрать режим измерений:

  • -  «20 °C» - если температура воздуха в помещении находится в интервале температур от плюс 18 до плюс 22°С,

  • —  ввести другое значение - если температура воздуха в помещении находится в интервале температур от плюс 5 до плюс 18 °C

и от плюс 22 до плюс 40 °C;

  • 10) на программной панели в окне «Канал» выбрать для проверки первый канал воспроизведения сопротивления постоянному току;

  • 11) на программной панели выбрать режим работы «2R»;

  • 12) на программной панели нажать кнопку «Пуск»;

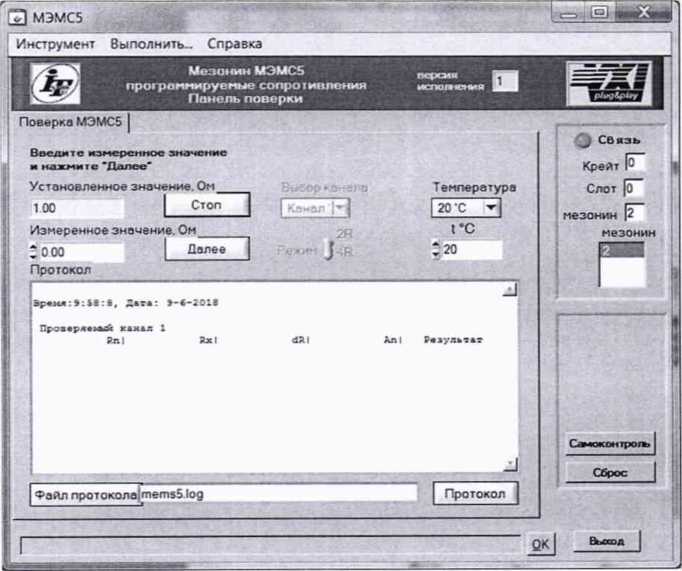

  • 13) в окно «Измеренное значение, Ом» (см. рисунок 5.6) ввести с точностью не менее пяти значащих цифр измеренное с помощью мультиметра PV1 значение сопротивления, установленного на выходе проверяемого канала мезонина. Нажать кнопку «Далее»;

  • 14) поочередно ввести в окно «Измеренное значение, Ом» с точностью не менее пяти значащих цифр остальные значения измеренных с помощью мультиметра PV1 устанновленных на выходе проверяемого канала мезонина сопротивлений, нажимая каждый раз после ввода кнопку «Далее».

Инв. № подл.        Подп. и дата        Взам. инв. N9        Инв. № дубя.        Подп. и дата

со т— Г< О со о

СХ4

00 ст>

Т] МЭМС5

Рисунок 5.6

Примечание - При проведении проверки должны измеряться и вводиться следующие значения устанновленных на выходе проверяемого канала мезонина сопротивлений: 1, 2, 4, 8, 16, 32, 64, 128, 255 Ом;

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468266.079РЭ

Лист

30

  • 15) поочередно выбирая на программной со второго по пятый выполнить для них

  • 16) выйти из программы, выключить питание и ПЭВМ, отключить приборы и остальные

панели для проверки каналы действия 12) - 14);

приборов, носителя мезонинов принадлежности.

Результаты поверки считать положительными, если:

  • 1) Значения допускаемой основной абсолютной погрешности

воспроизведения сопротивления постоянному току при температуре окружающей среды (20 ± 2) °C для каждого канала не превысили допустимых значений

и находились в пределах ± 1,5 Ом.

  • 2) По каждому

току для всех каналов

норма.

воспроизводимому значению сопротивления мезонина в протоколе испытаний получен

постоянному результат -

5.6.3.3 Проверка идентификатора ПО)

Идентификация ПО

контрольной суммы исполняемого кода

(цифрового

мезонина осуществляется проверкой идентификационных данных (признаков) компонентов ПО, отнесенных к метрологически значимым -библиотеки математических преобразований unmems2_math.dll.

суммы исполняемого кода (цифрового панели носителя мезонинов выбрать пункт

Для проверки контрольной идентификатора ПО) необходимо на меню «Справка о программе».

В появившемся окне наблюдать

(контрольной сумме) файлов,

Инв. N° подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

ПО. Фактическая (рассчитанная при совпадать с эталонной контрольной на мезонин.

информацию об идентификационном признаке являющихся метрологически значимыми частями запуске) контрольная сумма должна суммой, приведенной в паспорте

5.7 Обработка результатов проверки

5.7.1 Обработка результатов проверки, полученных экспериментально, осуществляется в соответствии ГОСТ Р 8.736-2011.

5.7.2 Результаты проверки заносятся в файл протокола (значения погрешностей подсчитываются автоматически), содержащий информацию о выполнении поверки по методике, изложенной в разделе 5.

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468266.079РЭ

Лист

5.8 Оформление результатов поверки

5.8.1 Для каждой воспроизводимой величины в протоколе указываются:

  • 1) воспроизводимое значение;

  • 2) результат измерения величины;

  • 3) значение погрешности воспроизведения;

  • 4) предел допускаемой погрешности для каждого значения воспроизводимой величины;

  • 5) результат сравнения значения погрешности воспроизведения с пределом допускаемой погрешности.

    принятые в протоколе проверок, приведены

Примечание - Обозначения, в приложении Д.

5.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на мезонин выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение мезонина запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

Ведущий инженер ООО «ИЦРМ»

Д. В. Бурцева

Инв. № подл.        Подл, и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

00

V*

К О

W о

см со

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468266.079РЭ

Лист

32

Форма 2а

ГОСТ 2.104

Копировал

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
