    Настоящая методика поверки распространяется на газоанализаторы ULTIMA Х5000 (в дальнейшем - газоанализаторы), выпускаемые компанией "MSA Innovation, LLC", США, и устанавливает методы их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

    Примечания:

    • 1) При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

    Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

    • 2) Методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов.

    1     Операции поверки

    • 1.1     При проведении поверки должны быть выполнены операции, указанные в таблице 1.

    Таблица 1 - Операции поверки

    Наименование операции

    Номер пункта методики поверки

    Обязательность проведения

    при первичной поверке

    в процессе эксплуатации

    1 Внешний осмотр

    6.1

    да

    да

    2 Опробование

    6.2

    да

    да

    3 Подтверждение соответствия программного обеспечения

    6.3

    да

    да

    4 Определение метрологических характеристик

    6.4

    4.1 Определение основной погрешности газоанализатора при первичной поверке

    6.4.1

    да

    нет

    4.2 Определение основной погрешности газоанализатора при периодической поверке

    6.4.2

    нет

    да

    4.3 Определение времени установления показаний

    6.4.3

    да

    нет

    1.2 Если при проведении той или иной операции поверки получен отрицательный результат,

    дальнейшая поверка прекращается.

    2      Требования безопасности

    • 2.1     При проведении поверки должны быть соблюдены требования безопасности, указанные в технической документации на газоанализаторы.

    • 2.2    Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.

    • 2.3    Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

    • 2.4    Должны соблюдаться "Правила технической эксплуатации электроустановок потребите

    лей".

    3     Средства поверки

    • 3.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

    Таблица 2 - Средства поверки

    Номер пункта методики поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

    6

    Прибор комбинированный Testo 622 (ФИФ 44744-10), диапазон измерений температуры от -10 до +60 °C, относительной влажности от 10 до 98 %, атмосферного давления от 300 до 1200 гПа, пределы допускаемой абсолютной погрешности по каналам: относительной влажности ±3 %, температуры ±0,4 °C, абсолютного давления ±5 гПа

    Секундомер механический СОПпр, СОСпр (ФИФ 11519-11), ТУ 25-1894.003-90, класс точности третий

    6.2, 6.4

    Вольтметр универсальный цифровой В7-40/1 (ФИФ 39075-13), Тг2.710.016 ТУ, диапазон измерения напряжения постоянного тока от 0,01 мВ до 1000 В, пределы допускаемой относительной погрешности измерений на пределах 20, 200, 2000 В ±(0,1+0,02(Uk/U-1)) %, диапазон измерений сопротивления постоянному току от 0,01 Ом до 20 МОм, пределы допускаемой относительной погрешности на пределах измерений 200 Ом, 2. 20. 200, 2000 кОм ±(0,15+0,05(Rk/R-1)) %, диапазон измерений силы постоянного тока от 0,01 мкА до 2000 мА, пределы допускаемой основной относительной погрешности на пределах 200 мкА, 2,20,200,2000 мА ±(0,2+0,02(1к/1-1)) %

    6.4

    Стандартные образцы состава газовые смеси (ГС) СО-воздух (ГСО 10531-2014), О2 -азот (ГСО 10532-2014), Н28-воздух (ГСО 10537-2014), СН4-воздух (ГСО 10532-2014, ГСО 10540-2014), СН4-азот ГСО (10532-2014), С2Н6-азот (ГСО 10540-2014), С2Н4 -воздух или азот (ГСО 10540-2014, ГСО 10541-2014), С3Н8-воздух (ГСО 10540-2014), С3Н8-азот (ГСО 10540-2014), изобутан - воздух (ГСО 10540-2014), С4Ню - азот или воздух (ГСО 10540-2014, ГСО 10541-2014), С5Н|2 - азот или воздух (ГСО 10540-2014), СбН]4 - азот или воздух (ГСО 10540-2014), 2-бутанон - воздух (ГСО 10534-2014), 2-пропанон - воздух (ГСО 10534-2014), этанол - воздух (ГСО 10534-2014), С3Нб - воздух (ГСО 10540-2014), этилацетат - воздух (ГСО 10534-2014), 2-пропанол - воздух (ГСО 10535-2014), толуол - воздух (ГСО 10540-2014), Н2 - воздух (ГСО 10535-2014), метанол - азот или воздух (ГСО 10540-2014), циклопентан - воздух (ГСО 10539-2014, ГСО 10540-2014), С6Н6 - азот или воздух (ГСО 10540-2014), C3H3N - азот (ГСО 10534-2014, ГСО 10535-2014), 1,3-бутадиен - воздух (ГСО 10540-2014), СН3С1 - азот (ГСО 10550-2014), СО2 - азот или воздух (ГСО 10534-2014) в баллонах под давлением. Характеристики ГС приведены в Приложении А

    Азот газообразный о.ч. сорт 2 по ГОСТ 9293-74 в баллонах под давлением

    Поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллоне под давлением

    Рабочий эталон 1-го разряда в соответствии с Приказом Росстандарта от

    14.12.2018 г. № 2664 комплекс ГГП-1 (per. № 48775-11)

    Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:

    • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из таблицы приложения А;

    • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

      Номер пункта методики поверки

      Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

      6.4

      Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 *

      Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 *

      или

      Редуктор баллонный одноступенчатый “Go Regulator” серии PR-1 (нержавеющая сталь 316L), диапазон регулирования давления на выходе от 0 до 7 кгс/см2

      Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм *

      Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм *

      или

      трубка поливинилхлоридная (ПВХ) 6x1,5 мм по ТУ 64-2-286-79 *

      Персональный компьютер с программным обеспечением и техническими средствами, обеспечивающими работу с интерфейсами RS485, HART

      Смартфон / планшетный компьютер под управлением ОС iOS, Android с установленным приложением «Х/S Connect» (для газоанализаторов, оснащенным модулем Bluetooth)

      3.2 Допускается применять средства, не приведенные в перечне, но обеспечивающие определение метрологических характеристик газоанализаторов с требуемой точностью.

    3.3 Все средства поверки, кроме отмеченных в таблице 2 знаком *, должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

    4     Условия поверки:

    • 4.1    При проведении поверки должны быть соблюдены следующие условия:

    температура окружающего воздуха, °C                                        20 ± 5;

    относительная влажность окружающего воздуха, %                        от 30 до 80;

    атмосферное давление, кПа                                              97,3 до 105,3.

    5     Подготовка к поверке

    • 5.1    Выполнить мероприятия по обеспечению условий безопасности.

    • 5.2    Выдержать в помещении, в котором будет проводиться поверка, ГС в баллонах под давлением и средства поверки в течение не менее 24 ч, поверяемые газоанализаторы - не менее 2 ч.

    • 5.3     Подготовить газоанализатор и эталонные средства измерений к работе в соответствии с их технической документацией.

    • 5.4    Собрать схему поверки, рекомендуемая схема приведена на рисунке 1.

    6     Проведение поверки

    • 6.1     Внешний осмотр

    При проведении внешнего осмотра должно быть установлено соответствие газоанализатора следующим требованиям:

    комплектность газоанализатора должна соответствовать требованиям технической документацией фирмы-изготовителя (при первичной поверке до ввода в эксплуатацию); маркировка должна соответствовать требованиям технической документации фирмы-изготовителя;

    газоанализатор не должен иметь повреждений, влияющих на работоспособность.

    Г азоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он со

    ответствует перечисленным выше требованиям.

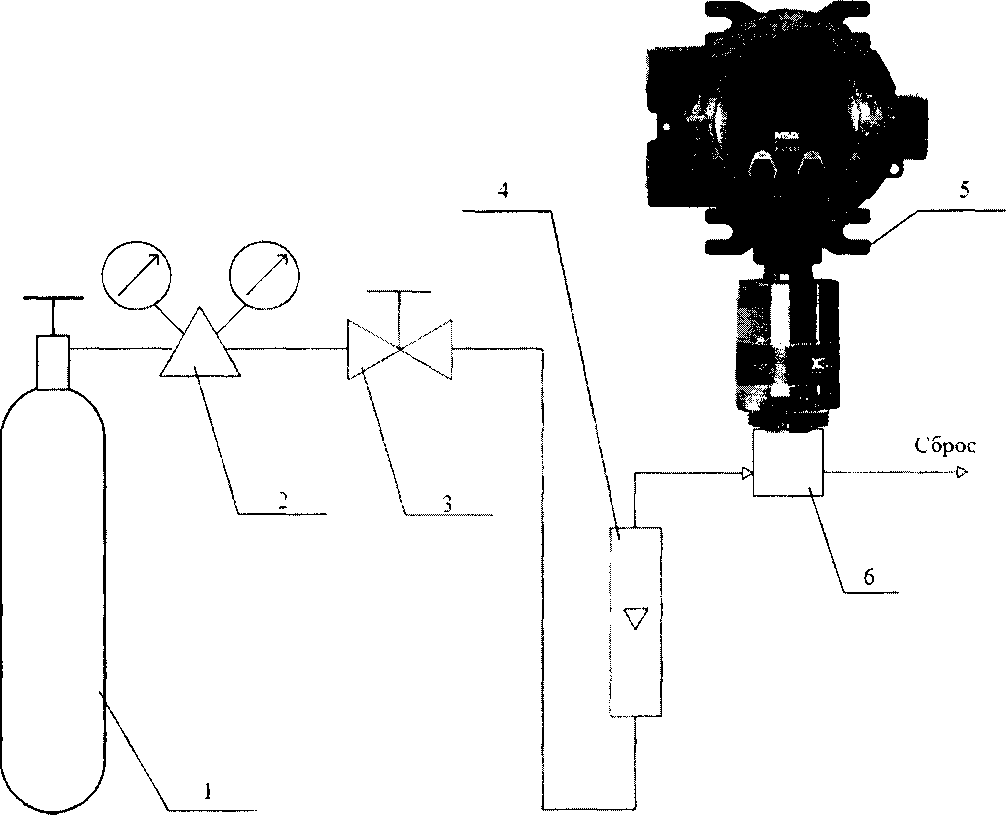

    1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки трассовый; 4 - ротаметр (индикатор расхода); 5 - газоанализатор; 6 - насадка для подачи ГС

    Подача ГС при использовании генератора газовых смесей осуществляется аналогично, при этом вентиль точной регулировки трассовый 3 и ротаметр 4 могут быть исключены из схемы при условии задания необходимого расхода ГС непосредственно на генераторе

    Рисунок 1 - Схема подачи ГС на газоанализатор (рекомендуемая)

    • 6.2    Опробование

      • 6.2.1   Проверка работоспособности

    Проверка работоспособности газоанализатора производится автоматически при включении электрического питания согласно эксплуатационной документации.

    Результаты опробования считают положительными, если по окончании времени прогрева:

    • - на дисплее газоанализаторов отображаются текущие результаты измерений содержания определяемого компонента;

    • - отсутствует сигнализация об ошибках и неисправностях.

    • 6.3    Подтверждение соответствия программного обеспечения

      • 6.3.1   Программное обеспечение газоанализаторов идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

      • 6.3.2 Результаты идентификации программного обеспечения считают положительными, если номер версии не ниже указанного в описании типа.

    • 6.4 Определение метрологических характеристик

      • 6.4.1 Определение основной погрешности газоанализаторов при первичной поверке

    Определение основной погрешности газоанализаторов при первичной поверке проводят по схеме рисунка 1 в следующем порядке:

    • 1) На вход газоанализатора, используя насадку для подачи ГС, подают ГС (Приложение А, таблицы А.1 - А.З, А.5, в зависимости от определяемого компонента и диапазона измерений поверяемого газоанализатора) в последовательности:

    • - №№ 1 - 2 - 3 - если в Приложении А указано 3 точки поверки,

    • - №№ 1 - 2 - 3 - 4 - если в Приложении А указано 4 точки поверки.

    • 2) Время подачи каждой ГС не менее 3*То,9 (предела допускаемого времени установления выходного сигнала) для соответствующего определяемого компонента, время подачи контролируют с помощью секундомера.

    • 3) Расход ГС устанавливают вентилем точной регулировки или с помощью генератора газовых смесей в соответствии с указаниями эксплуатационной документации на газоанализатор (от 0,9 до 1,1 дм3/мин для XCell Digital Sensor и ULTIMA XIR Plus).

    • 4) При подаче каждой ГС следует фиксировать установившиеся показания газоанализатора по показаниям дисплея и вторичного прибора, подключенного к аналоговому выходу (выходам) газоанализатора. Допускается фиксировать установившиеся показания посредством персонального компьютера с автономным ПО, обеспечивающим работу с регистрами Modbus, и/или для газоанализаторов, оснащенных модулем Bluetooth - приложения X/S Connect для смартфонов и планшетных компьютеров (iOS, Android).

    Примечания:

    а) Единица измерений объемной доли определяемого компонента «млн'1» на дисплее газоанализаторов обозначается «ррт»;

    б) Единица измерений довзрывоопасной концентрации горючих газов «% НКПР» на дисплее газоанализаторов обозначается «% LEL».

    • 5) По показаниям вторичного прибора, подключенного к аналоговому выходу газоанализатора от 4 до 20 мА, рассчитать результат измерения содержания определяемого компонента на входе газоанализатора по формуле

    C=g-(/-4)                           (1)

    где /     - значение токового выходного сигнала, мА;

    Св - верхняя граница диапазона показаний, соответствующая значению выходного токового сигнала 20 мА, объемная доля определяемого компонента, %, (млн'1), или довзрывоопасная концентрация, % НКПР.

    • 6) Фиксируют установившиеся показания газоанализатора при подаче каждой ГС.

    • 7) Значение основной абсолютной погрешности газоанализатора Д[, объемная доля определяемого компонента, %, (млн'1) или довзрывоопасная концентрация, % НКПР, рассчитывают по формуле

    4i = Ci- С“,                                      (2)

    где С; - установившиеся показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента. %. (млн'1), или довзрывоопасная концентрация, % НКПР;

    - действительное значение содержания определяемого компонента в i-ой ГС, объемная доля определяемого компонента, %, (млн'1), или довзрывоопасная концентрация, % НКПР.

    Примечание - для газоанализаторов с датчиками XCell Digital Sensor и ULTIMA XIR Plus на горючие газы и пары горючих жидкостей пересчитать действительное значение объемной доли определяемого компонента, указанное в паспорте ГС, в единицы измерения довзрывоопасной концентрации определяемого компонента (% НКПР) по формуле

    Сд ^КНКПР

    •100

    НКПР

    /

    (3)

    где С^„й/)} - действительное значение объемной доли определяемого компонента, указанное в паспорте ГС, %;

    НКПР - объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени 2), %.

    • 8) Значение основной относительной погрешности газоанализатора %, рассчитывают по формуле

      100

    (4)

    • 9) Для газоанализаторов с датчиками ULTIMA XIR Plus на горючие газы и пары горючих жидкостей подают на вход ГС, содержащие поверочный компонент в последовательности №№ 1 -2-3 (соответственно определяемому компоненту и диапазону измерений), приведенные в таблице А.5.

    Примечание - значения поправочных коэффициентов, указанные в таблице А.5, приведены на основании данных компании "MSA Innovation, LLC", США, носят справочный характер и подлежат уточнению при проведении первичной поверки.

    • 10) При подаче каждой ГС, содержащей поверочный компонент, следует фиксировать установившиеся показания газоанализатора по показаниям дисплея и вторичного прибора, подключенного к аналоговому выходу (выходам) газоанализатора. Допускается фиксировать установившиеся показания посредством персонального компьютера с автономным ПО, обеспечивающим работу с регистрами Modbus, и/или для газоанализаторов, оснащенных модулем Bluetooth - приложения X/S Connect для смартфонов и планшетных компьютеров (iOS, Android).

    • 11) Рассчитывают значения поправочных коэффициентов для поверочного компонента в точках поверки 2 и 3 согласно формуле

    (пов.)

    iz — Li

    (5)

    д(пов.) С;

    где q(noB.) _ результат измерений довзрывоопасной концентрации поверочного компонента при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);

    ^.д(пов) _ действительное значение довзрывоопасной концентрации поверочного компонента в i-й ГС, содержащей поверочный компонент, % НКПР;

    ^(опр )   _ ре3уЛЬТат измерений довзрывоопасной концентрации при подаче i-ой ГС, со

    держащей определяемый компонент, % НКПР;

    ^.д(опр.)  _ действительное значение довзрывоопасной концентрации определяемого ком

    понента в i-ой ГС, % НКПР.

    2> Согласно ГОСТ Р МЭК 60079-20-1-2011.

    • 12) Повторяют операции по п. 9) - 11) три раза, рассчитывают среднее значение поправочного коэффициента для поверочного компонента для точек поверки 2 и 3.

    Результаты определения основной погрешности газоанализаторов считают положительными, если основная погрешность газоанализаторов не превышает пределов, указанных в таблицах Б.1 - Б.4 Приложения Б (в зависимости от определяемого компонента и диапазона измерений поверяемого газоанализатора).

    • 6.4.2 Определение основной погрешности газоанализаторов при периодической поверке

    Определение основной погрешности газоанализаторов при периодической поверке проводят по схеме рисунка 1 в следующем порядке:

    • 1) На вход газоанализатора, используя насадку для подачи ГС, подают ГС (Приложение А, таблицы А.1 - А.4, в зависимости от определяемого компонента и диапазона измерений поверяемого газоанализатора):

    • - для газоанализаторов с датчиками ULTIMA XIR Plus на горючие газы и пары горючих жидкостей, перечисленные в столбце 1 таблицы А.5, в последовательности №№ 1-2-3 (таблица А.5 Приложения А);

    • - для газоанализаторов с датчиками XCell Digital Sensor и ULTIMA XIR Plus на диоксид углерода в последовательности

    №№ 1 - 2 - 3 - если в Приложении А (таблицы А.1, А.2, А.4) указано 3 точки поверки,

    №№ 1 - 2 - 3 - 4 - если в Приложении А (таблицы А.1, А.2, А.4) указано 4 точки поверки.

    Примечание - периодическую поверку газоанализаторов с датчиками ULTIMA XIR Plus на горючие газы и пары горючих жидкостей допускается проводить при подаче ГС, содержащих определяемый компонент, в порядке, указанном в п. 6.4.1, перечисление 1) - 8).

    • 2) Время подачи каждой ГС не менее 3*Тод (предела допускаемого времени установления выходного сигнала) для соответствующего определяемого компонента, время подачи контролируют с помощью секундомера.

    • 3) Расход ГС устанавливают вентилем точной регулировки или с помощью генератора газовых смесей в соответствии с указаниями эксплуатационной документации на газоанализатор (от 0,9 до 1,1 дм3/мин для XCell Digital Sensor и ULTIMA XIR Plus).

    • 4) При подаче каждой ГС следует фиксировать установившиеся показания газоанализатора по показаниям дисплея и вторичного прибора, подключенного к аналоговому выходу (выходам) газоанализатора. Допускается фиксировать установившиеся показания посредством персонального компьютера с автономным ПО, обеспечивающим работу с регистрами Modbus, и/или для газоанализаторов, оснащенных модулем Bluetooth - приложения X/S Connect для смартфонов и планшетных компьютеров (iOS, Android).

    Примечания:

    а) Единица измерений объемной доли определяемого компонента «млн'1» на дисплее газоанализаторов обозначается «рргп»;

    б) Единица измерений довзрывоопасной концентрации горючих газов «% НКПР» на дисплее газоанализаторов обозначается «% LEL».

    • 5) По показаниям вторичного прибора, подключенного к аналоговому выходу газоанализатора от 4 до 20 мА, рассчитать результат измерения содержания определяемого компонента на входе газоанализатора по формуле (1).

    • 6) Значение основной погрешности рассчитывают по формулам (2) и (4) с учетом (3), при этом для газоанализаторов с датчиками ULTIMA XIR Plus на горючие газы и пары горючих жидкостей, перечисленные в столбце 1 таблицы А.5, значение С?, довзрывоопасная концентрация, % НКПР, рассчитывают по формуле

    С(д = Kt • Сд(пов)                                           (6)

    где Ki - значение поправочного коэффициентов для поверочного компонента в точках поверки 2 и 3.

    Результаты определения основной погрешности газоанализаторов считают положительными, если основная погрешность газоанализаторов не превышает пределов, указанных в таблицах Б. 1 - Б.4 Приложения Б (в зависимости от определяемого компонента и диапазона измерений поверяемого газоанализатора).

    • 6.4.3 Определение времени установления показаний

    Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче:

    • - для газоанализаторов с датчиками ULTIMA XIR Plus на горючие газы и пары горючих жидкостей, перечисленные в столбце 1 таблицы А.5, ГС № 1 и ГС № 3;

    • - для газоанализаторов с датчиками XCell Digital Sensor и ULTIMA XIR Plus на диоксид углерода:

    ГС № 1 и ГС № 3 (при поверке газоанализаторов, для которых в таблицах А.1 - А.4 Приложения А указаны 3 точки поверки),

    ГС №1 и ГС № 4 (при поверке газоанализаторов, для которых таблицах А.1 - А.4 Приложения А указаны 4 точки поверки),

    в следующем порядке:

    • 1) подают на газоанализатор ГС № 3 или ГС №4 (в зависимости от числа точек поверки в таблицах А.1 - А.5 Приложения А, см. выше), фиксируют установившееся значение показаний газоанализатора;

    Примечание - ГС подавать с расходом от 0,9 до 1,1 дм3/мин.

    • 2) рассчитывают значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

    • 3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора;

    • 4) не подавая ГС на газоанализатор продуть газовую линию ГС № 3 или ГС №4 (в зависимости от числа точек поверки в таблицах А.1 - А.5 Приложения А) в течение не менее 3 мин., подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

    Результат считают положительным, если время установления показаний не превышает значений, указанных в Приложении В.

    7      Оформление результатов поверки

    • 7.1     При проведении поверки оформляют протокол результатов поверки.

    • 7.2     Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению. При отрицательных результатах газоанализаторы не допускают к применению.

    • 7.3     Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

    Приложение А

    (обязательное)

    Характеристики Г'С, используемых при проведении поверки газоанализаторов

    Таблица А.1 - Характеристики ГС, используемых при проведении поверки газоанализаторов ULTIMA Х5000 с электрохимическими датчиками для кислорода и вредных газов XCell Digital Sensor

    Определяемый компонент / тип сенсора

    Диапазон измерений объемной доли опре-деляемого компонента

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой относительной погрешности, %

    ГОСТ, ТУ. регистрационный № в

    ФИФ 2)

    ГС№1

    ГС №2

    ГС №3

    ГС №4

    Оксид углерода (СО) /

    XCell Digital

    Sensor СО

    от 0 до 100 млн'1 Г)

    ПНГ-

    воздух

    Марка Б по

    ТУ 6-21-5-85

    0,002 %

    ± 10%

    отн.

    0,005 % ± 10% отн.

    0,009 % ± 10 % отн.

    ±2,5

    ГСО 10531-2014 (СО-воздух)

    от 0 до 500

    млн'1

    ПНГ-

    воздух

    Марка Б по

    ТУ 6-21-5-85

    0,002 % ± 10%

    отн.

    0,025 % ± 10% отн.

    0,045 % ± 10% отн.

    ±2,5

    ГСО 10531-

    2014 (СО-воздух)

    от 0 до

    1000 млн'1

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-85

    0.002 % ± 10% отн.

    0,05 % ±

    10%

    отн.

    0,09 % ± 10% отн.

    ±2,5

    ГСО 10531-2014 (СО-воздух)

    Кислород (О2) / XCell Digital Sensor О2

    от 1 до 25

    %

    2 % ± 5 % отн.

    12,5 %±

    5 % отн.

    ±2,5

    ГСО 10532-

    2014(О2-азот)

    23,8 % ±

    5 % отн.

    ±1,0

    ГСО 10532-

    2014 (О2 -

    азот)

    Сероводород (H2S) / XCell Digital Sensor H2S

    от 0 до 10

    млн’1

    ПНГ-

    воздух

    Марка Б по ТУ 6-21-5-85

    0,0005 % ± 20 % отн.

    0,0009 % ± 20

    % отн.

    ±4,0

    ГСО 10537-

    2014 (H2S-воздух)

    от 0 до 100 млн'1

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,001 %

    ± 20 %

    отн.

    ±4,0

    ГСО 10537-

    2014 (H2S-воздух)

    0,005 % ± 10% отн.

    0,009 % ± 10% отн.

    ±2,5

    ГСО 10537-2014(H2S-воздух)

    Определяемый компонент / тип сенсора

    Диапазон измерений объемной доли опре-деляемого компонента

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой от-носитель-ной погрешности, %

    ГОСТ, ТУ. регистрационный № в ФИФ 2)

    ГС №1

    ГС №2

    ГС №3

    ГС №4

    от 0 до 100 млн’1

    пнг-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,0002

    % ± 20 % отн.

    ±4,0

    ГСО 10537-

    2014(H2S-воздух)

    0,005 % ± 10% отн.

    0,009 % ± 10% отн.

    ±2,5

    ГСО 10537-2014 (H2S-воздух)

    Стандартный XCell Digital Sensor и XCell Digital Sensor, устойчивый к водороду (СО-Н2 resistant).

    2; Изготовители и поставщики ГСО - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых средах и газоконденсатных средах ГЭТ 154-2019.

    Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

    Таблица А.2 - Характеристики ГС, используемых при проведении поверки газоанализаторов ULTIMA Х5000 с термокаталитическими датчиками горючих газов XCell Digital Sensor

    Определяемый компо

    нент

    Диапазон измерений объемной доли определяемого компонен-та, % (% НКПР)

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой от-носитель-ной погрешности, %

    ГОСТ, ТУ. регистрационный № в

    ФИФ 0

    ГС№1

    ГС №2

    ГС№3

    метан (СН4)

    от 0 до 2,2 (от 0 до 50)

    пнг-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    1,1 %±7 % отн.

    2,1 %±7 % отн.

    ±2,5

    ГСО 10532-2014 (СН4-воздух)

    от 0 до 0,88

    (от 0 до 20)

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,44 % ± 7 % отн.

    0,80 % ± 7 % отн.

    ±2,0

    ГСО 10540-2014 (СН4-воздух)

    СЗ QO

    от 0 до 0,85 (от 0 до 50)

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,43 % ± 7 % отн.

    0,81 %±7 % отн.

    ±2,0

    ГСО 10540-

    2014 (С3Н8-воздух)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонен-та. % (% НКПР)

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой относительной погрешности, %

    ГОСТ, ТУ. регистрационный № в

    ФИФ 0

    ГС№1

    ГС №2

    ГС №3

    пропан (С3Н8)

    от 0 до 0,34 (от 0 до 20)

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,17 %± 7 % отн.

    0,31 %±7 % отн.

    ±2,0

    ГСО 10540-

    2014 (С3Н8-воздух)

    2-бутанон (метилэтил-кетон) (СН3СН2СО СН3)

    от 0 до 0,75 (от 0 до 50)

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,38 % ± 5 % отн.

    0,67 % ±

    5 % отн.

    ±1,5

    ГСО 10534-2014(2-бутанон -воздух)

    2-пропанон

    (ацетон)

    (СзН6О)

    от 0 до 1.25 (от 0 до 50)

    ИНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,63 % ± 5 % отн.

    1,12% ±

    5 % отн.

    ±1,5

    ГСО 10534-2014(2-пропанон -воздух)

    этанол

    (С2Н5ОН)

    от 0 до 1,55 (от 0 до 50)

    ИНГ воздух

    Марка Б по ТУ 6-21-5-85

    0,77 % ± 5 % отн.

    ±1,5

    ГСО 10534-2014 (этанол - воздух)

    1,4 %± 5 % отн.

    ±1,0

    ГСО 10534-

    2014 (этанол

    - воздух)

    от 0 до 0.62 (от 0 до 20)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,31 %± 5 % отн.

    0,56 % ± 5 % отн.

    ±1,5

    ГСО 10534-2014 (этанол - воздух)

    пропилен (СзН6)

    от 0 до 1,0 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,5 % ± 7 % отн.

    0,9 % ± 7 % отн.

    ±2

    ГСО 10540-2014 (пропилен - воздух)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонен-та, % (% НКПР)

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой относительной погрешности, %

    ГОСТ, ТУ. регистрационный № в

    ФИФ 0

    ГС №1

    ГС №2

    ГС №3

    этиловый эфир уксусной кислоты (этилацетат) (СдНзОг)

    от 0 до 1,0 (от 0 до 50)

    ПНГ

    воздух

    Марка Б по ТУ 6-21-5-

    85

    0,5 % ± 5 % отн.

    0,9 % ± 5 % отн.

    ±1,5

    ГСО 10534-2014 (этилацетат - воздух)

    2-пропанол (изопропанол) ((СН3)2 СНОН)

    от 0 до 1,0 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,5 % ± 7 % отн.

    0,9 % ± 7 % отн.

    ±3,0

    ГСО 10535-2014(2-пропанол -воздух)

    толуол (С7Н8)

    от 0 до 0,5 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,25 % ± 7 % отн.

    0,45 % ± 7 % отн.

    ±2,0

    ГСО 10540-

    2014 (толуол

    - воздух)

    водород (Н2)

    от 0 до 2,0 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    1,0 % ± 7 % отн.

    1,8 %±7 % отн.

    ±2,5

    ГСО 10535-2014(водород - воздух)

    от 0 до 0,8 (от 0 до 20)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,4 % ± 7 % отн.

    0,8 % ± 7 % отн.

    ±3,0

    ГСО 10535-2014 (водород - воздух)

    н-бутан

    (С4Н10)

    от 0 до 0,7 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,35 % ± 7 % отн.

    0,65 % ± 7 % отн.

    ±4,0

    ГСО 10541-2014 (бутан -воздух)

    Определяемый компо

    нент

    Диапазон измерений объемной доли определяемого компонен-та, % (% НКПР)

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой относительной погрешности, %

    ГОСТ, ТУ. регистрационный № в ФИФ |}

    ГС№1

    ГС №2

    ГС№3

    гексан

    (С6Н|4)

    от 0 до 0,5 (от 0 до 50)

    пнг

    воздух

    Марка Б по ТУ 6-21-5-

    85

    0,25 % ± 7 % отн.

    0,45 % ± 7 % отн.

    ±2,0

    ГСО 10540-2014 (гексан -воздух)

    от 0 до 0.2 (от 0 до 20)

    ПНГ воздух

    Марка Б

    по ТУ 6-21-5-

    85

    0,1 %±7 % отн.

    0,18 %± 7 % отн.

    ±2,0

    ГСО 10540-2014 (гексан -воздух)

    этилен

    (С2Н4)

    от 0 до 1,15 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,55 % ± 7 % отн.

    1,0 %± 7 % отн.

    ±4,0

    ГСО 10541-

    2014 (этилен

    - воздух)

    от 0 до 0,46 (от 0

    до 20)

    ПНГ

    воздух

    Марка Б по ТУ 6-21-5-

    85

    0,23 % ± 7 % отн.

    0,41 % ±

    7 % отн.

    ±2,0

    ГСО 10540-2014 (этилен - воздух)

    метанол

    (СН3ОН)

    от 0 до 3,0 (от 0 до 50)

    ПНГ-воздух

    Марка Б

    ТУ 6-21-5-85

    1,5 ± 5 %

    отн.

    2,7 ± 5 %

    отн.

    ±2,5

    ГСО 10540-2014 (метанол - воздух)

    изобутан (и-

    С4Н10)

    от 0 до 0,65 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,30 % ± 7 % отн.

    0,60 % ± 7 % отн.

    ±2,0

    ГСО 10540-2014 (изобутан - воздух)

    пентан

    (С5Н12)

    от 0 до 0,55 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,27 % ± 7 % отн.

    0,50 % ± 7 % отн.

    ±4,0

    ГСО 10541-

    2014 (пентан

    - воздух)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонен-та, % (% НКПР)

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой от-носитель-ной погрешности, %

    ГОСТ, ТУ. регистрационный № в ФИФ п

    ГС№1

    ГС №2

    ГС№3

    циклопентан

    (С5Н10)

    от 0 до 0,7 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,35 % ± 7 % отн.

    0,6 % ± 7 % отн.

    ±2,5 % отн.

    ГСО 10539-2014(циклопентан - воздух)

    11 Изготовители и поставщики ГСО - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых средах и газоконденсатных средах ГЭТ 154-2019.

    Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

    Таблица А.З - Характеристики ГС, используемых при проведении поверки газоанализаторов ULTIMA Х5000 с инфракрасными датчиками горючих газов ULTIMA XIR Plus (первичная и периодическая поверки)

    Определяемый компо

    нент

    Диапазон измерений объемной доли определяемого компонен-та, % (% НКПР) о

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой от-носитель-ной погрешности, %

    ГОСТ, ТУ. регистрационный № в ФИФ 2)

    ГС №1

    ГС №2

    ГС №3

    метан (СНд)

    от 0 до 4,4 (от 0 до 100)

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    2,2 % ± 5 % отн.

    4,2 % ±5 % отн.

    ±1,0

    ГСО 10532-

    2014 (СН4-азот)

    этан (С?Нб)

    от 0 до 100 (от 0 до 2,4)

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    1,2 %± 5 % отн.

    2,3 % ±5 % отн.

    ±1,5

    ГСО 10540-

    2014 (С2Н6-азот)

    пропан (С3Н8)

    от 0 до 100 (от 0 до 1,7)

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0.85 % ± 7 % отн.

    ±2,0

    ГСО 10540-2014 (С3Н8-азот или воздух)

    1,62 %± 5 % отн.

    ±1,5

    ГСО 10540-

    2014 (С3Н8-азот)

    Определяемый компо

    нент

    Диапазон измерений объемной доли определяемого компонен-та, % (% НКПР) |)

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой относительной погрешности, %

    ГОСТ, ТУ. регистрационный № в ФИФ 2)

    ГС №1

    ГС №2

    ГС №3

    н-бутан (С4Н10)

    от 0 до 100 (от 0 до 1,4)

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,70 % ± 7 % отн.

    ±2,0

    ГСО 10540-2014(С4Ню-азот или воздух)

    1,33 ± 5 %

    отн.

    ±1,5

    ГСО 10540-

    2014 (С4Н,о-азот)

    н-пентан

    (С5Н12)

    от 0 до 100 (от 0 до 1.1)

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,55 % ± 7 % отн.

    ±2,0

    ГСО 10540-2014 (С5Н12-азот или воздух)

    1,05 ± 5 %

    отн.

    ±1,5

    ГСО 10540-

    2014 (С5Н12-азот)

    гексан

    (С6Н,4)

    от 0 до 100 (от 0 до 1,0)

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,5 % ± 7 % отн.

    0,9 ± 7 %

    отн.

    ±2,0

    ГСО 10540-

    2014 (С6Н|4-азот)

    циклопентан

    (С5Н10)

    от 0 до 100 (от 0 до 1,4)

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0.7 % ± 7 % отн.

    -

    ±5

    ГСО 10540-

    2014(С5Н10-

    азот)

    1,3 % ± 5 % отн.

    ±2,5

    ГСО 10540-

    2014 (С5Ню-азот)

    этилен

    (С2Н4)

    от 0 до 100 (от 0 до 2,3)

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    1,15 %± 5 % отн.

    2,19 %± 5 % отн.

    ±1,5

    ГСО 10540-

    2014 (С2Н4-азот)

    бензол

    (С6Н6)

    от 0 до 50 (от 0 до 0,6)

    ПНГ-

    воздух

    Марка Б по

    ТУ 6-21-5-82

    0,3 % ± 7 % отн.

    0,54 % ± 7 % отн.

    ±2,0

    ГСО 10540-2014 (С6Н6-азот или воздух)

    Определяемый компо

    нент

    Диапазон измерений объемной доли определяемого компонен-та, % (% НКПР) 1)

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой относительной погрешности, %

    ГОСТ, ТУ. регистрационный № в ФИФ 2)

    ГС№1

    ГС №2

    ГС №3

    метанол

    (СНзОН)

    от 0 до 50 (от 0 до 3,0)

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    1,5 %± 5 % отн.

    2,7 % ± 5 % отн.

    ±2,5

    ГСО 10540-2014 (СНзОН-азот или воздух)

    орто-ксилол

    (о-С8Н10)

    от 0 до 0,5 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,25 % ± 5 % отн.

    0,45 % ± 5 % отн.

    О

    ГГП-1

    пропилен (пропен) (СзН6)

    от 0 до 2,0 (от 0 до 100)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    1,0 %± 7 % отн.

    1,8 %± 7 % отн.

    ±3 % отн.

    ГСО 10541-2014 (пропилен - азот)

    толуол (С6Н5СН3)

    от 0 до 0,5 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,25 % ± 7 % отн.

    0,45 % ± 7 % отн.

    ±2 % отн.

    ГСО 10540-2014 (толуол

    - воздух)

    1,3-бутадиен (С4Н6)

    от 0 до 0,7 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    0,35 % ± 7 % отн.

    0,63 % ± 7 % отн.

    ±5 % отн.

    ГСО 10540-2014(1,3-бутадиен -воздух)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонен-та, % (% НКПР) 1)

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой от-носитель-ной погрешности, %

    ГОСТ, ТУ. регистрационный № в ФИФ 2)

    ГС№1

    ГС №2

    ГС №3

    метилхлорид (хлорметан.

    R-40)

    (СН3С1)

    от 0 до 3.8 (от 0 до 50)

    ПНГ воздух

    Марка Б по ТУ 6-21-5-

    85

    1,9 %± 7 % отн.

    3,4 % ± 7 % отн.

    ±2,5 %

    отн.

    ГСО 10550-2014 (хлор-метан - азот)

    Значения НКПР определяемых компонентов в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

    2) Изготовители и поставщики ГСО - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых средах и газоконденсатных средах ГЭТ 154-2019.

    ПНГ-воздух марки Б по ТУ 6-21-5-82 в баллоне под давлением. Допускается использование в качестве ГС № 1 азот особой чистоты сорт 2 по ГОСТ 9293-74.

    Таблица А.4 - Характеристики ГС, используемых при проведении поверки газоанализаторов

    ULTIMA Х5000 с инфракрасными датчиками диоксида углерода ULTIMA XIR Plus

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонен-та, %

    Поминальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой от-носитель-ной погрешности, %

    ГОСТ, ТУ. регистрационный № в

    ФИФ 0

    ГС№1

    ГС №2

    ГС №3

    Диоксид углерода (СО2)

    от 0 до 2

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    1 % ± 5 %

    отн.

    1,8 %± 5 % отн.

    ±1,0%

    отн.

    ГСО 10534-2014(диоксид углерода - воздух или азот)

    от 0 до 5

    ПНГ-

    воздух

    Марка Б по ТУ 6-21-5-

    85

    2,5 % ± 5 % отн.

    4,75 % ± 5 % отн.

    ±1,0% отн.

    ГСО 10534-2014(диоксид углерода - воздух или азот)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонен-та, %

    Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

    Пределы допускаемой от-носитель-ной погрешности, %

    ГОСТ, ТУ. регистрационный № в ФИФ ])

    ГС№1

    ГС №2

    ГС №3

    Г) Изготовители и поставщики ГСО - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых средах и газоконденсатных средах ГЭТ 154-2019.

    ПНГ-воздух марки Б по ТУ 6-21-5-82 в баллоне под давлением. Допускается использование в качестве ГС № 1 азота особой чистоты сорт 2 по ГОСТ 9293-74.

    Таблица А.5 - Характеристики ГС, используемых при проведении поверки газоанализаторов ULTIMA Х5000 с инфракрасными датчиками горючих газов ULTIMA XIR Plus (поверка с исполь-зованием газовых эквивалентов)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, % (% НКПР) 1)

    Номинальное значение объёмной доли поверочного компонента, пределы допускаемого отклонения от номинального значения (поправочный коэффициент)2)

    Пределы допускаемой относительной погрешности, %

    ГОСТ, ТУ. регистрационный № в

    ФИФ 3)

    ГС№1

    ГС №2

    ГС №3

    н-бутан (СдНю)

    от 0 до 100

    (от 0 до 1,4)

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,79 % ± 7 % отн. (1,08)

    ±2

    ГСО 10540-2014 (С3Н8-азот или воздух)

    1,50 %± 5 % отн. (1,08)

    ±1,5

    ГСО 10540-

    2014 (С3Н8-азот)

    н-пентан

    (С5Н12)

    от 0 до 100 (от 0 до 1,1)

    ПНГ-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,67 % ± 7 % отн. (1,28)

    ±2

    ГСО 10540-2014 (С3Н8-азот или воздух)

    1,27%± 5 % отн.

    (1,28)

    ±1,5

    ГСО 10540-

    2014 (С3Н8-азот)

    гексан

    (С6Н14)

    от 0 до 100 (от 0 до 1,0)

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,65 % ± 7 % отн. (1,30)

    ±2

    ГСО 10540-2014 (С3Н8-азот или воздух)

    1,17 % ± 5 % отн.

    (1,30)

    ±1,5

    ГСО 10540-

    2014 (С3Н8-азот)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

    Номинальное значение объёмной доли поверочного компонента, пределы допускаемого отклонения от номинального значения (поправочный коэффициент)2)

    Пределы допускаемой относительной по-грешности, %

    ГОСТ, ТУ. регистрационный № в ФИФ 3)

    ГС №1

    ГС №2

    ГС №3

    бензол

    (С6Н6)

    от 0 до 50 (от 0 до 0,6)

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,55% ± 7 % отн. (1,04)

    1,00% ±7 % отн. (1,04)

    ±2

    ГСО 10540-2014 (С2Н4-азот или воздух)

    метанол

    (СНзОН)

    от 0 до 50 (от 0 до 3,0)

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,27 % ± 7 % отн.

    (1,59)

    0,48 % ± 7 % отн.

    (1,59)

    ±2

    ГСО 10540-2014 (С3Н8-азот или воздух)

    орто-ксилол

    (о-С8Н10)

    от 0 до 0,5 (от 0 до 50)

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,96 % ± 5 % отн. (U4)

    ±1,5

    ГСО 10531-2014 (СН4-азот или воздух)

    1,74 %± 5 % отн.

    (1,14)

    ±1,0

    ГСО 10531-2014 (СН4-азот или воздух)

    пропилен (пропен) (СзНб)

    от 0 до 2,0 (от 0 до 100)

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    1,06 %± 5 % отн. (0,80)

    1,91% ±5 % отн.

    (0,8)

    ±1,5

    ГСО 10540-

    2014 (С3Н8-азот)

    толуол (С6Н5СНз)

    от 0 до 0,5 (от 0 до 50)

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    0,69 % ± 5 % отн. (1,60)

    ±1,5

    ГСО 10531-2014 (СН4-азот или воздух)

    1,24 %± 5 % отн.

    (1,60)

    ±1,0

    ГСО 10531-2014 (СН4-азот или воздух)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, % (% НКПР) 1)

    Номинальное значение объёмной доли поверочного компонента, пределы допускаемого отклонения от номинального значения (поправочный коэффициент)2)

    Пределы допускаемой относительной по-грешности, %

    ГОСТ, ТУ. регистрационный № в ФИФ 3)

    ГС№1

    ГС №2

    ГС №3

    1,3-

    бутадиен (С4Н6)

    от 0 до 0,7 (от 0 до 50)

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    0,67 % ± 7 % отн. (0,86)

    ±2

    ГСО 10540-2014 (С2Н4-азот или воздух)

    1,20% ±7 % отн.

    (0,86)

    ±1,5

    ГСО 10540-2014 (С2Н4-азот или воздух)

    метилхлорид (хлорметан, R-40)

    (СН3С1)

    от 0 до 3,8 (от 0 до 50)

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    0,29 % ± 7 % отн. (1,45)

    0,53 % ± 7 % отн. (1,45)

    ±2

    ГСО 10540-

    2014 (С3Н8-азот)

    Значения НКПР определяемых компонентов в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

    • 2) Указаны ориентировочные значения коэффициентов пересчета, подлежащие уточнению при проведении первичной поверки. Допускается при проведении поверки корректировать номинальные значения объемной доли поверочного компонента в пределах, превышающих указанные в таблице пределы допускаемого отклонения, так, чтобы точки поверки 2 и 3 не выходили за пределы диапазона измерений.

    • 3) Изготовители и поставщики ГСО - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых средах и газоконденсатных средах ГЭТ 154-2019.

    ПНГ-воздух марки Б по ТУ 6-21-5-82 в баллоне под давлением. Допускается использование в качестве ГС № 1 азота особой чистоты сорт 2 по ГОСТ 9293-74.

    Приложение Б

    (обязательное) Метрологические характеристики газоанализаторов ULTIMA Х5000

    элект]

    Таблица Б.1 - Основные метрологические характеристики газоанализаторов ULTIMA Х5000 с вескими (XCell Digital sensor) датчиками для кислорода и вредных газов

    Определяемый компонент / тип сенсора

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объемной доли определяемого компонента

    Пределы допускаемой основной погрешности

    Предел допускаемого времени установления выходного сигнала То,9д 2\ с

    Цена деления наименьшего разряда дисплея

    абсолютной, объемная доля

    относительной, %

    Оксид углерода (СО) /

    XCell Digital

    Sensor СО 1 2

    от 0 до 100 -1 2)

    млн

    от 0 до 20 млн'1 включ.

    ±2,0 млн'1

    25

    1 млн'1

    св. 20 до 100

    млн’1

    -

    ±10

    от 0 до 500

    млн'1

    от 0 до 20 млн'1 включ.

    ±2,0 млн'1

    25

    1 млн'1

    св. 20 до 500 млн’1

    -

    ±10

    от 0 до 1000

    млн'1

    от 0 до 20 млн'1 включ.

    ±2,0 млн'1

    -

    25

    1 млн'1

    св. 20 до 1000 млн'1

    -

    ±10

    Кислород (О2) / XCell Digital Sensor Оэ

    от 0 до 25 %

    от 1 до 25 %

    ±0,5 %

    15

    0,1 %

    Сероводород (H2S) / XCell Digital Sensor H2S

    от 0 до 10 млн'1

    от 0 до 5

    млн’1

    ±0,5 млн'1

    25

    0,1 млн'1

    св. 5 до 10

    млн'1

    -

    ±10

    от 0 до 50

    млн'1

    от 0 до 5 млн'1 включ.

    ±0,5 млн’1

    -

    25

    0,1 млн'1

    св. 5 до 50 млн'1

    -

    ±10

    от 0 до 100 млн'1

    от 0 до 5 млн’1 включ.

    ±0,5 млн'1

    -

    25

    0,1 млн'1

    св. 5 до 100 млн'1

    -

    ±10

    Таблица Б.2 - Основные метрологические характеристики газоанализаторов ULTIMA Х5000 с термокаталитическими датчиками горючих газов (XCell Digital Sensor)

    Определяемый компонент

    Диапазон измерений 3 4 > содержания определяемого компонента

    Пределы допускаемой основной абсолютной погрешности 3), % НКПР

    Предел допускаемого времени установления выходного сигнала 4)

    ^0,9 0 ’ С

    % НКПР 2)

    объемной доли, %

    метан (СН4)

    от 0 до 50

    от 0 до 2,2

    ±3

    30

    пропан (СзНЦ

    от 0 до 50

    от 0 до 0.85

    ±3

    30

    2-бутанон (метил-этилкетон) (СН3СН2СОСН3)

    от 0 до 50

    от 0 до 0,75

    ±5

    30

    2-пропанон (ацетон) (С3Н6О)

    от 0 до 50

    от 0 до 1,25

    ±5

    30

    этанол (С2Н5ОН)

    от 0 до 50

    от 0 до 1,55

    ±5

    30

    пропилен (С3Нб)

    от 0 до 50

    от 0 до 1,0

    ±5

    30

    этиловый эфир уксусной кислоты (этилацетат) (С4Н8О2)

    от 0 до 50

    от 0 до 1,0

    ±5

    30

    2-пропанол (изопропанол) ((СН3)2 СНОН)

    от 0 до 50

    от 0 до 1,0

    ±5

    30

    толуол (С7Н8)

    от 0 до 50

    от 0 до 0,5

    ±5

    30

    водород (Н2)

    от 0 до 50

    от 0 до 2,0

    ±5

    30

    н-бутан (СдНю)

    от 0 до 50

    от 0 до 0,7

    ±5

    30

    гексан (C6Hi4)

    от 0 до 50

    от 0 до 0,5

    +5

    30

    этилен (С2Н4)

    от 0 до 50

    от 0 до 1,15

    ±5

    30

    метанол (СН3ОН)

    от 0 до 50

    от 0 до 3,0

    ±5

    30

    изобутан (и-С4Ню)

    от 0 до 50

    от 0 до 0,65

    ±5

    30

    пентан (С5Н1Ц

    от 0 до 50

    от 0 до 0,55

    ±5

    30

    циклопентан (С5Н10)

    от 0 до 50

    от 0 до 0,7

    ±5

    30

    Таблица Б.З - Основные метрологические характеристики газоанализаторов ULTIMA Х5000 с ин-фракрасными датчиками горючих газов (ULTIMA XIR Plus)

    Определяемый компонент

    Диапазон измерений содержания определяемого компонента

    Пределы допускаемой основной погрешности 3)

    Предел допускаемого времени установления выходного

    4)

    сигнала

    ^0,9 д > с

    % НКПР 5 6

    объемной доли, %

    абсолютной, % НКПР

    относительной, %

    метан (СН4)

    от 0 до 50 включ. св. 50 до 100

    от 0 до 2,2 включ. св. 2,2 до 4,4

    ±3

    ±6

    13

    этан (СгНб)

    от 0 до 50 включ. св. 50 до 100

    от 0 до 1,2 включ. св. 1,2 до 2,4

    ±5

    ±10

    30

    пропан (СзНв)

    от 0 до 50 включ. св. 50 до 100

    от 0 до 0,85 включ. св. 0,85 до 1,7

    ±3

    ±6

    13

    н-бутан (С4Н10)

    от 0 до 50 включ. св. 50 до 100

    от 0 до 0,7 включ. св. 0,7 до 1,4

    ±5

    ±10

    21

    н-пентан

    (С5Н12)

    от 0 до 50 включ. св. 50 до 100

    от 0 до 0,55 включ. св. 0,55 до 1,1

    ±5

    ±10

    14

    гексан (СбН]4)

    от 0 до 50 включ. св. 50 до 100

    от 0 до 0,5 включ. св. 0,5 до 1,0

    ±5

    ±10

    14

    циклопентан

    (С5Н,0)

    от 0 до 50 включ. св. 50 до 100

    от 0 до 0,7 включ. св. 0,7 до 1,4

    ±5

    ±10

    30

    этилен (С2Н4)

    от 0 до 50 включ. св. 50 до 100

    от 0 до 1,15 включ. св. 1,15 до 2,3

    ±5

    ±10

    21

    бензол (СбНб)

    от 0 до 50

    от 0 до 0,6

    ±5

    -

    18

    метанол

    (СНзОН)

    от 0 до 50

    от 0 до 3,0

    ±5

    -

    11

    о-ксилол (о-

    С8Н10)

    от 0 до 50

    от 0 до 0,5

    ±5

    -

    23

    пропилен

    (СзН6)

    от 0 до 50 включ. св. 50 до 100

    от 0 до 1,0 включ. св. 1,0 до 2,0

    ±5

    ±10

    11

    толуол (С6Н5СНз)

    от 0 до 50

    от 0 до 0,5

    ±5

    -

    17

    1,3-бутадиен (C4H6)

    от 0 до 50

    от 0 до 0,7

    ±5

    -

    17

    метилхлорид (хлорметан, R-40) (СН3С1)

    от 0 до 50

    от 0 до 3,8

    ±5

    -

    20

    Таблица Б,4 - Основные метрологические характеристики газоанализаторов ULTIMA Х5000 с ин-фракрасными датчиками диоксида углерода (ULTIMA XIR Plus)

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, %

    Диапазон измерений объемной доли определяемого компонента, %

    Пределы допускаемой основной абсолютной погрешности, объемная доля, %

    Предел допускаемого времени установления выходного сигнала Tot9d, С

    Цена деления наименьшего разряда дисплея, объемная доля,%

    Диоксид углерода (СО2)

    от 0 до 2

    от 0 до 2

    ±0,1

    15

    0,02

    от 0 до 5

    от 0 до 5

    ±0,2

    15

    0,05

    25

    1

    ” В нормальных условиях измерений (температура окружающей среды от +15 до +25 °C, относительная влажность от 30 до 80 %, атмосферное давление от 97,3 до 105,3 кПа), для анализируемых сред, содержащих только один определяемый компонент.

    Значения времени установления показаний определены с использованием насадки при расходе газовой смеси от 0,9 до 1,1 дм3/мин.

    2

    Стандартный XCell Digital Sensor и XCell Digital Sensor, устойчивый к водороду (СО-Н2 resistant).

    3

    ‘'Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР. Цена деления наименьшего разряда дисплея 1 % НКПР.

    4

    Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

    5

    Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР.

    6

    Значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011; 3> Для анализируемых сред, содержащих только один определяемый компонент; 4> При расходе газовой смеси от 0,9 до 1,1 дм3/мин.

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
