Методика поверки «Системы учета ГСМ ЖЛТЕХ» (РТ МП 3519-449-2016)
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)
УТВЕРЖДАЮ
Заместитель генерального директора
Государственная система обеспечения единства измерений
СИСТЕМЫ УЧЕТА ГСМ ЖЛТЕХ
Методика поверки
РТ-МП-3 519-449-2016
с Изменением № 1
г. Москва
2019 г.
1 ОБЩИЕ ПОЛОЖЕНИЯ-
1.1 Настоящая методика поверки распространяется на системы учета ГСМ ЖЛТЕХ (далее - система), изготовленные ООО «ПРОМТЕХ», г. Москва, и устанавливает объём и методы их первичной и периодической поверок.
-
1.2 Интервал между поверками - 2 года.
(Измененная редакция. Изм. № 1)
2 ОПЕРАЦИИ ПОВЕРКИПри проведении поверки системы выполняются операции, указанные в таблице 1.
Таблица 1- Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при: | |
|
первичной поверке |
периодической поверке | ||
|
Внешний осмотр |
6.1 |
да |
да |
|
Проверка герметичности |
6.2 |
да |
да |
|
Опробование |
6.3 |
да |
да |
|
Определение номинального расхода |
6.4 |
да |
да |
|
Определение погрешности |
6.5 |
да |
да |
|
Проверка достоверности передачи результатов измерений от комплекта ЖЛТЕХ на стационарный комплект ЖЛТЕХ-901 .М |
6.6 |
да |
да |
3 СРЕДСТВА ПОВЕРКИ
-
3.1 Основные средства поверки указаны в таблице 2.
Таблица 2 - Основные средства поверки
|
Номер пункта методики поверки |
Наименование и тип основных средств поверки |
|
6.4, 6.5 |
Эталонные мерники 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 10, 20, 50, 100 дм3 |
|
6.4, 6.5 |
Весы электронные, класс высокий по ГОСТ OIML R 76-1-2011 |
|
6.4, 6.5 |
Секундомер электронный «Интеграл С-01», Госреестр № 44154-10 |
|
6.4, 6.5 |
Термометр цифровой малогабаритный ТЦМ 9410, Госреестр №32156-06 |
|
6.4, 6.5 |
Измеритель плотности жидкостей вибрационный ВИП-2МР, Госреестр № 27163-09, погрешность ±0,1 кг/м3 |
|
6.4, 6.5 |
Прибор комбинированный Testo-610, Госреестр № 38735-08 |
|
6.4, 6.5 |
Барометр-анероид метеорологический БАММ-1, Госреестр № 5738-76 |
|
Примечание - Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью. | |
Таблица 2 (Измененная редакция, Изм. Ns 1)
-
3.2 Средства поверки должны быть поверены и иметь действующие свидетельства о поверке.
При проведении поверки должны выполняться следующие требования безопасности:
-
- к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже второй;
-
- вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;
-
- все разъёмные соединения линий электропитания и линий связи должны быть исправны;
-
- соблюдать требования безопасности, указанные в документации на систему, применяемое средство поверки и вспомогательное оборудование;
-
- поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.
При проведении поверки должны быть соблюдены следующие условия:
-
- относительная влажность окружающего воздуха не более 95 %;
-
- атмосферное давление от 84 до 106 кПа;
-
- температура окружающей среды при первичной поверке (20 ± 5) °C;
-
- температура окружающей среды от минус 40 °C до плюс 40 °C;
-
- температура поверочной среды от минус 40 °C плюс 40 °C.
-
6.1 Внешний осмотр
При внешнем осмотре проверяется:
-
- соответствие комплектности системы требованиям паспорта;
-
- отсутствие механических повреждений, не позволяющих провести поверку;
-
- отсутствие дефектов, препятствующих чтению надписей, маркировки, дисплея. Проверить соответствие идентификационных данных программного обеспечения
(ПО).
Для этого необходимо выполнить следующее:
-
- подключится к отсчетному устройству при помощи блока сопряжения RS485/USB. используя программу «Настройка- Топаз (универсальная)»;
-
- в программе «Настройка- Топаз (универсальная)» выбрать вкладку «Параметры» и нажать кнопку «Считать все»;
-
- проверить соответствие идентификационных данных ПО приведённым в таблице 3.
Таблица 3 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Топаз (К1Е) |
|
Номер версии (идентификационный номер) ПО |
не ниже 501 |
|
Цифровой идентификатор ПО |
5ВА9 hex (23465) |
-
6.2 Проверка герметичности
Герметичность системы проверяют под давлением, создаваемым насосом при закрытом раздаточном кране комплекта ЖЛТЕХ. При проверке герметичности включают насос, заполняют гидравлическую систему топливом и закрывают раздаточный кран.
После выдержки под давлением, при работающем насосе в течение 3 мин, останавливают насос и, не открывая раздаточного крана, выдерживают систему в течение 1 мин. после чего осматривают места соединений.
Систему считают герметичной, если при осмотре соединений комплекта ЖЛТЕХ и раздаточного крана не обнаружено следов течи топлива.
-
6.3 Опробование
Для этого необходимо выполнить следующие действия:
-
- записывают показания счетчика суммарного учета п с отчетного устройства комплекта ЖЛТЕХ при помощи блока сопряжения RS485/USB, используя программу «Настройка 106К1Е»;
-
- выдают установленную задающим устройством дозу;
-
- записывают показания счетчика разового учета q с дисплея комплекта ЖЛТЕХ;
-
- записывают показания счетчика суммарного учета П| с отчетного устройства комплекта ЖЛТЕХ при помощи блока сопряжения RS485/USB, используя программу «Настройка 106К1Е»;
-
- определяют значение выданной дозы по формуле
= (1)
где q 1 - значение дозы, отсчитанное счетчиком суммарного учета, должно быть равно
значению q, л.
Допускается совместить выполнение операции по п. 6.3 с операцией по п. 6.4.
Результат считается положительным, если величина отпущенной дозы, зафиксированная по счетчику суммарного учета, соответствует счетчику разового учета.
Результат записывают в протокол поверки.
-
6.4 Определение погрешности
-
6.4.1 Определение относительной погрешности системы при измерениях объема проводят двукратным измерением выдаваемых доз топлива, указанных в таблице 4, путем непосредственного сличения показаний комплекта ЖЛТЕХ с показанием мерников. При поверке, мерники заполняют в один прием, непосредственно из полностью открытого раздаточного крана комплекта ЖЛТЕХ в последовательности, указанной ниже:
-
-
- патрубок раздаточного крана вставляют в горловину пеногасителя мерника;
-
- указатель разового учета устанавливают в исходное положение и открывают раздаточный кран;
-
- задают дозы выдачи топлива;
-
- выдача дозы в мерник прекращается автоматически, после чего рычаг раздаточного крана опускают в исходное положение; выдачу дозы считают законченной после того, как топливо перестает истекать из патрубка раздаточного крана;
-
- измеряют температуру топлива в мернике. Для этого не позднее чем через 2 мин после прекращения слива топлива сплошной струей через горловину мерника опускают в топливо термометр.
Погрешность системы при измерениях объема вычисляют по формуле
s Kc ^»+A(/»\ioo.
(4)
где Vc - объём дозы топлива, выданной системой, л;
- объём дозы топлива в мернике, л;
ДРл/- температурная поправка, учитывающая изменение вместимости мерника, определяемая по приложению А.
Таблица 4
|
Минимальная доза, выдаваемая системой, л |
Доза для определения погрешности, л |
|
2,5 |
10, 20, 50, 100 |
За результат принимают наибольшее значение погрешности, полученной при измерениях.
Результат считается положительным, если значения относительной основной погрешности каждого из измерений объема при температуре окружающей среды и топлива (20±5) °C, при использовании комплекта ЖЛТЕХ-101.М не превышают ±0,25 % и дополнительной относительной погрешности измерений объема, вызванной изменением температуры окружающей среды и топлива от (20±5) °C, при использовании бортового (стационарного) комплекта ЖЛТЕХ-101.М не превышают ±0,25 %, а при использовании комплекта ЖЛТЕХ-301.М не превышают ±0,15 %.
-
6.4.2 Определение относительной погрешности системы при измерениях массы проводят двукратным измерением выдаваемых доз топлива, указанных в таблице 5, путем непосредственного сличения показаний комплекта ЖЛТЕХ с показанием весов. На весы устанавливается ёмкость вместимостью больше, чем дозы, указанные в таблице 5. При поверке ёмкость заполняют в один прием, непосредственно из полностью открытого раздаточного крана комплекта ЖЛТЕХ-301.М.
Погрешность системы при измерениях массы вычисляют по формуле где Мс- масса дозы топлива, выданная системой, кг;
•100,
(5)
Мц — масса топлива в таре на весах, кг, вычисляют по формуле
в ~ (ММн ~ Ммп) ~ > (6)
Рж ~ Рвозд
где М\т - масса тары до налива топлива, кг (в случае использования весов с устройством тарирования принимают Ммп=® кг);
Ммн ~ масса тары после налива топлива, кг;
Рвозд-плотность воздуха, определяется в соответствии с приложением Б, кг/м3; рж - плотность топлива при температуре налива, кг/м', определяется по Р 50.2.076.2010 с использованием термометра и измерителя плотности или по результатам лабораторного анализа;
(Измененная редакция. Изм. № 1)
Таблица 5
|
Минимальная доза, выдаваемая системой, кг |
Доза для определения погрешности, кг |
|
2,5 |
10, 20, 50, 100 |
За результат принимают наибольшее значение погрешности, полученной при измерениях.
Результат считается положительным, если значения относительной погрешности измерений массы при использовании комплекта ЖЛТЕХ-301.М не превышают ±0,15 %.
-
6.5 Проверка достоверности передачи результатов измерений от комплекта ЖЛТЕХ на стационарный комплект ЖЛТЕХ-901.М
Стационарный комплект ЖЛТЕХ изначально устанавливается в зоне действия Wi-Fi, данные с него передаются автоматически на ЖЛТЕХ-901М. В случае использования бортового комплекта ЖЛТЕХ АТЗ подъезжает на место стоянки. Осуществляется передача данных с бортового комплекта ЖЛТЕХ на ЖЛТЕХ-901М. На экран АРМ стационарного комплекта ЖЛТЕХ-901.М вывести отчет на день проведения поверки по п. 6.4 и сравнить данные в отчете и данные об измерениях при проведении поверки по п. 6.4.
Результат считается положительным, если значения в отчете и на комплекте ЖЛТЕХ совпадают.
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ7.1 При положительных результатах знак поверки наносится на свидетельство о поверке или в паспорт, и измеритель объема или массы в соответствии с рисунком 1.
а)
в)
ж) счетчики-расходомеры массовые «ЭМИС-МАСС 260»

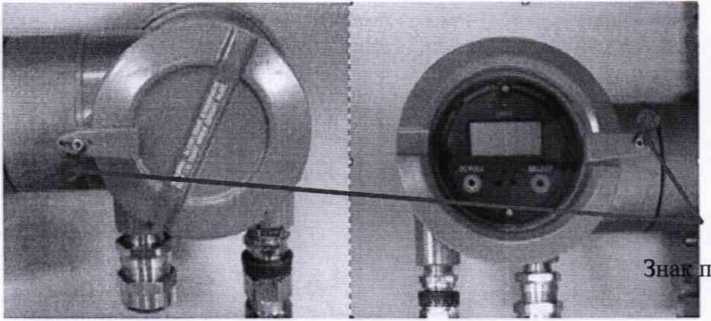

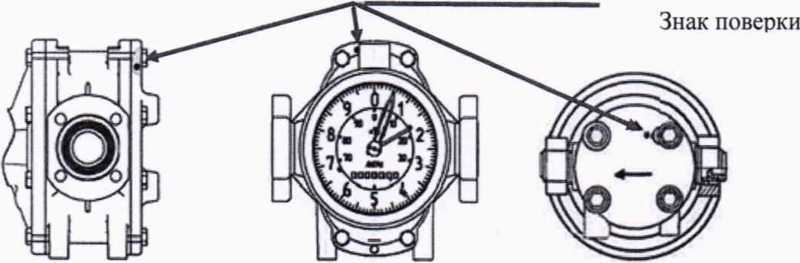

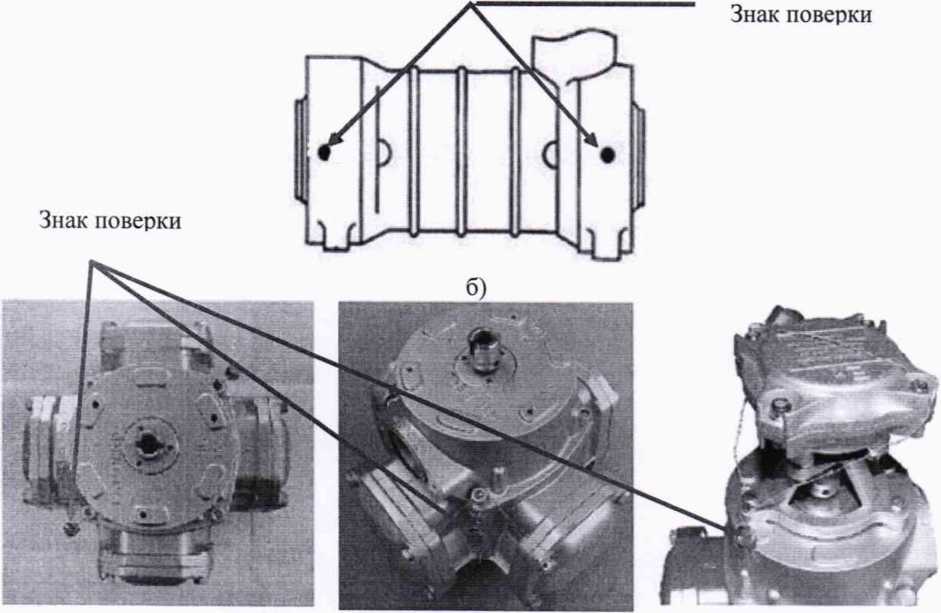

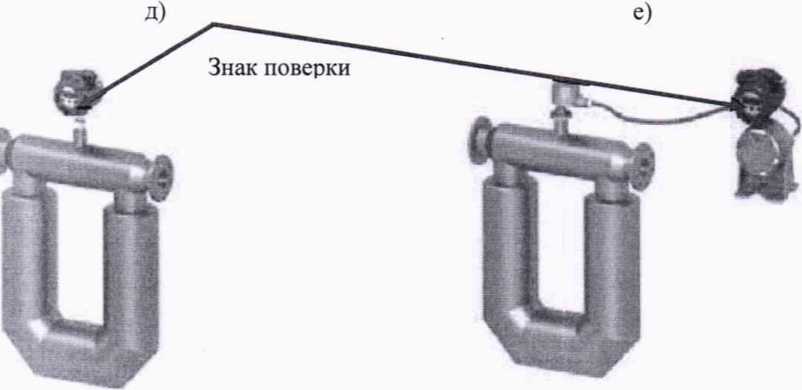

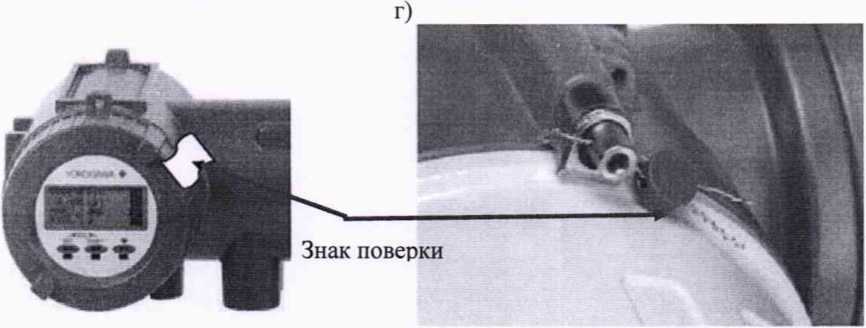

Рисунок 1 - Места нанесения знака поверки: а) счётчики жидкости СЖ, модель СЖ-ПГЮ; б) счётчики жидкости СЖ, модель СЖ-ППВ; в) измерители объёма RSJ-50 г) счетчики-расходомеры массовые Micro Motion; д) счетчики - расходомеры массовые кориолисовые ROTAMASS; е) расходомеры массовые Promass; ж) счетчики-расходомеры массовые «ЭМИС-МАСС 260». Пломбировка расходомера-счетчика массового OPTIMASS х400 не предусмотрена.
-
7.2 При отрицательных результатах поверки системы оформляют извещение о непригодности с указанием причин.
В.И. Беда
И.В. Беликов
Разработали:
Начальник лаборатории № 449
Ведущий инженер по метрологии лаборатории № 44
Приложение А (обязательное)
Изменение вместимости мерников в зависимости от температуры его стенокИзменение вместимости мерников из медных сплавов в зависимости от температуры его стенок приведены в таблицах А. 1 и А.2.
Номинальная температура воздуха - 20 °C.
Таблицы А.1 и А.2 составлены по формуле
AVM = Vt - V20 = V20-(t - 20) P, (A.l)
где AVM - поправка температурная, учитывающая изменение объема мерника;
V - вместимость мерника при температуре измерений, л;
V2o - вместимость мерника при температуре стенок плюс 20 °C, л;
Р - коэффициент объемного расширения материала мерника;
I - температура стенок мерника, °C. р = 53* 10‘6 1 /°C (для мерника из медных сплавов) р = 36’10‘6 1/°С (для мерника из нержавеющей стали)
Таблица А.1 - Изменение вместимости мерников из медных сплавов в зависимости от
температуры его стенок
|
Температура, °C |
5 л |
10 |
л |
50 |
л |
101 |
) л | |
|
л |
мл |
л |
мл |
л |
мл |
л |
мл | |
|
-40 |
-0,016 |
-16 |
-0,032 |
-32 |
-0,160 |
-160 |
-0,320 |
-320 |
|
-35 |
-0,015 |
-15 |
-0,029 |
-29 |
-0,145 |
-145 |
-0,290 |
-290 |
|
-30 |
-0,014 |
-14 |
-0,027 |
-27 |
-0,135 |
-135 |
-0,270 |
-270 |
|
-25 |
-0,012 |
-12 |
-0,024 |
-24 |
-0,120 |
-120 |
-0,240 |
-240 |
|
-20 |
-0,011 |
-11 |
-0.021 |
-21 |
-0,105 |
-105 |
-0,210 |
-210 |
|
-15 |
-0,009 |
-9 |
-0,018 |
-18 |
-0.090 |
-90 |
-0,180 |
-180 |
|
-10 |
-0,008 |
-8 |
-0,016 |
-16 |
-0,080 |
-80 |
-0,160 |
-160 |
|
-5 |
-0,007 |
-7 |
-0.014 |
-14 |
-0,070 |
-70 |
-0,140 |
-140 |
|
0 |
-0,006 |
-6 |
-0,011 |
-11 |
-0,055 |
-55 |
-0,110 |
-ПО |
|
+5 |
-0.004 |
-4 |
-0,008 |
-8 |
-0,040 |
-40 |
-0,080 |
-80 |
|
+10 |
-0,003 |
-3 |
-0,006 |
-6 |
-0,030 |
-30 |
-0,060 |
-60 |
|
+15 |
-0,002 |
-2 |
-0,003 |
-3 |
-0,015 |
-15 |
-0,030 |
-30 |
|
+20 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+25 |
+0,002 |
+2 |
+0,003 |
+3 |
+0,015 |
+ 15 |
+0,030 |
+30 |
|
+30 |
+0,003 |
+3 |
+0,006 |
+6 |
+0,030 |
+30 |
+0,060 |
+60 |
|
+35 |
+0,004 |
+4 |
+0,008 |
+8 |
+0,040 |
+40 |
+0,080 |
+80 |
|
+40 |
+0,006 |
+6 |
+0,011 |
+11 |
+0,055 |
+55 |
+0,110 |
+110 |
Таблица А.2 - Изменение вместимости мерников из нержавеющей стали в зависимости от
температуры его стенок
|
Температура, °C |
5 л |
10 л |
50 л |
100 л | ||||
|
л |
мл |
л |
мл |
л |
мл |
л |
мл | |
|
-40 |
-0,011 |
-И |
-0,022 |
-22 |
-0,110 |
-110 |
-0,220 |
-220 |
|
-35 |
-0,010 |
-10 |
-0,020 |
-20 |
-0,100 |
-100 |
-0,200 |
-200 |
|
-30 |
-0,009 |
-9 |
-0,018 |
-18 |
-0,090 |
-90 |
-0.180 |
-180 |
продолжение таблицы А.2
|
Температура, °C |
5 л |
Юл |
50 л |
100 л | ||||
|
л |
мл |
л |
мл |
л |
мл |
л |
мл | |
|
-25 |
-0,008 |
-8 |
-0,016 |
-16 |
-0,080 |
-80 |
-0,160 |
-160 |
|
-20 |
-0,007 |
-7 |
-0,014 |
-14 |
-0,070 |
-70 |
-0,140 |
-140 |
|
-15 |
-0,006 |
-6 |
-0,013 |
-13 |
-0,065 |
-65 |
-0,130 |
-130 |
|
-10 |
-0,005 |
-5 |
-0,011 |
-11 |
-0,055 |
-55 |
-0,110 |
-НО |
|
-5 |
-0,004 |
-4 |
-0,009 |
-9 |
-0,045 |
-45 |
-0,090 |
-90 |
|
0 |
-0,003 |
-3 |
-0,007 |
-7 |
-0,035 |
-35 |
-0,070 |
-70 |
|
+5 |
-0,0025 |
-2,5 |
-0,005 |
-5 |
-0,025 |
-25 |
-0,050 |
-50 |
|
+10 |
-0,002 |
-2 |
-0,004 |
-4 |
-0,020 |
-20 |
-0,040 |
-40 |
|
+15 |
-0,001 |
-1 |
-0,002 |
-2 |
-0,010 |
-10 |
-0,020 |
-20 |
|
+20 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+25 |
+0,001 |
+1 |
+0,002 |
+2 |
+0,010 |
+10 |
+0,020 |
+20 |
|
+30 |
+0,002 |
+2 |
+0,004 |
+4 |
+0,020 |
+20 |
+0,040 |
+40 |
|
+35 |
+0,0025 |
+2,5 |
+0,005 |
+5 |
+0,025 |
+25 |
+0,050 |
+50 |
|
+40 |
+0,003 |
+3 |
+0,007 |
+7 |
+0,035 |
+35 |
+0,070 |
+70 |
Приложение А (Измененная редакция, Изм. № 1)
Приложение Б (Обязательное) (Измененная редакция. Изм. № 1)
Д аблина Б. I - плотность воздуха
88
86
84
Температура
Плотность воздуха. кг/мЗ, при абсолютном давлении воздуха
|
воздуха. °C |
Относительная влажность воздуха. % | |||||||||||||||||
|
30 |
40 |
50 |
60 |
70 |
80 |
30 |
40 |
50 |
60 |
70 |
80 |
30 |
40 |
50 |
60 |
70 |
80 | |
|
-40 |
1.2563 |
1.2563 |
1.2563 |
1.2563 |
1.2563 |
1.2563 |
1.2863 |
1.2863 |
1.2863 |
1.2862 |
1.2862 |
1.2862 |
1.3162 |
1.3162 |
1,3162 |
1.3162 |
1,3162 |
1.3162 |
|
-38 |
1.2456 |
1.2456 |
1.2456 |
1.2456 |
1.2455 |
1.2455 |
1.2753 |
1.2753 |
1.2753 |
1,2752 |
1.2752 |
1.2752 |
1.3050 |
1.3050 |
1.3049 |
1.3049 |
1.3049 |
1.3049 |
|
-36 |
1.2350 |
1,2350 |
1.2350 |
1.2350 |
1.2350 |
1,2350 |
1.2645 |
1,2645 |
1.2644 |
1,2644 |
1.2644 |
1.2644 |
1,2939 |
1.2939 |
1.2939 |
1.2939 |
1.2939 |
1.2938 |
|
-34 |
1,2247 |
1.2246 |
1,2246 |
1.2246 |
1.2246 |
1.2246 |
1,2538 |
1.2538 |
1.2538 |
1,2538 |
1.2538 |
1.2538 |
1.2830 |
1,2830 |
1,2830 |
1.2830 |
1.2830 |
1.2829 |
|
-32 |
1.2144 |
1.2144 |
1.2144 |
1,2144 |
1.2144 |
1.2143 |
1,2434 |
1,2434 |
1,2433 |
1,2433 |
1,2433 |
1.2433 |
1,2723 |
1.2723 |
1.2723 |
1,2723 |
1.2722 |
1.2722 |
|
-30 |
1,2044 |
1.2044 |
1.2044 |
1.2043 |
1.2043 |
1.2043 |
1.2331 |
1,2331 |
1,2331 |
1,2330 |
1.2330 |
1,2330 |
1.2618 |
1.2618 |
1,2618 |
1.2617 |
1,2617 |
1,2617 |
|
-28 |
1,1945 |
1,1945 |
1.1945 |
1.1944 |
1.1944 |
1.1944 |
1,2230 |
1,2230 |
1,2229 |
1.2229 |
1,2229 |
1.2228 |
1.2515 |
1,2514 |
1.2514 |
1,2514 |
1,2513 |
1,2513 |
|
-26 |
1.1848 |
1.1848 |
1.1847 |
1.1847 |
1.1846 |
1.1846 |
1.2130 |
1.2130 |
1.2130 |
1.2129 |
1.2129 |
1,2128 |
1.2413 |
1.2412 |
1.2412 |
1,2412 |
1,2411 |
1,2411 |
|
-24 |
1.1752 |
1.1752 |
1.1751 |
1,1751 |
1.1750 |
1,1750 |
1.2032 |
1.2032 |
1,2031 |
1,2031 |
1,2031 |
1,2030 |
1.2313 |
1,2312 |
1.2312 |
1,2311 |
1,2311 |
1,2310 |
|
-22 |
1.1658 |
1.1658 |
1.1657 |
1.1656 |
1,1656 |
1.1655 |
1.1936 |
1.1935 |
1,1935 |
1.1934 |
1,1934 |
1.1933 |
1.2214 |
1.2213 |
1.2213 |
1,2212 |
1.2212 |
1,2211 |
|
-20 |
1.1565 |
1.1565 |
1.1564 |
1.1563 |
1,1563 |
1,1562 |
1,1841 |
1.1840 |
1,1840 |
1.1839 |
1,1838 |
1.1838 |
1,2117 |
1.2116 |
1,2115 |
1,2115 |
1.2114 |
1.2113 |
|
-18 |
1.1474 |
1.1473 |
1.1473 |
1,1472 |
1,1471 |
1.1470 |
1,1747 |
1,1747 |
1.1746 |
1,1745 |
1,1744 |
1,1744 |
1,2021 |
1.2020 |
1,2019 |
1.2019 |
1,2018 |
1,2017 |
|
-16 |
1.1384 |
1.1383 |
1,1382 |
1,1381 |
1.1380 |
1,1380 |
1,1655 |
1,1654 |
1,1654 |
1,1653 |
1,1652 |
1,1651 |
1,1927 |
1.1926 |
1.1925 |
1.1924 |
1,1923 |
1.1922 |
|
-14 |
1,1295 |
1.1294 |
1.1293 |
1,1292 |
1,1291 |
1,1290 |
1.1565 |
1.1564 |
1.1563 |
1.1561 |
1.1560 |
1.1559 |
1,1834 |
1,1833 |
1,1832 |
1.1831 |
1.1830 |
1,1829 |
|
-12 |
1.1208 |
1.1207 |
1.1206 |
1.1204 |
1,1203 |
1,1202 |
1,1475 |
1.1474 |
1.1473 |
1,1472 |
1,1470 |
1.1469 |
1,1742 |
1.1741 |
1,1740 |
1,1739 |
1,1737 |
1.1736 |
|
-К) |
1,1122 |
1.1121 |
1,1119 |
1,1118 |
1,1116 |
1.1115 |
1.1387 |
1.1386 |
1,1384 |
1,1383 |
1,1381 |
1.1380 |
1.1652 |
1.1651 |
1,1649 |
1,1648 |
1,1646 |
1.1645 |
|
-8 |
1.1037 |
1,1035 |
1.1034 |
1,1032 |
1,1030 |
1,1029 |
1,1300 |
1,1299 |
1.1297 |
1.1295 |
1,1294 |
1.1292 |
1.1563 |
1.1562 |
1.1560 |
1,1558 |
1.1557 |
1.1555 |
|
-6 |
1.0953 |
1.0951 |
1.0950 |
1,0948 |
1,0946 |
1.0944 |
1.1214 |
1.1213 |
1,1211 |
1,1209 |
1,1207 |
1.1205 |
1,1476 |
1.1474 |
1.1472 |
1,1470 |
1,1468 |
1,1466 |
|
-4 |
1,0871 |
1.0869 |
1,0866 |
1.0864 |
1.0862 |
1,0860 |
1.1130 |
1,1128 |
1.1126 |
1,1123 |
1,1121 |
1.1119 |
1,1389 |
1.1387 |
1.1385 |
1,1382 |
1.1380 |
1.1378 |
|
-2 |
1,0789 |
1.0787 |
1.0784 |
1,0782 |
1,0779 |
1.0777 |
1,1047 |
1.1044 |
1.1041 |
1,1039 |
1,1036 |
1,1034 |
1.1304 |
1,1301 |
1,1299 |
1.1296 |
1,1294 |
1.1291 |
|
0 |
1.0709 |
1.0706 |
1.0703 |
1.0700 |
1.0697 |
1.0694 |
1.0964 |
1.0961 |
1.0958 |
1,0955 |
1.0952 |
1,0950 |
1,1220 |
1,1217 |
1.1214 |
1,1211 |
1,1208 |
1.1205 |
|
2 |
1.0629 |
1.0626 |
1.0623 |
1,0619 |
1,0616 |
1.0613 |
1.0883 |
1.0880 |
1.0876 |
1,0873 |
1,0869 |
1.0866 |
1,1136 |
1.1133 |
1,1130 |
1,1126 |
1,1123 |
1,1120 |
|
4 |
1.0551 |
1.0547 |
1.0543 |
1.0539 |
1,0536 |
1.0532 |
1,0803 |
1.0799 |
1,0795 |
1,0791 |
1,0787 |
1.0783 |
1,1054 |
1.1050 |
1.1047 |
1,1043 |
1,1039 |
1.1035 |
|
6 |
1,0473 |
1.0469 |
1.0465 |
1.0460 |
1,0456 |
1.0451 |
1.0723 |
1,0719 |
1,0714 |
1,0710 |
1,0706 |
1,0701 |
1.0973 |
1,0969 |
1.0964 |
1,0960 |
1,0955 |
1,0951 |
|
8 |
1.0397 |
1.0392 |
1.0387 |
1.0382 |
1,0377 |
1.0372 |
1.0645 |
1,0640 |
1.0635 |
1,0630 |
1,0625 |
1.0620 |
1.0893 |
1.0888 |
1.0883 |
1.0878 |
1.0873 |
1.0868 |
|
10 |
1.0321 |
1.0315 |
1.0310 |
1,0304 |
1,0298 |
1,0293 |
1.0567 |
1,0562 |
1.0556 |
1.0550 |
1.0545 |
1,0539 |
1.0814 |
1.0808 |
1,0802 |
1,0796 |
1.0791 |
1.0785 |
|
12 |
1.0246 |
1,0240 |
1.0233 |
1.0227 |
1,0220 |
1,0214 |
1.0491 |
1,0484 |
1.0478 |
1.0471 |
1.0465 |
1.0458 |
1,0735 |
1.0729 |
1.0722 |
1,0716 |
1,0709 |
1.0703 |
|
14 |
1,0172 |
1,0164 |
1.0157 |
1,0150 |
1.0143 |
1.0135 |
1.0415 |
1,0407 |
1.0400 |
1,0393 |
1.0385 |
1,0378 |
1,0657 |
1.0650 |
1.0643 |
1,0635 |
1,0628 |
1.0621 |
|
16 |
1.0098 |
1,0090 |
1,0082 |
1.0074 |
1,0065 |
1,0057 |
1.0339 |
1,0331 |
1.0323 |
1.0315 |
1.0306 |
1.0298 |
1.0581 |
1,0572 |
1,0564 |
1,0556 |
1,0547 |
1.0539 |
|
18 |
1.0025 |
1,0016 |
1.0007 |
0,9997 |
0,9988 |
0,9979 |
1,0265 |
1,0256 |
1.0246 |
1.0237 |
1.0228 |
1,0218 |
1.0504 |
1.0495 |
1.0486 |
1.0476 |
1.0467 |
1.0458 |
|
20 |
0.9953 |
0,9943 |
0.9932 |
0.9922 |
0,9911 |
0,9901 |
1,0191 |
1,0180 |
1.0170 |
1,0160 |
1.0149 |
1.0139 |
1.0429 |
1,0418 |
1.0408 |
1,0397 |
1,0387 |
1.0376 |
|
22 |
0.9881 |
0.9870 |
0.9858 |
0,9846 |
0.9834 |
0.9823 |
1.0118 |
1.0106 |
1.0094 |
1.0082 |
1.0071 |
1.0059 |
1.0354 |
1.0342 |
1.0330 |
1.0319 |
1.0307 |
1.0295 |
|
24 |
0,9810 |
0.9797 |
0,9784 |
0.9771 |
0,9758 |
0,9744 |
1,0045 |
1 .(Х)32 |
1,0019 |
1,0005 |
0,9992 |
0.9979 |
1,0279 |
1.0266 |
1,0253 |
1.0240 |
1,0227 |
1,0214 |
|
26 |
0.9740 |
0,9725 |
0.9710 |
0.9695 |
0.9681 |
0.9666 |
0,9973 |
0.9958 |
0,9943 |
0.9928 |
0,9914 |
0.9899 |
1.0206 |
1.0191 |
1.0176 |
1.0161 |
1.0147 |
1,0132 |
|
28 |
0.9669 |
0.9653 |
0,9636 |
0,9620 |
0.9603 |
0,9587 |
0.9901 |
0,9884 |
0,9868 |
0.9851 |
0.9835 |
0.9819 |
1,0132 |
1.0116 |
1.0099 |
1,0083 |
1.0066 |
1,0050 |
|
30 |
0.9599 |
0,9581 |
0.9563 |
0,9544 |
0,9526 |
0,9508 |
0.9829 |
0,9811 |
0.9793 |
0.9774 |
0.9756 |
0,9738 |
1.0059 |
1.0041 |
1.0022 |
1,0004 |
0.9986 |
0.9968 |
|
32 |
0.9530 |
0,9509 |
0.9489 |
0,9468 |
0.9448 |
0.9428 |
0,9758 |
0.9738 |
0,9717 |
0,9697 |
0.9676 |
0.9656 |
0,9986 |
0,9966 |
0,9946 |
0.9925 |
0.9905 |
0,9885 |
|
34 |
0.9460 |
0.9438 |
0.9415 |
0,9392 |
0.9370 |
0.9347 |
0.9687 |
0.9664 |
0.9642 |
0.9619 |
0.9597 |
0.9574 |
0.9914 |
0.9891 |
0,9869 |
0.9846 |
0.9823 |
0.9801 |
|
36 |
0,9391 |
0.9366 |
0,9341 |
0,9316 |
0,9291 |
0.9266 |
0.9616 |
0.9591 |
0.9566 |
0,9541 |
0,9516 |
0.9491 |
0.9842 |
0.9817 |
0,9792 |
0,9766 |
0,9741 |
0,9716 |
|
38 |
0.9322 |
0.9294 |
0,9266 |
0,9238 |
0.9211 |
0.9183 |
0.9546 |
0,9518 |
0.9490 |
0.9462 |
0.9435 |
0.9407 |
0.9770 |
0.9742 |
0.9714 |
0.9686 |
0,9659 |
0.9631 |
|
40 |
0,9253 |
0,9222 |
0,9191 |
0,9160 |
0,9130 |
0.9099 |
0.9475 |
0.9444 |
0.9414 |
0,9383 |
0.9352 |
0.9322 |
0,9698 |
0.9667 |
0,9636 |
0.9606 |
0.9575 |
0.9544 |
|
11лотность |
воздуха, кг/мЗ, при абсолютном давлении воздуха | |||||||||||||||||
|
Температура |
90 |
92 |
94 | |||||||||||||||
|
воздуха, °C |
Относительная влажность воздуха. % | |||||||||||||||||
|
30 |
40 |
50 |
60 |
70 |
80 |
30 |
40 |
50 |
60 |
70 |
80 |
30 |
40 |
50 |
60 |
70 |
80 | |
|
-40 |
1.3462 |
1.3462 |
1.3462 |
1,3461 |
1.3461 |
1,3461 |
1.3761 |
1,3761 |
1,3761 |
1,3761 |
1.3761 |
1.3761 |
1.4061 |
1.4061 |
1.4061 |
1.4060 |
1.4060 |
1.4060 |
|
-38 |
1.3347 |
1.3347 |
1.3346 |
1.3346 |
1.3346 |
1.3346 |
1.3644 |
1,3643 |
1.3643 |
1.3643 |
1.3643 |
1.3643 |
1.3941 |
1.3940 |
1.3940 |
1,3940 |
1.3940 |
1.3940 |
|
-36 |
1.3234 |
1.3233 |
1.3233 |
1.3233 |
1.3233 |
1.3233 |
1.3528 |
1.3528 |
1.3528 |
1.3527 |
1.3527 |
1.3527 |
1.3822 |
1.3822 |
1.3822 |
1.3822 |
1.3822 |
1.3822 |
|
-34 |
1.3122 |
1,3122 |
1.3122 |
1.3122 |
1.3122 |
1.3121 |
1.3414 |
1,3414 |
1,3414 |
1.3414 |
1.3413 |
1.3413 |
1.3706 |
1.3706 |
1.3706 |
1.3706 |
1.3705 |
1.3705 |
|
-32 |
1.3013 |
1.3013 |
1,3012 |
1,3012 |
1.3012 |
1.3012 |
1.3302 |
1.3302 |
1.3302 |
1,3302 |
1,3301 |
1.3301 |
1.3592 |
1.3592 |
1.3591 |
1.3591 |
1.3591 |
1.3591 |
|
-30 |
1.2905 |
1,2905 |
1.2905 |
1.2904 |
1.2904 |
1.2904 |
1.3192 |
1,3192 |
1.3192 |
1,3191 |
1,3191 |
1,3191 |
1,3479 |
1.3479 |
1.3479 |
1.3479 |
1.3478 |
1.3478 |
|
-28 |
1.2799 |
1,2799 |
1,2799 |
1.2798 |
1,2798 |
1,2798 |
1.3084 |
1,3084 |
1.3083 |
1.3083 |
1.3083 |
1,3082 |
1.3369 |
1.3368 |
1,3368 |
1,3368 |
1.3367 |
1.3367 |
|
-26 |
1.2695 |
1.2695 |
1.2694 |
1.2694 |
1.2694 |
1.2693 |
1.2978 |
1,2977 |
1.2977 |
1.2976 |
1.2976 |
1.2976 |
1.3260 |
1.3260 |
1.3259 |
1.3259 |
1.3258 |
1.3258 |
|
-24 |
1.2593 |
1.2592 |
1,2592 |
1.2591 |
1.2591 |
1.2590 |
1.2873 |
1,2872 |
1,2872 |
1.2871 |
1.2871 |
1.2870 |
1,3153 |
1,3152 |
1.3152 |
1,3151 |
1,3151 |
1.3150 |
|
-22 |
1.2492 |
1,2491 |
1,2491 |
1.2490 |
1.2489 |
1.2489 |
1.2770 |
1,2769 |
1,2768 |
1,2768 |
1.2767 |
1.2767 |
1,3047 |
1.3047 |
1.3046 |
1.3046 |
1,3045 |
1,3045 |
|
-20 |
1.2392 |
1,2392 |
1,2391 |
1.2390 |
1,2390 |
1.2389 |
1.2668 |
1,2667 |
1,2667 |
1.2666 |
1.2665 |
1.2665 |
1.2944 |
1,2943 |
1,2942 |
1,2942 |
1,2941 |
1,2940 |
|
-18 |
1.2294 |
1,2294 |
1.2293 |
1.2292 |
1,2291 |
1,2291 |
1.2568 |
1,2567 |
1,2566 |
1,2566 |
1,2565 |
1.2564 |
1.2841 |
1.2841 |
1.2840 |
1.2839 |
1,2838 |
1,2838 |
|
-16 |
1.2198 |
1,2197 |
1,2196 |
1.2195 |
1.2194 |
1,2194 |
1,2469 |
1,2468 |
1.2468 |
1.2467 |
1,2466 |
1.2465 |
1,2741 |
1,2740 |
1.2739 |
1.2738 |
1.2737 |
1.2736 |
|
-14 |
1,2103 |
1,2102 |
1,2101 |
1.2100 |
1,2099 |
1,2098 |
1,2372 |
1,2371 |
1.2370 |
1.2369 |
1,2368 |
1.2367 |
1,2642 |
1,2640 |
1,2639 |
1,2638 |
1,2637 |
1,2636 |
|
-12 |
1.2009 |
1,2008 |
1.2007 |
1.2006 |
1.2005 |
1.2003 |
1.2277 |
1.2275 |
1,2274 |
1.2273 |
1,2272 |
1.2270 |
1.2544 |
1,2543 |
1.2541 |
1.2540 |
1,2539 |
1,2538 |
|
-10 |
1.1917 |
1.1916 |
1.1914 |
1.1913 |
1.1912 |
1.1910 |
1.2182 |
1.2181 |
1,2179 |
1.2178 |
1,2177 |
1,2175 |
1.2447 |
1,2446 |
1,2445 |
1,2443 |
1,2442 |
1,2440 |
|
-8 |
1.1826 |
1,1825 |
1.1823 |
1.1821 |
1.1820 |
1.1818 |
1.2089 |
1,2088 |
1,2086 |
1,2084 |
1,2083 |
1,2081 |
1,2353 |
1,2351 |
1.2349 |
1.2348 |
1,2346 |
1.2344 |
|
-6 |
1.1737 |
1.1735 |
1.1733 |
1.1731 |
1.1729 |
1,1727 |
1.1998 |
1,1996 |
1,1994 |
1,1992 |
1.1990 |
1.1988 |
1.2259 |
1,2257 |
1,2255 |
1.2253 |
1.2251 |
1.2249 |
|
-4 |
1.1648 |
1,1646 |
1,1644 |
1.1642 |
1,1639 |
1.1637 |
1.1907 |
1,1905 |
1,1903 |
1,1901 |
1.1898 |
1.1896 |
1.2167 |
1,2164 |
1.2162 |
1,2160 |
1,2158 |
1.2155 |
|
-2 |
1.1561 |
1,1558 |
1,1556 |
1.1553 |
1.1551 |
1,1548 |
1.1818 |
1,1816 |
1,1813 |
1,1811 |
1.1808 |
1.1805 |
1.2075 |
1,2073 |
1.2070 |
1.2068 |
1,2065 |
1.2063 |
|
0 |
1.1475 |
1,1472 |
1,1469 |
1,1466 |
1,1463 |
1.1460 |
1.1730 |
1,1727 |
1,1724 |
1.1721 |
1.1718 |
1,1715 |
1,1986 |
1,1983 |
1.1980 |
1,1977 |
1,1974 |
1.1971 |
|
2 |
1,1390 |
1,1386 |
1,1383 |
1,1380 |
1,1376 |
1,1373 |
1,1643 |
1,1640 |
1,1637 |
1.1633 |
1.1630 |
1,1626 |
1.1897 |
1,1893 |
1,1890 |
1.1887 |
1,1883 |
1.1880 |
|
4 |
1,1306 |
1.1302 |
1,1298 |
1,1294 |
1.1290 |
1,1287 |
1.1557 |
1,1554 |
1.1550 |
1.1546 |
1,1542 |
1.1538 |
1,1809 |
1,1805 |
1,1801 |
1.1798 |
1.1794 |
1,1790 |
|
6 |
1,1223 |
1,1218 |
1.1214 |
1.1210 |
1,1205 |
1.1201 |
1,1473 |
1,1468 |
1.1464 |
1,1459 |
1,1455 |
1,1451 |
1.1723 |
1,1718 |
1,1714 |
1,1709 |
1,1705 |
1.1700 |
|
8 |
1.1141 |
1,1136 |
1,1131 |
1.1126 |
1.1121 |
1,1116 |
1.1389 |
1,1384 |
1.1379 |
1.1374 |
1.1369 |
1,1364 |
1.1637 |
1,1632 |
1,1627 |
1.1622 |
1,1617 |
1.1612 |
|
10 |
1.1060 |
1,1054 |
1.1048 |
1.1043 |
1,1037 |
1,1031 |
1,1306 |
1,1300 |
1,1295 |
1.1289 |
1,1283 |
1.1278 |
1,1552 |
1,1547 |
1,1541 |
1.1535 |
1.1530 |
1,1524 |
|
12 |
1.0980 |
1,0973 |
1,0967 |
1.0960 |
1.0954 |
1.0947 |
1.1224 |
1,1218 |
1,1211 |
1,1205 |
1,1198 |
1,1192 |
1.1469 |
1.1462 |
1.1456 |
1,1449 |
1,1443 |
1.1436 |
|
14 |
1.0900 |
1.0893 |
1.0886 |
1.0878 |
1.0871 |
1.0864 |
1.1143 |
1.1136 |
1.1128 |
1.1121 |
1,1114 |
1.1106 |
1,1386 |
1,1379 |
1,1371 |
1,1364 |
1.1357 |
1.1349 |
|
16 |
1.0822 |
1.0813 |
1.0805 |
1.0797 |
1,0789 |
1,0780 |
1.1063 |
1,1054 |
1.1046 |
1,1038 |
1,1030 |
1,1021 |
1.1304 |
1,1296 |
1,1287 |
1,1279 |
1.1271 |
1,1263 |
|
18 |
1,0744 |
1.0734 |
1,0725 |
1.0716 |
1.0707 |
1,0697 |
1.0983 |
1,0974 |
1,0965 |
1,0955 |
1.0946 |
1.0937 |
1.1223 |
1,1213 |
1.1204 |
1,1195 |
1,1185 |
1,1176 |
|
20 |
1.0667 |
1,0656 |
1,0646 |
1.0635 |
1.0625 |
1.0614 |
1,0904 |
1,0894 |
1,0883 |
1,0873 |
1.0863 |
1.0852 |
1,1142 |
1,1132 |
1.1121 |
1.1111 |
1.1100 |
1,1090 |
|
22 |
1.0590 |
1.0578 |
1,0566 |
1,0555 |
1.0543 |
1.0531 |
1.0826 |
1,0814 |
1,0803 |
1.0791 |
1,0779 |
1.0767 |
1,1062 |
1,1051 |
1,1039 |
1.1027 |
1,1015 |
1.1004 |
|
24 |
1.0514 |
1.0501 |
1.0488 |
1.0475 |
1.0461 |
1.0448 |
1.0749 |
1.0735 |
1.0722 |
1.0709 |
1.0696 |
1.0683 |
1.0983 |
1,0970 |
1.0957 |
1.0944 |
1,0931 |
1,0917 |
|
26 |
1.0439 |
1.0424 |
1.0409 |
1.0394 |
1.0380 |
1,0365 |
1.0672 |
1.0657 |
1.0642 |
1.0627 |
1.0613 |
1.0598 |
1.0905 |
1,0890 |
1.0875 |
1.0860 |
1.0846 |
1.0831 |
|
28 |
1.0364 |
1.0347 |
1.0331 |
1,0314 |
1.0298 |
1,0281 |
1.0595 |
1,0579 |
1,0562 |
1,0546 |
1,0529 |
1,0513 |
1,0827 |
1,0810 |
1.0794 |
1.0777 |
1,0761 |
1.0744 |
|
30 |
1.0289 |
1.0271 |
1.0252 |
1,0234 |
1.0216 |
1.0198 |
1.0519 |
1,0501 |
1,0482 |
1.0464 |
1.0446 |
1,0427 |
1,0749 |
1.0731 |
1.0712 |
1.0694 |
1,0676 |
1.0657 |
|
32 |
1.0215 |
1.0194 |
1.0174 |
1.0154 |
1,0133 |
1,0113 |
1.0443 |
1.0423 |
1.0402 |
1,0382 |
1,0362 |
1.0341 |
1.0672 |
1,0651 |
1,0631 |
1,0610 |
1,0590 |
1.0570 |
|
34 |
1.0141 |
1,0118 |
1,0096 |
1.0073 |
1,0050 |
1.0028 |
1.0368 |
1,0345 |
1,0323 |
1,0300 |
1,0277 |
1,0255 |
1,0595 |
1,0572 |
1.0549 |
1.0527 |
1,0504 |
1.0482 |
|
36 |
1.0067 |
1,0042 |
1.0017 |
0.9992 |
0,9967 |
0.9942 |
1.0293 |
1.0268 |
1.0242 |
1,0217 |
1.0192 |
1,0167 |
1,0518 |
1.0493 |
1,0468 |
1.0443 |
1,0418 |
1,0393 |
|
38 |
0.9994 |
0,9966 |
0.9938 |
0.9910 |
0,9883 |
0,9855 |
1.0218 |
1.0190 |
1.0162 |
1,0134 |
1,0107 |
1,0079 |
1,0442 |
1,0414 |
1.0386 |
1,0358 |
1,0331 |
1,0303 |
|
40 |
0.9920 |
0.9890 |
0.9859 |
0.9828 |
0.9798 |
0,9767 |
1.0143 |
1.0112 |
1,0081 |
1.0051 |
1,0020 |
0.9990 |
1,0365 |
1,0335 |
1,0304 |
1.0273 |
1,0243 |
1.0212 |
Продолжение таблицы Б. I
|
Температура |
Плотность воздуха. кг/мЗ. при абсолютном давлении воздуха | ||
|
96 |
98 |
100 | |
|
воздуха, °C |
Относительная влажность воздуха, % | ||
|
30 |
40 |
50 |
60 |
70 |
80 |
30 |
40 |
50 |
60 |
70 |
80 |
30 |
40 |
50 |
60 |
70 |
80 | |
|
-40 |
1.4360 |
1,4360 |
1.4360 |
1.4360 |
1.4360 |
1.4360 |
1,4660 |
1.4660 |
1.4660 |
1.4660 |
1.4659 |
1,4659 |
1.4959 |
1,4959 |
1.4959 |
1.4959 |
1.4959 |
1.4959 |
|
-38 |
1.4238 |
1.4237 |
1.4237 |
1.4237 |
1.4237 |
1.4237 |
1,4534 |
1.4534 |
1.4534 |
1.4534 |
1,4534 |
1.4534 |
1.4831 |
1.4831 |
1.4831 |
1.4831 |
1.4831 |
1,4831 |
|
-36 |
1.41 17 |
1.4117 |
1.41 16 |
1.4116 |
1.4116 |
1.4116 |
1.4411 |
1.4411 |
1.4411 |
1.4411 |
1.4411 |
1.4410 |
1,4706 |
1.4706 |
1.4705 |
1.4705 |
1.4705 |
1.4705 |
|
-34 |
1.3998 |
1,3998 |
1.3998 |
1.3998 |
1,3997 |
1.3997 |
1,4290 |
1.4290 |
1.4290 |
1.4289 |
1.4289 |
1.4289 |
1,4582 |
1,4582 |
1.4582 |
1.4581 |
1,4581 |
1.4581 |
|
-32 |
1.3881 |
1.3881 |
1.3881 |
1.3881 |
1.3880 |
1,3880 |
1.4171 |
1.4171 |
1.4170 |
1.4170 |
1.4170 |
1,4170 |
1.4460 |
1.4460 |
1.4460 |
1.4460 |
1.4459 |
1.4459 |
|
-30 |
1,3766 |
1.3766 |
1.3766 |
1.3766 |
1.3765 |
1.3765 |
1.4054 |
1.4053 |
1.4053 |
1.4053 |
1.4053 |
1.4052 |
1,4341 |
1.4340 |
1.4340 |
1.4340 |
1.4340 |
1.4339 |
|
-28 |
1.3654 |
1.3653 |
1.3653 |
1.3653 |
1.3652 |
1,3652 |
1.3938 |
1.3938 |
1.3938 |
1.3937 |
1.3937 |
1.3937 |
1.4223 |
1.4223 |
1.4222 |
1.4222 |
1.4222 |
1,4221 |
|
-26 |
1,3542 |
1,3542 |
1,3542 |
1,3541 |
1.3541 |
1,3540 |
1,3825 |
1.3824 |
1.3824 |
1.3824 |
1,3823 |
1.3823 |
1,4107 |
1.4107 |
1.4106 |
1,4106 |
1.4106 |
1.4105 |
|
-24 |
1.3433 |
1.3432 |
1.3432 |
1.3432 |
1,3431 |
1.3431 |
1,3713 |
1.3713 |
1.3712 |
1.3712 |
1.3711 |
1.3711 |
1,3993 |
1.3993 |
1.3992 |
1.3992 |
1,3991 |
1,3991 |
|
-22 |
1.3325 |
1.3325 |
1.3324 |
1.3324 |
1.3323 |
1,3323 |
1.3603 |
1.3603 |
1,3602 |
1.3602 |
1,3601 |
1,3600 |
1,3881 |
1.3881 |
1.3880 |
1,3879 |
1,3879 |
1,3878 |
|
-20 |
1.3219 |
1.3219 |
1.3218 |
1.3217 |
1.3217 |
1.3216 |
1.3495 |
1.3494 |
1.3494 |
1.3493 |
1.3492 |
1,3492 |
1.3771 |
1.3770 |
1,3769 |
1.3769 |
1.3768 |
1.3767 |
|
-18 |
1.3115 |
1,3114 |
1,3113 |
1,3113 |
1.3112 |
1.3111 |
1.3388 |
1.3388 |
1.3387 |
1.3386 |
1,3385 |
1.3385 |
1,3662 |
1,3661 |
1.3660 |
1.3660 |
1,3659 |
1,3658 |
|
-16 |
1.3012 |
1.3011 |
1.3010 |
1.3009 |
1,3008 |
1.3008 |
1.3283 |
1.3282 |
1.3282 |
1,3281 |
1,3280 |
1,3279 |
1,3555 |
1.3554 |
1,3553 |
1.3552 |
1,3551 |
1.3550 |
|
-14 |
1.2911 |
1.2910 |
1.2909 |
1.2908 |
1,2907 |
1,2905 |
1.3180 |
1.3179 |
1.3178 |
1,3177 |
1,3176 |
1.3175 |
1.3449 |
1,3448 |
1.3447 |
1,3446 |
1,3445 |
1,3444 |
|
-12 |
1.2811 |
1,2810 |
1,2808 |
1,2807 |
1,2806 |
1,2805 |
1,3078 |
1.3077 |
1,3076 |
1.3074 |
1,3073 |
1,3072 |
1,3345 |
1,3344 |
1.3343 |
1.3342 |
1,3340 |
1,3339 |
|
-10 |
1.2713 |
1,2711 |
1.2710 |
1.2708 |
1,2707 |
1,2705 |
1.2978 |
1,2976 |
1,2975 |
1.2973 |
1,2972 |
1,2971 |
1.3243 |
1.3241 |
1.3240 |
1.3239 |
1,3237 |
1.3236 |
|
-8 |
1.2616 |
1,2614 |
1.2612 |
1.2611 |
1,2609 |
1.2607 |
1.2879 |
1,2877 |
1.2875 |
1.2874 |
1,2872 |
1,2870 |
1,3142 |
1,3140 |
1,3138 |
1,3137 |
1,3135 |
1.3134 |
|
-6 |
1.2520 |
1.2518 |
1.2516 |
1.2514 |
1.2512 |
1,2510 |
1.2781 |
1.2779 |
1.2777 |
1.2775 |
1.2773 |
1.2771 |
1.3042 |
1.3040 |
1.3038 |
1,3036 |
1,3035 |
1.3033 |
|
-4 |
1,2426 |
1,2423 |
1,2421 |
1.2419 |
1,2417 |
1,2415 |
1,2685 |
1,2683 |
1,2680 |
1.2678 |
1.2676 |
1,2674 |
1.2944 |
1.2942 |
1.2940 |
1,2937 |
1.2935 |
1,2933 |
|
-2 |
1.2333 |
1,2330 |
1.2328 |
1.2325 |
1,2322 |
1.2320 |
1.2590 |
1,2587 |
1.2585 |
1.2582 |
1,2580 |
1,2577 |
1.2847 |
1.2845 |
1,2842 |
1.2839 |
1.2837 |
1.2834 |
|
0 |
1.2241 |
1,2238 |
1.2235 |
1.2232 |
1.2229 |
1.2226 |
1,2496 |
1,2493 |
1,2490 |
1,2487 |
1,2484 |
1,2481 |
1,2752 |
1,2749 |
1.2746 |
1.2743 |
1,2740 |
1,2737 |
|
2 |
1.2150 |
1.2147 |
1.2143 |
1.2140 |
1.2137 |
1,2133 |
1.2404 |
1,2400 |
1.2397 |
1,2394 |
1.2390 |
1.2387 |
1,2657 |
1.2654 |
1.2650 |
1.2647 |
1,2644 |
1,2640 |
|
4 |
1.2061 |
1.2057 |
1.2053 |
1.2049 |
1,2045 |
1,2041 |
1,2312 |
1.2309 |
1.2305 |
1.2301 |
1.2297 |
1,2293 |
1.2564 |
1,2560 |
1,2556 |
1,2552 |
1,2549 |
1,2545 |
|
6 |
1.1972 |
1.1968 |
1.1964 |
1.1959 |
1.1955 |
1.1950 |
1.2222 |
1,2218 |
1,2213 |
1.2209 |
1.2205 |
1,2200 |
1.2472 |
1,2468 |
1,2463 |
1.2459 |
1,2454 |
1,2450 |
|
8 |
1.1885 |
1.1880 |
1.1875 |
1.1870 |
1.1865 |
1,1860 |
1,2133 |
1,2128 |
1,2123 |
1.2118 |
1,2113 |
1,2108 |
1,2381 |
1,2376 |
1,2371 |
1.2366 |
1,2361 |
1,2356 |
|
10 |
1,1799 |
1,1793 |
1.1787 |
1,1781 |
1.1776 |
1,1770 |
1.2045 |
1.2039 |
1,2033 |
1,2028 |
1,2022 |
1,2016 |
1,2291 |
1.2285 |
1.2280 |
1.2274 |
1,2268 |
1.2263 |
|
12 |
1,1713 |
1.1707 |
1.1700 |
1,1694 |
1,1687 |
1,1681 |
1.1958 |
1.1951 |
1.1945 |
1.1938 |
1,1932 |
1,1925 |
1.2202 |
1.2196 |
1,2189 |
1.2183 |
1.2176 |
1.2170 |
|
14 |
1.1629 |
1,1621 |
1,1614 |
1.1607 |
1.1599 |
1.1592 |
1.1871 |
1.1864 |
1,1857 |
1.1850 |
1,1842 |
1,1835 |
1,2114 |
1.2107 |
1.2100 |
1.2092 |
1.2085 |
1.2078 |
|
16 |
1,1545 |
1.1537 |
1,1528 |
1.1520 |
1.1512 |
1.1504 |
1,1786 |
1,1778 |
1,1770 |
1,1761 |
1.1753 |
1.1745 |
1,2027 |
1.2019 |
1.2011 |
1.2002 |
1,1994 |
1,1986 |
|
18 |
1.1462 |
1.1453 |
1.1444 |
1.1434 |
1.1425 |
1,1416 |
1.1702 |
1.1692 |
1,1683 |
1.1674 |
1.1664 |
1,1655 |
1,1941 |
1.1932 |
1.1922 |
1.1913 |
1.1904 |
1.1895 |
|
20 |
1.1380 |
1.1370 |
1,1359 |
1,1349 |
1.1338 |
1,1328 |
1,1618 |
1,1607 |
1.1597 |
1.1586 |
1.1576 |
1.1566 |
1.1856 |
1,1845 |
1.1835 |
1.1824 |
1.1814 |
1,1803 |
|
22 |
1.1299 |
1.1287 |
1,1275 |
1.1263 |
1.1252 |
1.1240 |
1.1535 |
1.1523 |
1.1511 |
1.1500 |
1,1488 |
1,1476 |
1.1771 |
1,1759 |
1.1747 |
1.1736 |
1,1724 |
1,1712 |
|
24 |
1.1218 |
1.1205 |
1.1191 |
1.1178 |
1.1165 |
1.1152 |
1,1452 |
1.1439 |
1,1426 |
1.1413 |
1,1400 |
1,1387 |
1,1687 |
1.1674 |
1,1661 |
1.1648 |
1,1634 |
1,1621 |
|
26 |
1.1138 |
1.1123 |
1.1108 |
1.1093 |
1.1079 |
1.1064 |
1.1371 |
1.1356 |
1,1341 |
1.1326 |
1,1312 |
1.1297 |
1,1604 |
1.1589 |
1.1574 |
1,1560 |
1,1545 |
1.1530 |
|
28 |
1,1058 |
1.1042 |
1.1025 |
1.1009 |
1,0992 |
1,0976 |
1.1290 |
1.1273 |
1.1257 |
1,1240 |
1,1224 |
1.1207 |
1,1521 |
1.1505 |
1,1488 |
1,1472 |
1.1455 |
1.1439 |
|
30 |
1.0979 |
1.0961 |
1,0942 |
1,0924 |
1,0906 |
1.0887 |
1,1209 |
1,1190 |
1,1172 |
1.1154 |
1,1136 |
1,1117 |
1,1439 |
1.1420 |
1.1402 |
1,1384 |
1,1365 |
1,1347 |
|
32 |
1.0900 |
1.0880 |
1,0859 |
1.0839 |
1.0819 |
1.0798 |
1.1129 |
1.1108 |
1.1088 |
1.1067 |
1,1047 |
1.1027 |
1.1357 |
1.1337 |
1.1316 |
1,1296 |
1.1275 |
1.1255 |
|
34 |
1.0822 |
1.0799 |
1,0776 |
1,0754 |
1.0731 |
1,0709 |
1.1049 |
1.1026 |
1,1003 |
1.0981 |
1,0958 |
1.0936 |
1,1276 |
1.1253 |
1,1230 |
1,1208 |
1,1185 |
1.1162 |
|
36 |
1.0744 |
1.0718 |
1.0693 |
1.0668 |
1,0643 |
1.0618 |
1.0969 |
1.0944 |
1.0919 |
1.0894 |
1.0869 |
1,0844 |
1.1195 |
1,1169 |
1,1144 |
1,1119 |
1.1094 |
1.1069 |
|
38 |
1.0666 |
1,0638 |
1.0610 |
1,0582 |
1,0555 |
1.0527 |
1,0890 |
1,0862 |
1,0834 |
1,0806 |
1,0779 |
1,0751 |
1,1114 |
1,1086 |
1,1058 |
1.1030 |
1,1003 |
1.0975 |
|
40 |
1.0588 |
1.0557 |
1,0526 |
1.0496 |
1,0465 |
1,0435 |
1,0811 |
1,0780 |
1,0749 |
1.0718 |
1.0688 |
1.0657 |
1,1033 |
1.1002 |
1.0972 |
1,0941 |
1.0910 |
1,0880 |
|
I J уУ tZlXZ/» «ОХ til MV 1! |
Плотность |
воздуха, кг/мЗ, при абсолютном давлении воздуха | ||||||||||||||||
|
Температура воздуха, °C |
102 |
104 |
□ |
106 | ||||||||||||||
|
Относительная влажность воздуха, % | ||||||||||||||||||
|
30 |
40 |
50 |
60 |
70 |
80 |
30 |
40 |
50 |
60 |
70 |
80 |
30 |
40 |
50 |
60 |
70 |
80 | |
|
-40 |
1,5259 |
1.5259 |
1,5259 |
1.5259 |
1,5259 |
1,5258 |
1.5559 |
1,5558 |
1,5558 |
1,5558 |
1,5558 |
1.5558 |
1.5963 |
1,5963 |
1,5963 |
1,5963 |
1.5963 |
1.5963 |
|
-38 |
1.5128 |
1.5128 |
1,5128 |
1,5128 |
1.5128 |
1,5128 |
1.5425 |
1,5425 |
1,5425 |
1,5425 |
1,5425 |
1,5425 |
1,5826 |
1.5826 |
1,5826 |
1,5826 |
1.5826 |
1.5826 |
|
-36 |
1,5000 |
1,5000 |
1,5000 |
1,5000 |
1,5000 |
1.4999 |
1,5295 |
1,5294 |
1,5294 |
1,5294 |
1,5294 |
1,5294 |
1,5692 |
1,5692 |
1,5692 |
1,5692 |
1.5692 |
1,5691 |
|
-34 |
1,4874 |
1,4874 |
1.4874 |
1,4873 |
1,4873 |
1,4873 |
1,5166 |
1,5166 |
1,5166 |
1.5165 |
1,5165 |
1,5165 |
1,5560 |
1.5560 |
1,5560 |
1,5560 |
1,5559 |
1.5559 |
|
-32 |
1,4750 |
1,4750 |
1.4749 |
1,4749 |
1,4749 |
1,4749 |
1,5039 |
1,5039 |
1,5039 |
1,5039 |
1,5039 |
1.5038 |
1,5430 |
1,5430 |
1,5430 |
1,5430 |
1,5429 |
1.5429 |
|
-30 |
1.4628 |
1.4628 |
1,4627 |
1.4627 |
1,4627 |
1,4626 |
1.4915 |
1,4915 |
1,4914 |
1.4914 |
1,4914 |
1,4914 |
1,5303 |
1,5302 |
1,5302 |
1,5302 |
1,5302 |
1,5301 |
|
-28 |
1,4508 |
1,4507 |
1.4507 |
1,4507 |
1,4506 |
1,4506 |
1,4793 |
1,4792 |
1,4792 |
1,4792 |
1,4791 |
1,4791 |
1,5177 |
1,5177 |
1,5176 |
1.5176 |
1,5176 |
1,5175 |
|
-26 |
1,4390 |
1,4389 |
1.4389 |
1.4388 |
1,4388 |
1,4388 |
1,4672 |
1,4672 |
1,4671 |
1,4671 |
1,4671 |
1,4670 |
1,5053 |
1,5053 |
1,5053 |
1,5052 |
1,5052 |
1,5051 |
|
-24 |
1,4273 |
1,4273 |
1,4272 |
1,4272 |
1,4272 |
1,4271 |
1,4554 |
1,4553 |
1,4553 |
1,4552 |
1,4552 |
1,4551 |
1,4932 |
1,4931 |
1,4931 |
1.4930 |
1,4930 |
1,4929 |
|
-22 |
1,4159 |
1.4158 |
1,4158 |
1,4157 |
1,4157 |
1,4156 |
1,4437 |
1,4436 |
1,4436 |
1,4435 |
1,4435 |
1,4434 |
1,4812 |
1,4812 |
1,4811 |
1.4810 |
1,4810 |
1,4809 |
|
-20 |
1,4046 |
1,4046 |
1.4045 |
1,4044 |
1,4044 |
1,4043 |
1,4322 |
1,4321 |
1,4321 |
1,4320 |
1,4319 |
1,4319 |
1,4694 |
1,4694 |
1,4693 |
1,4692 |
1,4692 |
1,4691 |
|
-18 |
1.3935 |
1,3935 |
1,3934 |
1,3933 |
1,3932 |
1,3932 |
1,4209 |
1,4208 |
1,4207 |
1,4207 |
1,4206 |
1,4205 |
1,4578 |
1,4577 |
1,4577 |
1,4576 |
1,4575 |
1,4574 |
|
-16 |
1.3826 |
1.3825 |
1.3824 |
1,3823 |
1,3823 |
1,3822 |
1,4097 |
1,4097 |
1,4096 |
1,4095 |
1,4094 |
1,4093 |
1,4464 |
1,4463 |
1,4462 |
1,4461 |
1,4460 |
1,4459 |
|
-14 |
1,3718 |
1,3717 |
1,3716 |
1,3715 |
1,3714 |
1,3713 |
1,3988 |
1,3987 |
1,3986 |
1,3985 |
1,3984 |
1,3982 |
1,4351 |
1,4350 |
1,4349 |
1,4348 |
1,4347 |
1,4346 |
|
-12 |
1.3612 |
1,3611 |
1.3610 |
1.3609 |
1,3608 |
1.3606 |
1,3880 |
1,3878 |
1,3877 |
1,3876 |
1,3875 |
1,3873 |
1,4240 |
1,4239 |
1,4238 |
1,4237 |
1,4235 |
1,4234 |
|
-10 |
1.3508 |
1,3507 |
1,3505 |
1,3504 |
1.3502 |
1,3501 |
1,3773 |
1,3772 |
1,3770 |
1,3769 |
1,3767 |
1,3766 |
1,4131 |
1,4130 |
1,4128 |
1,4127 |
1,4125 |
1,4124 |
|
-8 |
1,3405 |
1,3403 |
1,3402 |
1.3400 |
1,3398 |
1,3397 |
1.3668 |
1,3666 |
1,3665 |
1,3663 |
1,3661 |
1,3660 |
1,4023 |
1,4022 |
1,4020 |
1,4018 |
1,4017 |
1,4015 |
|
-6 |
1,3303 |
1,3301 |
1,3300 |
1,3298 |
1,3296 |
1,3294 |
1,3565 |
1,3563 |
1,3561 |
1,3559 |
1,3557 |
1,3555 |
1,3917 |
1,3915 |
1,3913 |
1,3911 |
1,3909 |
1,3907 |
|
-4 |
1,3203 |
1,3201 |
1,3199 |
1.3197 |
1,3194 |
1,3192 |
1,3462 |
1,3460 |
1,3458 |
1,3456 |
1,3454 |
1,3451 |
1,3812 |
1,3810 |
1,3808 |
1,3806 |
1.3803 |
1,3801 |
|
-2 |
1,3104 |
1.3102 |
1,3099 |
1,3097 |
1,3094 |
1,3092 |
1,3362 |
1,3359 |
1,3357 |
1,3354 |
1,3351 |
1,3349 |
1,3709 |
1,3706 |
1,3704 |
1,3701 |
1,3699 |
1,3696 |
|
0 |
1.3007 |
1,3004 |
1,3001 |
1,2998 |
1,2995 |
1,2992 |
1,3262 |
1,3259 |
1,3256 |
1,3253 |
1,3251 |
1,3248 |
1,3607 |
1,3604 |
1,3601 |
1,3598 |
1,3595 |
1,3592 |
|
2 |
1,2911 |
1.2907 |
1,2904 |
1,2901 |
1,2897 |
1.2894 |
1,3164 |
1,3161 |
1,3157 |
1,3154 |
1,3151 |
1,3147 |
1,3506 |
1,3503 |
1,3500 |
1,3496 |
1,3493 |
1,3490 |
|
4 |
1,2816 |
1.2812 |
1,2808 |
1,2804 |
1,2800 |
1,2796 |
1,3067 |
1,3063 |
1,3060 |
1,3056 |
1,3052 |
1,3048 |
1,3407 |
1,3403 |
1,3399 |
1,3395 |
1,3392 |
1.3388 |
|
6 |
1,2722 |
1,2717 |
1,2713 |
1,2709 |
1,2704 |
1,2700 |
1,2972 |
1,2967 |
1,2963 |
1,2958 |
1,2954 |
1.2950 |
1,3309 |
1,3305 |
1.3300 |
1.3296 |
1,3291 |
1,3287 |
|
8 |
1.2629 |
1.2624 |
1,2619 |
1,2614 |
1.2609 |
1,2604 |
1,2877 |
1,2872 |
1,2867 |
1,2862 |
1,2857 |
1,2852 |
1,3212 |
1,3207 |
1,3202 |
1,3197 |
1,3192 |
1,3187 |
|
10 |
1,2537 |
1.2532 |
1,2526 |
1,2520 |
1,2515 |
1,2509 |
1,2784 |
1,2778 |
1,2772 |
1,2767 |
1,2761 |
1,2755 |
1,3116 |
1,3110 |
1,3105 |
1,3099 |
1,3093 |
1,3088 |
|
12 |
1,2447 |
1.2440 |
1,2434 |
1,2427 |
1,2421 |
1,2414 |
1,2691 |
1,2685 |
1,2678 |
1,2672 |
1,2665 |
1,2659 |
1,3021 |
1,3015 |
1,3009 |
1,3002 |
1,2996 |
1,2989 |
|
14 |
1,2357 |
1,2350 |
1,2342 |
1,2335 |
1,2328 |
1,2321 |
1,2600 |
1.2593 |
1,2585 |
1,2578 |
1,2571 |
1,2563 |
1,2928 |
1,2920 |
1,2913 |
1,2906 |
1.2899 |
1,2891 |
|
16 |
1,2268 |
1,2260 |
1,2252 |
1.2244 |
1,2235 |
1,2227 |
1.2510 |
1,2501 |
1,2493 |
1,2485 |
1,2477 |
1,2468 |
1,2835 |
1,2827 |
1,2819 |
1,2810 |
1,2802 |
1,2794 |
|
18 |
1,2181 |
1,2171 |
1,2162 |
1.2153 |
1,2143 |
1,2134 |
1,2420 |
1,2411 |
1,2401 |
1,2392 |
1,2383 |
1,2374 |
1,2743 |
1,2734 |
1,2725 |
1,2715 |
1,2706 |
1,2697 |
|
20 |
1,2093 |
1.2083 |
1,2073 |
1.2062 |
1,2052 |
1.2041 |
1,2331 |
1,2321 |
1,2310 |
1.2300 |
1,2289 |
1,2279 |
1,2652 |
1,2642 |
1,2631 |
1,2621 |
1,2611 |
1,2600 |
|
22 |
1,2007 |
1,1995 |
1,1984 |
1,1972 |
1,1960 |
1,1949 |
1,2243 |
1,2232 |
1,2220 |
1,2208 |
1,2196 |
1,2185 |
1,2562 |
1,2551 |
1,2539 |
1.2527 |
1,2515 |
1,2504 |
|
24 |
1.1922 |
1.1908 |
1,1895 |
1.1882 |
1,1869 |
1,1856 |
1,2156 |
1,2143 |
1,2130 |
1,2117 |
1,2104 |
1,2090 |
1,2473 |
1,2460 |
1,2447 |
1,2433 |
1,2420 |
1,2407 |
|
26 |
1.1837 |
1,1822 |
1,1807 |
1.1793 |
1,1778 |
1,1763 |
1,2070 |
1,2055 |
1,2040 |
1,2026 |
1,2011 |
1,1996 |
1,2384 |
1,2370 |
1,2355 |
1,2340 |
1,2325 |
1,2311 |
|
28 |
1.1752 |
1,1736 |
1,1720 |
1,1703 |
1,1687 |
1,1670 |
1,1984 |
1,1967 |
1,1951 |
1,1935 |
1,1918 |
1,1902 |
1,2296 |
1,2280 |
1,2264 |
1,2247 |
1,2231 |
1,2214 |
|
30 |
1,1669 |
1.1650 |
1,1632 |
1,1614 |
1,1595 |
1,1577 |
1,1899 |
1,1880 |
1,1862 |
1,1844 |
1.1825 |
1,1807 |
1,2209 |
1,2191 |
1,2172 |
1,2154 |
1,2136 |
1,2118 |
|
32 |
1,1585 |
1,1565 |
1,1545 |
1,1524 |
1,1504 |
1,1484 |
1,1814 |
1,1793 |
1,1773 |
1,1753 |
1,1732 |
1,1712 |
1,2122 |
1,2102 |
1,2081 |
1,2061 |
1,2041 |
1,2020 |
|
34 |
1.1503 |
1,1480 |
1,1457 |
1,1435 |
1.1412 |
1,1389 |
1,1729 |
1,1707 |
1,1684 |
1,1661 |
1.1639 |
1,1616 |
1,2036 |
1,2013 |
1,1990 |
1,1968 |
1,1945 |
1,1923 |
|
36 |
1,1420 |
1,1395 |
1,1370 |
1,1345 |
1,1320 |
1,1295 |
1,1645 |
1,1620 |
1,1595 |
1,1570 |
1,1545 |
1,1520 |
1,1950 |
1,1925 |
1,1900 |
1,1874 |
1,1849 |
1,1824 |
|
38 |
1.1338 |
1,1310 |
1,1282 |
1,1254 |
1,1227 |
1,1199 |
1,1562 |
1,1534 |
1,1506 |
1,1478 |
1,1451 |
1,1423 |
1,1864 |
1,1836 |
1,1808 |
1,1781 |
1,1753 |
1,1725 |
|
40 |
1,1256 |
1,1225 |
1,1194 |
1.1164 |
1,1133 |
1,1102 |
1,1478 |
1,1447 |
1,1417 |
1,1386 |
1,1355 |
1,1325 |
1,1779 |
1,1748 |
1,1717 |
1,1687 |
1,1656 |
1,1625 |
|
Приминание - Г |
1лотность воздуха определена |
по формуле (Е. 1 -1) ГОСТ OIML R 111- |
1-2009 | |||||||||||||||
13
