УТВЕРЖДАЮ

Первый заместитель генерального

директора-заместитель по научной работе

«ВНИИФТРИ»

Ю_____2020 г.

М.п.

А.Н. Щипунов

Государственная система обеспечения единства измерений

Блоки регистрации событий видеоаналитики, времени и местоположения «Шаттл»

Методика поверки

842-20-12 МП р.п. Менделеево 2020 г.

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на блоки регистрации событий видеоаналитики, времени и местоположения «Шаттл» (далее - блоки), изготавливаемые ООО «ПКДС», г. Москва, ООО «СТАБКОМ», г. Москва, и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 2 года.

2 Операции поверки
  • 2.1 При поверке блоков выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А)

8.3

да

да

4 Определение абсолютной инструментальной погрешности определения скорости в диапазоне скоростей от 0 до 90 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А)

8.4

да

да

5 Определение абсолютных инструментальных погрешностей определения координат местоположения в диапазоне скоростей от 0 до 90 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3

8.5

да

да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций, указанных в таблице 1, поверка прекращается и блок бракуется.

  • 2.3 Не допускается проведение поверки отдельных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов.

3 Средства поверки
  • 3.1 При проведении поверки использовать средства измерений и вспомогательные средства, представленные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3

Частотомер универсальный CNT-90XL, пределы допускаемой абсолютной погрешности измерений временных интервалов ±200 нс

8.3

Источник первичный точного времени УКУС-ПИ 02ДМ, пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс

8.4, 8.5

Имитатор сигналов СН-3803М, предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА ГНСС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м, по псевдоскорости 0,005 м/с

  • 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик блоков с требуемой точностью.

  • 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (знаки поверки).

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки блоков допускается инженерно-технический персонал со средним или высшим техническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющие право на проведение поверки.

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки

Поверка проводится в рабочих условиях эксплуатации поверяемых блоков и используемых средств поверки.

7 Подготовка к поверке

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в РЭ поверяемого блока по подготовке его к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

8 Проведение поверки
  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабление элементов, четкость фиксации

их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае блок к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

  • 8.2 Опробование

    • 8.2.1 Собрать схему в соответствии с рисунком 1.

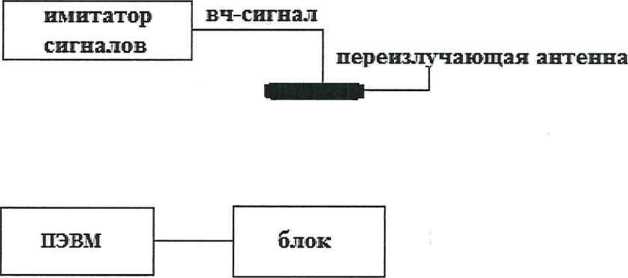

Рисунок 1 - Схема проведения измерений при опробовании, определении абсолютных инструментальных погрешностей определения координат местоположения и скорости

  • 8.2.2 Исключить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере.

  • 8.2.3 Подключить блок к персональному компьютеру, на имитаторе сигналов воспроизвести сценарий для неподвижного объекта.

  • 8.2.4 Открыть эмулятор терминала «Putty» на ПЭВМ (параметры подключения в соответствии с руководством по эксплуатации блока).

  • 8.2.5. В появившемся окне убедиться, что блок рассчитывает координаты местоположения.

  • 8.2.6. Скачать с Блока «Шаттл» текстовый файл ppsserv.version, содержащий обозначение версии ПО, командой: scp Р 2222 user@<IP>:pps_serv.version pps serv.version где <1Р> - это IP-адрес блока в Wi-Fi сети. Убедиться, что имеющиеся на открывшейся странице идентификационные данные (признаки) ПО соответствуют указанным в таблице 3.

Таблица 3

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

FrameRecorderWR

Номер версии (идентификационный номер ПО)

1.0.2

Цифровой идентификатор ПО (контрольная сумма)

dfdldbb339253dab5946af535c95166b

8.2.7 Результаты поверки считать положительными, если выполняются требования п. 8.2.5 -п. 8.2.6.

8.3 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А)

  • 8.3.1 Собрать схему в соответствии с рисунком 2. Для подключения блока к частотомеру использовать кабель из комплекта поставки блока.

Рисунок 2 - Схема проведения измерений при определении абсолютной погрешности синхронизации внутренней шкалы времени блока с национальной шкалой координированного времени UTC(SU)

  • 8.3.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на блок, частотомер CNT-90XL и источник первичный точного времени УКУС-ПИ 02ДМ подготовить их к работе.

  • 8.3.3 Списать с табло частотомера CNT-90XL не менее 10 значений расхождений шкал времени блока и источника первичного точного времени УКУС-ПИ 02ДМ.

  • 8.3.4 Убедиться, что каждое значение разности шкал времени не превышает ±30 мс.

  • 8.3.5 Результаты поверки считать положительными, если выполняются требования п. 8.3.4. В противном случае блок к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

8.4 Определение абсолютной инструментальной погрешности определения скорости в диапазоне скоростей от 0 до 90 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А)

  • 8.4.1 Собрать схему в соответствии с рисунком 1.

  • 8.4.2 Исключить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на блок и имитатор подготовить их к работе.

  • 8.4.3 Подготовить сценарий имитации с параметрами, приведенными в таблице 4 (при первичной поверке), таблице 5 (при периодической поверке), при этом контролировать, чтобы значение PDOP не превышало 3.

'аблица 4

Наименование параметра

Значение параметра

Формируемые спутниковые навигационные сигналы

ГЛОНАСС (L1, код СТ)

GPS (L1, код С/А)

Продолжительность

не менее 30 минут

Начальные              координаты

местоположения (WGS-84)

произвольно

Формируемые параметры движения

Движение по окружности радиусом 5 км со скоростью 90 м/с

Таблица 5

Наименование параметра

Значение параметра

Формируемые спутниковые навигационные сигналы

ГЛОНАСС (L1, код СТ)

GPS (Ь1,код С/А)

Продолжительность

не менее 30 минут

Начальные              координаты

местоположения (WGS-84)

произвольно

Формируемые параметры движения

статика

Подключить блок к персональному компьютеру, на имитаторе сигналов воспроизвести сценарий. Открыть эмулятор терминала «Putty» на ПЭВМ (параметры подключения в соответствии с руководством по эксплуатации блока). Осуществить запись не менее 100 строк измерительной информации (координаты местоположения и скорость) на ПЭВМ при значении геометрического фактора PDOP, рассчитываемым блоком, не более 3.

  • 8.4.4 Определить абсолютную инструментальную погрешность определения скорости при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) по формуле (1):

    (1)

где VдействО) - действительное значение скорости в j-й момент времени, м/с;

V® - измеренное блоком значение скорости в j-й момент времени, м/с.

  • 8.4.5 Результаты поверки считать положительными, если каждое значение, вычисленное по формуле (1), находится в пределах ±0,1 м/с, что соответствует нахождению значения абсолютной инструментальной погрешности определения скорости в диапазоне скоростей от 0 до 90 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) в пределах ±0,1 м/с. В противном случае блок к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

  • 8.5 Определение абсолютных инструментальных погрешностей определения координат местоположения в диапазоне скоростей от 0 до 90 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3

8.5.1 Используя измерительную информацию, полученную в п. 8.4.3, определить абсолютные инструментальные погрешности определения координат местоположения по формулам (2)-(4):

Д™ = тах(В(У - Вдейст (j)),                           (2)

ЛДпах = тах(Г(/>- ^дейст 0)),                             (3)

= rnax(H(j) - ндейст (j)),

(4)

где ВДейст®> Ьдейст®, Ндейств® - действительные значения широты долготы, высоты в j-й момент времени: секунда единицы плоского угла (далее - секунда) (широта, долгота); м (высота);

В®, L®, Н® - измеренные значения широты, долготы, высоты в j-й момент времени, секунда (широта, долгота); м (высота).

  • 8.5.2 Перевести максимальные значения абсолютных погрешностей определения координат местоположения из секунды в метр по формулам (5) и (6):

    - для широты:

    Д^тах 0й) = «гс1 ' /---(секунда);

    7(1-е2 sin2 5)3

    (5)

    - для долготы:

    AZtaxW-arcl • /3—-2——--/^(секунда), 7(1-е2 sin2 <

    (6)

где а - большая полуось эллипсоида, м;

е - первый эксцентриситет эллипсоида;

1" = 0,000004848136811095359933 радиан (arc Г');

В - значение широты, соответствующее ДВ(секунда), АЬ(секунда) в j-ый момент времени, радиан.

  • 8.5.3 Результаты поверки считать положительными, если значения абсолютных инструментальных погрешностей определения координат местоположения в диапазоне скоростей от 0 до 90 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 находятся в пределах ±5 м. В противном случае блок к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

9 Оформление результатов поверки

Результаты поверки блока подтверждаются сведениями о результатах поверки, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца блока или лица, представившего его на поверку, на блок наносится знак поверки, и (или) выдается свидетельство о поверке, и (или) в паспорт блока вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению.

Заместитель генерального директора-начальник          I

НИО-8 ФГУП «ВНИИФТРИ»                            О.В. Денисенко

Начальник лаборатории 8501 ФГУП «ВНИИФТРИ»

А.А. Фролов
