Методика поверки «ИНСТРУКЦИЯ Модернизированные БИВС» (МП 84-15-05)

УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе

А.Н. Щипунов

ФГУП «ВНИИФТРИ»

ИНСТРУКЦИЯ

Модернизированные Б11ВС

МЕТОДИКА ПОВЕРКИ

84-15-05МП

р.п. Менделесво 2015 г.

• 1.1 Настоящая методика распространяется на модернизированные БИВС (далее -МБИВС), изготавливаемые акционерным обществом "Российская корпорация ракетно-космического приборостроения и информационных систем", г. Москва.

• 1.2 Интервал между поверками - один год.

• 2.1 При проведении поверки должны выполняться операции, указанные в

таблице 1. Таблица 1

• 3.1  Рекомендуемые средства поверки, в том числе рабочие эталонные средства измерений приведены в таблице 2.

• 3.2  Все средства поверки, применяемые при поверке средства измерений, должны быть исправны, поверены и иметь свидетельства о поверке или оттиск поверительного

клейма на приборе или технической документации. Таблица 2.

• 3.3 Вместо указанного в таблице 2 средства поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

• 4.1  Поверка должна осуществляться лицами, аттестованными в качестве поверителей в порядке, установленном в ПР 50.2.012-94.

• 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80.

Температура окружающего воздуха, °C.......................................................от 5 до 40;

Относительная влажность воздуха, %..................................................................до 97.

• 7.1 Поверитель должен изучить «Модернизированная БИВС. Руководство по эксплуатации. ИВЯФ.461214.087 РЭ» и руководства по эксплуатации (РЭ) применяемых средств поверки.

• 7.2 Перед проведением операций поверки необходимо:

проверить комплектность рекомендованных (или аналогичных им) средств поверки;

• - заземлить (если это необходимо) рабочие эталоны, средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - комплектность поверяемой МБИВС;

• - отсутствие внешних механических повреждений и неисправностей, влияющих на работоспособность МБИВС;

• - исправность органов управления.

• 8.1.2 Результаты внешнего осмотра считать положительными, если комплектность поверяемой МБИВС соответствует РЭ, отсутствуют внешние механические повреждения.

• 8.2 Опробование

  • 8.2.1 При выключенном состоянии МБИВС включить питание МБИС СН-4002, серверной стойки из состава ИВК МБИВС, табло Sharp, ЮК112М5, ЮК112М8.

  • 8.2.2 Убедиться в отображении на терминале наличия физических связей элементов МБИВС. Убедиться, что измерения от МБИС поступают в ИВК МБИВС.

  • 8.2.3 Проверить идентификационные признаки программного обеспечения (ПО) в соответствии с таблицей 3.

Таблица 3

8.2.4 Результаты опробования считать положительными, если выполняются требования п.п. 8.2.2 и номер версии ПО соответствует указанном} в п. 8.2.3.

• 8.3 Определение метрологических характеристик

  • 8.3.1 Определение среднеквадратического отклонения результата измерений

текущих навигационных параметров

• 8.3.1.1 Собрать схему для проведения измерений в соответствии с рисунком 1.



  от внешнего стандарта частоты и времени

  от внешнего стандарта частоты и времени

  псевдо дальности по коду':

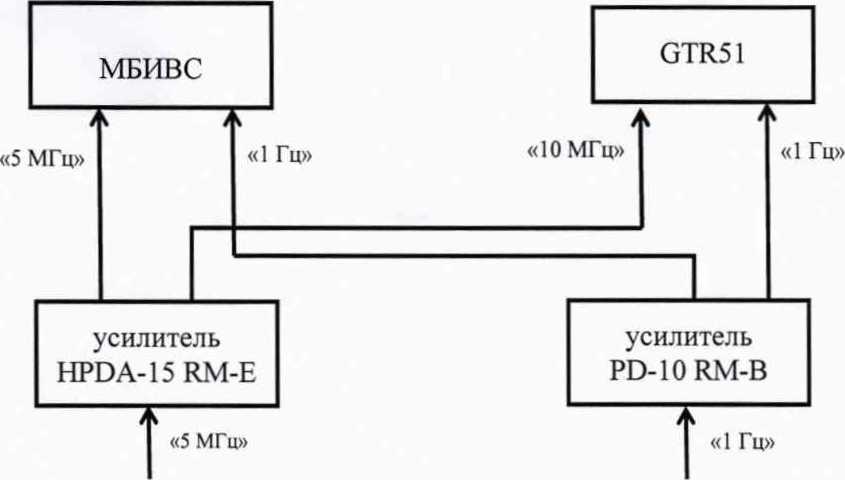

  Рисунок 1 - Схема проведения измерений

  • 8.3.1.2 Провести измерения текущих навигационных параметров МБИВС и GTR51 по сигналам космических навигационных систем ГЛОНАСС и GPS с интервалом 30 с в течение 7 суток с записью результатов измерений:

  ,S^ ,S% ,S™ - псевдодальность [м], измеренная по коду (L - номер частотного диапазона 1,2,3 для ГЛОНАСС, f - номер точки спутника, С - код СТ, Р - код ВТ, М - измерения МБИВС, G - измерения GTR51);

  - псевдодальность [м], измеренная по фазе несущей.

  • 8.3.1.3  Определить среднеквадратическое отклонение результата измерений



где № - количество измерений по сигналам k-го спутника, i - i-ый момент времени, Д5?. (0   ’ полином второй степени, аппроксимирующий разность измерений

псевдодальностей по коду и по фазе.

8.3.1.4 Определить среднеквадратическое отклонение результата измерений псевдо дальности по фазе:

где Д£^(г) - полином шестой степени, аппроксимирующий разность измерений псевдо дальностей по фазе в разных частотных диапазонах.

8.3.1.5 Результаты поверки считать положительными, если для всех значений Luk значение не превышает 0,15 м для кода ВТ и частотного диапазона L3 ГЛОНАСС, 0,3 м для кода СТ ГЛОНАСС и GPS, значение не превышает 0,01 м.

• 8.3.2 Определение аппаратурной систематической погрешности измерений псевдодальности с учетом юстировки и диапазона изменения аппаратурной систематической погрешности измерений псевдодальности с учетом юстировки

  • 8.3.2.1 Определить юстировочные поправки к измерениям псевдодальности МБИВС следующим образом.

• 8.3. 2.1.1 Рассчитать первые разности псевдодальности на каждый момент времени для каждой литеры в каждом частотном диапазоне:




™ ДО, (,) =            f +(Г, (/)-Г" )²+(Z,         -

(X^M,Y^M,Z^M) и (X^g,Y^g,Z^g) - координаты антенн МБИВС и GTR51 соответственно,

(Xk,Yk,Zt) - координаты k-го спутника.

• 8.3. 2.1.2 Провести усреднение первых разностей для каждого сеанса измерения для k-го спутника:



  (О

где i_H, i_K - моменты времени начала и конца сеанса измерений соответственно.

• 8.3. 2.1.3 Рассчитать юстировочные поправки к измерениям псевдодальности МБИВС путем усреднения сеансных первых разностей на интервале измерений 2 суток:

  1

  ЧТ



• 8.3.2.2 Для определения границ изменения и диапазона изменения аппаратурной систематической погрешности измерений псевдодальности рассчитать среднесуточные значения аппаратурной систематической погрешности как среднее значение всех усредненных измерений по сеансам за данные сутки с учетом юстировочных поправок следующим образом:


  ).

где / - номер суток, Ki - количество сеансов измерений за l-ые сутки.

• 8.3.2.3 Рассчитать границы изменения аппаратурной систематической погрешности измерений псевдодальности:




• 8.3.2.4 Рассчитать приращения аппаратурной систематической погрешности за

  сутки:

ДА5_/+1 - AS_;+1 AS,.

• 8.3.2.5  Определить диапазон изменения аппаратурной систематической

погрешности измерений псевдодальности:

• 8.3.2.6 Результаты поверки считать положительными, если границы изменения аппаратурной систематической погрешности измерений псевдодальности не превышают ±0,2 м, а диапазон ее изменения не превышает ±0,2 м/сутки.

8.3.3 Определение разности систематических погрешностей измерений псевдодальности для измерительных каналов с учетом юстировки

• 8.3.1 Рассчитать границы разностей систематических погрешностей измерений псевдодальности измерительных каналов на каждый момент времени с учетом юстировочных поправок: измерений:

  Г_м (/) = max {bS_IJc (z,z„, 0 - AS_U} - min {(z, z;, z_t) -     }.

  8.3.2 Определить границы разности систематических погрешностей на интервале

Г_д5=±-тах{Г_д5(/)}.

8.3.3 Результаты поверки считать положительными, если разности систематических погрешностей измерений псевдо дальности для измерительных каналов с учетом юстировки находятся в границах ±0,1 м.

• 9.1 При положительных результатах поверки оформить «Свидетельство о поверке» в соответствии с приложением 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815. На «Свидетельство о поверке» нанести знак поверки.

• 9.2  При отрицательных результатах поверки оформляется Извещение о непригодности к применению с указанием причин согласно приложению 2 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815.
