УТВЕРЖДАЮ

Заместитель генерального директора

Комплексы измерительные с видеофиксацией «Кордон.Про»М

Методика поверки

ГДЯК 468784.029 МП

СОДЕРЖАНИЕ

6. ПОДГОТОВКА К ПОВЕРКЕ

7 ПРОВЕДЕНИЕ ПОВЕРКИ

8.ОБРАБОТКА РЕЗУЛЬТАТОВ ПОВЕРКИ

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение

Настоящая методика распространяется на Комплексы измерительные с видеофиксацией «Кордон.Про»М (далее - комплекс) и устанавливает объем и методы их первичной и периодических поверок.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1 в последовательности нумерации пунктов методики поверки.

Таблица 1

Наименование операций

Номер пункта методики

Проведение операции при

первичной поверке

периодической

поверке

Внешний осмотр

7.1

+

Опробование. Проверка идентификационных данных ПО

7.2

+

+

Определение абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU)

7.3

+

+

Определение абсолютной погрешности присвоения временной метки видеокадру

7.4

+

+

Определение абсолютной погрешности измерения угла между осью комплекса и направлением на ТС

7.5

+

+

Определение абсолютной погрешности измерения скорости ТС и диапазона измерения скорости ТС

7.6

+

+

Проверка рабочей частоты излучения

7.7

+

+

Примечание:

По заявлению потребителя возможна периодическая поверка на меньшем числе поверяемых величин (без выполнения пп.7.3 и 7.7) при стационарном расположении комплекса.

  • 1.2.В случае получения отрицательных результатов при выполнении операций по любому из пунктов таблицы 1 комплекс считается не прошедшим поверку.

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, указанные в таблице 2. Таблица 2

Номер пункта методики поверки

Наименование рабочего эталона или вспомогательного средства поверки, их метрологические характеристики

  • 7.3

  • 7.4

Модуль приема сигнала точного времени DF01 (Предел допускаемой абсолютной погрешности синхронизации выходного импульса к шкале UTC(SU) +1 мкс), г/р №60327-15

7.3

Частотомер электронно-счетный 43-85/5 (диапазон измерения временных интервалов от 10 нс до 10000 с; предел допускаемой абсолютной погрешности измерения интервала Т: 10'7 Т + 5 нс), г/р № 56478-14

7.5

Дальномер лазерный GLM 250VF (диапазон измерений 0.01-250 м; абсолютная погрешность (мм) 1,0+0,05D[m] ), г/р№44551-10

  • 7.5

  • 7.6

Имитатор скорости движения ИС-24Д (диапазон от 20 до 300 км/ч; рабочая частота 24,15 ГГц; пределы допускаемой абсолютной погрешности имитации скорости ± 0,3 км/ч), г/р №41763-09

7.6

Имитатор скорости движения ИС-24/3 (диапазон имитации скорости от 2 до 300 км/ч, пределы допускаемой погрешности ±0,3 км/ч; диапазон имитации дальности от 50 до 400 м; пределы допускаемой погрешности ±20 %), г/р №61460-15

7.7

Частотомер электронно-счетный ЧЗ-С-7804/2 (диапазон частот от 23.8 ГГц до

24.5 ГГц; предел допускаемой относительной погрешности измерения частоты 110*1 отн.ед.), г/р № 46636-11

Вспомогательное оборудование

7.2-7.6

Персональный компьютер с установленным Ethernet браузером

Примечание:

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Применяемые при поверке средства измерений должны быть утвержденного типа и поверены.

При проведении поверки по п.7.6 на месте эксплуатации комплекса используется имитатор скорости движения ИС-24Д, в лабораторных условиях - ИС-24/3

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускаются специалисты организаций, аккредитованных на поверку средств измерений в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверка производится при рабочих условиях эксплуатации поверяемых комплексов и используемых средств измерения.

6. ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Поверитель должен изучить руководство по эксплуатации поверяемого комплекса и используемых средств поверки.

  • 6.3 Убедиться в наличии заземления блока питания из состава комплекса.

  • 6.2 Убедиться в правильности соединений блоков, входящих в состав комплекса.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр.

Без подключения комплекса к источнику питания проверить:

  • 7.1.1 Комплектность.

  • 7.1.2 Отсутствие деформаций и трещин корпуса, изломов и повреждений кабелей.

  • 7.1.3 Целостность пломб, наличие заводского номера и маркировки на комплексе.

  • 7.1.4 Результаты поверки считать положительными, если комплектность соответствует указанной в формуляре, нет механических повреждений корпуса и кабелей, места нанесений пломбы, заводского номера и маркировки соответствуют требованиям ТУ.

7.2 Опробование

  • 7.2.1 Собрать комплекс в соответствии с руководством по эксплуатации ГДЖ 464965.042 РЭ.

  • 7.2.1 Подключить персональный компьютер (ноутбук) к комплексу через Ethemet-канал связи.

  • 7.2.3 Включить комплекс согласно разделу 1.4 РЭ.

  • 7.2.4 Запустить веб-браузер и осуществить подключение к комплексу по указанному в его формуляре IP адресу.

  • 7.2.5 Убедиться, что открывается программная страница для входа в веб-интерфейс.

  • 7.2.6 На открывшейся странице ввести имя пользователя и пароль «tester»/ «test».

  • 7.2.7 Убедиться в открытии главной страницы и нажать на ней клавишу «Об устройстве». На открывшейся странице убедиться в наличии названия комплекса, заводского номера, и контрольной суммы ПО.

  • 7.2.8 Сравнить контрольную сумму с указанной в описании типа.

  • 7.2.9 Вернуться на предыдущую страницу и нажать на клавишу «Поверка».

  • 7.2.10 Убедиться, что раскрывается страница с текущими видеоизображением, датой и временем.

  • 7.2.11 Результаты опробования считать положительными, если выполняются п.п.7.2.5, 7.2.7. 7.2.10 и выведенная контрольная сумма совпадает с указанной в описании типа.

  • 7.3 Определение абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU)

  • 7.3.1 Собрать схему в соответствии с рисунком 1. Подключить выход 1PPS источника точного времени к входу первого канала частотомера. Подключить выход 1PPS испытуемого комплекса к входу второго канала частотомера входящим в комплект поставки кабелем.

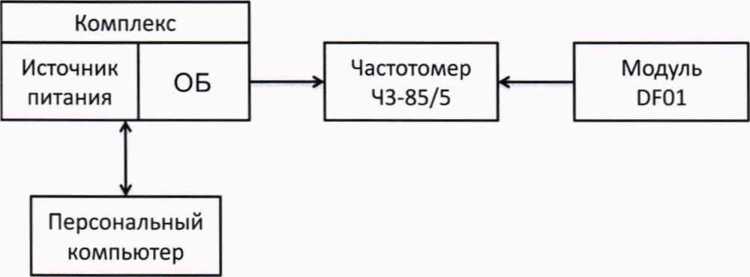

Рисунок 1 - Схема проведения измерений при определении погрешности синхронизации шкалы времени комплекса

  • 7.3.2  Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере.

  • 7.3.3 В соответствии с инструкцией по эксплуатации частотомера, определить абсолютную погрешность синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU) At как временной сдвиг между сигналами в первом и втором каналах. Произвести не менее 10 измерений At и занести полученные результаты в графу 2 таблицы I протокола поверки (см. Приложение).

  • 7.3.4. Результаты поверки считать положительными, если абсолютная погрешность синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU) находится в пределах ± 5 мкс.

  • 7.4. Определение абсолютной погрешности присвоения временной метки видеокадру.

  • 7.4.1 .Погрешность присвоения временной метки АТ определяется путем сравнения индицируемой комплексом временной метки Тинд с ее номинальным значением Тном. В качестве ТНОм используется значение времени UTC(SU) модуля DF01.

  • 7.4.2. Подключить модуль DF01 к персональному компьютеру. Включить модуль и добиться появления на экране значения UTC(SU) времени.

  • 7.4.3. Подключить комплекс к компьютеру через Ethernet-канал связи, включить комплекс, запустить веб-браузер и осуществить подключение по указанному в формуляре комплекса 1Р адресу. В программной странице ввести имя пользователя и пароль «tester»/«test» и убедиться в открытии главной страницы и наличии на ней временной метки в формате чч:мм:сс.

  • 7.4.4. Открыть два окна на экране монитора для одновременной индикации номинального времени и временной метки комплекса, создать скриншот экрана.

  • 7.4.5. Сделать не менее 10 скриншотов и занести полученные значения Тинд и Тном в графы 3 и 4 таблицы 1 протокола поверки.

  • 7.4.6. Провести обработку результатов измерений согласно п.8.1.

  • 7.4.7. Результаты поверки считать положительными, если АТ находится в пределах +1 с.

    • 7.5 Определение абсолютной погрешности измерений угла между осью комплекса и направлением на цель.

Испытание проводится на площадке размером не менее 15Х6 м. На ней размечаются пять точек №№ 1-5 согласно рисунка 2 с обеспечением соблюдения указанных на рисунке расстояний, измеряемых с помощью дальномера GLM 250VF.

Прямой угол определяется по методу прямоугольного треугольника.

В точках 2-5 на штативах устанавливаются имитаторы скорости «ИС-24»Д.

Допускается последовательная установка одного имитатора на всех точках 2-5. Значение имитируемой скорости выбирается 150 км/ч.

При проведении периодической поверки на месте установки без демонтажа комплекса точки установки имитатора «ИС-24»Д выбираются в пределах контролируемой зоны на расстоянии от 20 до 50 м. С помощью дальномера лазерного на дорожном полотне размечаются две точки на одинаковом расстоянии L от комплекса. Измеряется расстояние D между точками и рассчитывается угол а между направлениями на точки от места установки комплекса a=arctg(2*D/L). Полученная величина заносится в графу 1 таблицы 2 как номинальное значение угла.

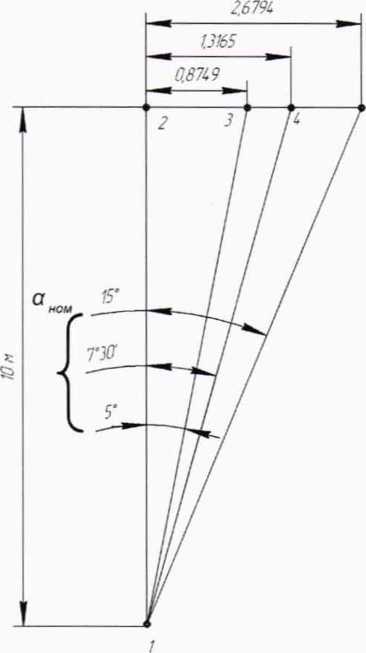

Рисунок 2 - Схема разметки испытательной площадки

  • 7.5.1. Поверяемый комплекс установить на штативе в точке 1. так. чтобы его передняя поверхность совпадала по вертикали с точкой 1. Подключить вспомогательный персональный компьютер (ноутбук) с установленным веб-браузером к комплексу через Ethernet-канал связи. Включить комплекс.

7.5.2.3апустить веб-браузер и осуществить подключение к комплексу по указанному в его формуляре IP адресу. На открывшейся странице ввести имя и пароль «tester»/«test».

7.5.3.Направить комплекс на точку 2 так. чтобы метка на экране персонального компьютера (см. рисунок 3) оказалась на вертикальной оси изображения «ИС-24»Д.

(?• iUftPOIB

Скорость 1^0 PaerrrwMH? 10.2 Угол: 0 0

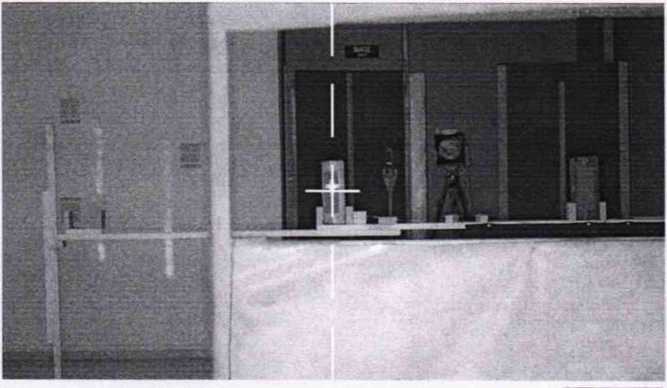

Рисунок За - Ориентация комплекса при первичной поверке

(ж) Зь-дмт»

Скорость: ISO Pacctoam» 29.4 /гсл -0.5                                                              О&кхмть

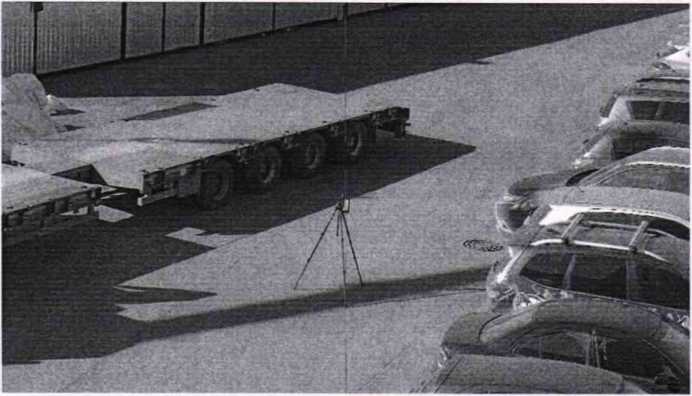

Рисунок 36 - Ориентация комплекса при

периодической поверке на месте установки

  • 7.5.4 Помещая имитатор в точки 2-5 зафиксировать не менее 5 результатов измерения углов аизмдля точек 2-5.

Результаты измерений аизм занести в графу 2 таблицы 2 протокола поверки.

  • 7.5.5. Провести обработку результатов измерений согласно п.8.2.

  • 7.5.6. Результаты поверки считать положительными, если погрешность измерения угла Да находится в пределах +2 0 для всех точек.

  • 7.6 Определение абсолютной погрешности измерения скорости ТС и диапазона измерения скорости ТС.

  • 7.6.1 .Собрать схему согласно рисунку 4.

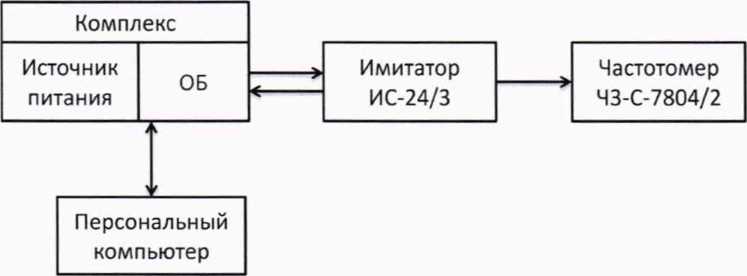

Рисунок 4 - Схема для определения погрешности измерения скорости ТС и рабочей частоты излучения

  • 7.6.2 Установить комплекс перед имитатором скорости движения транспортных средств, включить режим имитации одиночной цели имитатора при дальности 50 м (при поверке комплекса на месте эксплуатации выполнить п. 6.4).

Включить питание комплекса и ввести имя и пароль «tester»/«test». На открывшейся странице нажать клавишу «Поверка».

  • 7.6.3 Последовательно устанавливать значения имитируемой скорости из диапазона значений 2, 20, 70, 120, 150, 180 и 300 км/ч (при периодической проверке комплекса допускается проведение поверки в сокращенном диапазоне скоростей по согласованию с эксплуатирующей организацией). Для каждого значения имитируемой (номинальной скорости) Vu „ом зафиксировать не менее 5 отсчетов измеренной скорости Уцизм и занести их в Таблицу 3 протокола.

  • 7.6.4. Перевести имитатор скорости в режим имитации скорости в движении патрульного транспортного средства (мобильный режим). Установить имитируемую скорость цели V ином = 90 км/ч (скорость патруля 60 км/ч).

  • 7.6.5. Нажатием на клавишу «Поверка моб.» на первой странице интерфейса установить комплекс в режим измерения скорости в движении.

7.6.6.3афиксировать не менее 5 значений измеренных скоростей цели V цизм и занести их в таблицу 4 протокола.

  • 7.6.7. Установить имитируемую скорость цели VUH0M = 130 км/ч (скорость патруля 80 км/ч) и выполнить п.7.6.6.

  • 7.6.8 Провести обработку результатов измерений согласно п.8.3.

  • 7.6.9 Результаты поверки считать положительными, если для всех значений скорости разность между измеренным и номинальным значением скорости ДУЦ находится в пределах ±1 км/ч.

  • 7.7 Определение рабочей частоты излучения.

  • 7.7.1 Используя схему Рисунка 4, включить питание комплекса.

  • 7.7.2. Измерить частоту излучения в соответствии с руководством по эксплуатации частотомера ЧЗ-С-7804/2. Измерение производить в течение интервала времени не менее 20 с. Полученные результаты измерения занести в таблицу 5 протокола.

  • 7.7.3 Результаты поверки считать положительными, если измеренные значения частоты излучения находятся в пределах (24,15±0,10) ГГц.

8.ОБРАБОТКА РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1. Определение абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной координированной шкалой времени UTC(SU).

  • 8.1.1. По значениям Т ном и Тинд табл.1 вычислить абсолютную погрешность присвоения временной метки АТ :

АТ = I Т ном - Тинд |

Полученные результаты занести в таблицу 1.

  • 8.2. Определение абсолютной погрешности измерений угла между осью комплекса и направлением на ТС.

  • 8.2.1. По значениям аИЗм и а„ом таблицы 2 протокола вычислить и занести в графу 3 таблицы отклонения Аа измеренных углов от их номинальных величин:

Ad — | Ct ном ~ С^изм I

  • 8.3. Определение абсолютной погрешности измерения скорости ТС и диапазона измерения скорости ТС.

  • 8.3.1. По значениям Vu изм и Vu ном таблицы 3 для стационарного размещения и таблицы 4 для мобильного размещения вычислить и занести в таблицы отклонения AV измеренных скоростей от их номинальных значений:

д V = | V - V I

* I v Ц изм v ц ном |«

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

к применению не допускается и на с приказом Минпромторга России

  • 9.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке по форме, установленной приказом Минпромторга России 1815 от 02.07.2015.

  • 9.2 При отрицательных результатах поверки комплекс него выдается извещение о непригодности в соответствии 1815 от 02.07.2015 с указанием причины непригодности

    Начальник отдела № 433

    В.П.Лукьянов

Приложение

Протокол поверки

Комплекса измерительного с видеофиксацией «Кордон.Про»М №.................

от

Условия проведения поверки:

Используемые средства измерения:

Определение абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU)

Определение абсолютной погрешности присвоения временной метки видеокадру.

Таблица 1

№ п/п

At, мкс

Т ном , С

Т инд » С

АТ, с

1

2

3

4

5

1

X

X

X

X

2

X

X

X

X

3

X

X

X

X

4

X

X

X

X

5

X

X

X

X

6

X

X

X

X

7

X

X

X

X

8

X

X

X

X

9

X

X

X

X

10

X

X

X

X

Определение абсолютной погрешности измерений угла между осью комплекса и направлением на ТС.

Таблица 2

о ^ном?

01изм>

О

Аа,°

1

2

3

X

X

X

X

0

X

X

X

X

.X

.........X

X

X

X

X

5

X

X

X

X

.X

.........X

Продолжение таблицы 2

1

2

3

X

X

X

X

7,5

X

X

X

X

.........X

.........X

X

X

X

X

15

X

X

X

X

.........X

.........X

Определение абсолютной погрешности измерений скорости ТС диапазона измерения скорости ТС.

. Стационарное размещение Таблица 3.

V ц НОМ , км/ч

1

2

3

4

5

2

Vu изм , Км/ч

X

X

X

X

X

AV, км/ч

X

X

X

X

X

20

Vu изм , Км/ч

X

X

X

X

X

AV, км/ч

X

X

X

X

X

70

Vu изм, КМ/Ч

X

X

X

X

X

AV. км/ч

X

X

X

X

X

120

Vuизм, км/ч

X

X

X

X

X

AV, км/ч

X

X

X

X

X

150

Vu изм, КМ/Ч

X

X

X

X

X

AV, км/ч

X

X

X

X

X

180

Vu изм, км/ч

X

X

X

X

X

AV, км/ч

X

X

X

X

X

300

Vu изм, км/ч

X

X

X

X

X

AV, км/ч

X

X

X

X

X

Мобильное размещение Таблица 4.

Vuhom, км/ч

1

2

3

4

5

90

VU„3M, км/ч

X

X

X

X

X

AV, км/ч

X

X

X

X

X

130

Vu изм, КМ\ч

X

X

X

X

X

AV, км\ч

X

X

X

X

X

Определение рабочей частоты излучения.

Таблица 5.

№ изм

1

2

о

3

4

5

6

7

8

9

10

F изл, ггц

X

X

X

X

X

X

X

X

X

X

12

1

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки следует соблюдать требования безопасности, устанавливаемые эксплуатационной документацией на комплекс и используемое при поверке оборудование.
