НЕФТЕАВТОМАТИКА^-

АКЦИОНЕРНОЕ ОБЩЕСТВО «НЕФТЕАВТОМАТИКА»

ОБОСОБЛЕННОЕ ПОДРАЗДЕЛЕНИЕ ГОЛОВНОЙ НАУЧНЫЙ МЕТРОЛОГИЧЕСКИЙ ЦЕНТР АО «НЕФТЕАВТОМАТИКА» в г. Казань

УТВЕРЖДАЮ

Директор ОП ГНМЦ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

СЧЕТЧИКИ КОВШОВЫЕ СКВАЖИННОЙ ЖИДКОСТИ кссж

Методика поверки

НА.ГНМЦ.0432-20 МП г. Казань

2020 г.

РАЗРАБОТАНА

Обособленным подразделением Головной научный метрологический центр АО «Нефтеавтоматика» в г. Казань

(ОП ГНМЦ АО «Нефтеавтоматика»)

Аттестат аккредитации № RA.RU.311366

ИСПОЛНИТЕЛИ:

Ибрагимов Р.Р., Алексеев С.В.

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А (обязательное) Схемы подключения электрических соединений поверяемого счетчика

ПРИЛОЖЕНИЕ Б (обязательное) Форма протокола поверки счетчика

КССЖ

ПРИЛОЖЕНИЕ В (справочное) Перечень используемых нормативных документов

Настоящая инструкция распространяется на счетчики ковшовые скважинной жидкости «КССЖ» (далее - счетчики) изготавливаемые по ТУ 28.99.39-004-31651777-2018, предназначенные для измерений массы и массового расхода скважинной жидкости в составе газожидкостной смеси, устанавливает методику их первичной и периодической поверки.

Область применения: предприятия нефтяной и газовой промышленности.

Измеряемая среда - сырая нефть в составе нефтегазоводяной смеси. Интервал между поверками:

  • - для счетчиков обычного исполнения - 3 года;

  • - для счетчиков исполнения «Ти» (с титановыми ковшами) и исполнения «Тф» (с тефлоновым покрытием ковшей) - 6 лет.

1 Операции поверки

При проведении поверки выполняют следующие операции:

  • - внешний осмотр п. 6.1;

  • - подтверждение соответствия программного обеспечения п. 6.2;

  • - опробование п. 6.3;

  • - определение метрологических характеристик 6.4.

2 Средства поверки
  • 2.1 Эталоны:

  • - эталон единицы массового расхода жидкости и объемного расхода газа в составе газожидкостных смесей 1 или 2 разряда (далее - эталон) по ГОСТ 8.637 (далее - эталон газожидкостных смесей) с диапазоном воспроизводимого массового расхода жидкости соответствующему рабочему диапазону измерений поверяемого счетчика, п.6.4.1;

  • - эталон 3-го разряда в соответствии в частью 1 или эталон 2-го разряда в соответствии с частью 2 приказа Госстандарта от 07.02.2018 г. № 256, с диапазоном воспроизводимого массового расхода жидкости соответствующему рабочему диапазону измерений поверяемого счетчика (далее - эталон расхода жидкости), п.6.4.2.

  • 2.2 Вспомогательные средства измерений:

  • - счетчик импульсов с амплитудой напряжения до 50 В и частотой не менее 1 кГц;

  • - термогигрометр ИВА-6 с диапазоном измерений относительной влажности (О - 98) % пределами допускаемой основной абсолютной погрешности ± 2 %, диапазоном измерений температуры (0 - 60) °C пределами допускаемой основной абсолютной погрешности ± 0,3 °C, диапазоном измерений атмосферного давления (700-1100) гПа, пределами допускаемой абсолютной погрешности ± 2,5 гПа.

  • 2.3 Вспомогательное оборудование:

  • - соединительный кабель контрольный;

  • - преобразователь интерфейса USB/RS-485;

  • - персональный компьютер (далее - ПК) с установленной программой - терминалом с поддержкой протокола MODBUS RTU;

  • - переносной источник питания постоянного тока (9 - 30) В.

2.5 Материалы:

  • - бензин-растворитель по ТУ 38.401-67-108-92 или нефрас - С 50/170 по ГОСТ 8505;

  • - вода питьевая по СанПиН 2.1.4.1074-2001;

Допускается применять аналогичные по назначению эталоны и средства измерений, вспомогательные оборудование и материалы с аналогичными или лучшими характеристиками.

3 Требования безопасности
  • 3.1 Необходимо соблюдать правила безопасности при эксплуатации используемых средств измерений, установленные в эксплуатационной документации.

  • 3.2 Лица, выполняющие работы в помещении, должны соблюдать требования охраны труда и пожарной безопасности, установленные в ГОСТ 12.0.004, ГОСТ 12.1.004, ГОСТ Р 12.3.047 и Федеральном законе Российской Федерации от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», а так же требования внутренних нормативных документов и должны быть обеспечены средствами индивидуальной защиты.

  • 3.3 Помещение, где проводят поверку, должна соответствовать требованиям пожаробезопасности по ГОСТ 12.1.004, иметь средства пожаротушения по ГОСТ 12.4.009.

  • 3.4 Содержание вредных веществ в воздухе рабочей зоны не должно превышать уровня предельно допустимых концентраций (ПДК), установленных в ГОСТ 12.1.005.

  • 3.5 Электрооборудование и аппаратуру необходимо заземлять в соответствии с требованиями ГОСТ Р 50571.5.54 (МЭК 60364-5-54:2011), необходимо соблюдать требования ГОСТ Р 12.1.019.

  • 3.6 Утилизацию использованных жидкостей специальных жидкостей необходимо проводить в соответствии со стандартами предприятия проводящего поверку.

4 Условия поверки
  • 4.1 При проведении поверки соблюдают следующие условия:

- температура окружающего воздуха, °C

25 ±5;

101,3 ± 4;

от 30 до 80;

от 30 до 60;

от 9 до 30;

- атмосферное давление, кПа

- относительная влажность воздуха при поверке счетчика с интегрированным электронный блоком вычислений (далее -ЭБВ), %

- относительная влажность воздуха при поверке счетчика

с ЭБВ внешнего исполнения, %

- напряжение питания счетчика с интегрированным ЭБВ,

постоянное, В

- параметры электропитания счетчика с ЭБВ внешнего

исполнения:

напряжение переменное, В                                   230 ± 23;

частота переменного тока, Гц                                      50 ± 1

- содержание свободного газа при поверке на эталоне

газожидкостных смесей %, более                                           2;

- диапазон температуры жидкости, °C

от 10 до 30;

до 1,0.

-давление, МПа

  • 4.2 Измеренные значения сниматься с выходного дискретного импульсного или цифрового канала, используемого при эксплуатации поверяемого счетчика. Используемый выходной канал (каналы) должен указываться заявителем в заявке при предоставлении счетчика на поверку.

  • 4.3 Минимальное количество импульсов при одном измерении должно составлять не менее 200 импульсов и должно выполняться условие

q * Qmin                                          (1)

где, q - вес выходного импульса, установленный в настройках ЭБВ, кг;

qmin - минимальный вес выходного импульса, кг, рассчитанный по формуле:

Q

Чтп = 3600'                                       (2)

Q - значение расхода жидкости в реперной точке, кг/ч.

При отсутствии выполнения условия (1) вместо значения q в ЭБВ записывают значение минимального веса импульса qmin, рассчитанный по формуле (2).

  • 4.4 Допускается при поверке поверять отдельно только блоки измерительные ковшовые (далее - БИК) размещенные в специальных корпусах.

  • 4.5 При поверке БИК счетчика в собственном корпусе на эталонах с одной рабочей жидкостью необходимо подача газа (воздуха) непосредственно в корпус счетчика. Расход газа (воздуха) должен обеспечивать рабочий режим измерений исключающий затопление ковшов.

5 Подготовка к поверке

Перед проведением поверки выполняют следующие работы:

Производят идентификацию счетчика по серийному номеру счетчика (БИК).

Визуально проверяют чистоту внутреннюю полость корпуса счетчика. При необходимости внутреннюю полость очищают нефрасом или бензином и сушат.

При поверке в зимнее время года счетчик выдерживают в помещение до достижения температуры помещения.

Счетчик устанавливают на линию испытаний средств измерений эталона газожидкостных смесей или на эталон расхода жидкости. Производят заземление счетчика.

Счетчик подключают к источнику питания, счетчику импульсов или к персональному компьютеру или к ЭБВ внешнего исполнения в соответствии со схемами электрических соединений приведенных на рисунках А.1 - А.4 настоящей инструкции в зависимости от исполнения ЭБВ.

6 Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

  • - комплектность счетчика должна соответствовать паспорту на счетчик;

  • - на счетчике не должно быть внешних механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

  • - надписи обозначения на шильдике счетчике должны быть четкими и соответствующими документации на счетчик.

При неудовлетворительных результатах внешнего осмотра счетчика к опробованию не допускают до устранения соответствующих причин.

  • 6.2 Подтверждение соответствия программного обеспечения

Включают электронный преобразователь ПЭКССЖ счетчика или ЭБВ внешнего исполнения. В процессе отображения идентификационных данных программного обеспечения (далее - ПО) с индикатора рисунок 1 или рисунок 2 производят считывание наименование и версии ПО и сравнивают с наименованием и версией ПО, приведенных в описании типа на счетчик. При несовпадении наименования и версии ПО счетчика, счетчик признают не пригодным к эксплуатации.

Примечание - Отображение идентификационных данных ПО после включения ПЭКССЖ должно производиться автоматически.

Идентификац-ые данные ПО Наименов. ПО: EBV.KSSG

Версия: v.1.0.1 Контр, сумма CRC32:7169D091

тые ПО

, Наименование ПО: EBV_KS$G Версия:      v.1,0.0

Контрольная сумма CRC32 = F13A67FA

Рисунок - 1

Цифровой индикатор управления ПЭКССЖ (с интегрированным ЭБВ)

Рисунок - 2 Цифровой индикатор ЭБВ внешнего исполнения

  • 6.3 Опробование

При поверке счетчика по выходному дискретному импульсному или цифровому каналу на индикаторе электронного преобразователя или счетчика импульсов проверяют наличие текущих расхода и импульсов, соответственно. Далее включают и изменяют расход газожидкостного или жидкостного потока, наблюдают изменение прироста массы и текущего массового расхода жидкости на индикаторе ЭБВ или изменение частоты счета счётчика импульсов. При отсутствии текущих показаний прироста массы и текущего расхода жидкости или импульсов к дальнейшим процедурам поверки счетчик допускают только после восстановления работоспособности.

  • 6.4 Определение метрологических характеристик

Поверку счетчика производят измерением массы и массового расхода жидкости в реперных точках на эталоне газожидкостных смесей (п.6.4.1) или на эталоне расхода жидкости (п.6.4.2). В каждой реперной точке проводят по три измерения. В качестве жидкости используется вода, в качестве имитатора газа используется воздух.

  • 6.4.1 Определение погрешностей измерений счетчика на эталоне газожидкостных расходов

Для поверки счетчика на эталоне создается газожидкостный поток с расходами жидкости (@ж1, (?ж2 (?ж3), кг/ч. В каждой точке проводят по три измерения.

Определение погрешностей счетчика производят сравнением значения массы и массового расхода жидкости, измеренного счетчиком, со значениям массы и массового расхода жидкости измеренное эталоном газожидкостного смесей в реперных точках приведенных в таблице 1.

№ реперной точки

Значение расхода жидкости от диапазона измерений счетчика, %

1

10±2

2

50±2

3

90±2

При каждом значении расхода жидкости после стабилизации расхода ± 100 кг/ч показаний в течении 10 минут снимают измеренные значения количество импульсов с точностью ±1 или значения массы и массового расхода, значения температуры жидкости с точностью 0,1 °C и давления с точностью 0,01 МПа. Температуру жидкости и давление измеряют средствами измерений из состава эталона газожидкостных расходов.

При поверке счетчика по выходному дискретному импульсному каналу вычисляют массу (Mci, кг) измеренный счетчиком, по формуле

Mci = Nrq                                   (3)

где, N, - измеренное значение количества импульсов счетчиком;

Для каждого значения массы в реперной точке вычисляют относительную погрешность массы (AM,, %) по формуле

Mei - Мэ}

МЭ1-

• 100

(4)

где, МЭ1- - значение массы жидкости, измеренное эталоном газожидкостных расходов за один тот же период времени, кг;

Мс/ - значение массы жидкости, измеренное счетчиком, кг;

При поверке счетчика по выходному дискретному импульсному каналу вычисляют массовый расход (Qci, кг/ч) измеренный счетчиком, по формуле

lvlci

(5)

Qci = -р-3600

где, t - время измерения массы жидкости счетчиком, с;

Для каждого значения массового расхода жидкости вычисляют относительную погрешность (AQj, %) по формуле

Qd - <23i

(6)

д<?.= ■ п ■ • 100

ХЭ1

где, Q3i - значение массового расхода жидкости, измеренное эталоном газожидкостных расходов, кг/ч;

Qci - значение массового расхода жидкости, измеренное счетчиком, кг/ч;

Погрешности измерений, вычисленные по формулам (4) и (6) в каждой реперной точке должны быть не более 2 %.

  • 6.4.2 Определение погрешностей измерений счетчика на эталоне расхода жидкости

Для поверки установки на эталоне расхода жидкости создаются потоки расхода жидкости (<?ж1, (?ж2 (?ж3), кг/ч в соответствии с таблицей 1. В каждой реперной точке проводят по три измерения.

При каждом значении расхода жидкости после стабилизации расхода ± 100 кг/ч показаний в течении 10 минут снимают измеренные количество импульсов с точностью ±1 или значения массы и массового расхода.

При поверке счетчика по выходному дискретному импульсному каналу вычисляют массу (Mci, кг) измеренный счетчиком, по формуле (2). Для каждого измеренного значения вычисляют относительную погрешность измерений массы и массового расхода (ДМ,, AQj %) по формулам (3) и (5). Погрешности измерений в каждой реперной точке должны быть не более 2 %.

После завершения поверки удаляют жидкость с места установки счетчика, счетчик демонтируют и упаковывают в транспортировочную тару.

7 Оформление результатов поверки

7.1 При положительных результатах поверки оформляют свидетельство о поверке установленной формы счетчика и протокол поверки в соответствии с приказом Минпромторга № 1815 от 02.07.2015 г. На оборотной стороне свидетельства о поверке указывают метрологические характеристики, коэффициенты преобразования и вес импульса поверяемого счетчика (при поверке по выходному дискретному импульсному каналу). При первичной поверке при выпуске из производства знак поверки наносится на паспорт или на свидетельство о поверке оттиском каучукового клейма и на шильдик БИК ударным способом, рисунок 1. При периодической поверке знак повекри наносится наносится на шильдик БИК ударным способом и на свидетельство о поверке оттиском каучукового клейма.

По результатам положительных результатх поверки оформляют протокол поверки счетчика в соответствии с Приложением Б настоящей инструкции.

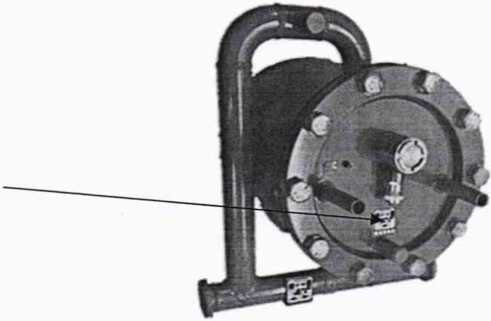

Место нанесения поверительного клейма на шильдик БИК

Рисунок - 1. Место нанесения поверительного клейма ударным способом

  • 7.2 При отрицательных результатах поверки счетчик к эксплуатации не допускают и выдают извещение о непригодности к применению в соответствии с приказом Минпромторга № 1815 от 02.07.2015 г.

ПРИЛОЖЕНИЕ А

(обязательное)

Схемы подключения электрических соединений

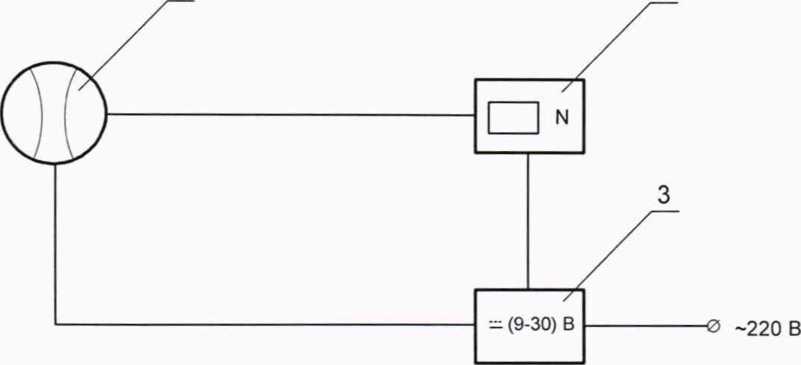

1 2

3

- (9-30) В -----------0 -220 В

1 - счетчик; 2 - счетчик импульсов; 3 - источник постоянного тока.

Рисунок А.1 - Схема подключения счетчика импульсов при поверке счетчика с интегрированным ЭБВ по выходному дискретному импульсному сигналу со счетчика

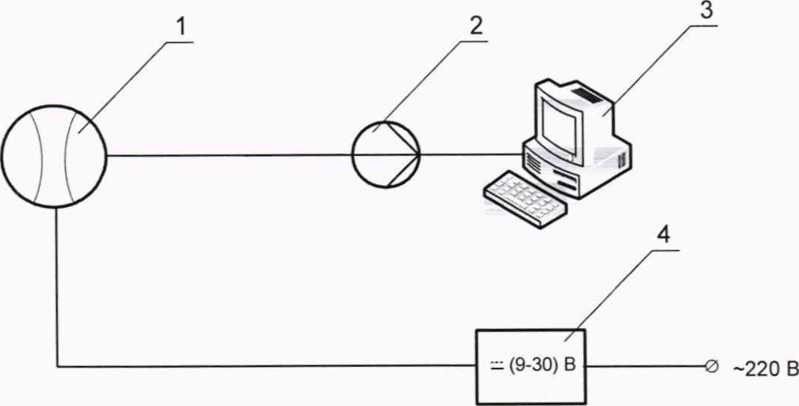

1 - счетчик; 2 - преобразователь интерфейса USB/RS-485; 3 - ПК;

4 - источник постоянного тока

Рисунок А.2 - Схема подключения персонального компьютера при поверке счетчика с интегрированным ЭБВ по выходному цифровому сигналу со счетчика

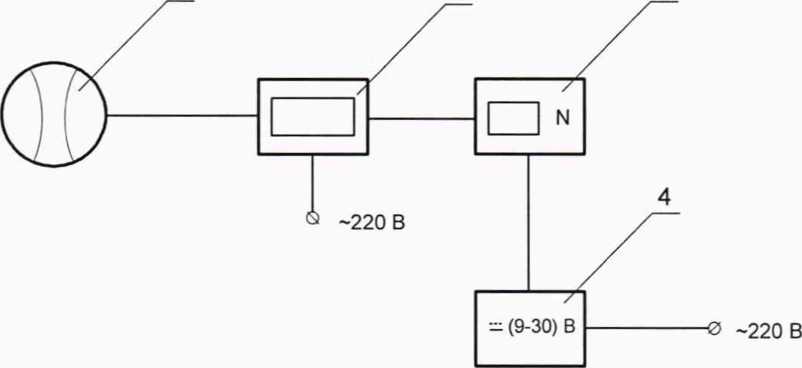

1

2

3

1 - счетчик; 2 - ЭБВ внешнего исполнения; 3 - счетчик импульсов;

4 - источник постоянного тока

Рисунок А.З - Схема подключения счетчика импульсов при поверке счетчика с ЭБВ внешнего исполнения по выходному дискретному импульсному сигналу со счетчика

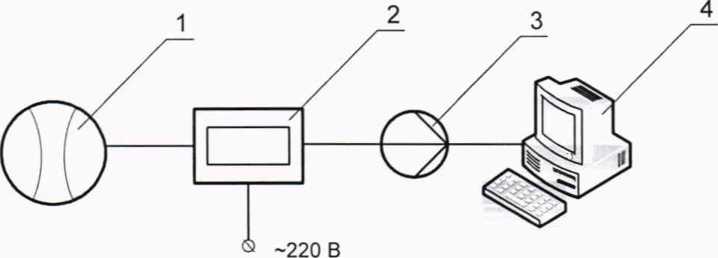

1 - счетчик; 2 - ЭБВ внешнего исполнения; 3 - преобразователь интерфейса USB/RS-485; 4-ПК.

Рисунок А.4 - Схема подключения персонального компьютера при поверке счетчика с ЭБВ внешнего исполнения по выходному дискретному импульсному сигналу со счетчика

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки счетчика КССЖ

ПРОТОКОЛ ПОВЕРКИ СЧЕТЧИКА

Обозначение

Серийный номер

Владелец

Средства поверки

Методика поверки

____________________________ Номер реестра средств измерений ________________________ ______________________________ Дата изготовления                __________________________ __Место проведения поверки:        _________________________

Условия проведения поверки:

Температура окружающей среды, °C Относительная влажность воздуха, % Атмосферное давление, кПа

Результаты поверки:

Внешний осмотр __________

Подтверждение соответствия ПО:

По описанию типа

По результатам поверки

Наименование ПО

Версия ПО

Контрольная сумма

Наименование ПО

Версия ПО

Контрольная сумма

Опробование

Определение погрешностей измерений

№ реперной точки

я

Nt

t, С

МЭ1

Qa

<2э/

дм.

Aft

Температура жидкости, °C

Давление, МПа

Примечание. При поверке по выходному цифровому каналу количество импульсов, время измерений, значения температуры жидкости и дав

ления не указываются.

Заключение:

Поверитель:

Дата поверки

должность

подпись

ф.и.о.

ПРИЛОЖЕНИЕ В (справочное)

Перечень используемых нормативных документов

ГОСТ 8.637-2013

ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ГОСТ 12.0.004-2015

ССБТ. Организация обучения безопасности труда. Об

щие положения

ГОСТ 12.1.004-91

ССБТ. Пожарная безопасность. Общие требования

ГОСТ 12.1.005-88

ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.2.007.0-75

ССБТ. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.4.280-2014

ССБТ. Одежда специальная для защиты от общих производственных загрязнений и механических воздействий. Общие технические требования

ГОСТ Р 12.1.019-2017

ССБТ. Электробезопасность. Общие требования и но

менклатура видов защиты

ГОСТ Р 12.3.047-2012

ССБТ. Пожарная безопасность технологических процессов. Общие требования. Методы контроля

ГОСТ 12.4.009-83

ССБТ. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание

ГОСТ 12.4.137-2001

ССБТ. Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

ГОСТ Р 50571.5.54-

Электроустановки низковольтные. Часть 5-54. Выбор и

2013/МЭК 60364-5-

монтаж электрооборудования. Заземляющие устрой

54:2011

ства, защитные проводники и защитные проводники уравнивания потенциалов

ГОСТ 8505-80

Нефрас - С 50/170. Технические условия

СанПиН 2.1.4.1074- Питьевая вода. Гигиенические требования к качеству

2001

воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснаб-

жения

ТУ 38.401-67-108-92

Постановление Правительства РФ от 25.04.2012 г. № 390 Федеральный закон Российской Федерации от 22.07.2008 г. № 123-ФЗ

Приказ Минпромторга

РФ от 02.07.2015 г. № 1815

Приказа Росстандарта от 07.02.2018 г. № 256

Бензин-растворитель для резиновой промышленности. Технические условия

«Правила противопожарного режима в Российской Федерации»

«Технический регламент о требованиях пожарной безопасности»

«Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

«Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Страница 13 из 13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
