Инструкция

МЕТОДИКА ПОВЕРКИ

MESA-200 МП

р.п. Менделеево 2018 г.

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика распространяется на установку магнитоизмерительную MESA-200 (далее - установка), изготовленную фирмой Shb Instruments, inc., США, и устанавливает объём, методы и средства первичной и периодической поверок.

Интервал между поверками - один год.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на установку.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1- Операции поверки

• 1.2 Не допускается проведение поверки установки магнитоизмерительной MESA-200 для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

• 2.2 Применяемые при поверке средства измерений (СИ) должны быть поверены.

• 2.3 Допускается применение других средств поверки, обеспечивающих определение метрологические характеристики установки с требуемой точностью.

• 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, аттестованные в качестве поверителя.

• 4.1 При проведении поверки следует соблюдать ГОСТ 12.3.019-80 и требования безопасности, устанавливаемые эксплуатационной документацией на поверяемую установку и используемое при поверке оборудование.

• 5.1 Поверку проводить при следующих условиях:

• -   температура окружающего воздуха (20±5) °C,

• -   относительная влажность окружающего воздуха от 30 до 80 %,

• -    атмосферное давление от 735 до 755 мм рт. ст.,

• -   напряжение сети питания (220±22) В,

• -    частота сети питания (50± 1) Гц,

рабочее место поверителя должно быть выполнено из немагнитных материалов.

• 6.1 Поверитель должен изучить эксплуатационные документы на поверяемую установку и используемые средства поверки.

• 6.2 Перед проведением поверки используемое оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

• 7.1 Внешний осмотр

  • 7.1.1 Перед распаковыванием установку необходимо выдержать в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от 10 до 35 °C.

  • 7.1.2 Распаковать установку, произвести внешний осмотр и установить выполнение следующих требований:

• - соответствие комплектности и маркировки системы пункту 4 MESA-200 ФО «Установка магнитоизмерительная MESA-200. Формуляр»;

• - отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима.

• 7.1.3 Результаты поверки считать положительными, если указанные в п. 7.1.2 требования выполнены, надписи и обозначения маркировки установки имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а установку признают непригодной к применению.

• 7.2 Опробование

  • 7.2.1 Поместить в рабочий объем установки контрольный образец № 1 из комплекта установки и провести измерение намагниченности насыщения Ф, нВб.

  • 7.2.2 Повторить п. 7.2.1 для контрольных образцов № 2 и 3.

  • 7.2.3 Результаты опробования считать положительными, если полученные значения намагниченности насыщения соответствуют данным, указанным в формуляре.

• 7.3 Идентификация программного обеспечения (ПО)

  • 7.3.1 Запустить программу snbWin и считать идентификационное наименование ПО и номер версии с заголовка программы.

  • 7.3.2 Результаты поверки считать положительными, если идентификационное наименование ПО, номер версии и цифровой идентификатор (контрольная сумма исполняемого кода) ПО соответствуют данным, приведенным в таблице 7.2.

Таблица 7.2

• 7.4 Определение: значений длительности периода (частоты) намагничивающего поля; относительной погрешности установки длительности периода (частоты) намагничивающего поля; максимального значения магнитной индукции; относительной погрешности установки максимального значения магнитной индукции

  • 7.4.1 Подключить к миллитесламетру ТП2-2У (далее - миллитесламетр) зонд С (из комплекта поставки миллитесламетра).

  • 7.4.2 Подключить к аналоговому выходу миллитесламетра частотомер 43-85/3.

  • 7.4.3 Установить зонд миллитесламетра в центр рабочего объема установки так, чтобы ось чувствительности зонда была параллельна оси соленоида. Установить на миллитесламетре режим измерений амплитудных значений переменного магнитного поля.

  • 7.4.4 Установить магнитную индукцию по нормальной оси By = 100 мТл.

  • 7.4.5 Установить длительность периода намагничивающего поля Ту - 0,1 с.

  • 7.4.6 Записать показания миллитесламетра В, мТл, и частотомера Т, с.

  • 7.4.7 Рассчитать относительную погрешность установки магнитной индукции За, %, по

формуле (1):      .

5в = (^) • Ю0%.                       (1)

• 7.4.8 Рассчитать относительную погрешность установки длительности периода намагничивающего магнитного поля 8г, по формуле (2):

• 7.4.9 Последовательно устанавливая значения длительности периода намагничивающего поля 1, 0,5 и 0,2 с повторить операции пп. 7.4.6 - 7.4.8.

• 7.4.10 Подключить к миллитесламетру зонд М (из комплекта поставки миллитесламетра).

• 7.4.11 Установить зонд миллитесламетра в центр рабочего объема установки так, чтобы ось чувствительности зонда была параллельна поперечной оси намагничивания.

• 7.4.12 Установить магнитную индукцию по поперечной оси By = 10 мТл.

• 7.4.13 Повторить операции пп. 7.4.5 - 7.4.9.

• 7.4.14 Результаты испытаний считать положительными:

- если значения относительной погрешности установки максимального амплитудного значения магнитной индукции находятся в пределах ±10 %;

- значения относительной погрешности установки длительности периода намагничивающего поля находятся в пределах ±1-10'².

7.5 Определение: диапазона измерений магнитного потока; относительной погрешности измерений магнитного потока; относительной случайной составляющей погрешности измерений магнитного потока

• 7.5.1 Установить в межполюсной зазор электромагнита (из состава государственного рабочего эталона 1 разряда единицы магнитной индукции постоянного магнитного поля, диапазон воспроизводимых значений магнитной индукции от 0,02 до 2 Тл, (3.1.ZZT.0021.2013)) набор пластин в количестве 11 штук из никелевой фольги толщиной 0,1 мм и диаметром 30 мм и собрать схему измерений в соответствии с рисунком 1. При такой схеме измерений один миллитесламетр ТП2-2У (с зондом МГФК.411511.002 из немагнитного материала) регистрирует значение напряженности магнитного поля, а другой миллитесламетр ТП2-2У (№ 2) (с зондом МГФК.411511.006 из магнитомягкого материала) регистрирует значение магнитной индукции.

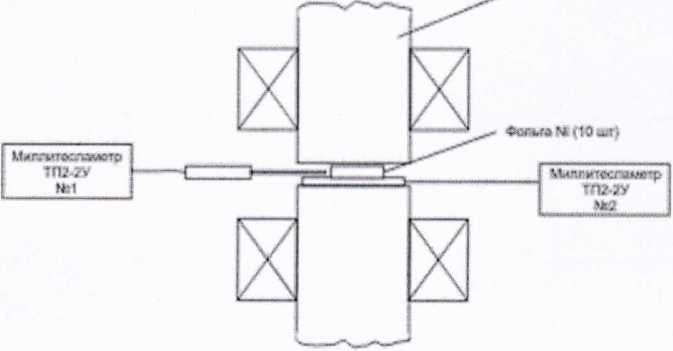

Рисунок 1

• 7.5.2 Установить значение магнитной индукции ВцмТл по показаниям миллитесламетра№ 1 в соответствии с таблицей 7.1.

Таблица 8.1

• 7.5.3 Записать показания миллитесламетра № 2 Вг, мТл и рассчитать для каждой точки измерения значения намагниченности J [мТл] по формуле (3):

J = B₂-Bi.                                    (3)

• 7.5.4 Измерить с помощью штангенциркуля диаметр пластин di, мм, и с помощью микрометра толщину пластин Ь, мм. Из одной пластины вырезать диск диаметром около 3 мм и измерить его с помощью штангенциркуля бз, мм.

• 7.5.5 Помещая в рабочий объем установки пластины и устанавливая режимы работы установки в соответствии с таблицей 7.2 провести измерения намагниченности насыщения Фи, нВб.

Таблица 7.2

• 7.5.6 Рассчитать площадь поперечного сечения образца S, мм², по формуле (4):

S = N-d-b,                                         (4)

где N - количество пластин в образце;

d - диаметр образца, мм;

b - толщина пластины.

• 7.5.7 Рассчитать значение магнитного потока образца Фо, нВб, по формуле (5):

Oo = J-S,                                            (5)

где J, мТл - значение намагниченности образца, полученное в п. 7.5.2...7.5.3.

• 7.5.8 Рассчитать относительную погрешность измерений магнитного потока по формуле (6):

5 = [(Фи-Фо)/Фо] 100.                            (6)

• 7.5.9 Результаты поверки считать положительными, если значения относительной погрешности измерений магнитного потока находятся в пределах ± 10 %.

• 7.5.10 Поместить в рабочий объем установки контрольный образец № 1 из комплекта установки провести п=10 измерений намагниченности насыщения Ф|, нВб.

• 7.5.11 Рассчитать среднее арифметическое значение намагниченности насыщения Ф , нВб, по формуле (7):

Ф = ;^1ФЬ                           (7)

• 7.5.12 Рассчитать относительную случайную составляющую погрешность о, %, по формуле (8):

- з ¹⁰⁰   /Е"=1(^фг~^ф)*

Ф \  (п-1)п

• 7.5.13 Повторить операции пп. 7.5.10 - 7.5.12 для контрольных образцов № 2 и №3.

• 7.5.14 Результаты поверки считать положительными, если значения случайной составляющей относительной погрешности измерений магнитного потока находятся в пределах ±1 %.

7.6 Определение диапазона и относительной погрешности измерений электрического сопротивления

• 7.6.1 Установить в установку зонд для измерения сопротивления и включить установку в

режим измерения сопротивления.

• 7.6.2 Собрать схему, приведенную на рисунке 2.

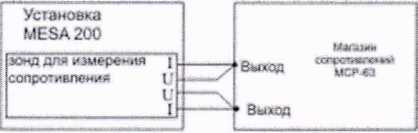

  Рисунок 2

• 7.6.3 Последовательно устанавливая значения сопротивления Ro, Ом на магазине сопротивлений МСР-63 в соответствии с таблицей 4.3 записать показания установки Rn, Ом. Таблица 4.3

  Установленное сопротивления Ro, Ом	0,1	5	50	500	10000
  Показания установки RH, Ом
  Погрешность, %

• 7.6.4 Рассчитать относительную погрешность измерений сопротивления 5_Г, % по формуле

  (9):

• 7.6.5 Результаты испытаний считать положительными, если значения относительной погрешности измерений сопротивления находится в пределах ±0,5 %.

• 8.1 При положительных результатах поверки установки оформить свидетельство о поверке установленной формы. Знак поверки наносится на переднюю панель установки или свидетельство о поверке в виде наклейки или поверительного клейма.

• 8.2 При отрицательных результатах поверки установка к применению не допускается и оформляется извещение о непригодности к применению установленной формы с указанием причин забракования.

• 8.3 Не допускается проведение поверки установки магнитоизмерительной MESA-200 для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.



Начальник НПО-1 ФГУП «ВНИИФТРИ»

А.Е. Ескин

Начальник лаборатории 123

ФГУП «ВНИИФТРИ»
