Методика поверки «Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ ТМ2-Ех»» (НКГЖ.411531.004-03МП)

«o-sr*.

Ф.В. Булыгин

Первый заместитель директора по науке ФГУП «ВНИИМС»

Методика поверки

НКГЖ.411531.004-03МП

Начальник отдела 207 ФГУП «ВНИИМС»

______ А.А. Игнатов

« НГ »     о<?   2019 г.

г. Москва, г. Зеленоград 2019 г.

Настоящая методика распространяется на преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ ТМ2-Ех» (далее по тексту - БРИЗ или приборы), изготавливаемые ООО НПП «ЭЛЕМЕР», и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками:

• - 5 лет;

• - 2 года - для БРИЗ с индексом заказа А.

Допускается проведение поверки отдельных (конкретных) диапазонов измерений и для соответствующих измерительных каналов (унифицированный выходной сигнал силы постоянного тока, цифровой сигнал HART-протокола) в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 1.

Таблица 1

При проведении поверки применяют средства измерений, указанные в таблице 2 Таблица 2

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2014));

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации БРИЗ.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                                   20±5;

  • - относительная влажность окружающего воздуха, %, не более         от 30 до 80;

  • - атмосферное давление, кПа                                      от 84 до 106,7;

  • - напряжение питания постоянного тока, В

  • - для «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12»,

  «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12Ш»                          от 21,6 до 26,4;

  • - для «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17Ш»

  • - напряжение переменного тока, В

  • - для «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17Ш»

  • - частота переменного тока, Гц

• - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать или находиться в пределах, не влияющих на работу БРИЗ.

• 5.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей.

• 5.3 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

• 5.4 Время выдержки БРИЗ во включенном состоянии 15 мин.

• 5.5 Перед проведением поверки поверяемые БРИЗ выдерживают при условиях, устанавливаемых п. 5.1, в течение 4 ч.

• 6 Проведение поверки

• 6.1.1 При внешнем осмотре устанавливают правильность маркировки, отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу БРИЗ и на качество поверки. При наличии дефектов покрытий, влияющих на работоспособность БРИЗ, несоответствия комплектности, маркировки определяют возможность дальнейшего применения БРИЗ.

• 6.1.2 У каждого БРИЗ проверяют наличие паспорта с отметкой ОТК.

• 6.2.1 Подключают ко входу БРИЗ калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (далее - ИКСУ-2012) в качестве источника температуры, напряжения или сопротивления постоянному току.

• 6.2.2  Устанавливают с помощью программы «HARTmanager» или другого коммуникационного устройства с загруженным DD-описанием для БРИЗ

• - тип первичного преобразователя, соответствующий выбранному входному сигналу;

• - назначение первичной переменной;

• - нижний и верхний пределы диапазона измерений и преобразования первичной переменной.

• 6.2.3 Измеряют выходной ток и убеждаются, что его значение соответствует входному сигналу БРИЗ.

6.3.1. Проверку электрической прочности изоляции проводят на установке GPI-745A, позволяющей поднимать напряжение плавно или равномерно ступенями, не превышающими 10 % значения испытательного напряжения.

• 6.3.2 Испытательное напряжение повышают плавно, начиная с нуля или со значения, не превышающего номинальное напряжение цепи до испытательного в течение не более 30 с. Погрешность измерения испытательного напряжения не должна превышать ±5 %.

• 6.3.3 Испытательное напряжение прикладывают между:

• - входными цепями БРИЗ и цепями питания, цепями аналогового выхода, цепями дискретного выхода;

• - цепями дискретного выхода и цепями питания, цепями аналогового выхода.

Выдерживают в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц 1500 В при температуре окружающего воздуха от плюс 15 до плюс 25 °C и относительной влажности от 30 до 80 %. Затем напряжение плавно снижают до нуля или значения, не превышающего номинальное, после чего испытательную установку отключают.

• 6.3.4 Испытательное напряжение прикладывают между цепями питания и цепями аналогового выхода БРИЗ. Выдерживают в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц 500 В при температуре окружающего воздуха от плюс 15 до плюс 25 °C и относительной влажности от 30 до 80 %

• 6.3.5 Во время проверки электрической прочности изоляции не должно происходить пробоев и поверхностного перекрытия изоляции.

• 6.4.1 Проверку электрического сопротивления изоляции цепей БРИЗ производят мегаомметром Ф 4102/1-1М.

• 6.4.2 Проверяют электрическое сопротивление изоляции

• - входных цепей БРИЗ относительно цепей питания, цепей аналогового выхода, цепей дискретного выхода;

• - цепей дискретного выхода относительно цепей питания, цепей аналогового выхода.

Электрическое сопротивление изоляции при испытательном напряжении 500 В должно быть не менее 20 МОм при температуре окружающего воздуха от плюс 15 до плюс 25 °C и относительной влажности от 30 до 80 %.

• 6.4.3 Проверяют электрическое сопротивление изоляции цепей питания, цепей аналогового выхода БРИЗ между собой.

Электрическое сопротивление изоляции при испытательном напряжении 100 В должно быть не менее 20 МОм при температуре окружающего воздуха от плюс 15 до плюс 25 °C и относительной влажности от 30 до 80 %.

• 6.5.1 Определение значений основных погрешностей БРИЗ в конфигурации с ТС и входными сигналами в виде сопротивления постоянному току

  • 6.5.1.1 При использовании компьютера подключают его к БРИЗ, включают питание и запускают программу «HARTmanager» или подключают другое коммуникационное устройство с загруженным DD-описанием.

  • 6.5.1.2 Подключают к БРИЗ с индексами заказов А и В меру электрического сопротивления МС 3050М сопротивлением 10 Ом в соответствии с рисунком A.l, А.2 Приложения А.

  • 6.5.1.3 К БРИЗ с индексом заказа С подключают ИКСУ-2012 в соответствии с рисунками А.З, А.4 Приложения А. ИКСУ-2012 подготавливают к работе в режиме «Поверка вторичных приборов» (эмуляция сопротивления постоянному току).

6.5.1.4 Устанавливают следующие параметры конфигурации:

• 6.5.1.5 Задают с помощью ИКСУ-2012 эмулируемое (действительное) значение сопротивления А_д 0 Ом.

• 6.5.1.6 Производят считывание показаний цифрового сигнала по протоколу HART А_и.

• 6.5.1.7 Рассчитывают значение абсолютной погрешности цифрового сигнала АЛ/? по протоколу HART по формуле

АЛя=Л_ы-Л₍>                             (6.1)

• 6.5.1.8 Повторяют операции по пп. 6.5.1.6, 6.5.1.7

- поочередно подключая МС 3050М сопротивлением 50, 100, 250, 300, 380 Ом;

-устанавливая с помощью ИКСУ-2012 эмулируемые (действительные) значения сопротивления, равные 50, 100, 200, 300 Ом и подключая МС 3050М сопротивлением 380 Ом (для БРИЗ с индексом заказа С).

6.5.1.9 Устанавливают следующие параметры конфигурации:

6.5.1.10 Повторяют операции по пп. 6.5.1.6, 6.5.1.7, поочередно подключая МС 3050М сопротивлением 10, 250,1000, 1500, 2500, 3800 Ом.

• 6.5.2 Определение значений основных погрешностей БРИЗ при работе с входными сигналами в виде напряжения постоянного тока

  • 6.5.2.1 Подключают к БРИЗ с индексами заказов А и В ИКСУ-2012 кабелем KH2012U и мультиметр Fluke 8508А в соответствии с рисунками А.9, А. 10 Приложения А.

К БРИЗ с индексом заказа С подключают ИКСУ-2012 в соответствии с рисунками А.11, А. 12 Приложения А. Подготавливают ИКСУ-2012 к работе в режиме «Поверка вторичных приборов» (эмуляция напряжения постоянного тока).

6.5.2.2 Устанавливают следующие параметры конфигурации:

• 6.5.2.3   Устанавливают с помощью ИКСУ-2012 значение эмулируемого (действительного) напряжения, равное 100 мВ.

• 6.5.2.4 Производят считывание показаний цифрового сигнала по протоколу HART А_и.

• 6.5.2.5 Рассчитывают значение абсолютной погрешности цифрового сигнала ААц по протоколу HART по формуле

ДЛи = А_и-к-\А_д\,                                 (6.2)

где к = - 1 (обратная полярность);

А_д - эмулируемое (действительное) значение, установленное с помощью ИКСУ-2012 для БРИЗ с индексом заказа С или измеренное с помощью мультиметра Fluke 8508А для БРИЗ с индексами заказов А и В.

• 6.5.2.6 Устанавливают с помощью ИКСУ-2012 значение эмулируемого напряжения, равное 50 мВ и повторяют операции по пп. 6.5.2.4, 6.5.2.5.

• 6.5.2.7 Подключают к БРИЗ с индексами заказов А и В ИКСУ-2012 кабелем KTI2012U и мультиметр Fluke 8508А в соответствии с рисунками А.5, А.6 Приложения А.

К БРИЗ с индексом заказа С подключают ИКСУ-2012 в соответствии с рисунками А.7, А.8 Приложения А. Подготавливают ИКСУ-2012 к работе в режиме «Поверка вторичных приборов» (эмуляция напряжения постоянного тока).

• 6.5.2.8 Поочередно устанавливают с помощью ИКСУ-2012 значения эмулируемого напряжения, равные 0, 50, 100 мВ.

• 6.5.2.9 Производят считывание показаний цифрового сигнала по протоколу HART А_и.

• 6.5.2.10 Рассчитывают значение абсолютной погрешности цифрового сигнала ЛАу по протоколу HART по формуле

ДАи = А_и-к-\А_д1,                                 (6.3)

где k = 1 (прямая полярность);

Ад - эмулируемое (действительное) значение, установленное с помощью ИКСУ-2012 для БРИЗ с индексом заказа С или измеренное с помощью мультиметра Fluke 8508А для БРИЗ с индексами заказов А и В.

6.5.2.11 Устанавливают следующие параметры конфигурации:

• 6.5.2.12 Подключают к БРИЗ с индексами заказов А и В ИКСУ-2012 кабелем KH2012U и мультиметр Fluke 8508А в соответствии с рисунками А.9, А. 10 Приложения А.

К БРИЗ с индексом заказа С подключают ИКСУ-2012 в соответствии с рисунками А.11, А. 12 Приложения А. Подготавливают ИКСУ-2012 к работе в режиме «Поверка вторичных приборов» (эмуляция напряжения постоянного тока).

• 6.5.2.13 Поочередно устанавливают с помощью ИКСУ-2012 значения эмулируемого напряжения, равные 1; 0,5 В и повторяют операции по пп. 6.5.2.4, 6.5.2.5.

• 6.5.2.14 Подключают к БРИЗ с индексами заказов А и В ИКСУ-2012 кабелем KH2012U и мультиметр Fluke 8508А в соответствии с рисунками А.5, А.6 Приложения А.

К БРИЗ с индексом заказа С подключают ИКСУ-2012 в соответствии с рисунками А.7, А.8 Приложения А. Подготавливают ИКСУ-2012 к работе в режиме «Поверка вторичных приборов» (эмуляция напряжения постоянного тока).

• 6.5.2.15 Поочередно устанавливают с помощью ИКСУ-2012 значения эмулируемого напряжения, равные 0, 0,5, 1 В и повторяют операции по пп. 6.5.2.9, 6.5.2.10.

• 6.5.3 Определение значений основных погрешностей БРИЗ при работе с входными сигналами от ТП

6.5.3.1 Устанавливают следующие параметры конфигурации:

• 6.5.3.2 Подключают ко входу поверяемого БРИЗ ИКСУ-2012 кабелем KH2012U и мультиметр Fluke 8508А в соответствии с рисунками А.5, А.6 Приложения А. Выдерживают БРИЗ в таком состоянии в течение 15 минут.

• 6.5.3.3 Устанавливают с помощью ИКСУ-2012 значение напряжения, равное ТЭДС ТП при температуре свободного конца О °C, вычисленное по прямому полиному ГОСТ Р 8.585-2001 для эмулируемой (действительной) температуры А_д 0 °C.

Для БРИЗ с индексом заказа А и В измеряют значение напряжения с помощью мультиметра Fluke 8508А и рассчитывают действительное значение температуры ТП А_д по обратному полиному ГОСТ Р 8.585-2001, вычисляющему температуру ТП при температуре свободного конца 0 °C по значению ТЭДС.

• 6.5.3.4 Производят считывание показаний цифрового сигнала по протоколу HART А_и.

• 6.5.3.5 Рассчитывают значение абсолютной погрешности цифрового сигнала ДА, по протоколу HART по формуле

ДА,=А_и-Ад.                                 (6.4)

• 6.5.3.6 Подключают ко входу поверяемого БРИЗ ТП тип ТХА(К) в соответствии с рисунками А. 15, А. 16 Приложения А. Выдерживают БРИЗ в таком состоянии в течение 15 минут.

6.5.3.7 Устанавливают следующие параметры конфигурации:

• 6.5.3.8 Устанавливают с помощью ИКСУ значение эмулируемой (действительной) температуры А_д, равное 0 °C.

• 6.5.3.9 Повторяют пп. 6.5.3.4, 6.5.3.5.

• 6.5.3.10 Подключают ко входу поверяемого БРИЗ ТП тип ТХА(К) в соответствии с рисунками А. 13, А. 14 Приложения А. Выдерживают БРИЗ в таком состоянии в течение 15 минут.

6.5.3.11 Устанавливают следующие параметры конфигурации:

6.5.3.12 Устанавливают параметр Р6.9 («Провод КХС») равным сопротивлению двухпроводной линии подключенного КХС (суммарное сопротивление двух проводов). Если сопротивление линии неизвестно, его определят с помощью программы «HARTmanager» методом М8 («Калибровка линии»). Если КХС подключается непосредственно к клеммам БРИЗ, то параметр Р6.9 устанавливают равным 0 Ом.

6.5.3.^Устанавливают с помощью ИКСУ значение эмулируемой (действительной) температуры Ад, равное О °C.

• 6.5.3.14 Повторяют пп. 6.5.3.4, 6.5.3.5.

• 6.5.3.15 Значения абсолютных погрешностей БРИЗ, рассчитанные по формулам (6.1), (6.2), (6.3) в каждой из поверяемых точек, не должны превышать соответствующих пределов допускаемых основных абсолютных погрешностей. Значение абсолютной погрешности БРИЗ, рассчитанное по формуле (6.4) в поверяемой точке, не должно превышать 1,3 °C.

6.5.4 Определение значений основных погрешностей БРИЗ, сконфигурированного под конкретный тип ТСП

• 6.5.4.1 Определяют значения основных погрешностей БРИЗ в конфигурации с входными сигналами в виде сопротивления в поверяемых точках, соответствующих 5, 25, 50, 75, 95 % диапазона измерений в соответствии с указаниями п. 6.5.4.2.

• 6.5.4.2  Определяют значения основных абсолютных погрешностей измерения температуры одновременно с п. 6.5.4.1. При этом считывают показания температуры t и вычисляют значение температуры t_r по соответствующей градуировочной функции и сопротивлению эталонного резистора R_r. Основную абсолютную погрешность измерения температуры определяют по формуле

  (6.5)

At = t - t_r.

• 6.5.4.3 Результаты считают положительными, если полученные значения основной абсолютной погрешности измерений, вычисленные по формуле (6.5), не превышают соответствующих пределов допускаемой основной абсолютной погрешности.

6.5.5 Определение значений основных погрешностей БРИЗ, сконфигурированного под конкретный тип входного сигнала

• 6.5.5.1 Основную погрешность БРИЗ для конфигураций с ТС, ТП и потенциометрическим входным сигналом определяют в точках, соответствующих 5, 25, 50, 75, 95 % диапазона измерений.

НСХ преобразования ТС должны соответствовать ГОСТ 6651-2009, НСХ ТП -ГОСТ Р 8.585-2001.

Измерения для определения основных погрешностей с указанными конфигурациями БРИЗ проводят по методикам, изложенным в п. 6.5.1 - 6.5.4.

• 6.5.5.2 Рассчитывают значения абсолютных погрешностей цифрового сигнала АЛ по протоколу HART по формуле

  (6-6)



где Ад - действительное значение эмулируемой величины;

А_и - значение цифрового сигнала по протоколу HART, полученное с помощью программы «HARTmanager».

Наибольшее из рассчитанных значений основной погрешности цифрового сигнала по протоколу HART не должно превышать соответствующих пределов допускаемых основных абсолютных погрешностей.

• 6.5.6 Определение основных погрешностей аналогового сигнала постоянного тока цифро-аналогового преобразователя БРИЗ

• 6.5.6.1 Подготавливают Fluke 8508А или ИКСУ-2012 к работе в режиме измерения постоянного тока, АСПТ - в режиме измерения напряжения. Подключают к БРИЗ с индексами заказов А и В Fluke 8508А или АСПТ с МС 3050М (7? = 10 Ом). К выходу БРИЗ с индексом заказа С подключают ИКСУ-2012 с помощью кабеля КИ2012И.

• 6.5.6.2 Для БРИЗ с помощью программы «HARTmanager» и метода Мб («Тест петли»), устанавливают режим фиксированного тока с значением I& - 4 мА.

С помощью Fluke 8508А или ИКСУ-2012 измеряют выходной ток 1_и БРИЗ. С помощью АСПТ измеряют напряжение U_u и рассчитывают ток 1ра_Сч по формуле

(6.7)

• 6.5.6.3 Рассчитывают значения абсолютных погрешностей аналогового сигнала постоянного тока цифро-аналогового преобразователя БРИЗ по формулам

А/ =                                              (6.8)

М=1расч~1д-                                    (6.9)

• 6.5.6.4 Повторяют пп. 6.5.6.2, 6.5.6.3 для фиксированных токов 8, 12, 16 и 20 мА.

• 6.5.6.5 Значения абсолютных погрешностей БРИЗ, рассчитанных по формулам (6.8), (6.9) в каждой из поверяемых точек, не должны превышать соответствующих пределов допускаемых основных абсолютных погрешностей.

• 7.1 Положительные результаты поверки БРИЗ оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 2 июля 2015 г. № 1815, или отметкой в паспорте и нанесением знака поверки.

  • 7.1.1 Результаты поверки БРИЗ, сконфигурированных под конкретный тип входного сигнала (п. 6.5.5), оформляют с обязательным указанием в Свидетельстве о поверке или паспорте информации об объеме проведенной поверки.

  • 7.1.2 Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

• 7.2 При отрицательных результатах поверки БРИЗ не допускаются к применению до выяснения причин неисправностей и их устранения.

После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

• 7.3 Отрицательные результаты поверки БРИЗ оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а БРИЗ не допускают к применению.

Разработчики настоящей методики:

Начальник ОС и ТД

ООО НПП «ЭЛЕМЕР»

Начальник отдела 207 ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А

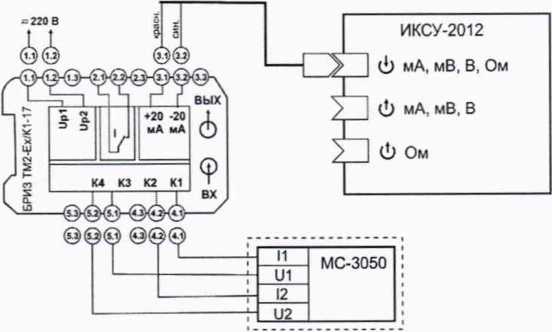

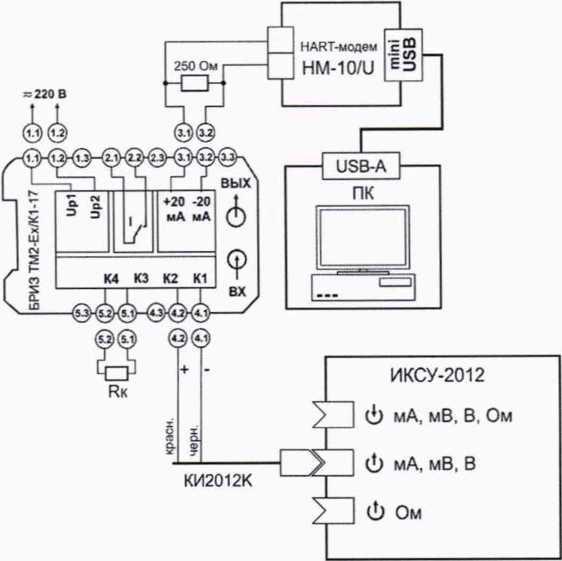

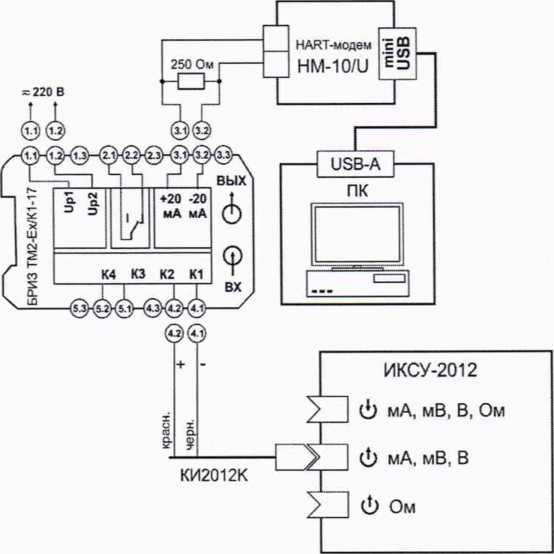

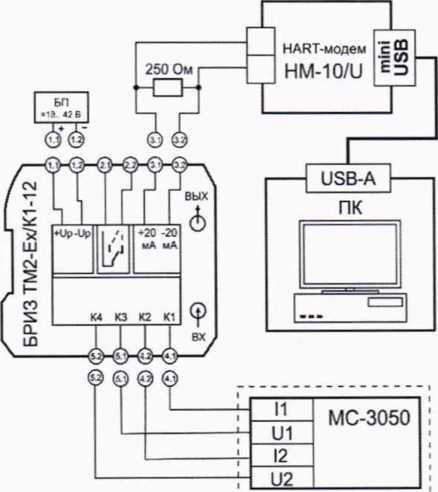

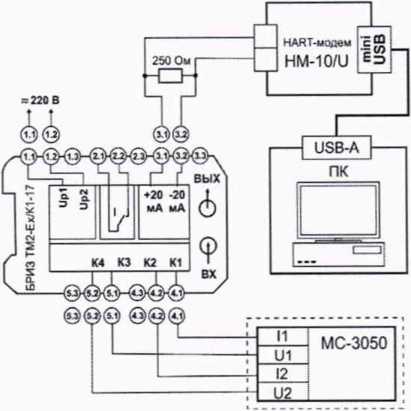

Схемы электрические подключений

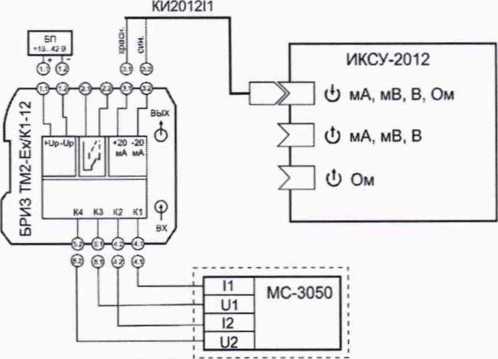

Рисунок А. 1 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12» (с индексами заказов А и В) с входными сигналами в виде сопротивления постоянному току (по протоколу HART)

Рисунок А.2 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17» (с индексами заказов А и В) с входными сигналами в виде сопротивления постоянному току (по протоколу HART)

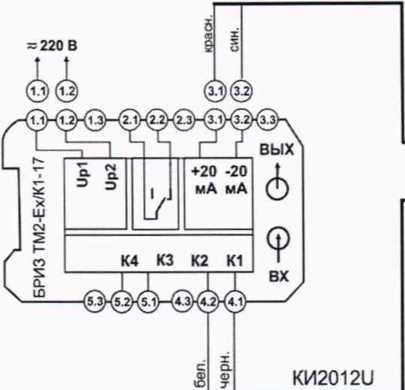

Рисунок А.З - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12» (с индексом заказа С) с входными сигналами в виде сопротивления постоянному току (по протоколу HART и унифицированному выходному сигналу)

КИ2012И

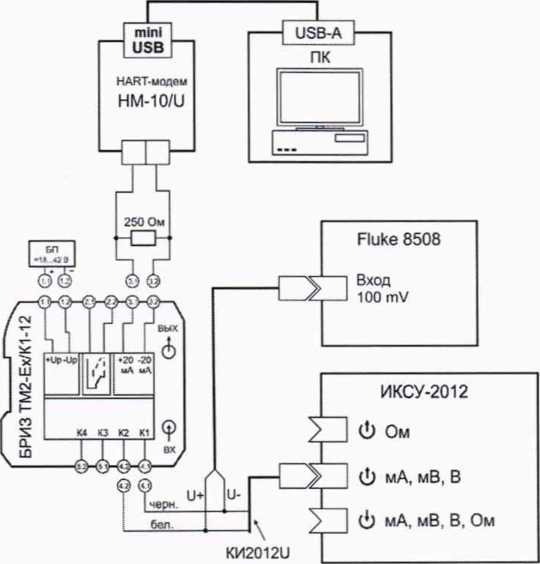

Рисунок А.4 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17» (с индексом заказа С) с входными сигналами в виде сопротивления постоянному току (по протоколу HART и унифицированному выходному сигналу)

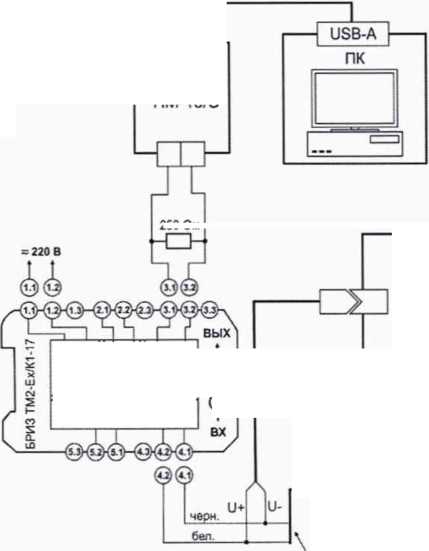

Рисунок А.5 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12» (с индексами заказов А и В) с входными сигналами в виде напряжения постоянного тока от 0 до 1000 мВ (по протоколу HART)

HART-модем

HM-10/U

mini USB

250 Ом

Fluke 8508

ИКСУ-2012

Ф Ом

Е

KM2012U

Вход

100 mV

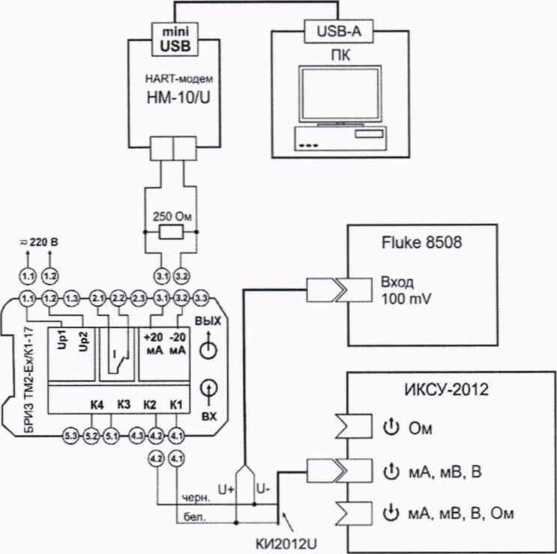

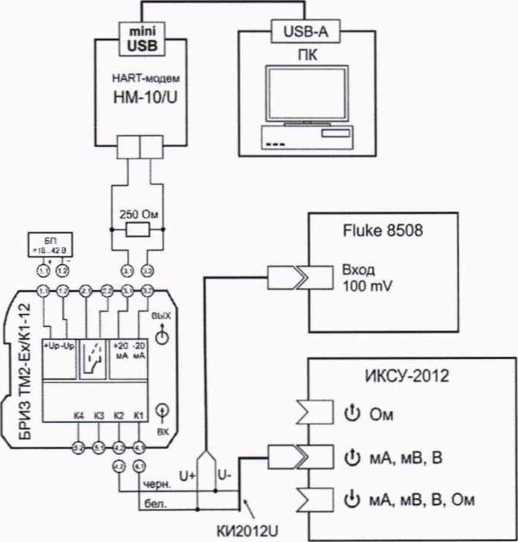

Рисунок А.6 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17» (с индексами заказов А и В) с входными сигналами в виде напряжения постоянного тока от 0 до 1000 мВ (по протоколу HART)

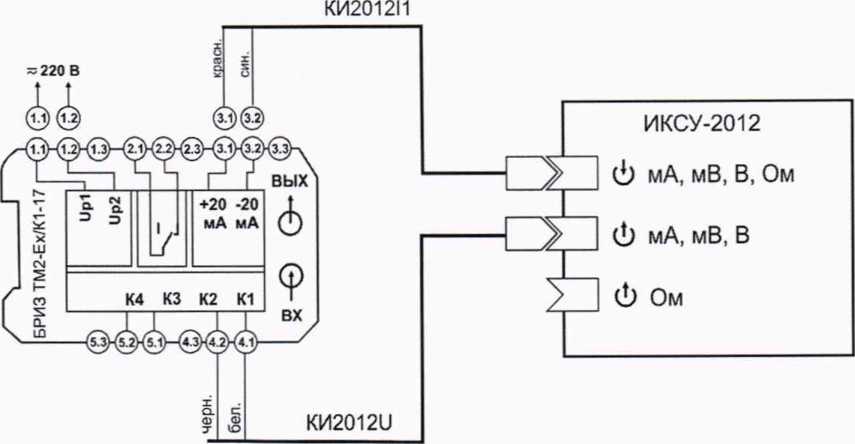

Рисунок А.7 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12» (с индексом заказа С) с входными сигналами в виде напряжения постоянного тока от 0 до 1000 м (по протоколу HART и унифицированному выходному сигналу)

КИ201211

Рисунок А.8 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17» (с индексом заказа С) с входными сигналами в виде напряжения постоянного тока от 0 до 1000 мВ (по протоколу HART и унифицированному выходному сигналу)

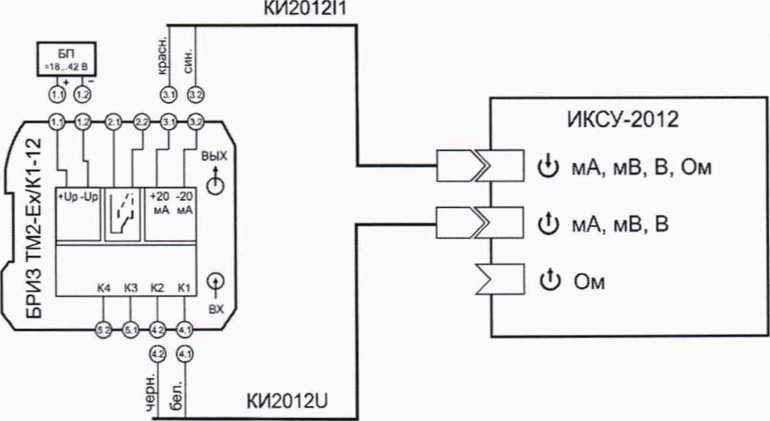

Рисунок А.9 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12» (с индексами заказов А и В) с входными сигналами в виде напряжения постоянного тока от минус 1000 до 0 мВ (по протоколу HART)

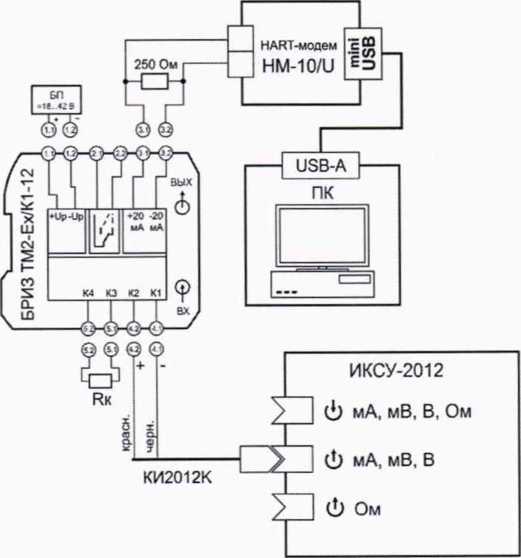

Рисунок А. 10 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17» (с индексами заказов А и В) с входными сигналами в виде напряжения постоянного тока от минус 1000 до 0 мВ (по протоколу HART)

Рисунок А.11 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12» (с индексом заказа С) с входными сигналами в виде напряжения постоянного тока от минус 1 000 до 0 мВ (по протоколу HART)

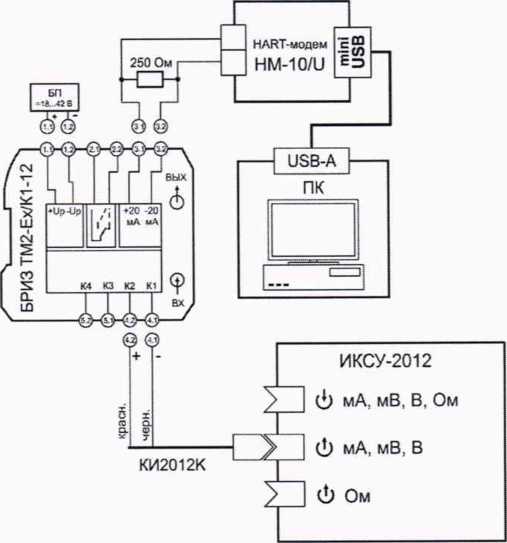

Рисунок А. 12 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17» (с индексом заказа С) с входными сигналами в виде напряжения постоянного тока от минус 1000 до 0 мВ (по протоколу HART)

Рисунок А. 13 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12» (с внешним компенсатором холодного спая) с входными сигналами от ТП

Рисунок А.14 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17» (с внешним компенсатором холодного спая) с входными сигналами от ТП

Рисунок А. 15 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12» (со встроенным компенсатором холодного спая) с входными сигналами от ТП

Рисунок А. 16 - Схема электрическая подключений при поверке «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17» (со встроенным компенсатором холодного спая) с входными сигналами от ТП
