Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКЙЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Директор

ООО «Г1К «Высоковольтные технологии»

Заместитель директора ФГУП «ВНИИМС» по производственной метрологии

АППАРАТЫ ИСПЫТАНИЯ ЖИДКИХ ДИЭЛЕКТРИКОВ АВИМ

Методика поверки

МП 206.1-099-2019

г. Москва

2019

Настоящая методика поверки распространяется на аппараты испытания жидких диэлектриков АВИМ (далее - аппараты), изготавливаемые ООО «ПК «Высоковольтные технологии, г. Волгоград, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются аппараты, укомплектованные в соответствии с паспортом, и комплект следующей технической и нормативной документации:

  • - паспорт;

  • - методика поверки.

Интервал между поверками - 2 года.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. №1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках аппаратов

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Определение относительной погрешности измерения напряжения переменного тока промышленной частоты

8.3

Да

Да

3. СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки аппаратов должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Ко

личе

ство

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Делитель напряжения

от 1 до 100 кВ

±0,5%

ДН-ЮОэ

1

8.2, 8.3

Вольтметр   универ

сальный цифровой

до 100 В

±0,2 %

GDM-

78255А

1

8.2, 8.3

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомендуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Измеритель нелинейных искажений

20 Гц - 200 кГц

20Гц-1 МГц

20-199,9 Гц

±(0,05 Кгк +0,06) %;

199,9 Гц-19,9 кГц ±(0,05 Кгк +0,02) %;

  • 19.9- 199,9 кГц ±(0,1 Кгк +0,1)%;

  • 199.9- 1000 кГц

С6-11

1

6.2

Термометр ртутный лабораторный

от 0 до 50 °C

±1 °C

ТЛ-4

1

6.1

Барометр-анероид метеорологический

от 80 до 106 кПа

±200 Па

БАММ-1

1

6.1

Психрометр аспирационный

от 10 до 100 %

±1 %

М-34-М

1

6.1

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства измерений, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на аппараты, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже IV.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверка аппаратов должна проводиться при нормальных условиях применения:

  • • температура окружающей среды, °C              от 15 до 25;

  • • атмосферное давление, кПа                      от 84 до 106;

  • • относительная влажность воздуха, %             от 10 до 80.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 230 В. Допускаемое отклонение от нормального значения при поверке ± 4.4 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на аппарат и входящие в его комплект компоненты.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого аппарата следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в паспорте;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность аппарата;

При несоответствии по вышеперечисленным позициям аппарат бракуется и направляется в ремонт.

8.2 Опробование
  • 8.2.1 Выполните подготовительные операции в следующей последовательности:

  • - разместите измерительные приборы на безопасном расстоянии и удобном для проведения работ месте;

  • - заземляющие клеммы измерительных приборов и поверяемого аппарата соедините проводом с контуром заземления.

  • 8.2.2 Откройте крышку аппарата. Снимите с аппарата ячейку для испытания жидких диэлектриков. Зафиксируйте кнопку блокировки подачи высокого напряжения в нажатом положении с помощью достаточно тяжёлого предмета из диэлектрического материала.

  • 8.2.3 Включите питание аппарата. При включении необходимо проверить номер версии программного обеспечения.

  • 8.2.4 В меню аппарата выберите пункт «Режим поверки».

Внимание! В режиме поверки высокое напряжение будет подаваться на оба электрода,

  • 8.2.5 Задайте минимальное значение высокого напряжения для поверяемой модификации. Затем задайте максимальное значение высокого напряжения поверяемой модификации. Снимите высокое напряжение и отключите его подачу кнопкой «СТОП».

  • 8.2.6 Результаты измерений считаются удовлетворительными, если аппарат устанавливает и измеряет требуемые значения высокого напряжения и номер версии программного обеспечения не ниже, чем 1.00.

8.3 Определение относительной погрешности измерения напряжения переменного тока промышленной частоты

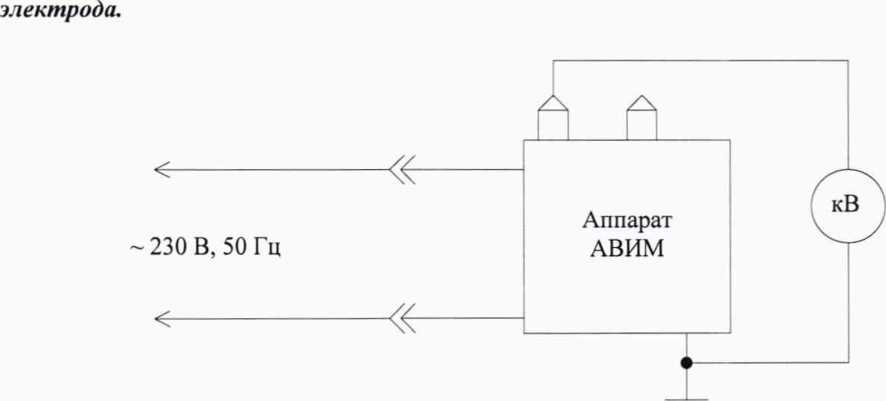

  • 8.3.1 Соберите схему, приведенную на рисунке 1.

  • 8.3.2 Откройте крышку аппарата. Снимите с аппарата ячейку для испытания жидких диэлектриков. Зафиксируйте кнопку блокировки подачи высокого напряжения в нажатом положении с помощью достаточно тяжёлого предмета из диэлектрического материала.

  • 8.3.3 Включите питание аппарата.

  • 8.3.4 В меню аппарата выберите пункт «Режим поверки».

Внимание! В режиме поверки высокое напряжение будет подаваться на оба

где: кВ - измерительная система в составе делителя напряжения ДН-100э и вольтметра универсального цифрового GDM-78255A

Рисунок 1 - Схема определения относительной погрешности измерения напряжения переменного тока промышленной частоты

  • 8.3.5 Подключите измерительную систему «кВ» к одному из высоковольтных электродов аппарата. На второй электрод рекомендуется надеть изоляционную заглушку.

Внимание! При работе на обоих электродах будет присутствовать одинаковое высокое напряжение!

  • 8.3.6 Нажмите кнопку «ПУСК» для включения высокого напряжения.

  • 8.3.7 Кнопками и установите напряжение на выходе аппарата равным 5 кВ с точностью ±0,2 %, контролируя его по показаниям дисплея.

  • 8.3.8 Произведите измерения одновременным отсчетом показаний напряжения на дисплее аппарата (Uabhmi) и эталонной измерительной системы (иэт1), в кВ. Результаты зафиксируйте в таблицу 4.

  • 8.3.9 Нажмите кнопку «ПУСК» для выключения высокого напряжения.

  • 8.3.10 Подключите измерительную систему «кВ» ко второму высоковольтному электроду аппарата, а на первый электрод рекомендуется надеть изоляционную заглушку.

  • 8.3.11 Нажмите кнопку «ПУСК» для включения высокого напряжения.

  • 8.3.12 Кнопками и установите напряжение на выходе аппарата равным 5 кВ с точностью ±0,2 %, контролируя его по показаниям дисплея.

  • 8.3.13 Произведите измерения одновременным отсчетом показаний напряжения на дисплее аппарата (UAbhm2) и эталонной измерительной системы (Иэтг), в кВ. Результаты зафиксируйте в таблицу 4.

  • 8.3.14 Нажмите кнопку «ПУСК» для выключения высокого напряжения.

  • 8.3.15 Повторите операции по п.п. 8.3.5 - 8.3.14 устанавливая напряжение на выходе аппарата равным:

  • - 25, 50 и 70 кВ - для модификаций АВИМ-65 и АВИМ-65П;

  • - 25, 50, 70 и 90 кВ - для модификаций АВИМ-90 и АВИМ-90П.

  • 8.3.16 Определите относительную погрешность измерения напряжения переменного тока поверяемым аппаратом по формуле:

5U-100 (Uabhm — иэтУЛэт %

(1)

где:

Павим = (Uabhmi + Uabhm2)/2;

Uot = (Шэт1 + Иэтг)

  • 8.3.17 Полученные значения 5U занесите в таблицу 4.

Таблица 4 - Результаты

тока

частоты

Uabmmi, кВ

Uabhm2, кВ

Иэть кВ

Uot2, кВ

Погрешность измерений 3U, %

Допускаемое значение 5идоп, %

±3,0

  • 8.3.18 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений не превышают допускаемого значение Зидоп.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки вь ется свидетельство о поверке.

  • 9.2 При отрицательных результатах повер дальнейшему применению, в паспорт вносится з ись о непригодности его к эксплуатации, свидетельство о поверке аннулируется и выдается извещен

аппарат бракуется и не допускается к

Начальник отдела 206.1

ФГУП «ВНИИМС»

о непригодности.

Рогожин С.Ю.

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

Леонов А.В.
