Госкорпорация «РОСКОСМОС» Федеральное казённое предприятие «Научно-испытательный центр ракетно-космической промышленности» (ФКП «НИЦ РКП»)

СОГЛАСОВАНО

В части раздела 4 «Методика поверки»

УТВЕРЖДАЮ

Заместитель генерального директора по научной работе

Генеральный директор

КОМПЛЕКС ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ «ЛУЧ» ИВК «ЛУЧ»

Руководство по эксплуатации

Д02086.00.00РЭ

Начальник НИО-512

В.Е. Никитюк

Инженер

А.Т. Рыжков

Е.Д. Ананьев

2019

4 МЕТОДИКА ПОВЕРКИ

  • 4.1 ВВЕДЕНИЕ

  • 4.1.1 Настоящая методика поверки (далее по тексту - «методика») устанавливает порядок проведения и оформления результатов поверки измерительных каналов (ИК) ИВК «ЛУЧ» и устанавливает методику’ первичной и периодической поверки.

  • 4.1.2 Интервал между поверками - 1 год.

4.2. ОПЕРАЦИИ ПОВЕРКИ

4.2.1 При проведении поверки должны выполнять операции, указанные в таблице 1. Таблица 4.1

Наименование операции

№ пункта МП

Проведение операции при

первичной поверке

первичной поверке

1 Внешний осмотр

4.7.1

да

да

2 Опробование

4.7.2

да

да

3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

да

да

4 Определение метрологических характеристик

4.1 Определение приведенной (к ДИ) погрешности измерений силы постоянного тока в диапазоне от 0 до 20 мА (частота опроса 100 Гц) Количество ИК - 16

4.7.3

да

да

4.2 Определение приведенной (к ДИ) погрешности измерений напряжения постоянного тока в диапазоне от -25 до +75 мВ (частота опроса 100 Гц)

Количество ИК - 16

4.7.4

да

да

4.3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

4.7.5

да

да

  • 4.3 СРЕДСТВА ПОВЕРКИ

4.3.1 Средства поверки приведены в таблице 2.

Таблица 4.2

Номер пункта методики поверки

Наименование и тип основных или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

4.7.3, 4.7.4

Многофункциональный калибратор FLUKE 5502Е: диапазон воспроизведения силы постоянного тока от 0 до 32,9999 мА, пределы допускаемой абсолютной погрешности    воспроизведения силы постоянного тока

(I) ±(1150x1 О'6 + 0,02 мкА); диапазон воспроизведения напряжения постоянного тока от 0 до 329,9999 мВ, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока (U) ±(U-60xl0*6 + 3 мкВ)

Вспомогательные средства поверки

4.6.1

Измеритель комбинированный TESTO 176-Р1: диапазон измерения температуры от минус 20 до плюс 70°С, пределы допускаемой абсолютной погрешности измерений температуры ±0,2°С; диапазон измерений атмосферного давления от 600 до 1100 мбар, пределы допускаемой абсолютной погрешности

измерений атмосферного давления ±3 мбар; диапазон измерения относительной влажности от 0 до 100%; пределы допускаемой абсолютной погрешности

измерений влажности ±0,1%

Вспомогательное оборудование

4.12АЛА

Кабель №1 Датчики давления - модуль LTR27(I20) - Источник питания

4.12А.1А

Кабель №2 Датчики температуры - модуль LTR27(T)

4.12А.1А

Кабель №3 Крейт-контроллер - ПК

А.12А.1А

Кабель №4 LTR27(120) - Многофункциональный калибратор

^22А.1А

Кабель №5 LTR27(T) - Многофункциональный калибратор

  • 4.3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону7 измерений требованиям настоящей методики.

  • 4.3.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 4.3.4 Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 г. и иметь действующее свидетельство о поверке (знак поверки).

  • 4.3.5 Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

  • 4.4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок

Д02086.00.00РЭ потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.4.2 Любые подключения приборов проводить только при отключенном напряжении питания ИВК «ЛУЧ».

ВНИМАНИЕ! На открытых контактах клеммных колодок ИВК «ЛУЧ» напряжение опасное для жизни - 220 В.

  • 4.4.3 К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на ИВК «ЛУЧ», знающие принцип действия используемых средств поверки и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 4.4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую методику и имеющие достаточную квалификацию.

  • 4.4.5 Лица, участвующие в поверке ИВК «ЛУЧ», должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

  • 4.5 УСЛОВИЯ ПОВЕРКИ

  • 4.5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C от + 10 до + 30;

  • - относительная влажность воздуха при температуре +25°С, %, от 30 до 80;

  • - атмосферное давление, кПа. от 70 до 106,7;

  • - напряжение питания, В 220 ± 22;

-частота, Гц 50±1.

  • 4.6 ПОДГОТОВКА К ПОВЕРКЕ

  • 4.6.1 При подготовке к поверке:

  • - проверить наличие свидетельств (знаков поверки) о поверке рабочих эталонов;

  • - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

  • 4.7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.7.1 Внешний осмотр

  • 4.7.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и повреждений лакокрасочного покрытия;

  • - исправность органов управления, чёткость фиксации положения тумблера питания;

  • - отсутствие нарушений экранировки линий связи;

  • - отсутствие обугливания изоляции на внешних токоведущих частях ИВК «ЛУЧ»;

  • - отсутствие неудовлетворительного крепления разъемов;

  • - заземление рабочих крейта и компьютера.

  • 4.7.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 4.7.2 Опробование

  • 4.7.2.1 При опробовании ИВК «ЛУЧ» необходимо:

  • - проверить соответствие ИВК «ЛУЧ» схеме подключения ИК, которая представлена на рисунке 4.1;

  • - подать питание ИВК «ЛУЧ» и включить ИБП, при этом на лицевой панели крейта должен загореться сигнальный светодиод;

  • - включить компьютер оператора и загрузить операционную систему;

  • - включить крейт.

  • 4.7.2.2 Подключить кабели Д02086.00.00СБ1, Д02086.00.00СБ2, Д02086.00.00СБ4, Д02086.00.00СБ5 к ИВК «ЛУЧ» по схеме подключения ИК (рисунок 4.1).

  • 4.7.2.3 Включить питание. При этом на лицевой панели крейта должен загореться сигнальный светодиод.

| Экспериментальная установка

I          А20.1           А20.2    А20.3                                     А20.4    А20.5 •

I                                                                                                                                                                                                                                                                                                                       i

pEHTLTR-EU-8_

“I

J

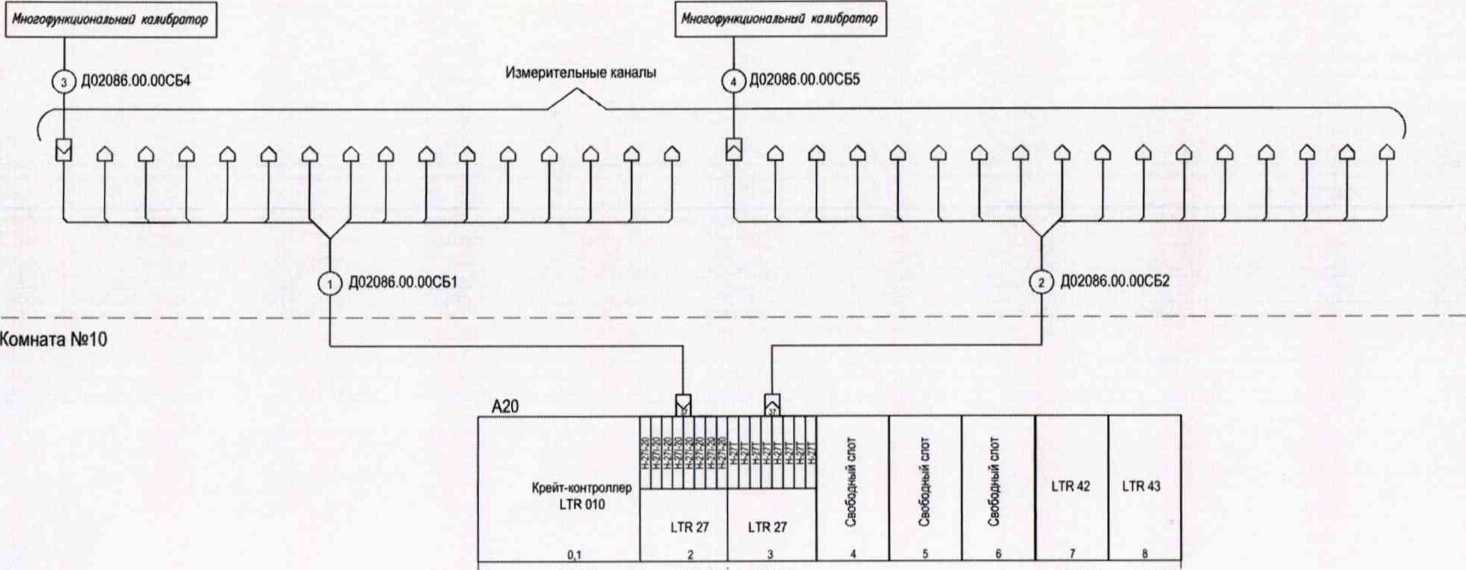

Рисунок 4.1 - Схема подключения ИК

  • 4.7.2.4 Проверка регистрации сигналов

Регистрация сигналов выполняется программой сбора данных«DataProc.exe».

  • 4.7.2.4.1 Задача результирующего файла данных

Для выбора файлов, в которые будут сохранены полученные данные, служит пункт «Задать файл данных csv» выпадающего меню «Настройки» для сохранения в csv расширении. Общий вид выпадающего меню «Настройки» представлен на рисунке 4.2.

Настройки

Задать файл данных csv

Рисунок 4.2 - Общий вид выпадающего меню «Настройки»

  • 4.7.2.4.2 Регистрация сигналов

Информация от модулей отображается на главной форме программы, общий вид которой представлен на рисунке 4.3.

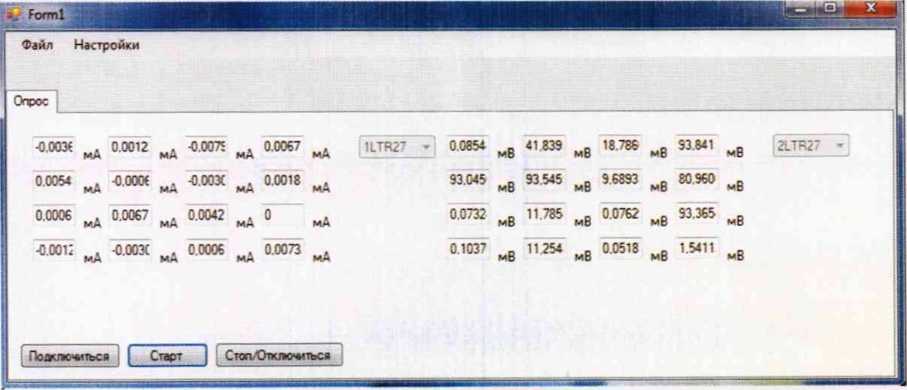

Рисунок 4.3 - Общий вид главной формы программы

На вкладке «Опрос» отображаются номера каналов, название модулей, состояния каналов каждого из модулей, единицы измерений, а также кнопки управления испытанием.

Кнопка «Подключиться» дает команду на соединение со всеми заданными модулями , конфигурирует их для работы и отображает единицы измерений у каждого из отслеживаемых каналов.

Кнопка «Старт» дает команду на начало сбора данных от модулей и преобразование полученных кодов АЦП в физические значения в заданных единицах измерения и запись этих значений в файлы данных.

Кнопка «Стоп/Отключиться» дает команду на завершение сбора данных, завершение записи в файлы данных и отключение от модулей.

После окончания регистрации сигналов (нажатия кнопки «Стоп/Отключиться») данные будут записаны в заданный в п. 4.7.2.4.1 файл. Данные представляются в виде таблиц Excel, где каждый последующий столбец таблицы соответствует каналу модуля LTR.

4.7.2.4.5 Результаты проверки работоспособности считать положительными, если в процессе сбора данных не поступало сообщений об ошибках и при подаче на входы ИК тестовых сигналов от средств поверки на мониторе оператора ИВК «ЛУЧ» отображается информация о количестве и типе ИК, значениях тестовых сигналов.

  • 4.7.3 Определение приведенной (к ДИ) погрешности измерений силы постоянного тока в диапазоне от 0 до 20 мА (частота опроса 100 Гц)

Количество ИК - 16

Задать результирующий файл данных согласно пункту п. 4.7.2.4.1 Д02086.00.00РЭ.

Подготовить исходные данные для определения абсолютной погрешности измерений силы постоянного тока в диапазоне от 0 до 20 мА (частота опроса 100 Гц) ИК Ltr27 (H-27I-20) (количество ИК - 16) согласно руководству по эксплуатации Д02086.00.00РЭ.

  • 4.7.3.1 Собрать схему подключения ИК в соответствии с рисунком 4.1 для определения приведенной (к ДИ) погрешности измерений силы постоянного тока в диапазоне от 0 до 20 мА для ИК (частота опроса 100 Гц) с субмодулями H-27I-20.

  • 4.7.3.2 Подключить устройство поверки FLUKE 5502Е с помощью кабелей коммутации для поверки Д02086.00.00СБ1, Д02086.00.00СБ4 к разъёму модуля Ltr 27(Н-271-20), согласно инструкции по эксплуатации.

  • 4.7.3.3 С FLUKE 5502Е подать на вход ИК значения силы постоянного тока табл. 4.1.

Таблица 4.1 Значения силы постоянного тока

Номер поверки:

Значение эталонной силы постоянного тока, мА:

1

0

2

5

3

10

4

15

5

20

Вести регистрацию эталонных сигналов с помощью программы сбора данных «DataProc.exe» согласно пункту п. 4.7.2.4.2 руководства по эксплуатации Д02086.00.00РЭ.

  • 4.7.3.4 Регистрацию поданного значения эталонной силы постоянного тока вести в течении секунды. Результаты измерений контролировать визуально в окне программы «DataProc.exe».

  • 4.7.3.5 Подключить FLUKE 5502Е к последующим ИК, отображенных на схеме подключения ИК рисунок 4.1. Регистрацию вести согласно п. 4.7.2.4.2,4.7.3.3, 4.7.3.4 руководства по эксплуатации Д02086.00.00РЭ.

  • 4.7.3.6 Рассчитать значение абсолютной погрешности измерений силы электрического тока в диапазоне от 0 до 20 мА (частота опроса 100 Гц) (А) и значение приведенной (к ДИ) погрешности измерений силы электрического тока в диапазоне от 0 до 20 мА (частота опроса 100 Гц) (у) по формулам 3, 4:

А = 1изм. - 1э,

  • (3) ,

  • (4)

у = — х 100 %.

где:

1изм. - измеренное значение силы постоянного тока, мА,

1э - эталонное значение силы постоянного тока, мА.

1К - предел измерений (диапазон измерений. мА).

  • 4.7.3.7 Результаты поверки считать положительными, если значение приведенной (к ДИ) погрешности измерений силы постоянного тока в диапазоне от 0 до 20 мА (частота опроса 100 Гц) находится в допускаемых пределах ±0,1 %.

4.7.4 Определение приведенной (к ДИ) погрешности измерений напряжения постоянного тока в диапазоне от -25 до +75 мВ (частота опроса 100 Гц)

Количество ИК - 16.

Задать результирующий файл данных согласно пункту п. 4.7.2.4.1 Д02086.00.00РЭ.

Подготовить исходные данные для определения абсолютной погрешности измерений напряжения постоянного тока (частота опроса 100 Гц) ИК Ltr27 (Н-27Т) (количество ИК - 16) согласно руководству по эксплуатации Д02086.00.00РЭ.

  • 4.7.4.1 Собрать схему подключения измерительных каналов в соответствии с рис.4.1 для определения абсолютной погрешности измерений напряжения постоянного тока в диапазоне от -25 до +75 мВ (частота опроса 100 Гц) ИК Ltr27 (Н-27Т) (количество ИК - 16).

  • 4.7.4.2 Подключить FLUKE 5502Е с помощью с помощью кабелей коммутации для поверки Д02086.00.00СБ2, Д02086.00.00СБ5 к разъёму модуля Ltr 27(Н-27Т), согласно инструкции по эксплуатации.

  • 4.7.4.3 С FLUKE 5502Е подать на вход ИК поверочные значения напряжения постоянного тока табл. 4.2.

Таблица 4.2 - Значения напряжения постоянного тока

Номер поверки:

Значение эталонного напряжения постоянного тока. мВ:

1

-25

2

- 15

3

-5

4

+ 5

5

+ 15

6

+ 25

7

+ 35

8

+ 45

9

+ 55

10

+ 65

11

+ 75

Вести регистрацию эталонных сигналов с помощью программы сбора данных «DataProc.exe» согласно пункту п. 4.7.2.4.2 руководства по эксплуатации Д02086.00.00РЭ.

  • 4.7.4.4 Регистрацию поданного значения эталонного напряжения постоянного тока вести в течении секунды. Результаты измерений контролировать визуально в окне программы «DataProc.exe».

  • 4.7.4.5 Подключить FLUKE 5502Е к последующим ИК, отображенных на схеме подключения измерительных каналов рисунок 4.1. Регистрацию вести согласно п. 4.7.2.4.2, 4.7.4.3, 4.7.4.4 руководства по эксплуатации Д02086.00.00РЭ.

  • 4.7.4.6 Рассчитать значение абсолютной погрешности измерений напряжения постоянного тока в диапазоне от -25 до +75 мВ (частота опроса 100 Гц) (Д) и значение приведенной (к ДИ) погрешности измерений напряжения постоянного тока в диапазоне от -25 до +75 мВ (частота опроса 100 Гц) (у) по формулам 5, 6:

Д = Иизм. - Иэ,        (5),

у = ^- х 100 %,       (6)

ик

где:

иизм. - измеренное значение напряжения постоянного тока, мВ,

Иэ - эталонное значение напряжения постоянного тока, мВ, контролируемое FLUKE 5502Е.

UK - предел измерений (диапазон измерений, мА).

  • 4.7.4.7 Результаты поверки считать положительными, если значение основной приведенной (к ДИ) погрешности измерений напряжения постоянного тока в диапазоне от -25 до +75 мВ (частота опроса 100 Гц) находится в допускаемых пределах ±0,1 %.

4.7.5 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

  • 4.7.5.1 Для проверки идентификационных признаков использовать программу «UTS Pro». В программе «UTS Pro» выбрать в выпадающем меню «Module» проверяемый модуль и нажать на пункт «Configure». В поле «SerialNumber» отображается серийный номер выбранного субмодуля. Серийные номера субмодулей должны совпадать с перечисленными в формуляре Д02086.00.00ФО серийными номерами.

  • 4.7.5.2 Результаты проверки идентификационных признаков метрологически значимых компонентов считать положительными, если идентификационные наименования ПО, номера версий метрологически значимых компонентов и цифровые идентификаторы ПО соответствуют указанным в разделе 15 формуляра Д02086.00.00ФО.
