Методика поверки «АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ «EFT Ml PLUS»» (МП АПМ 24-19)

УТВЕРЖДАЮ Генеральный директор ООО «Автопрогресс-М»

АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ «EFT Ml PLUS»

г. Москва, 2019 г.

Настоящая методика поверки распространяется на аппаратуру геодезическую спутниковую «EFT Ml PLUS», производства ООО «Эффективные технологии», Россия (далее -аппаратура) и устанавливает методику ее первичной и периодической поверки.

Интервал между поверками - 1 год.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2

Таблица 2

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на аппаратуру, имеющие достаточные знания и опыт работы с ней.

4 Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на аппаратуру и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки, а также правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88 (Утверждены коллегией ГУГК при СМ СССР 09.02.1989 г., № 2/21).

5 Условия поверки

При проведении поверки в лабораторных условиях должны соблюдаться, следующие нормальные условия измерений:

- температура окружающей среды, °C                                            (20±5)

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра и при температуре окружающей среды в диапазоне от -20 до +50 °C

6 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке на эталонные средства измерений;

• - аппаратуру и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией.

• - аппаратура должна быть установлена на специальных основаниях (фундаментах) или штативах, не подвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

• 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие аппаратуры следующим требованиям:

• - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики аппаратуры;

• - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на аппаратуры.

7.2 Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения

• 7.2.1 При опробовании должно быть установлено соответствие аппаратуры следующим требованиям:

• - отсутствие качки и смещений неподвижно соединенных деталей и элементов аппаратуры;

• - правильность взаимодействия с комплектом принадлежностей;

• - работоспособность всех функциональных режимов.

• 7.2.2 Проверку идентификационных данных программного обеспечения (далее - ПО) проводить следующим образом:

• - для идентификации ПО «Ml-14-P.112.htb», установленного в аппаратуру, необходимо подключиться к приёмнику с помощью ПО «EFT Field Survey», установленного на контроллер, и на вкладке «Связь» перейти в меню «Приёмник»;

• - для идентификации ПО «EFT Field Survey», установленного на контроллер, неооходимо запустить ПО «EFT Field Survey» и на вкладке «Проект» перейти в меню «Установки»;

• - для идентификации ПО «EFT Seismic», установленного на контроллер, необходимо открыть меню ОС открыть пункт «Настройки», выбрать подменю «Приложения» и выбрать приложение «EFT Seismic», в открывшемся окне будет отображена необходимая информация;

• - для идентификации ПО «Carlson SurvCE», установленного на контроллер, необходимо запустить ПО «Carlson SurvCE», перейти на вкладку «Оборудование» и выбрать пункт «О О программе»;

• - для идентификации ПО «Carlson SurvPC», установленного на ПК или контроллер, необходимо запустить ПО «Carlson SurvPC», перейти на вкладку «Оборудование» и выбрать пункт «О О программе»;

• - для идентификации ПО «EFT Post Processing», установленного на ПК, необходимо запустить ПО «EFT Post Processing» и выбрать в меню «Справка» пункт «О программе»;

• - для идентификации ПО «EFT SeisMonitor», установленного на ПК. необходимо запустить ПО «EFT SeisMonitor» и выбрать в меню «Справка» пункт «О программе».

Номер версии ПО должен соответствовать данным, приведенным в таблице 3.

Таблица 3

7.3 Определение метрологических характеристик

7.3.1 Определение абсолютной погрешности и средней квадратической погрешности измерений длины базиса в режиме «Статика»

Абсолютная и средняя квадратическая погрешности измерений длины базиса в режиме «Статика» определяются путем многократных измерений (не менее 5) двух контрольных длин базиса, действительные значения которых расположены в диапазоне от 0 до 3 км и определены электронным тахеометром 1 разряда по ГОСТ Р 8.750-2011.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения на поверяемой аппаратуре при условиях, указанных в таблице 4 настоящей методики.

Выключить аппаратуру согласно требованиям руководства по эксплуатации и провести обработку данных с использованием штатного ПО к аппаратуре.

Ещё раз измерить эталонным тахеометром длину базиса. Результат измерений не должен отличаться от значения . полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонном тахеометру. В случае если измеренная длина базиса отличается от значения L_t , полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонном тахеометру, повторить съёмку аппаратурой заново.

Абсолютная погрешность измерений каждой длины базиса (при доверительной

0,95) определяется как сумма систематической и случайной погрешностей по

где т, - средняя квадратическая погрешность измерений j длины базиса.

Значения абсолютной погрешности (при доверительной вероятности 0,95) и средней квадратической погрешности измерений для каждой длины базиса в режиме «Статика» должны соответствовать значениям, приведенным в Приложении А к настоящей методике поверки.

• 7.3.2 Определение абсолютной погрешности и средней квадратической погрешности измерений длины базиса в режимах «Кинематика» и «Кинематика в реальном времени (RTK)»

Абсолютная и средняя квадратическая погрешности измерений длины базиса в режимах «Кинематика» и «Кинематика в реальном времени (RTK)» определяются не менее чем 10-и кратным измерением контрольной длины базиса, действительное значения которой расположено в диапазоне от 0 до 3 км и определено электронным тахеометром 1 разряда по ГОСТ Р 8.750-2011.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованию руководства по эксплуатации.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения на поверяемой аппаратуре при условиях, указанных в таблице 4 настоящей методики.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Ещё раз измерить эталонным тахеометром длину базиса. Результат измерений не должен отличаться от значения £₀, полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонном тахеометру. В случае если измеренная длина базиса отличается от значения £₀, полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонном тахеометру, повторить съёмку аппаратурой заново.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности

0.95) определяется как сумма систематической и случайной погрешностей по формуле:

= --1„)±2

И

где АЛ - погрешность измерений длины базиса в плане/по высоте, мм;

Ц - эталонное значение длины базиса в плане/по высоте, мм;

L, - измеренное аппаратурой значение длины базиса / измерением в плане/по

высоте, мм;

п - число измерений длины базиса.

Средняя квадратическая погрешность измерений длины базиса определяется по формуле:

т

где т - средняя квадратическая погрешность измерений длины базиса.

Значения абсолютной погрешности (при доверительной вероятности 0.95) и средней квадратической погрешности измерений длины базиса в режимах «Кинематика» и «Кинематика в реальном времени (RTK)» должны соответствовать значениям, приведенным в Приложении А к настоящей методике поверки.

733 Определение абсолютной и средней квадратической погрешностей определения координат в режиме «Автономный»

Абсолютная и средняя квадратическая погрешности определения координат в режиме «Автономный» определяются с помощью имитатора сигналов космических навигационных систем ГЛОНАСС/GPS. Измерения следует выполнять в соответствии с руководством по эксплуатации при моделировании имитатором сигналов условий (сценария) неподвижности аппаратуры.

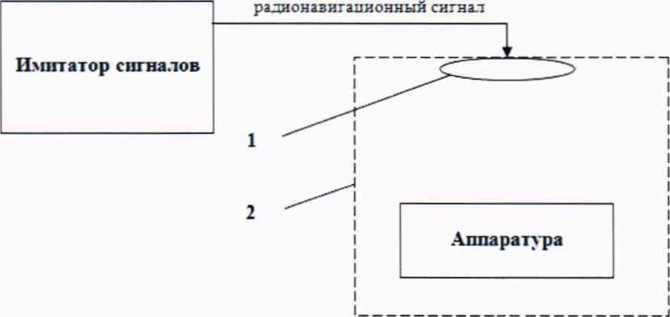

Собрать схему измерений с имитатором сигналов в соответствии с рисунком 1:

• 1 - переизлучающая антенна;

• 2 - экранированная камера (из состава имитатора сигналов)

Составить сценарий имитации с параметрами, приведенными в таблице 4. Отслеживать значение геометрического фактора PDOP (не должно превышать 4).

Рисунок 1 - Схема измерений

Таблица 4

Запустить сценарий имитации.

погрешности по выражению:

где А_Л- у _н - погрешность измерений координат X, Y, Н. мм;

5₀ v у _н - эталонные значения координат X. Y. Н задаваемые имитатором сигналов, мм;

5     - измеренные аппаратурой значения координат X, Y, Н, мм;

n_VYH - число измерений координат X. Y Н.

Примечание.

X,Y - прямоугольные координаты, полученные преобразованием сферических координат (широта, долгота,) по алгоритму ГОСТ Р 51794-2001 «Системы координат. Методы преобразований координат определяемых точек»

Значения абсолютной погрешности (при доверительной вероятности 0,95) и средней квадратической погрешности измерений координат в режиме «Автономный» должны соответствовать значениям, приведенным в Приложении А к настоящей методике поверки.

7.3.4 Определение абсолютной погрешности и средней квадратической погрешности измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGNSS)»

Абсолютная и средняя квадратическая погрешности измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGNSS)» определяется не менее чем 10-и кратным измерением контрольной длины базиса, действительное значения которой расположено в диапазоне от 0 до 3 км и определено электронным тахеометром 1 разряда по ГОСТ Р 8.750-2011.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения на поверяемой аппаратуре при условиях, указанных в таблице 5 настоящей методики.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Ещё раз измерить эталонным тахеометром длину базиса. Результат измерений не должен отличаться от значения Г_о, полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонному тахеометру. В случае если измеренная длина базиса отличается от значения £₀, полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонному тахеометру, повторить съёмку аппаратурой заново. Абсолютная погрешность измерений длины базиса (при доверительной вероятности 0,95) определяется как сумма систематической и случайной погрешностей по формуле:

п

где АГ - погрешность измерений длины базиса в плане/по высоте, мм;

Lq - эталонное значение длины базиса в плане/по высоте, мм;

Г, - измеренное аппаратурой значение длины базиса i измерением в плане/по высоте, мм;

п - число измерений длины базиса.

Средняя квадратическая погрешность измерений длины базиса определяется по формуле:

Значения абсолютной погрешности (при доверительной вероятности 0,95) и средней квадратической погрешности измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGNSS)» должны соответствовать значениям, приведенным в Приложении А к настоящей методике поверки.

Таблица 5

8 Оформление результатов поверки

• 8.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту, раздела 7 настоящей методики поверки с указанием числовых значений результатов измерений и их оценки по сравнению с допускаемыми значениями. Рекомендуемый образец протокола приведен в Приложении 2 к настоящей методике поверки.

• 8.2 При положительных результатах поверки, аппаратура признается годной к применению и на нее выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

• 8.3 При отрицательных результатах поверки, аппаратура признается непригодной к применению и на нее выдается извещение о непригодности установленной формы с указанием

основных причин.

Руководитель отдела ООО «Автопрогресс - М»

(обязательное)

Таблица АЛ - Метрологические характеристики

10
