Методика поверки «Плотномеры-уровнемеры ПЛОТ-3Б-1РУ» (МП АУТП.414122.022)

Методика поверки

АУТП.414122.022 МП

Редакция 1

2015 г.

Настоящая методика поверки распространяется на плотномеры-уровнемеры ПЛОТ-ЗБ-1РУ, (далее по тексту - плотномер-уровнемер) и устанавливает методику их первичной и периодической поверок.

Методика предусматривает два способа проведения поверок:

• - первичная и периодическая поверки в условиях лаборатории;

• - первичная (после ремонта) и периодическая поверки в условиях эксплуатации.

Периодическая поверка плотномера-уровнемера с функцией измерения вязкости производится в условиях лаборатории.

Интервал между поверками - 2 года.

• 2 ПЕРВИЧНАЯ И ПЕРИОДИЧЕСКАЯ ПОВЕРКА В УСЛОВИЯХ ЛАБОРАТОРИИ

При проведении поверки должны быть выполнены следующие операции:

Таблица 1

При получении отрицательного результата при проведении любой из операций, поверка плотномера-уровнемера должна быть прекращена.

• 2.2.1 Поверочные жидкости.

  • 2.2.1.1 Поверка канала измерения плотности.

-при проведении поверки плотномера-уровнемера с диапазоном измерения плотности от 630 до 1010 кг/м³:

Таблица 3

-при проведении поверки плотномера-уровнемера с диапазоном измерения плотности от 950 до 1600 кг/м³:

Таблица 4

• 2.2.1.2 Поверка канала измерения вязкости.

Таблица 5

2.2.2 Средства поверки

При проведении поверки плотномера-уровнемера применяют средства поверки, указанные в таблице 6.

Таблица 6

Примечание: при проведении поверки разрешается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

При проведении первичной и периодической поверок должны соблюдаться следующие условия:

-температура окружающего воздуха - (20 ± 5) °C;

-относительная влажность окружающего воздуха - (30 - 80) %; -атмосферное давление от 86 до 106 кПа.

Плотномер-уровнемер относится к классу 01 по ГОСТ 12.2.001.6.0-75. При испытаниях к работе с плотномером-уровнемером, средствами измерений и испытательным оборудованием допускаются лица, прошедшие инструктаж по технике безопасности и изучившие документацию на плотномер-уровнемер, используемые средства измерения и оборудование.

Перед включением в сеть все приборы должны быть заземлены, сечение заземляющего проводника должно быть не менее 1,5 мм².

К проведению поверки и обработке результатов измерений допускаются лица с образованием не ниже среднетехнического, имеющие опыт работы в проведении поверки.

Перед проведением поверки необходимо выполнить следующие подготовительные работы.

Ознакомиться с руководством по эксплуатации на плотномер-уровнемер и эксплуатационной документацией на средства поверки.

Жидкости, используемые при поверке плотномера-уровнемера, и средства поверки должны находиться не менее 4-х часов до начала поверки в условиях по п.2.3 настоящей методики.

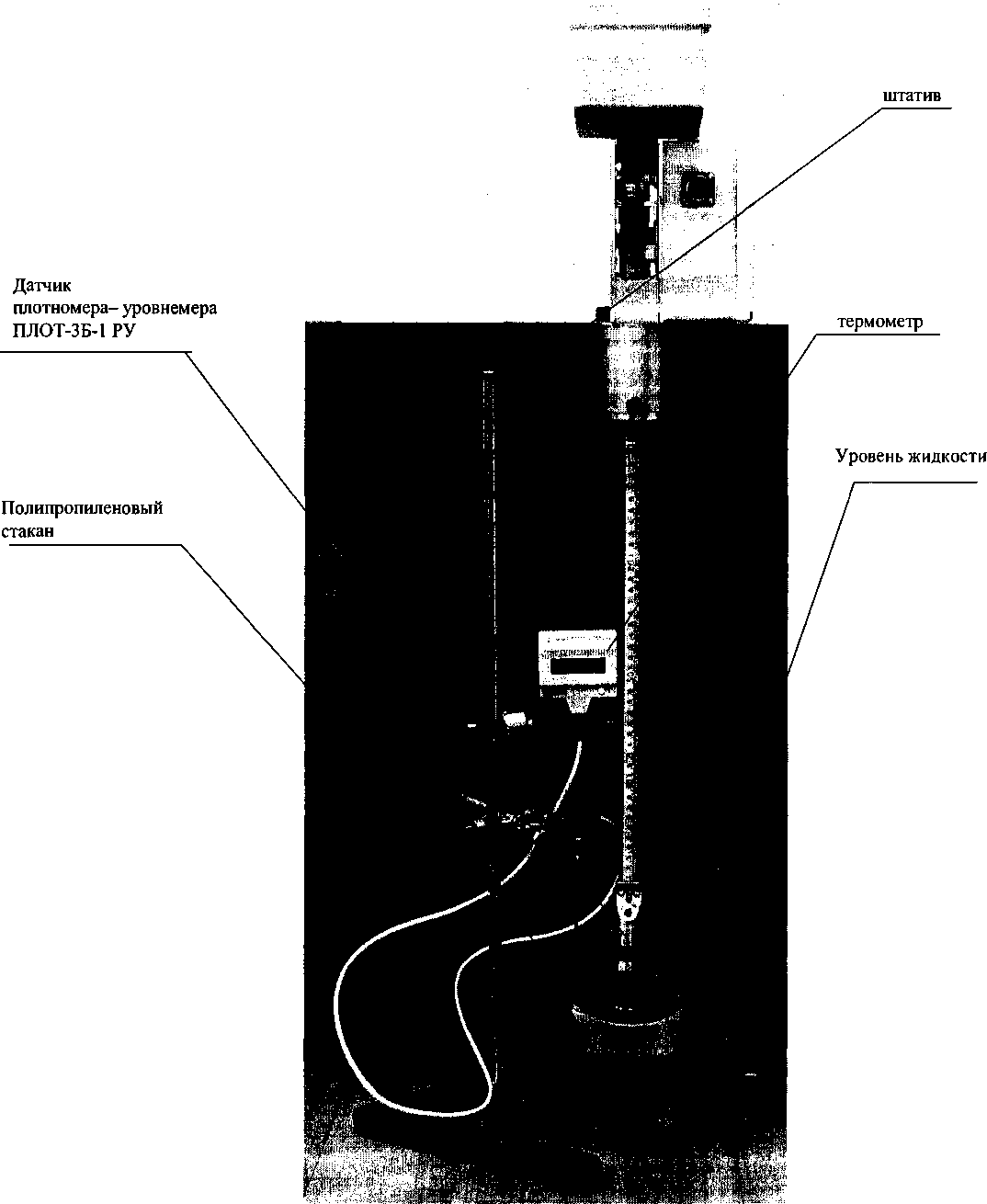

Установить датчик плотности плотномера-уровнемера в центр полипропиленового стакана согласно рисунку приложения Б. Расстояние от дна должно быть не менее (25 ± 5) мм.

Приспособление с установленным датчиком плотности после сборки промыть нефрасом и просушить на воздухе, при этом необходимо обратить внимание на чистоту деталей в зоне чувствительного элемента датчика плотности.

ВНИМАНИЕ! Механическое повреждение чувствительного элемента (вибратора) датчика плотности или его загрязнение приводит к выходу из строя всего плотномера-уровнемера.

• 2.6 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре проверяют:

• - наличие эксплуатационной документации;

• - соответствие комплектности плотномера-уровнемера комплектности, записанной в паспорте на плотномер-уровнемер;

• - соответствия заводского номера плотномера-уровнемера номеру, записанному в паспорте на плотномер-уровнемер;

• - соответствие маркировки маркировке, указанной в руководстве по эксплуатации;

• - отсутствие механических повреждений на плотномер-уровнемер, влияющих на правильность функционирования и метрологические характеристики.

Установить плотномер-уровнемер на край стола, ослабить стопорный винт и включить питание плотномера-уровнемера.

В соответствии с руководством по эксплуатации на плотномер-уровнемер (АУТП.414122.022 РЭ) задать режим «измерения» для базовой высоты. В этом режиме проверяется механическая работоспособность прибора.

Проверка соответствия номера версии встроенного программного обеспечения проводится при подключения плотномер-уровнемера с помощью USB-кабеля к компьютеру. На компьютере запустить программу plot ЗЬ-1 rua-v4.exe.______________________________________________

ВНИМАНИЕ! Кнопку Вкл на моноблоке плотномера-уровнемера не включать во время проведения проверки по настоящему пункту.

При этом на мониторе высветится номер программного обеспечения -4.60..

Номер версии программного обеспечения приведен в таблице 7.

Таблица 7

2.6.3 Определение метрологических характеристик

Определение абсолютной погрешности измерения базовой высоты проводить на установке ВИУР-3.

Установить плотномер-уровнемер на установку, ослабить стопорный винт и включить питание плотномера-уровнемера.

В соответствии с руководством по эксплуатации на плотномер-уровнемер (АУТП.414122.022 РЭ) задать режим измерения базовой высоты. После выполнения измерения на индикаторе отобразится измеренное значение базовой высоты.

Результаты измерения записать в протокол испытаний по форме таблицы А.1 ПРИЛОЖЕНИЯ А.

Определение абсолютной погрешности измерения уровня контролируемой среды проводят на установке ВИУР-3.

Абсолютную погрешность измерения уровня (до уровня 2700 мм) определять методом сличения показаний поверяемого плотномера-уровнемера с результатами измерения уровня на установке ВИУР-3 в точках: 250, 1000, 1500, 2000, 2700 мм. Значение уровня задавать с допуском ± 25 мм.

В соответствии с руководством по эксплуатации на плотномер-уровнемер (АУТП.414122.022 РЭ) проводить измерения в двух режимах - от верха и от дна.

Установить уровень контролируемой среды на установке, через 2-3 минуты провести измерения сначала от дна, а затем от верха. Измеренные значения уровня считывать с индикатора плотномера-уровнемера. Результаты измерений от дна записать в протокол испытаний по форме таблицы А.2 ПРИЛОЖЕНИЯ А, а от верха - в протокол испытаний А.З ПРИЛОЖЕНИЯ А.

Произвести измерение уровня установкой, а также измерение температур контролируемой среды в нижней и верхней частях рабочей и измерительных трубах установки. По измеренному значению уровня и средним значениям температур произвести вычисление уровня контролируемой среды установки с учетом разницы температур в рабочей и измерительной трубах.

Результаты измерений записать в протокол испытаний по форме таблиц А.2 и А.З ПРИЛОЖЕНИЯ А.

• 2.6.3.3.1 Установить плотномер-уровнемер на край стола. С помощью ручки из комплекта поставки опустить датчик плотномера-уровнемера в полипропиленовый стакан в соответствии с Приложением Б при соблюдении требований п.1.5.

Заполнить приспособление с установленным датчиком плотномера-уровнемера первой поверочной жидкостью (№ 2 или № 3 в соответствии с таблицей 3 или таблицей 4) при температуре (20 ± 5) °C и выдержать при температуре окружающего воздуха в течение 1 часа.

Включить плотномер-уровнемер. После выдержки не менее 10 мин. зафиксировать показания температуры жидкости по данным термометра лабораторного электронного ЛТ-300.

В соответствии с руководством по эксплуатации на плотномер-уровнемер (АУТП.414122.022 РЭ) задать режим измерения плотности. После выполнения измерения на индикаторе отобразится измеренное значение плотности, вязкости и температуры жидкости.

Результаты измерений записать в протокол испытаний по форме таблицы А. 5 ПРИЛОЖЕНИЯ А.

Выключить плотномер-уровнемер.

Зафиксировать показания температуры жидкости по данным термометра лабораторного электронного ЛТ-300 после окончания измерений. Слить жидкость из приспособления в емкость для хранения жидкости. В процессе слива жидкости из приспособления отобрать пробу жидкости в количестве не менее 50 см³.

Промыть датчик и приспособление в соответствии с требованиями п.2.5 настоящей методики поверки.

• 2.6.3.3.2 Выполнить измерение плотности измерителем плотности жидкостей вибрационным ВИП-2МР.

Заполнить приспособление с установленным датчиком плотномера-уровнемера второй поверочной жидкостью (№ 3 или № 4 в соответствии с таблицей 3 или таблицей 4) при температуре (20 ± 5) °C и выдержать при температуре окружающего воздуха в течение 1 часа.

Выполнить измерения плотности поверочных жидкостей № 3 или № 4 в соответствии с п. 2.6.3.3.1 настоящей методики поверки.

Результаты измерений записать в протокол испытаний по форме таблицы А. 5 ПРИЛОЖЕНИЯ А.

• 2.6.3.4.1 Установить плотномер-уровнемер на край стола. С помощью ручки из комплекта поставки опустить датчик плотномера-уровнемера в полипропиленовый стакан в соответствии с Приложением Б при соблюдении требований п.2.5.

Заполнить полипропиленовый стакан с датчиком первой поверочной жидкостью (№ 5) в соответствии с таблицей 5 при температуре (20 ± 5) °C и выдержать при температуре окружающего воздуха в течение 1 часа.

а. -

Включить питание плотномера-уровнемера. После выдержки не менее 10 мин. зафиксировать показания температуры жидкости по данным термометра лабораторного электронного ЛТ-300.

В соответствии с руководством по эксплуатации на плотномер-уровнемер (АУТП.414122.022 РЭ) задать режим измерения плотности. После выполнения измерения на индикаторе отобразится измеренное значение плотности, вязкости и температуры жидкости.

Результаты измерений записать в протокол испытаний по форме таблицы А. 5 ПРИЛОЖЕНИЯ А.

Выключить питание плотномера-уровнемера.

Зафиксировать показания температуры жидкости по данным термометра лабораторного электронного ЛТ-300 после окончания измерений.

Слить жидкость из приспособления в емкость для хранения жидкости. В процессе слива жидкости из приспособления отобрать пробу жидкости в количестве не менее 50 см³.

Промыть и просушить датчик плотномера-уровнемера.

Выполнить измерение вязкости отобранной пробы жидкости эталонным лабораторным анализатором вязкости SVM-3000 в соответствии с требованиями руководства по эксплуатации, при температуре, измеренной термометром лабораторным электронным ЛТ-300. (Допускается выполнять измерения вязкости с применением стеклянных капиллярных вискозиметров типа ВПЖ в соответствии с методикой ГОСТ 33)

• 2.6.3.4.2 Заполнить полипропиленовый стакан с датчиком первой поверочной жидкостью №6 и №7в соответствии с таблицей 5 при температуре (20 ± 5) °C и выдержать при температуре окружающего воздуха в течение 1 часа.

Выполнить измерения вязкости поверочных жидкостей №6 и №7 в соответствии с п. 2.6.3.4.1 настоящей методики поверки.

Результаты измерений записать в протокол испытаний по форме таблицы А. 5 ПРИЛОЖЕНИЯ А.

Определение абсолютной погрешности измерения температуры проводить при проверке по п.2.6.3.3

Результаты измерений записать в протокол испытаний по форме таблицы А. 5 ПРИЛОЖЕНИЯ А.

• 2.7 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Вычислить абсолютное значение погрешности измерения базовой высоты:

ЬНб = Нби - Нбд,

где Д/76 - абсолютное значение погрешности измерения базовой высоты, мм;

Нби - измеренное плотномером-уровнемером значение базовой высоты, мм;

Нбд - действительное значение базовой высоты (действительное значение базовой высоты указано в паспорте на установку ВИУР-3), мм;

Плотномер-уровнемер считается прошедшим поверку, если абсолютная погрешность измерения базовой высоты не выходит за пределы ±1,8 мм.

По измеренным значениям уровня и температур контролируемой среды в установке по п.1.6.3.2 произвести вычисление действительного значения уровня контролируемой среды с учетом разницы температур в рабочей и измерительной трубах по формуле:

H_va ₌ h_v * 1 + ^*(2Q-W)

^{У У} I+ J3* (20-ТрсрУ

где Нуд - действительное значение уровня контролируемой среды в рабочей трубе, измеренное установкой, мм.

Ну - значение уровня контролируемой среды в измерительной трубе, измеренное установкой при температуре Тиср, мм;

Тиср, Трср - средние значения температур в измерительной и рабочей трубах соответственно, °C.

Р = 0,00021 - коэффициент объемного расширения контролируемой среды, 1/°С;

Для каждого измеренного значения уровня, измеренного на установке ВИУР-3, вычислить абсолютную погрешность измерения уровня контролируемой среды по формуле:

АНуи = Нуи - Нуд,

где - АНуи - абсолютная погрешность измерения уровня при измерении на установке ВИУР-3, мм;

Нуи - значение уровня, измеренное плотномером-уровнемером на установке ВИУР-3, мм.

Для каждого измеренного значения уровня, измеренного на приспособлении ПР-2, вычислить абсолютную погрешность измерения уровня контролируемой среды по формуле:

АНпри = Нпри - Нпрд,

где - АНпри - абсолютная погрешность измерения уровня при измерении на приспособлении ПР-2, мм;

Нпри - значение уровня, измеренное плотномером-уровнемером на приспособлении ПР-2, мм;

Нпрд - значение уровня, измеренное по измерительной ленте плотномера-уровнемера, мм.

Плотномер-уровнемер считается прошедшим поверку, если:

• - абсолютная погрешность измерения уровня от дна не выходит за пределы: ± 1 мм (для уровня 250 и 1000 мм), ± 1,3 мм (для уровня 1500 и 2000 мм), ± 1,5 мм (для уровня 2700 мм);

• - абсолютная погрешность измерения уровня от верха не выходит за пределы: ± 1,8 мм (для уровня 250 и 1000 мм), ± 1,5 мм (для уровня 1500 и 2000 мм), ± 1,3 мм (для уровня 2700 мм).

Абсолютную погрешность измерения плотности вычислить по формуле:

Ар = р_И- рд

где ри - значение плотности жидкости, измеренное плотномером-уровнемером, кг/м³;

Рд - значение плотности жидкости, измеренное лабораторным плотномером, кг/м³.

Приведенную погрешность измерения вязкости вычислить по формуле:

<5у = (у_и - Уд) *100/у_макс,

где Уц - значение вязкости жидкости, измеренное плотномером-уровнемером, мм²/с;

Уд - значение вязкости жидкости, измеренное анализатором SVM-300 (или измеренное по ГОСТЗЗ) соответственно, мм²/с;

Умакс = 200 мм²/с - максимальное значения вязкости.

Абсолютную погрешность измерения температуры вычислить по формуле

At = tu- td,

где tu - значение температуры жидкости, измеренное плотномером-уровнемером, °C;

td - значение температуры жидкости, измеренное термометром лабораторным электронным ЛТ-300, °C.

Плотномер-уровнемер считается прошедшим проверку, если абсолютная погрешность измерения плотности не выходит за пределы ± 0,3 кг/м³ (0,5 кг/м³ или 1,0 кг/м³), приведенная по

АУТП.414122.022 МП грешность измерения вязкости не выходит за пределы ± 3 %, абсолютная погрешность измерения температуры не выходит за пределы ± 0,2 °C.

• 3 ПОВЕРКА ИЗДЕЛИЯ В УСЛОВИЯХ ЭКСПЛУАТАЦИИ

При проведении поверки должны быть выполнены операции, приведенные в таблице 8.

Таблица 8

При получении отрицательного результата при проведении любой из операций, поверка изделия должна быть прекращена.

При проведении поверки плотномера-уровнемера применяют средства поверки, указанные в таблице 9

Таблица 9

Примечание:

1 для определения линии смачивания на рулетки измерительной контролируемой сре

дой используется бензочувствительная паста;

• 2 при проведении поверки разрешается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

При проведении поверки соблюдать следующие условия:

• - температура окружающего воздуха - от плюс 5 до плюс 35 °C;

• - температура контролируемой среды - от плюс 5 до плюс 35 °C;

• - относительная влажность окружающего воздуха - (30 - 80) %;

• - атмосферное давление от 86 до 106 к Па.

При проведении поверки соблюдают требования безопасности в соответствии с руководством по эксплуатации на плотномер-уровнемер АУТП.414122.022 РЭ.

Поверку плотномера - уровнемера производить при фактическом значении уровня контролируемой среды в резервуаре в диапазоне от 250 до 20000 мм.

• 3.6 ПРОВЕДЕНИЕ ПОВЕРКИ

Установить плотномер-уровнемер на край стола, ослабить стопорный винт и включить питание плотномера-уровнемера.

В соответствии с руководством по эксплуатации на плотномер-уровнемер (АУТП.414122.022 РЭ) задать режим измерения базовой высоты. После выполнения измерения на индикаторе отобразится измеренное значение базовой высоты.

• 3.6.2 Определение метрологических характеристик

Определение абсолютной погрешности измерения базовой высоты проводят методом сличения показаний поверяемого плотномера-уровнемера с результатами измерения базовой высоты резервуара рулеткой измерительной с лотом П-го класса точности.

Измеренное значение базовой высоты резервуара плотномером-уровнемером считывать с его индикатора.

Определение абсолютной погрешности измерения уровня проводят методом сличения показаний поверяемого плотномера-уровнемера с результатами измерения уровня рулеткой измерительной с лотом П-го класса точности.

Измеренное значение уровня контролируемой среды плотномером-уровнемером считывать с его индикатора.

Во время выполнения измерений не должен производиться слив или наполнение резервуара контролируемой средой.

Перед выполнением измерений уровня после наполнения или слива контролируемой среды из резервуара необходимо выждать не менее 20 минут.

Уровень контролируемой среды в резервуаре измеряют рулеткой через измерительный люк резервуара. При этом опускают ленту рулетки с грузом медленно до касания днища или опорной плиты резервуара, не допуская отклонения от вертикального положения, не задевая за внутреннее оборудование и сохраняя спокойное состояние поверхности контролируемой среды, не допуская волн. Поднимают ленту рулетки строго вертикально, не допуская смещения в сторону, чтобы избежать искажения линии смачивания на измерительной ленте.

Показания по рулетке отсчитывают сразу после появления смоченной части над горловиной измерительного люка по линии смачивания с точностью до 1 мм. Измерения выполняют два раза. При получении расхождений между результатами измерений более 2 мм измерения повторяют до совпадения двух последовательных результатов. За действительное значение уровня контролируемой среды принимают среднее арифметическое из двух значений результатов измерений, с округлением до 1 мм.

Определение абсолютной погрешности измерения плотности проводят методом сличения показаний поверяемого плотномера-уровнемера с результатами измерения плотности отобранной пробы контролируемой среды измерителем плотности жидкости вибрационным и термометром электронным.

Измеренное значение плотности контролируемой среды считывать с индикатора плотномера-уровнемера.

После проведения измерений погрешности измерения уровня контролируемой среды произвести измерение действительного значения плотности и температуры контролируемой среды в резервуаре.

Во время измерений и отбора проб не должен производиться слив или наполнение резервуара контролируемой средой.

Действительное значение плотности контролируемой среды в резервуаре получают по результатам измерений плотности отобранной пробы измерителем плотности жидкости вибрационным. С помощью пробоотборника берется проба контролируемой среды с нижней части резервуара на расстоянии от дна 250-300 мм.

С помощью термометра электронного произвести измерение температуры в нижней части резервуара на расстоянии 150-200 мм от дна.

Измерение плотности контролируемой среды из отобранной пробы измерителем плотности производить при температуре, соответствующей температуре, измеренной термометром электронным.

Определение абсолютной погрешности измерения температуры проводят методом сличения показаний поверяемого изделия с результатами измерения температуры контролируемой среды термометром электронным.

Измеренное значение температуры контролируемой среды плотномером-уровнемером считывать с индикатора.

Действительное значение температуры контролируемой среды получают измерением температуры в нижней части резервуара на расстоянии 150-200 мм от дна с помощью термометра электронного.

• 3.6.3 Обработка результатов измерений

Вычислить абсолютное значение погрешности измерения базовой высоты:

&Н6 = Нби - Нбд,

где АЯб - абсолютное значение погрешности измерения базовой высоты, мм;

Нби - измеренное плотномером-уровнемером значение базовой высоты, мм;

Нбд - действительное значение базовой высоты, измеренное рулеткой измерительной с лотом П-го класса точности, мм.

Плотномер-уровнемер считается прошедшим поверку, если абсолютная погрешность измерения базовой высоты не выходит за пределы:

± [1,0 + 0,25*(Нбд-1)], мм - при измерении уровня от дна (Нб - значения базовой высоты, м.).

Вычислить абсолютную погрешность измерения уровня контролируемой среды по формуле:

ДЯм = Ни - Нд,

где - ЛН„ - абсолютная погрешность измерения уровня контролируемой среды, мм;

Ни - значение уровня контролируемой среды, измеренное плотномером-уровнемером, мм.

Нд - действительное значение уровня контролируемой среды, измеренное рулеткой измерительной с лотом П-го класса точности, мм.

Плотномер-уровнемер считается прошедшим поверку, если абсолютная погрешность измерения уровня не выходит за пределы:

± [1,0 + 0,25*(Нд-1)], мм - при измерении уровня от дна (Нд - значения уровня контролируемой среды в м.).

± [1,0 + 0,25*(Яб-Яд-1)], мм - при измерения уровня от верха (Нб - значения базовой высоты резервуара в м.).

Абсолютную погрешность измерения плотности вычислить по формуле:

Др = ри — рд,

где Др -абсолютная погрешность измерения плотности, кг/м³;

ри - плотность контролируемой среды, измеренная плотномером-уровнемером, кг/м³;

рд - действительное значение плотности, кг/м³.

Плотномер-уровнемер считается прошедшим поверку, если абсолютная погрешность измерения плотности не выходит за пределы ± 0,3 кг/м³ (± 0,5 кг/м³ или ± 1,0 кг/м³).

• 4.1 При положительных результатах поверки:

• - оформляют свидетельство в соответствии с ПР 50.2.006;

• - оформляют запись в паспорте в таблице «Данные о поверке поверочными органами» и удостоверяют ее клеймом поверителя.

• 4.2 При отрицательных результатах поверки изделия к дальнейшему применению не допускают, свидетельство аннулируют и выдают извещение о непригодности в соответствии с ПР 50.2.006, оформляют запись в паспорте о непригодности изделия и гасят клеймо поверителя.

• 4.3 После устранения неисправностей или проведение калибровки изделия допускается производить повторную поверку.

ПРИЛОЖЕНИЕ А

ПРОТОКОЛ

первичной (периодической) поверки

(нужное подчеркнуть) плотномера-уровнемера ПЛ ОТ-3 Б-1 РУ зав. №______________

от__20___г.

• 1 Тип плотномера-уровнемера ПЛОТ-ЗБ-1 РУ_________зав. №________________

• 2 Условия поверки:

-температура окружающей среды____________°C

-относительная влажность воздуха__________%

-атмосферное давление__________________кПа

• 3 Средства поверки

Поверочная жидкость___________ ГОСТ (ТУ)___________________

Поверочная жидкость ___________ ГОСТ (ТУ)___________________

Поверочная жидкость ___________ ГОСТ (ТУ)___________________

Установка ВИУР-3

• 4 Внешний осмотр______________________________________________

• 5 Опробование работоспособен (неработоспособен)

( нужное подчеркнуть)

номер версии

• 6 Результаты измерений и обработки результатов измерений

Таблица А.1 Определение погрешности измерения базовой высоты

Таблица А.2 Определение погрешности измерения уровня от дна

Таблица А.З Определение погрешности измерения уровня от верха

■ж --

Таблица А.5 Определение погрешности измерения плотности, вязкости, температуры

Заключение:

Плотномер-уровнемер ПЛОТ-ЗБ-1 РУ зав. №______________соответствует требованиям

методики поверки и признан годным к эксплуатации.

Поверитель________________/____________________/

“________”_____________________20 г.

м.п.

Лист регистрации изменений

16
