Методика поверки «ГСИ. СИСТЕМА ИЗМЕРИТЕЛЬНАЯ ВОЛОКОННО-ОПТИЧЕСКАЯ РК 2200» (МП 002.Ф3-19)

УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИОФИ»

___И.С. Филимонов

» января 2019 г.

Государственная система обеспечения единства измерений

СИСТЕМА ИЗМЕРИТЕЛЬНАЯ ВОЛОКОННО-ОПТИЧЕСКАЯ РК 2200

МЕТОДИКА ПОВЕРКИ

«

С.Н. Негода

ИИОФИ»

0 » января 2019 г.

Москва

2019 г.

Настоящая методика распространяется на систему измерительную волоконно-оптическую РК 2200 (далее — СИ) и устанавливает методы и средства ее первичной и периодической поверки. СИ предназначено для определения спектрального ослабления (СО) оптического излучения при прохождении по одномодовому оптическому волокну (ОВ) и компонентам на основе ОВ (циркуляторы, ответвители, усилители и т.п.), в том числе для волоконно-оптических систем передачи (ВОСП).

Интервал между поверками - 1 год.

• 2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 3.1 При проведении первичной и периодической поверок применяются средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 3.2 Допускается применение других средств поверки, обеспечивающих определение необходимых метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 3.3 Средства измерений, используемые при проведении поверки, должны быть поверены и аттестованы в установленном порядке.

К проведению поверки допускаются лица изучившие настоящую методику и руководства по эксплуатации поверяемого СИ и средств поверки, а также правила содержания и применения РЭСМ-ВС и РЭДВ. имеющие квалификационную группу не ниже III в соответствии с правилами по охране груда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. и имеющие опыт работы с высокоточными средствами измерений в области волоконно-оптических систем передачи информации, прошедших обучение на право проведения поверки по требуемому виду измерений.

• 5.1    При проведении поверки соблюдают требования, установленные ГОСТ Р 12.1.031-2010. ГОСТ 12.1.040-83, правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н, и Санитарными нормами и правилами устройства и эксплуатации лазеров СанПиН 5804-91. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ. Система электрического питания прибора должна быть защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи прибора. Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 6.1 Все этапы поверки, за исключением особо оговоренных, проводят при следующих условиях:

• - температура окружающей среды, °C                      от +15 до +25;

• - относительная влажность воздуха, %                      от 50 до 80

• - атмосферное давление, кПа                               от 96 до 104

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей. Допускаемый перепад температуры при проведении поверки -не более 2 °C.

• 6.3 В помещении не допускаются посторонние источники электромагнитного излучения, мощные электрические и магнитные поля.

Очищают специальным тампоном, смоченным изопропиловым спиртом ГОСТ 9805-84, оптические разъемы поверяемого СИ и средств поверки. Протирают специальной салфеткой, смоченной изопропиловым спиртом, торцы волоконно-оптических кабелей и аттенюаторов, используемых при проведении поверки. Включают питание всех приборов, используемых при поверке в соответствии с их Руководствами по эксплуатации (РЭ). Проводят прогрев всех включенных приборов в течение 2 часов.

• 8 Проведение поверки

• 8.1.1 Комплектность поверяемого СИ должна соответствовать разделу «Комплектность» его Руководства по эксплуатации (РЭ).

• 8.1.2 При внешнем осмотре должно быть установлено:

• - наличие маркировки, подтверждающей тип и идентифицирующей поверяемое СИ;

• - отсутствие на наружных поверхностях поверяемого СИ повреждений, влияющих на его рабо госпособность;

• - отсутствие ослаблений элементов конструкции, сохранность пломб, чистота разъемов;

• - целостность волоконно-оптических кабелей и разъемов поверяемого СИ.

• 8.1.3 В случае обнаружения механических повреждений или нарушения целостности волоконно-оптических кабелей и разъемов необходимо связаться с производителем СИ с помощью контактной информации, указанной в РЭ, указать характер повреждений и определить работоспособность прибора. Если СИ не работоспособно - дальнейшие операции поверки не проводят.

• 8.1.4 СИ считается прошедшим операцию поверки, если корпус, внешние элементы, органы управления и индикации не повреждены, отсутствуют механические повреждения и ослабления элементов конструкции.

• 8.2.1 Подготавливают поверяемое СИ к работе согласно его РЭ.

• 8.2.2 Включают СИ переводом переключателя «ON/OFF», расположенного на задней панели прибора, в позицию «ON».

• 8.2.3 СИ считается прошедшим операцию опробования, если СИ включается, программное обеспечение (ПО) СИ запускается, на дисплее ПК из состава СИ отображается меню ПО в соответствии с РЭ на СИ.

• 8.3.1 Проверяют соответствие заявленных идентификационных данных ПО сведениям, приведенным в описании типа на СИ. Для этого включают СИ, выбирают в меню ПО строку «About».

• 8.3.2 СИ считается прошедшим операцию поверки, если идентификационные данные ПО соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

• 8.4 Определение метрологических характеристик

  • 8.4.1 Определение диапазона и абсолютной погрешности измерений спектрального ослабления

• 8.4.1.1.1 Для определения верхней границы диапазона измерений СО поверяемого СИ собирают схему, приведенную на рис. 1. Используют намотанный на цилиндрическую поверхность образец ОВ, СО которого предварительно измеряется с помощью РЭДВ и РЭСМ-ВС в соответствии с РЭ на РЭДВ и РЭСМ-ВС на длине волны из диапазона от 1260 до 1650 нм, на которой СО образца ОВ соответствует верхней границе диапазона измерений СО поверяемого СИ. В качестве источника излучения используются перестраиваемые лазерные источники излучения. Величина СО образца ОВ делается равной верхней границе диапазона измерений СО путем изменения количества витков образца ОВ на цилиндрической поверхности. Проводят я=10 измерений СО Л„,_ал-„ дБ, на выбранной ранее длине волны согласно РЭ поверяемого СИ. Вычисляют среднее значение СО А_сре(), дБ, по формуле:

  п



  П

(1)

Рисунок 1 - Определение диапазона измерений СО

1 - поверяемое СИ; 2 - образец ОВ

• 8.4.1.1.2 Для определения нижней границы диапазона измерений СО поверяемого С'И собирают схему, приведенную на рис. 1. Используют образец ОВ, СО которого предварительно измеряется с помощью РЭДВ и РЭСМ-ВС в соответствии с РЭ на РЭДВ и РЭСМ-ВС на длине волны из диапазона от 1260 до 1650 нм, на которой СО образца ОВ соответствует нижней границе диапазона измерений СО поверяемого СИ. В качестве источника излучения используются перестраиваемые лазерные источники излучения. Величина СО образца ОВ путем скалывания подбирается равной нижней границе диапазона измерений СО поверяемого СИ. Проводят /7=10 измерений СО А_тт „ дБ. на выбранной ранее длине волны согласно РЭ поверяемого СИ. Вычисляют среднее значение СО А_сред, дБ, по формуле (1).

• 8.4.1.2.1 Для определения абсолютной погрешности измерений СО поверяемого СИ используют образец ОВ. СО которого предварительно измеряется с помощью перестраиваемых лазерных источников излучения. РЭДВ и РЭСМ-ВС в соответствии с РЭ на РЭДВ и РЭСМ-ВС и путем скалывания подбирается равным значению из середины диапазона измерений СО поверяемого СИ. Собирают схему, приведенную на рис. 1. Проводят «=10 измерений СО A_mid „ дБ, согласно РЭ поверяемого СИ. Фиксируют полученные значения СО в диапазоне установки длины волны поверяемого СИ от 1260 до 1650 нм с шагом 10 нм. Вычисляют средние значения СО А_гре(), дБ, по формуле (1).

• 8.4.1.2.2 Вычисляют среднее квадратическое отклонение (СКО) результатов измерений СО поверяемым СИ S, дБ, по формуле:



(2)

где Л. дБ. - А_тах А_тт „ А_т1С/дБ. полученные в пунктах 8.4.1.1.1, 8.4.1.1.2, 8.4.1.2.1 настоящей методики соответственно;

А_среа, дБ, - среднее значение СО полученное в пунктах 8.4.1.1.1, 8.4.1.1.2, 8.4.1.2.1 настоящей методики.

• 8.4.1.2.3 Вычисляют неисключённую систематичекую погрешность (НСП) измерений СО поверяемым СИ О, дБ, по формуле:

(3)

где А_ут, дБ, - эталонное значение ослабления, внесенное образцами ОВ и измеренное с помощью перестраиваемых лазерных источников излучения, РЭДВ и РЭСМ-ВС.

• 8.4.1.2.4 Вычисляют абсолютную погрешность измерений СО поверяемым СИ Д, дБ, по формуле:



где Af, дБ, - абсолютная погрешность измерений СО с помощью перестраиваемых лазерных источников излучения, РЭДВ и РЭСМ-ВС, указанная в паспорте на РЭСМ-ВС.

За значение абсолютной погрешности измерений СО поверяемым СИ принимается максимальное из полученных значений абсолютной погрешности А, дБ.

• 8.4.1.3 СИ считается прошедшим операцию поверки, если диапазон измерений СО составляет от 0,11 до 36 дБ и значение абсолютной погрешности измерений СО в диапазоне установки длины волны поверяемого СИ от 1260 до 1650 нм не превышают величины 0,03 А_изл1, дБ, где А_им- измеряемое СО, дБ.

Абсолютную погрешность установки длины волны поверяемого СИ определяют с помощью двух брэгговских решеток с разными периодами и предварительно измеренными центральными длинами волн с помощью перестраиваемых лазерных источников излучения. РЭДВ и РЭСМ-ВС в соответствии с РЭ на РЭДВ и РЭСМ-ВС. При этом выполняют следующие операции.

• 8.4.2.1 Собирают схему, приведенную на рис. 2

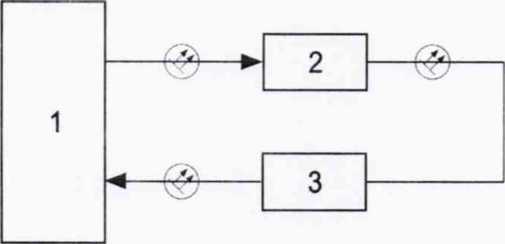

  Рисунок 2 - Определение центральных длин волн брэгговских решеток

  1 - поверяемое СИ; 2. 3 - брэгговские решетки

• 8.4.2.2 Проводят измерение СО образца ОВ с двумя брэгговскими решетками согласно РЭ поверяемого СИ. На основании полученных данных определяют центральные длины волн брэгговских решеток X, и Х₂, нм, путем нахождения длин волн, на которых величина СО максимальная.

• 8.4.2.3 Проводят «=10 определений центральных длин волн брэгговских решеток X, ₁ и Х₂ ,. нм. согласно пункту 8.4.2.2 настоящей методики.

• 8.4.2.4 Для полученных в пункте 8.4.2.3 результатов измерений вычисляют средние значения центральных длин волн брэгговских решеток л/срео и 2? _сред, нм, по формулам:

ZX,

^1 срео ~         '                                                     (5)

"        П

) _ ' = 1________

^Л'2_срл> “

1

п -(/7-1)

1

п • (п -1)

• 8.4.2.6 Вычисляют НСП измерений центральных длин волн брэгговских решеток О;/ и нм, поверяемым СИ по формулам:

⁼ 1^1 cpet) ^—^|_ли|»                                              (9)

⁼ |^2_tped ^— ^2_эт| »                                     (Ю)

где /./ _?/и и Л? нм, - эталонные значения центральных длин волн брэгговских решеток, измеренные с помощью перестраиваемых лазерных источников излучения. РЭДВ и РЭСМ-ВС.

• 8.4.2.7 Вычисляют абсолютные погрешности измерений центральных длин волн брэгговских решеток А;/ и A;j, нм, поверяемым СИ по формулам:



(И)

где А; эт- нм. - абсолютная погрешность измерений длины волны с помощью перестраиваемых лазерных источников излучения. РЭДВ и РЭСМ-ВС. указанная в паспорте на РЭДВ.

За значение абсолютной погрешности установки длины волны поверяемым СИ принимается максимальное из полученных значений абсолютной погрешности измерений центральных длин волн брэгговских решеток А;, нм.

• 8.4.2.8 СИ считается прошедшим операцию поверки, если значение абсолютной погрешности установки длины волны не превышает величины ± 3,0 нм.

• 9.1 Результаты измерений при поверке заносят в протокол (форма протокола приведена в приложении А настоящей методики поверки).

• 9.2 При положительных результатах поверки, СИ признается годным. На него выдаётся свидетельство о поверке установленной формы с указанием полученных по п.п. 8.4.1 - 8.4.2 фактических значений метрологических характеристик СИ и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и СИ допускают к эксплуатации.

• 9.3 СИ. прошедшее поверку с отрицательным результатом, признается непригодным, не допускается к применению и на него выдается извещение о непригодности с указанием причин. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

  Начальник лаборатории Ф-3

  Старший научный сотрудник лаборатории Ф-3

  Инженер ФГУП «ВНИИОФИ»

К.Б. Савкин

А.К. Митюрев

А.О. Погонышев

ПРИЛОЖЕНИЕ А к методике поверки МП 002.ФЗ-19 «Система измерительная волоконно-оптическая РК 2200»

ПРОТОКОЛ первичной / периодической поверки от «_______»____________201__года

Средство измерений: «Система измерительная волоконно-оптическая РК 2200»___________

Наименование СИ, тип

Зав. №________№/№__________________________________________________

Заводские номера блоков

Прин ад л ежащее       _____________________________________________

Наименование юридического лица. ИНН

Поверено в соответствии с методикой поверки МП 002.ФЗ-19 «ГСП. Система измерительная волоконно-оптическая РК 2200. Методика поверки», утверждённой ФГУП «ВНИИОФИ» 10 января 2019 г.

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов________________________

(наименование, заводской номер, разряд, класс точности или гюфешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающей среды. °C                      от +15 до +25;

• - относительная влажность воздуха, %                      от 50 до 80

• - атмосферное давление, кПа                               от 96 до 104

Внешний осмотр:______________________________________________________________

Опробование:___________________________________________________________________

Подтверждение соответствия программного обеспечения:____________________________

Получены результаты поверки метрологических характеристик:

Рекомендации_________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

И с п о л н ител и:__________________________________________________________

___подписи, ФИО, должность
