Методика поверки «Газоанализаторы горючих газов Testo-316 Ex» (МП РТ 1560-2011)

Методика поверки

>ч

юдиТёль ГЦИ СИ церального директора ^^г-Москва» АС.Евдокимов '     2011 г.

Настоящая методика поверки распространяется на газоанализаторы горючих газов Testo-316 Ex фирмы «Testo AG» (Германия) (далее - газоанализаторы) и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками -1 год.

• 1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

2.1. При проведении поверки должны быть применены средства, указанные в таблице 2. Таблица 2

Методика поверки

• 2.2. Допускается применение других средств измерений, не приведенных в таблице 2, имеющих метрологические характеристики не хуже указанных.

• 2.3. Все средства поверки должны быть исправны и иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта.

• 3.1. При проведении поверки необходимо соблюдать требования безопасности, приведённые в эксплуатационной документации на средства поверки.

• 3.2. Помещение, в котором проводится поверка должно быть оборудовано приточно-вытяжной вентиляцией.

• 3.3. При работе с газовыми смесями в баллонах под давлением должны соблюдаться «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденные Ростехнадзором.

• 4.1. При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды 20+5°С,

• - относительная влажность воздуха от 30 до 80 %,

• - атмосферное давление от 84 до 107 кПа.

• 5.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• 1) поверяемый газоанализатор должен быть подготовлен к работе в соответствии с НТД на него;

• 2) ГСО-ПГС в баллонах должны быть выдержаны в помещении, в котором проводится поверка, в течение 24 ч;

• 3) пригодность газовых смесей в баллонах под давлением должна быть подтверждена паспортами на них.

• 5.3. Схема подачи ГСО-ПГС из баллона под давлением приведена на рисунке 1.

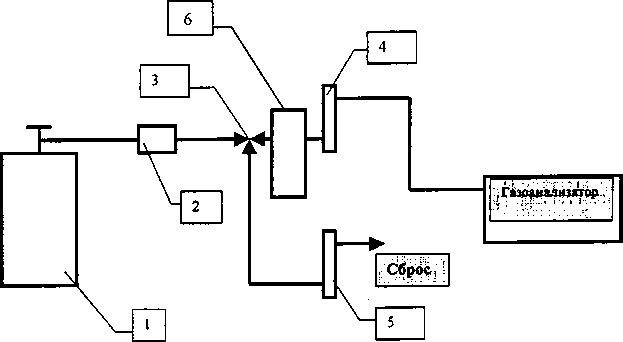

1-баллон с ПГС с запорным вентилем; 2-вентиль тонкой регулировки; 3-тройник; 4,5-ротаметр, 6-увлажнитель газа с гигрометром.

Рисунок 1.

• 6.1. Внешний осмотр

  • 6.1.1. При внешнем осмотре должно быть установлено отсутствие внешних повреждений, влияющих на работоспособность газоанализаторов, а также отсутствие внешних повреждений на газозаборном зонде. При встряхивании газоанализатора не должно быть посторонних шумов. При включении газоанализатора все сегменты индикации на дисплее должны отображаться полностью.

  • 6.1.2. Для газоанализаторов должны быть также установлены: исправность органов управления, четкость надписей на лицевой панели.

Газоанализаторы      считаются выдержавшими внешний осмотр

удовлетворительно, если они соответствуют перечисленным выше требованиям.

• 6.2. Опробование

6.2.1 При опробовании должны быть выполнены следующие операции:

• 1.   Проверка общего функционирования газоанализатора, согласно Руководства по эксплуатации анализатора.

• 2.  Устанавливается соответствие наименования и восьмизначного идентификационного номера на шильдике прибора, и отсутствие «Егг» на экране после включения.

• 6.3. Определение абсолютной погрешности по каналу СН₄

Проводится при поочередном пропускании ГСО-ПГС в следующей последовательности 1-2-3-2-1-3. ГСО-ПГС пропускается через увлажнитель PS203 F, создающий тестовую смесь с заданной влажностью. Влажность подаваемой смеси устанавливают около 30%.

Значение абсолютной погрешности (Л) рассчитывается для каждой ПГС по формуле(1):

Л=А_гАо (1)

где Aj -показания комплекта, объемная доля, %

А_о -значение объемной доли измеряемого компонента, указанное в паспорте на ГСО-ПГС, %.

Погрешность измерения СН₄ не должна превышать пределов, указанных в описании типа газоанализатора.

• 7.1. При проведении поверки газоанализаторов Testo-316 Ex составляются протоколы результатов измерений.

• 7.2. Газоанализаторы горючих газов Testo-316 Ex фирмы «Testo AG» (Германия), удовлетворяющие требованиям настоящей инструкции, признаются годными.

• 7.3. Положительные результаты поверки оформляются свидетельством о поверке установленной формы.

• 7.4. При отрицательных результатах поверки применение газоанализаторов запрещается и выдается извещение о непригодности согласно ПР 50.2.006.

Начальник лаборатории № 448

Начальник сектора лаб. № 448

ПРИЛОЖЕНИЕ 1 К МЕТОДИКЕ ПОВЕРКИ

1. ПГС, используемые при поверке газоанализаторов по каналу СН₄

Таблица 1
