Методика поверки «Анализаторы цифровых сигналов TLA6202, TLA6203, TLA6204 » (МП 48467-11)

УТВЕРЖДАЮ

СИ ФБУ

России»

В. Швыдун

2011 г.

0 ИСТРУ U, ИЯ

Анализаторы цифровых сигналов TLA6202, TLA6203, TLA6204 фирмы «Tektronix (China) Со., Ltd.», КНР

Методика поверки г. Мытищи

2011 г.

• 1.1 Настоящая методика поверки распространяется на анализаторы цифровые TLA6202, TLA6203, TLA6204 (далее - анализаторы), изготавливаемых компанией «Tektronix, 1пс.»,США, и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Интервал между поверками - 1 год.

• 2.1 При проведении поверки должны выполняться операции, указанные в табл. 1. Таблица 1

  Наименование операции	Номер пункта методики	Проведение операции при
  		ввозе импорта (после ремонта)	периодической поверке
  1 Внешний осмотр	8.1	Да	Да
  2 Опробование	8.2	Да	Да
  3 Определение диапазона и погрешности установки порогового уровня	8.3	Да	Да
  4 Определение погрешности установки тактовой частоты внутреннего опорного генератора	8.4	Да	Да
  5 Проверка программного обеспечения	8.7	Да	Да

Примечание - при получении отрицательного результата при проведении хотя бы одной операции поверка прекращается.

• 3.1 При проведении поверки должны применяться средства измерений, указанные

в табл. 2.

Таблица 2

Вместо указанных в табл. 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

• 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений поверены и иметь свидетельства о поверке или оттиск поверочного клейма на приборе или технической документации.

• 4.1 К проведению поверки анализатора допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей по ГОСТ 20.2.012-94).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на приборы, в технической документации (ТД) на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °С                       20+5;

• - относительная влажность, %                                 65+15;

• - атмосферное давление, кПа              100 + 4 (750 + 30 мм рт.ст.);

• - параметры питания от сети переменного тока:

• - напряжение питающей электросети, В                     220+4,4;

• - частота, Гц                                                     50+0,5.

• 7.1 При подготовке к поверке выполнить следующие операции:

• - выдержать приборы в условиях, указанных в п.п. 6.1, в течение 1 ч;

• - выполнить операции, оговоренные в технической документации на поверяемый анализатор по его подготовке к поверке;

• - выполнить операции, оговоренные в ТД на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев приборов для установления их рабочего режима.

8. ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При внешнем осмотре установить соответствие анализатора требованиям технической документации изготовителя. Проверить отсутствие механических повреждений и ослабление элементов конструкции, четкость обозначений, чистоту и исправность разъемов.

При наличии дефектов (механических повреждений), анализатор дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 8.2.1  Подготовить анализатор к работе в соответствии с технической документацией фирмы-изготовителя.

• 8.2.2 Проверить отсутствие сообщений о неисправности в процессе загрузки анализатора.

• 8.2.3 Установить на анализаторе режим самоконтроля и выполнить все тесты, предусмотренные технической документацией.

• 8.2.4 Результаты поверки считать положительными, если все тесты, предусмотренные технической документацией, успешно выполняются.

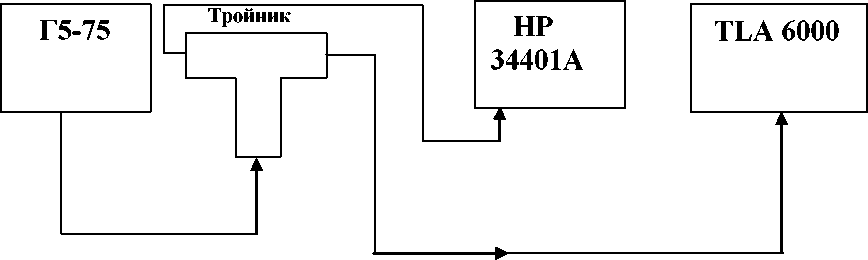

• 8.3.1 Собрать измерительную схему в соответствии с рисунком 1.



  Рисунок 1 - Схема определения диапазона и погрешности установки порогового уровня

• 8.3.2 Настроить параметры запуска анализатора:

В управляющем окне анализатора открыть окно Setup.

В колонке Group ввести имя группы проверяемых пробников (на примере рис.2. «Test»):

- определить сигналы для группы;

• - установить асинхронный режим выборки, период - 2,0 нс;

• - установить сбор данных;

• - установить количество выборок для сигнала 128К или меньше.

В окне Trigger выбрать вкладку Power Trigger:

• - нажмите кнопку If Then;

• - установить соответствие определенного канала показанному числу (см. рис.2);

• - нажмите кнопку ОК.

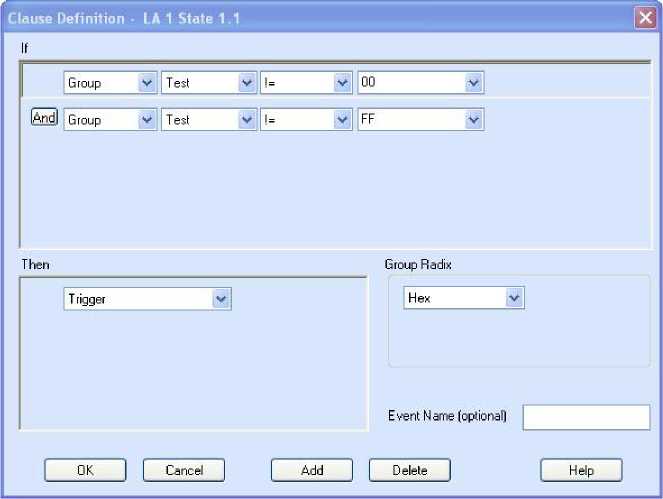

Рисунок 2 - установка параметров запуска

• 8.3.3 Установить на генераторе Г5-75 значение постоянного напряжения (U=) 3,850 В.

• 8.3.4 Нажать кнопку Run и убедиться, что на экране анализатора не происходит никаких изменений.

• 8.3.5 Увеличивая напряжение с шагом 10 мВ, ожидая примерно 3 секунды между шагами, добиться запуска анализатора. Записать значение напряжения, при котором происходит запуск (U1).

• 8.3.6 Установить на генераторе Г5-75 значение постоянного напряжения (U=) равным 4,150 В.

• 8.3.7 Нажать кнопку Run и убедиться, что на экране анализатора не происходит никаких изменений.

• 8.3.8 Уменьшая напряжение с шагом 10 мВ, ожидая примерно 3 секунды между шагами, добиться запуска анализатора. Записать значение напряжения, при котором происходит запуск (U2).

• 8.3.9 Рассчитать среднее значение напряжения сложив два полученных значения напряжения и разделив на 2.

• 8.3.10 Результаты поверки считать удовлетворительными, если среднее значение напряжения находится в диапазоне от 3,925 до 4,075 В.

• 8.3.11 В окне Setup анализатора установить пороговый уровень (Un) равным минус 2,0 В.

• 8.3.12 Повторить п.п. 8.3.2  8.3.11 для напряжений минус 2,130 В и минус 1,870 В.

• 8.3.13 Результаты поверки считать удовлетворительными, если среднее значение напряжения находится в диапазоне от минус 2,055 В до минус 1,945 В.

• 8.3.14 Установить последовательно пороговые уровни от минус 2,0 до 4,5 с шагом 0,5 В.

• 8.3.15 Повторить п.п.8.3.2  8.3.14 для остальных групп пробников.

• 8.3.16 Результаты поверки считать положительными, если выполняются условия в п.п. 8.3.10, 8.3.13 и 8.3.14.

• 8.4.1 Определение погрешности тактовой частоты базового блока проводить с помощью частотомера Ч3-86.

• 8.4.2 Сигнал с выхода анализатора «External Signal Out» подать на вход частотомера.

• 8.4.3 В окне System выбрать окно «System Configuration», в диалоговом окне которого из списка выбрать «10 MHz Clock», нажать ОК.

• 8.4.4 Убедиться, что значение частоты, индицируемое частотомером, находится в диапазоне от 9,999000 до 10,001000 МГц

• 8.4.5 Результаты поверки считать положительными, если относительная погрешность установки тактовой частоты внутреннего опорного генератора находятся в пределах ± 10-4, т.е. выполняется п. 8.4.4.

• 8.5.1 Осуществить проверку соответствия заявленных идентификационных данных программного обеспечения (ПО).

Результаты проверки считать положительными, если идентификационные данные программного обеспечения соответствуют:

• 1) наименование программного обеспечения - «Микропрограммное обеспечения для логических анализаторов серии TLA6000»;

• 2) идентификационное наименование программного обеспечения - TLA Application Software V5.8.099;

• 3) номер версии (идентификационный номер) программного обеспечения -V5.8.099;

• 4) цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) - 8af9556bbf3c 1 d36819acfdf3640c66c;

• 5) алгоритм вычисления цифрового идентификатора программного обеспечения -MD5;

• 6) уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «А»

• 8.5.2 Осуществить оценку влияния программного обеспечения на метрологические характеристики средства измерений в соответствии с МП 3286-2010.

• 8.5.3 Результаты проверки считать положительными, если влияние метрологически значимой части программного обеспечения на.метрологические характеристики анализатора не выходит за пределы согласованного допуска.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 При положительных результатах поверки на анализатор выдастся свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки анализатор к дальнейшему применению не допускается. На анализатор выписывается извещение о его непригодности к дальнейшей эксплуатации с указанием причин.



Начальник отдела

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

Научный сотрудник

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»
