Методика поверки «Анализаторы дымовых газов Testo-340» (МП РТ 1486-2010)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ГЮ ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

А.Д. Меньшиков

«30» марта 2018 г.

зального директора

зсква»

Государственная система обеспечения единства измерений

АНАЛИЗАТОРЫ ДЫМОВЫХ ГАЗОВ Testo-340

Методика поверки

МПРТ 1486-2010

(с Изменением № 1) г. Москва

2018 г.

Настоящая методика поверки распространяется на анализаторы дымовых газов 'Festo-340 фирмы «Testo SE & Со. KGaA», Германия (далее - анализаторы) и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками -1 год.

(Изменённая редакция. Изм. № 1)

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

• 1.2 Допускается проведение поверки отдельных измерительных каналов анализатора с обязательным указанием в свидетельстве о поверке информации об объёме проведённой поверки.

• 1.3 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

(Изменённая редакция. Изм. № 1)

2.1. При проведении поверки должны быть применены средства, указанные в таблице 2. Таблица 2

(Изменённая редакция. Изм. № 1)

• 2.2 Допускается применение других средств измерений, не приведённых в таблице 2, имеющих метрологические характеристики не хуже указанных.

• 2.3 Все средства поверки должны быть исправны и иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта.

• 3.1  При проведении поверки необходимо соблюдать требования безопасности, приведённые в эксплуатационной документации на средства поверки.

• 3.2 Помещение, в котором проводится поверка должно быть оборудовано приточновытяжной вентиляцией.

• 3.3 При работе с газовыми смесями в баллонах под давлением должны соблюдаться «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утверждённые Ростехнадзором.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды (20±5) °C,

• - относительная влажность воздуха от 30 до 80 %,

• - атмосферное давление от 84 до 107 кПа.

• 5.1  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• 1) Поверяемый анализатор должен быть подготовлен к работе в соответствии с НТД на него.

• 2) ПГС в баллонах должны быть выдержаны в помещении, в котором проводится поверка, в течение 24 ч.

• 3) Пригодность газовых смесей в баллонах под давлением должна быть подтверждена паспортами на них.

• 5.2.  Перед проведением периодической поверки должны быть выполнены регламентные работы, предусмотренные НТД на анализатор.

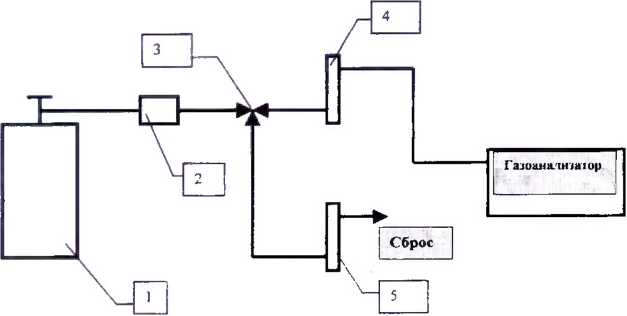

• 5.3. Схема подачи ПГС из баллона под давлением приведена на рисунке 1.



Рисунок 1.

1-баллон с ПГС с запорным вентилем; 2-вентиль точной регулировки; 3-тройник; 4,5-ротаметр.

• 6.1 Внешний осмотр

• 6.1.1  При внешнем осмотре должно быть установлено отсутствие внешних повреждений, влияющих на работоспособность анализаторов, а также отсутствие внешних повреждений на газозаборном зонде. При встряхивании анализатора не должно быть посторонних шумов. При включении анализатора все сегменты индикации на дисплее должны отображаться полностью.

• 6.1.2 Для анализаторов должны быть также установлены: исправность органов управления, чёткость надписей на лицевой панели.

Анализаторы считаются выдержавшими внешний осмотр удовлетворительно, если они соответствуют перечисленным выше требованиям.

• 6.2 Опробование

• 6.2.1 При опробовании должны быть выполнены следующие операции:

• 1) Проверка общего функционирования анализатора согласно Руководства по эксплуатации анализатора.

• 2) Проверка побудителя расхода анализатора, для чего необходимо:

• - подсоединить ротаметр 4 (рис.1), при этом вентиль 2 должен быть закрыт, чтобы окружающий воздух свободно поступал в анализатор;

• - включить анализатор и измерить расход по ротаметру.

• 3)  Проверка автоматической калибровки нулевых показаний анализатора на окружающем воздухе согласно Руководства по эксплуатации.

• 6.2.2 Анализатор считается выдержавшим опробование, если после обнуления датчиков на дисплее прибора устанавливаются следующие показания:

• - объёмная доля О₂       (20,9 - 21,0) %

• 6.3 Определение погрешности измерений по каналу О₂.

Определение погрешности анализатора по каналу О₂ проводится при поочерёдном пропускании ПГС в следующей последовательности 1-2-3-2-1-3. Номинальные значения содержания О₂ в ПГС приведены в приложении А.

Значения абсолютной погрешности Л (объёмная доля, млн'¹ или %) рассчитываются для каждой ПГС по формуле (1):

A = Aj-A₀       (1)

где: Aj - показания анализатора в млн’¹ или %;

Ао - действительное значение объёмной доли определяемого компонента в ПГС, млн'¹ или %.

Погрешность измерений объёмной доли О₂ не должна превышать пределов, указанных в технической документации анализатора.

• 6.4 Определение погрешности измерений по каналам СО, NO, NO₂, SO₂, СО (низкое), NO (низкое), СО в атмосфере, СО₂ в атмосфере.

Определение абсолютной и относительной погрешности анализаторов проводится при поочерёдном пропускании ПГС в следующей последовательности 1-2-3-2-1-3. Номинальные значения содержания анализируемых компонентов в ПГС приведены в приложении А.

Значения абсолютной погрешности А рассчитываются для каждой ПГС по формуле (1).

Значения относительной погрешности 5 (%) рассчитываются для каждой ПГС по формуле (2):

8 =         100 (2)

Л

Погрешность измерений анализируемых компонентов не должна превышать пределов, указанных в технической документации анализатора.

• 6.5 Определение погрешности измерений по каналу разности давления.

• 6.5.1 Проверка герметичности.

Анализатор подключить к калибратору давления «Метран-505 Воздух», создать давление, равное 100 % от верхнего предела измерений и выдержать его в течение 5 минут. Результаты проверки на герметичность считаются положительными, если в течение последних 2 минут падения давления не наблюдается.

• 6.5.2 Определение погрешности анализатора при измерении разности давления.

Погрешность анализатора для диапазона (-200.. .200) гПа определяется в точках 20, 50, 100, 150, 200 гПа при увеличении и уменьшении давления. Перед проверкой обратного хода анализатор выдерживается на верхнем пределе в течение 5 минут.

Погрешность определяется путем сравнения показаний поверяемого прибора с показаниями рабочего эталона и рассчитывается по формулам

для поддиапазона (-49,9...49,9) гПа:

А — Рд — Рэт, гПа             (3)

для поддиапазонов (-200,0...-50,0; 50,0...200,0) гПа:

6 = ((Р_Д-Р_ЭТ)/Р_ЭТ) • 100%    (4)

где: А - абсолютная погрешность поверяемого анализатора, гПа;

6 - относительная погрешность поверяемого анализатора, %;

Р_д - показания поверяемого анализатора, гПа;

Р_эт - значение давления рабочего эталона, гПа.

Погрешность измерений разности давлений не должна превышать пределов, указанных в технической документации анализатора.

• 6.5.3 Погрешность анализатора для диапазона (-40...40) гПа определяется в точках 2, 10, 20, 30, 40 гПа при увеличении и уменьшении давления. Перед проверкой обратного хода прибор выдерживается на верхнем пределе в течение 5 минут.

Погрешность определяется путем сравнения показаний поверяемого прибора с показаниями рабочего эталона и рассчитывается:

для поддиапазона (-2,99...2,99) гПа по формуле (3),

для поддиапазонов (-40,0. ..-3,0; 3,0.. .40,0) гПа по формуле (4).

Погрешность измерений разности давлений не должна превышать пределов, указанных в технической документации анализатора.

• 6.5.4 Определение вариации показаний.

Вариация показаний поверяемого анализатора в точках п.2 при прямом и обратном ходе вычисляется по формулам

для поддиапазонов (-2,99.. .2,99; -49,9.. .49,9) гПа:

Ав ⁼ рдоб.х. - Рдпр.х.                   (5)

для поддиапазонов (-40,0...-3,0; 3,0...40,0; -200,0...-50,0; 50,0...200,0) гПа:

$в = (Рдоб.х. - Рдпрх)/Р_эт ' Ю0%    (6)

где А_в - абсолютная вариация показаний поверяемого анализатора, гПа;

6_В - относительная вариация показаний поверяемого анализатора, %;

Рд пр.х. - показания поверяемого анализатора при прямом ходе, гПа;

Рд об.х. - показания поверяемого анализатора при обратном ходе, гПа;

Р_эт - значение давления рабочего эталона, гПа.

Вариация показаний поверяемого анализатора не должна превышать пределов, указанных в технической документации анализатора.

• 7.1 При оформлении поверки анализаторов составляется протокол результатов поверки произвольной формы.

• 7.2 Анализаторы, удовлетворяющие требованиям настоящей методики, признаются годными и допускаются к применению. Результаты поверки удостоверяются свидетельством о поверке согласно действующим нормативным правовым документам.

Знак поверки наносится на свидетельство о поверке.

• 7.3 При отрицательных результатах поверки применение анализаторов запрещается и выдаётся извещение о непригодности с указанием причин.

(Изменённая редакция. Изм. № 1)

ПРИЛОЖЕНИЕ А

1 ГСО-ПГС, используемые при поверке анализаторов по каналу О2

Таблица А.1

^п - допускается использование воздуха помещения

2 ГСО-ПГС, используемые при поверке анализаторов по каналам СО. NO, NO2, SO2, СО (низкое), NO (низкое) СО в атмосфере, СО2 в атмосфере

Таблица А.2

(Изменённая редакция. Изм. № 1)
