Методика поверки «Измерители мощности и частоты "ИМЧ-01"» (МП РТ 1531-2011)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ -

Заместитель генерального директора

гзентай

исйгган

средств измерений

А.С. Евдокимов 2011 г.

Измерители мощности и частоты

«ИМЧ-01»

МЕТОДИКА ПОВЕРКИ

МПРТ 1531-2011

Москва 2011г.

Настоящая методика поверки распространяется на измерители мощности и частоты «ИМЧ-01» (далее - измерители «ИМЧ-01») и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками - 1 год.

• 1.1 При первичной и периодической поверке измерителей «ИМЧ-01» выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Перечень операций поверки

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Применяемые средства измерений должны быть исправны, поверены, иметь свидетельства о поверке.

Таблица 2 - Перечень средств поверки

Примечание:

*Аппараты УВЧ терапии должны быть аттестованы по ступеням мощности с помощью рабочего эталона «Устройство для измерения выходной мощности аппаратов УВЧ терапии с конденсаторными аппликаторами УИМ-1» (Фантом) в соответствии с его руководством по эксплуатации, непосредственно перед проведением поверки.

• 3.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80, а также требования безопасности, указанные в технической документации на используемое оборудование.

• 3.2 К работе с прибором допускаются лица, имеющие высшее образование, аттестованные в соответствии с ПР50.2.012-94, прошедшие инструктаж по технике безопасности при работе с электро- и радиоизмерительными приборами и изучившими настоящую методику поверки, техническую документацию на поверяемый прибор и применяемые средства поверки.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• ■  температура окружающей среды (25 ± 10) °C;

• ■  относительная влажность воздуха от 45 до 80 % при температуре (20 ± 10)°С;

• ■  атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

• ■  напряжение питающей сети 220 ± 4,4 В;

• ■  частота питающей сети 50 ± 0,5 Гц.

Перед проведением поверки необходимо проверить наличие свидетельств о поверке применяемых СИ и подготовить применяемые СИ и вспомогательное оборудование к работе согласно их техническому описанию (ТО).

• 5.1 Внешний осмотр

При проведении внешнего осмотра проверяется:

сохранность пломб;

комплектность согласно РЭ;

отсутствие видимых механических повреждений корпуса прибора, кабеля питания, органов управления и индикации;

прочность крепления органов управления, четкость фиксации их положений;

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 5.2 Опробование

• -   включить измеритель «ИМЧ - 01» в режим измерения мощности

• -   проверить наличие нулевых показаний на табло измерителя.

• 5.3   Определение действительного значения сопротивления нагрузки измерителя «ИМЧ-01».

  • 5.3.1 Активное сопротивление нагрузки определяют прямым измерением с помощью универсального вольтметра В7-78/1.

Подключить входы универсального вольтметра по четырехпроводной схеме к воспринимающим электродам измерителя. Установить на вольтметре режим измерения сопротивления по четырехпроводной схеме.

Измерить и записать значение сопротивления нагрузки R_h повторить измерения 2 раза.

• 5.3.2 Вычислить среднее значение активного сопротивления нагрузки по формуле:

R „ =   ---

3

• 5.3.3  Измеритель считают прошедшим поверку по данному пункту, если действительное значение сопротивления нагрузки R_H находится в пределах от 48 до 52 Ом.

5.4 Определение основной относительной погрешности измерения мощности.

• 5.4.1 Подготовить измеритель «ИМЧ-01» к измерению мощности, в соответствии с РЭ.

• 5.4.2 Подготовить аппараты УВЧ терапии к рабочему режиму, в соответствии с их техническим описанием. Аппарат «Экран-2» УВЧ-350-2 предварительно прогреть (во включенном состоянии) в течение 30 мин.

• 5.4.3 Подключить приборы в соответствии со схемой, приведенной на рисунке 1.

20(10) мм

■ I------------1                 I

1 : I уим-ia : :

L —•  I

■   I                                    ■

*   I                                    *

'       I                                                                         I

• I       )------------ |

• II            II

----.....>--Ч----

20 мм        20 мм

Рисунок 1

• 5.4.4 Провести аттестацию аппарата УВЧ-80-3 «Ундатерм» на ступенях мощности 1, 4, 7 с помощью устройства УИМ-IA, зафиксировав тем самым номинальные значения ВЫХОДНОЙ МОЩНОСТИ Р_ноли, Р_ном.2, Р_ном.З.

• 5.4.5 Поочередно провести измерения выходной мощности также на ступенях 1, 4, 7 измерителем «ИМЧ-01», зафиксировав соответствующие показания в протоколе испытаний Р_изл1.1, Ризм.2, Ризм.3-

Примечание: при периодической поверке допускается проводить измерения только на 1 и 7 ступенях мощности аппарата УВЧ-80-3 «Ундатерм».

• 5.4.6 Провести аттестацию аппарата УВЧ «Экран-2» УВЧ-350-2 на ступенях мощности 5 и 7 с помощью устройства УИМ-1А, зафиксировав тем самым номинальные значения ВЫХОДНОЙ МОЩНОСТИ Рном.4, Рцом.5-

• 5.4.7 Поочередно провести измерения выходной мощности на ступенях 5 и 7 измерителем «ИМЧ-01», зафиксировав соответствующие показания в протоколе испытаний Ризм.4, Ризм.5-

Примечание: при периодической поверке допускается проводить измерения только на 7 ступени мощности аппарата УВЧ «Экран-2» УВЧ-350-2.

• 5.4.8 Повторить п.п. 5.4.7 и 5.4.5 при зазоре между электродами аппаратов УВЧ и воспринимающими электродами измерителя «ИМЧ-01» 10 мм, зафиксировав в протоколе испытаний показания измерителя «ИМЧ-01» Р ’изм.1, Р ’изм.2, Р ’изм.з, Р ’измА, ■ Р ’изм.5-

• 5.4.9 Определить основную относительную погрешность измерения мощности на z-й ступени по формуле:



  -р

  _______НО.М.1

((Р . + р

£   _ \\ U3M.I     измл

и Pi —

Ризмл, Р’измл - зафиксированные показания измерителя ИМЧ-01 на z-й ступени при прямом и обратном ходе.

Рном./-номинальные значения выходной мощности аппаратов УВЧ на z-й ступени, где

z = 1,2, 3, 4, 5. (При периодической поверке i = 1, 2, 3).

5.4.11 Измеритель считается прошедшим поверку по данному пункту, если d_Pi не превышает 12 %.

• 5.5. Определение относительной погрешности измерения частоты.

• 5.5.1.Перевести измеритель «ИМЧ-01» в режим измерения частоты в МГц. Включить частотомер 43-85/3 в режим измерения частоты, кнопки управления каналом 1 в следующие положения: R_BX = 50 Ом, аттенюатор - ослабление в 10 раз.

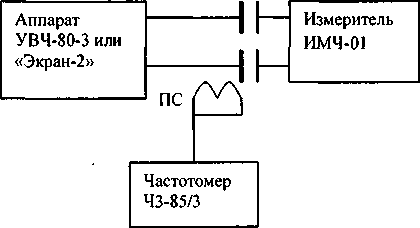

Погрешность измерения частоты определяется по схеме, приведенной на рисунке 2, на двух частотах из рабочего диапазона частот измерителя «ИМЧ-01».

Рисунок 2

• 5.5.2. Подключить приборы в соответствии со схемой, приведенной на рисунке Рабочая частота аппарата УВЧ-80-3 «Ундатерм» составляет 27,120 ± 0,163 МГц. Установить на аппарате УВЧ-80-3 «Ундатерм» ступень мощности 4.

• 5.5.3. Используя частотомер и петлю связи (ПС), провести измерения частоты переменного электрического поля между электродами аппарата УВЧ, F_4J, одновременно зафиксировать показания измерителя F_U3Mj. По результатам трех измерений определить

  iy.

  средние значения F_4l = —-— и

3

У F

L-A ^U3AIJ

F = —---

W3LV.1           з

• 5.5.4. Далее в качестве источника УВЧ сигнала использовать аппарат «Экран-2». Его рабочая частота составляет 40,68 МГц ± 2 %. Установить на аппарате «Экран-2» ступень мощности 5.

• 5.5.5. Используя частотомер и петлю связи (ПС), провести измерения частоты переменного электрического поля между электродами аппарата УВЧ, F_4k, одновременно

  зафиксировать

  показания измерителя FU3M.k- По результатам трех измерений 3                              3 V р      V р / j чк                 / j изм.к

определить средние значения F₄₂ =   — и F_{U3M 2} =        .

• 5.5.6. Основную относительную погрешность измерения частоты при Лом значении частоты определить по формуле:

= ^Еч‘ -100% ,

^7?'"

где: F_U3M- среднее значение частоты, полученное по трем измерениям с помощью измерителя «ИМЧ-01» при z-om значении частоты;

F_4i - среднее значение частоты, полученное по трем измерениям с помощью частотомера при Лом значении частоты.

i=l,2.

• 5.5.9 Измеритель считается прошедшим поверку по данному пункту, если значение не превышает 0,005%.

• 6.1 При выполнении операций поверки оформляется протокол в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерения, его заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура, относительная влажность воздуха и атмосферное давлении в помещении;

• - полученные значения метрологических характеристик;

• - фамилия лица, проводившего поверку.

• 6.2 При положительных результатах поверки выдается свидетельство о поверке в соответствии с ПР50.2.006-94 (см. изменение № 1 от 26.11.2001 г.)

Поверительное клеймо наносится в соответствии с ПР 50.2.007-2001.

• 6.3 При отрицательных результатах поверки выдается "Извещение о непригодности" установленного образца с указанием причин непригодности.

Начальник лаборатории № 441 ГЦИ СИ ФГУ «Ростест-Москва»

Начальник сектора поверки и испытаний СИ медицинского назначения лаборатории № 441 ГЦИ СИ ФГУ «Ростест-Москва»
