Методика поверки «ГСОЕИ. Преобразователи измерительные SST2200A-84C» (МП-320/07-2021)

Замести

«оскв*

апшинов

2021 г.

СОГЛАСОВАНО одителя ЛОЕИ ТЕСТ»

Государственная система обеспечения единства измерений

Преобразователи измерительные SST2200A-84C

2021 г.

• 1. Общие положения

• 2. Перечень операций поверки средства измерений (далее - поверка)

• 3. Требования к условиям проведения поверки

• 4. Требования к специалистам, осуществляющим поверку

• 5. Метрологические и технические требования к средствам поверки

• 6. Требования (условия) по обеспечению безопасности проведения поверки

• 7. Внешний осмотр средства измерений

• 8. Проверка электрического сопротивления изоляции

• 9. Проверка электрической прочности изоляции

• 10. Подготовка к поверке и опробование средства измерений

• 11. Проверка программного обеспечения средства измерений

• 12. Определение метрологических характеристик средства измерений

• 13. Подтверждение соответствия средства измерений метрологическим требованиям

• 14. Оформление результатов поверки

• 1.1  Настоящая методика поверки распространяется на Преобразователи измерительные SST2200A-84C (далее по тексту - преобразователи), изготовленные Barksdale Inc., США и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

• 1.2 Настоящая методика поверки разработана в соответствии с требованиями Приказа № 2907 от 28.08.2020 г. «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требования к методикам поверки средств измерений».

• 1.3 Преобразователи обеспечивают прослеживаемость к:

• - ГЭТ 1-2018 в соответствии с Приказом Госстандарта № 1621 от 31 июля 2019 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

• - ГЭТ 4-91 в соответствии с Приказом Госстандарта № 2091 от 01 октября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Г10‘¹⁶ до 100 А»

2.1 При проведении поверки выполняют следующие операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 Если при проведении той или иной операции получают отрицательный

результат, дальнейшую поверку прекращают, а преобразователь бракуют.

• 3.1 При проведении поверки в лаборатории соблюдают следующие условия:

-температура окружающей среды, °C                                 от 15 до 25

• 3.2 В помещении не должно быть сквозняков и сильных конвекционных воздушных потоков.

• 4.1 К проведению поверки допускают персонал, изучивший эксплуатационную документацию на поверяемый преобразователь и средства измерений, участвующих при проведении поверки.

• 5.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки.

1родолжение таблицы 2

• 6.1 Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении проведение специальных защитных мероприятий по охране окружающей среды не требуется.

• 6.2  При проведении поверки соблюдаются требования безопасности, определяемые:

• - правилами безопасности труда и пожарной безопасности, действующими на предприятии;

• - правилами безопасности при эксплуатации используемых эталонных средств измерений, испытательного оборудования и поверяемый преобразователь, приведенными в эксплуатационной документации.

• 6.3 Монтаж электрических соединений проводится в соответствии с ГОСТ 12.3.032-84.

• 6.4 К электрическому монтажу допускаются лица, имеющие квалификационную группу по технике безопасности не ниже III в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», прошедшие специальную подготовку и имеющих удостоверение на право проведения поверки.

• 7.1 Внешний осмотр проводится визуально.

• 7.2  При внешнем осмотре устанавливают соответствие преобразователя следующим требованиям:

-комплектность преобразователя соответствует требованиям эксплуатационной документации на преобразователь;

-отсутствуют механические повреждения и дефекты, влияющие на правильность функционирования и метрологические характеристики преобразователя, а также препятствующие проведению поверки;

- информация на табличке преобразователя соответствует требованиям эксплуатационной документации;

• 8.1 Проверку электрического сопротивления изоляции проводится путем измерения сопротивления между корпусом преобразователя и изолированными по постоянному току электрическими цепями для рабочих напряжений до 500 В при помощью измерителя параметров электробезопасности электроустановок MI 2094.

Результаты проверки считаются положительными, если сопротивление составило не менее 20 МОм.

9.1. Проверка электрической прочности изоляции проводится путем подачи испытательного напряжения между разъемами для измерения физических величин и корпусом преобразователя при помощи измерителя параметров электробезопасности электроустановок MI 2094. Вначале подается напряжение (230±23) В, которое далее в течение (5-10) секунд увеличивается до величины полного испытательного напряжения -1500 В (синусоидальной формы, частотой (50±1) Гц). Изоляция должна находиться под полным испытательным напряжением в течение 1 мин, после чего испытательное напряжение снимается с той же скоростью.

Преобразователь считается выдержавшим проверку, если при испытании не произошло пробоя или перекрытия изоляции. Появление «короны» или шума при испытании не является признаком неудовлетворительных результатов испытаний.

• 10.1 Перед проведением поверки необходимо:

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  изучить эксплуатационные документы на поверяемый преобразователь, а также эксплуатационные документы на применяемые средства поверки;

• -  подготовить к работе средства поверки и преобразователь в соответствии с указаниями эксплуатационных документов;

• -  проверяют соответствие требований к условиям поверки.

• 10.2 Опробование проводить в следующей последовательности:

  • 10.2.1 Поверяемый преобразователь и эталоны после включения в сеть прогревают в течение времени, указанного в эксплуатационной документации.

  • 10.2.2 Опробование преобразователя проводят в следующей последовательности:

• 1) В соответствии с руководством по эксплуатации на преобразователь, калибратор многофункциональный Fluke 5522А (далее по тексту - калибратор) и мультиметр 3458А (далее по тексту - мультиметр) собирают схему, представленную на рисунке 1

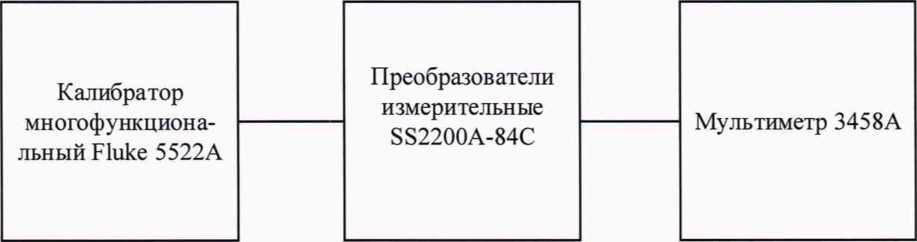

Рисунок 1 - Схема определения метрологических характеристик

• 2) При помощи калибратора воспроизводят частоту равную 0,1 Гц и постепенно повышают значение в пределах диапазона измерений.

• 3) При помощи мультиметра контролируют показания с выходных клемм преобразователя.

Результат опробования считать положительным, если при подаче на преобразователь частоты и изменения значений частоты в пределах диапазона измерений, выходной сигнал в виде силы постоянного тока изменяется.

• 11.1 Идентификация программного обеспечения

  • 11.1.1 Идентификация программного обеспечения не предусмотрена. Программное обеспечение преобразователей является встроенным и записано в память микропроцессора в виде прошивки. ПО инсталлируется в микропроцессор на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Определить номер версии прошивки невозможно в виду того, что преобразователи не имеют коммуникационных интерфейсов и дисплея.

• 12.1  Определение приведенной (к диапазону преобразования) погрешности преобразований частоты.

  • 12.1.1 Собрать схему, представленную на рисунке 1, в соответствии с руководством по эксплуатации на преобразователь и эксплуатационной документацией на калибратор и мультиметр.

  • 12.1.2 Последовательно подать с помощью калибратора на вход преобразователя пять значений частоты, распределенных по диапазону (0 %, 25 %, 50 %, 75 %, 100 %). Измерить значение силы постоянного тока на выходе преобразователя с помощью мультиметра.

Для каждого подаваемого значения произвести пересчет в силу постоянного тока по

где Л_изм - измеренное значение физической величины, соответствующее заданному (текущему) значению входного тока;

Amin ~ минимальное значение диапазона силы постоянного тока, мА

А_тах - максимальное значение диапазона силы постоянного тока, мА;

х_эт - значение частоты, подаваемое при помощи калибратора, Гц;

^xmin ~ минимальное значение диапазона частоты, Гц;

Хтиох - максимальное значение диапазона частоты, Гц;

• 13.1  Определение приведенной (к диапазону преобразования) погрешности преобразований частоты

  • 13.1.1 Рассчитать погрешность по формуле (2):

у, = С^Лизм~?^задГ100%,

где у/ - приведенная (к диапазону преобразования) погрешности преобразований частоты, %;

Л_изм — измеренное значение силы постоянного тока на выходе преобразователя, мА

А_зад - рассчитанное значение силы постоянного тока, мА

Amin - минимальное значение диапазона силы постоянного тока, мА;

- максимальное значение диапазона силы постоянного тока, мА;

Результаты поверки считать положительными, если полученные значения приведенной (к диапазону преобразования) погрешности преобразований частоты не превышают ±0,25%.

• 14.1 Сведения о результатах поверки преобразователей передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, предусмотренным частью 3 статьи 20 Федерального закона № 102-ФЗ

  • 14.1.1 По заявлению владельца средств измерений или лица, представившего их на поверку положительные результаты поверки, выдают свидетельство о поверке по установленной форме, соответствующей действующему законодательству.

  • 14.1.2 По заявлению владельца средств измерений или лица, представившего их на поверку в случае отрицательных результатов поверки, выдает извещения о непригодности к применению средства измерений.
