Методика поверки «Сигнализаторы горючих газов СГГ-6М» (ИБЯЛ.413531.010 МП)

СОГЛАСОВАНО

Генеральный директор

ФГУП СПО «Аналитприбор»

генеральный директор

СИГНАЛИЗАТОР ГОРЮЧИХ ГАЗОВ СГГ-6М

Методика поверки

ИБЯЛ.413531.010 МП

Начальник ОМ - главный метролог

ФГУП СПО «Аналитприбор»

Ю. В. Гращенков

ведущий инженер

Л. Л. Ужегова

Настоящая методика поверки распространяется на сигнализатор горючих газов СГГ-6М (далее - сигнализатор) и устанавливает методику первичной (при выпуске из производства, после ремонта) и периодической поверки в процессе эксплуатации.

Межповерочный интервал -1 год.

• 1.1 При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.1.

Таблица 1.1

• 1.2 При получении отрицательных результатов при проведении той или иной операции поверка сигнализатора прекращается.

• 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.1.

Таблица 2.1

Продолжение таблицы 2.1

Таблица 2.2

• 2.2 Все средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

• 2.3 Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

• 3.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

• - требования техники безопасности и производственной санитарии выполнять согласно «Правилам по охране труда на предприятиях и в организациях машиностроения» ПОТ РО-14000-001-98, утвержденные департаментом экономики машиностроения министерства экономики РФ 12.03.98;

• - требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.;

• - сброс газа при поверке сигнализатора по ГСО-ПГС должен осуществляться за пределы помещения;

• - помещение должно быть оборудовано приточно-вытяжной вентиляцией;

• - в помещении запрещается пользоваться открытым огнем и курить;

• - к поверке допускаются лица, изучившие настоящую методику поверки и руководство по эксплуатации ИБЯЛ.413411.010 РЭ и прошедшие необходимый инструктаж.

• 4.1 При проведении поверки должны быть соблюдены следующие условия, если

они не оговорены особо:

- температура окружающего воздуха, °C                                20 ± 5

- механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены;

- прямые солнечные лучи и сквозняки должны быть исключены.

Допускается изменение показаний в установившемся значении выходного сигнала, не превышающее 0,2 в долях от пределов погрешности. Установившимся значением считать среднее значение выходного сигнала в течение 30 с после начала отсчета пока

заний.

• 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - ознакомиться с настоящей методикой поверки и руководством по эксплуатации ИБЯЛ.413531.010 РЭ и подготовить сигнализатор к работе;

• - выполнить мероприятия по обеспечению условий безопасности;

• - проверить наличие паспортов и сроки годности ГСО-ПГС;

• - выдержать сигнализатор и баллоны с ГСО-ПГС в помещении, в котором проводят проверку, в течение не менее 24 ч;

• - подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

• - поверку сигнализатора проводить по схеме рисунка 1.

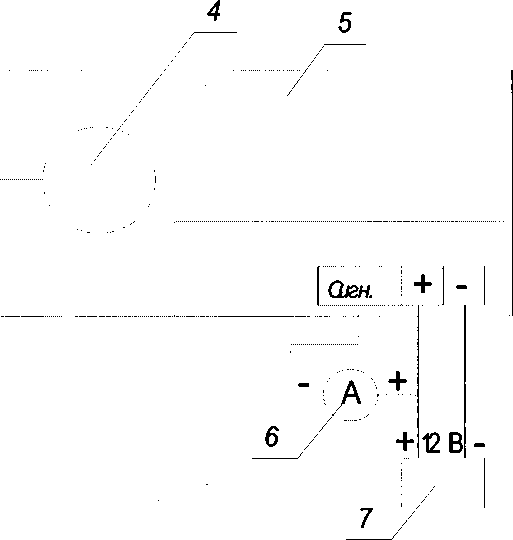

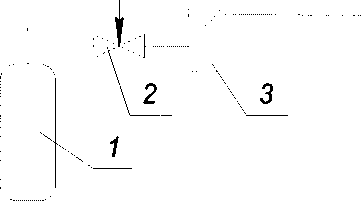

Рисунок 1 - Схема поверки сигнализатора по ГСО-ПГС

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре сигнализатора должно быть установлено:

• 1) отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики сигнализатора;

• 2) наличие пломб ОТК или поверителя;

• 3) наличие маркировки сигнализатора соответствующей ИБЯЛ.413531.010 РЭ;

• 4) соответствие комплектности сигнализатора указанной в ИБЯЛ.413531.010 РЭ;

• 5) исправность органов управления и индикации;

• 6) наличие всех видов крепежа.

Примечание - Комплектность сигнализатора проверять только при первичной проверке при выпуске из производства.

• 6.1.2 Результаты проведения внешнего осмотра положительные, если все указанные выше требования соблюдены.

• 6.2 Опробование

  • 6.2.1 Проверка работоспособности

    • 6.2.1.1 При опробовании провести проверку работоспособности. Для этого включить, прогреть сигнализатор и проверить работоспособность сигнализатора в соответствие с разделом 2 ИБЯЛ.413531.010 РЭ.

    • 6.2.1.2 Сигнализатор считается работоспособным, если происходит срабатывание сигнализации АВАРИЙНАЯ.

  • 6.2.2 Определение электрического сопротивления изоляции

    • 6.2.2.1 Определение электрического сопротивления изоляции проводить при отключенном электропитании, температуре окружающего воздуха (20 ± 5) °C и относительной влажности не более 80 %.

Газовый канал сигнализатора должен быть заполнен окружающим воздухом. Во время определения электрического сопротивления изоляции ГСО-ПГС через сигнализатор не пропускать.

• 6.2.2.2 Электрическое сопротивление изоляции измерять мегаомметром Ф4101. Измерительное напряжение 500 В прикладывать между соединенными вместе контактами клеммной колодки, порта управления, и корпусом сигнализатора, обернутым алюминиевой фольгой.

• 6.2.2.3 Отсчет показаний проводить через 10 с или, если показания не устанавливаются, через 1 мин после приложения испытательного напряжения.

• 6.2.2.4 Результаты определения электрического сопротивления изоляции положительные, если полученные значения сопротивления изоляции не менее 40 МОм.

• 6.2.2.5 Результаты определения электрического сопротивления изоляции отрицательные, если полученные значения сопротивления изоляции менее 40 МОм.

• 6.2.3 Проверка электрической прочности изоляции

  • 6.2.3.1 Проверку проводить на установке для проверки электрической безопасности GPI-735A (максимальный ток утечки 40 мА) при температуре окружающей среды (20 ± 5) °C и относительной влажности не более 80 %. Газовый канал сигнализатора должен быть заполнен окружающим воздухом, электрическое питание отключено. Во время проверки электрической прочности изоляции ГСО-ПГС не пропускать.

  • 6.2.3.2 Испытательное, практически синусоидальное, напряжение частотой 50 Гц и действующим значением 500 В прикладывать между соединенными вместе контактами клеммной колодки, порта управления и корпусом сигнализатора, обернутым алюминиевой фольгой.

  • 6.2.3.3 Испытательное напряжение плавно изменять от 0 до 500 В за время от 5 до 20 с. Изоляцию сигнализатора выдержать под действием испытательного напряжения в течение 1 мин. Снижение испытательного напряжения от заданного значения до нуля осуществлять в течение такого же времени.

  • 6.2.3.4 Результаты проверки электрической прочности изоляции положительные, если за время испытаний не произошло пробоя изоляции или поверхностного перекрытия изоляции.

  • 6.2.3.5 Результаты проверки электрической прочности изоляции отрицательные, если за время испытаний произошел пробоя изоляции или поверхностное перекрытие изоляции.

• 6.3 Определение метрологических характеристик

  • 6.3.1 Определение абсолютной погрешности сигнализатора, проверка порогов срабатывания сигнализации и проверка выходного электрического дискретного сигнала "АВАРИЯ"

    • 6.3.1.1 Определение абсолютной погрешности сигнализатора по каналу горючих газов и проверку порогов срабатывания сигнализации проводить по схеме приведенной на рисунке 1 с последовательной подачей ГСО-ПГС №№ 1-2-3-1 следующим образом:

• - установить порог срабатывания сигнализации АВАРИЙНАЯ равным 10 % НКПР.

ПРИМЕЧАНИЕ - При выпуске из производства устанавливается значение порога сигнализации АВАРИЙНАЯ, равное 20 % НКПР;

• - подать ГСО-ПГС № 1 в течение 3 мин, сигнализация АВАРИЙНАЯ не должна сработать, выходной электрический сигнал АВАРИЯ должен быть в состоянии НОРМА (ток через вольтамперметр не более 0,1 мА);

• - подать ГСО-ПГС № 2 в течение 2 мин, убедиться в срабатывании сигнализации АВАРИЙНАЯ, выдаче выходного электрического сигнала АВАРИЯ (ток через вольтамперметр не менее 6 мА);

• - не прекращая подачи ГСО-ПГС № 2, установить замыкатель - перемычку на контакты 1 порта «УПРАВЛ.» сигнализатора (при этом порог срабатывания сигнализации АВАРИЙНАЯ устанавливается равным 20 % НКПР), убедиться, что сигнализация АВАРИЙНАЯ отключится, выходной электрический сигнал АВАРИЯ переключится в состояние НОРМА (ток через вольтамперметр не более 0,1 мА);

• - подать ГСО-ПГС № 3 в течение 3 мин, сигнализация АВАРИЙНАЯ должна сработать, убедиться в выдаче выходного электрического сигнала АВАРИЯ (ток через вольтамперметр не менее 6 мА);

• - подать ГСО-ПГС № 1 в течение 3 мин, убедиться в отключении сигнализации АВАРИЙНАЯ, переключении выходного электрического сигнала АВАРИЯ в состояние НОРМА (ток через вольтамперметр не более 0,1 мА).

• 6.3.1.2 Результаты определения абсолютной погрешности сигнализатора, проверки порогов срабатывания сигнализации и проверки выходного электрического дискретного сигнала "АВАРИЯ" положительные, если соблюдается последовательность включения и отключения сигнализации по п. 6.3.1.1, при подаче соответствующих ГСО-ПГС.

• 6.3.1.3 Результаты определения абсолютной погрешности сигнализатора, проверки порогов срабатывания сигнализации и проверки выходного электрического дискретного сигнала "АВАРИЯ" отрицательные, если хотя бы по одной из операций не соблюдается последовательность включения и отключения сигнализации по п.6.3.1.1, при подаче соответствующих ГСО-ПГС.

• 6.3.2 Определение времени срабатывания сигнализации

  • 6.3.2.1 Определение времени срабатывания сигнализации по каналу горючих газов проводить по схеме приведенной на рисунке 1 при установленном пороге срабатывания сигнализации, равном 10 % НКПР, в следующей последовательности:

а) отключить подводящую ГСО-ПГС трубку от колпачка поверочного на сигнализаторе, подключить ее к линии сброса, подать в трубку ГСО-ПГС № 2 в течение 10 с (при максимальной длине трубки до Юм);

б) подсоединить подводящую ГСО-ПГС трубку к колпачку сигнализатора, включить секундомер. Зафиксировать время срабатывания сигнализации АВАРИЙНАЯ.

• 6.3.2.2 Результаты определение времени срабатывания сигнализации положительные, если время срабатывания сигнализации АВАРИЙНАЯ не более 15 с.

• 6.3.2.3 Результаты определение времени срабатывания сигнализации отрицательные, если время срабатывания сигнализации АВАРИЙНАЯ более 15 с.

• 7.1 Результаты поверки оформляют протоколом произвольной формы.

• 7.2 При положительных результатах поверки сигнализатор признают годным к применению, производят клеймение путем нанесения оттиска поверительного клейма на защитной крышке сигнализатора на свободном месте или делают соответствующую отметку в руководстве по эксплуатации ИБЯЛ.413531.010 РЭ, или оформляют и выдают свидетельство о поверке в соответствии с ПР 50.2.006-94.

• 7.3 При отрицательных результатах поверки сигнализатор признают непригодным к применению, эксплуатацию сигнализатора запрещают. Клеймо предыдущей поверки гасят, свидетельство о поверке аннулируют, делают отметку о непригодности в руководстве по эксплуатации ИБЯЛ.413531.010 РЭ и оформляют извещение о непригодности установленной формы в соответствии ПР 50.2.006-94 с указанием причин непригодности.

Передняя крышка условно не показана

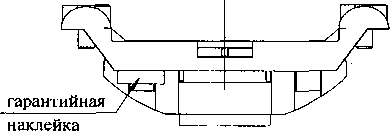

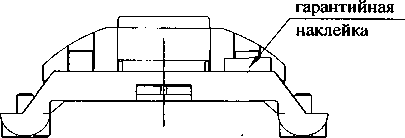

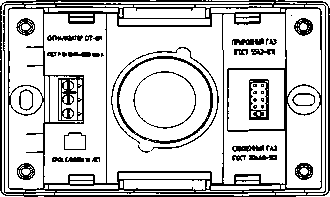

Рисунок 2 - Схема пломбировки сигнализатора от несанкционированного доступа и обозначение мест для нанесения пломбировочных наклеек
