Государственная система обеспечения единства измерений Счетчики газа бытовые СГ-1 Методика поверки

Настоящая инструкция распространяется на счетчики газа СГ-1 вариантов 1-6, 10-11 (далее-счетчики), предназначенные для измерения и учета прошедшего через счетчик объема газа для коммунальных нужд.

Инструкция устанавливает методы и средства первичной и периодической поверок счетчика.

Межповерочный интервал: счетчиков газа СГ-1 варианты 1-6, 10 - 5 лет; счетчиков газа СГ-1 вариант 11—10 лет.

• 1 Операции поверки

  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

2 Средства поверки

• 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2

Продолжение таблицы 2

Примечания

• 1 Допускается применение других аналогичных средств измерений (далее СИ), обеспечивающих требуемую точность измерений.

• 2 Точное значение расхода в поверочных установках с микросоплами определяется применяемыми микросоплами и указывается в паспорте на них.

• 3 Условия поверки и подготовка к ней

  • 3.1 При проведении поверки должны соблюдаться следующие условия: поверочной средой является воздух;

температура окружающего воздуха и поверочной среды (20±5) °C;

изменение температуры в течение одной поверки не должно превышать 1°С; относительная влажность воздуха не более 80 %;

атмосферное давление от 84 до 106 кПа;

счетчик и средства поверки выдерживают до начала проведения поверки в помещении, где проводят поверку, не менее 3 часов.

• 4 Требования безопасности и квалификация поверителей

  • 4.1 При проведении поверки должны быть соблюдены следующие требования: монтаж и демонтаж счетчика в измерительную линию должен производиться согласно его эксплуатационной документации;

к поверке счегчика допускаются поверители, имеющие опыт поверки СИ расхода и объема газов, прошедшие инструктаж по охране труда в установленном порядке;

все металлические части рабочего места, корпуса источников питания должны быть заземлены;

, - поверитель должен быть изолирован от пола (земли), т.с. под ногами иметь резиновый коврик и работать с антистатическим браслетом.

• 5 Проведение поверки

  • 5.1 Внешний осмотр

    • 5.1.1 При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

отсутствие видимых повреждений, препятствующих правильному снятию показаний отсчетного устройства счетчика;

наличие товарного знака, знака класса точности, порядкового номера и года

изготовления;

наименьшая цена деления отсчетного устройства должна быть равна 0,01 м³; емкость отсчетного устройства счетчика должна быть равна 9999,99 м³, не менее;

наличие на тройнике счетчика стрелки, указывающей направление потока измеряемого газа;

наличие пломб на местах, определенных технической документацией на J поверяемый счетчик.

j

£

i-

5.2 Опробование

• 5.2.1 Проверка герметичности

• 5.2.1.1 Счетчик должен быть герметичным. Для проверки герметичности счетчик:

установить на стенд согласно приложению А;

закрыть вентили "1”, ”2" ,"3";

открыть редуктор и установить по манометру избыточное давление 10 кПа (0,1 кгс/см²);

плавно открыть вентиль ”1 ”, затем вентиль ”2”;

контролировать показание манометра водяного;

■ - закрыть вентиль ”2”, затем вентиль ”1” и открыть вентиль "3";

убедиться, что не наблюдается падение давления по манометру водяному в течение времени от 1 до 1,5 мин, не менее. Если избыточное давление в счетчике в течение времени от 1 до 1,5 мин не понижается, то счетчик считают герметичным.

Проверка герметичности счетчиков СГ-1 вариантов (10-11) должна выполняться с установкой счетчика на тройник ЯШИУ.752249.002.

5.2.2 Опробование на функционирование

• 5.2.2.1  Опробование на функционирование для вариантов (1-6) проводят следующим образом:

счетчик установить на стенд и подключить его согласно приложению Б, установить сопло "5”;

включить источник питания постоянного напряжения ТЕС - 88;

установить напряжение (24,0(+3,6; -2,4))В;

установить показания манометра в пределах от минус 0,8 до минус 1,0 кгс/см² и включить секундомер;

—      - остановить секундомер при появлении первого момента смены показаний

отсчетного устройства счетчика. Время на секундомере не должно превышать 18 мин;

§

I

к

включить секундомер в момент последующей смены показаний отсчетного устройства счетчика и выключить его в момент очередной смены показаний отсчетного устройства счетчика.

Измеренный интервал времени между двумя сменами показаний отсчетного устройства счетчика должен быть в пределах от 78 до 105 с.

• S.2.2.2 Опробование на функционирование для вариантов 10-11 производят следующим образом:

счетчик установить на стенд и подключить его согласно приложению В, установить сопло "5";

для счетчиков серий "02" и "03" подключить разъем питания счетчика к стенду, проконтролировать, что напряжение питания стенда (3,6±0,3) В, установить тумблер стенда в положение "ВКЛ". Для счетчика варианта 11 серий "04-08","09","16","18","26" внешнее питание не подается, так как он работает от встроенной батареи;

- для счетчиков варианта 11 серий "07","08","18" к стенду подключить, соблюдая полярность, провода, предназначенные для системы внешнего учета энергоносителей;

установить показания манометра в пределах от минус 0,8 до минус 1,0 кгс/см² (пропускают воздух);

измерить секундомером промежуток времени между двумя срабатываниями отсчетного устройства, которое должно быть в пределах от 20 до 35 с.

Для счетчиков варианта 11 серий "07" , "08" "18" дополнительно контролировать, что светодиод "СУ" на стенде вспыхивает в момент срабатывания отсчетного устройства.

Для счетчиков варианта 11 серии "05.01" контролировать работу отсчетного устройства можно по его срабатыванию в момент прохождения импульса счета и по прохождении 10 импульсов: должна поменяться цифра, обозначающая десятые доли метра кубического.

5.3 Определение метрологических параметров

• 5.3.1 Определение основной относительной погрешности счетчика

• 5.3.1.1 Погрешность счетчика определяют следующим образом:

с помощью секундомера измерить время ts между четырьмя моментами смены показаний отсчетного устройства счетчика с точностью до 0,1 с, что соответствует пропущенному через счетчик объему воздуха, равному 30 л.

Для вариантов 10-11 для повышения точности измерения допускается производить отсчет времени между двумя срабатываниями отсчетного устройства ts по частотомеру в режиме измерения периода, подключенного к контакту 1 разъема платы А2 - для счетчика серий "02" и "03", или к контакту 5 платы для счетчиков серий "04-08","16","18","26", или к контрольной точке КТ5 для серии "05.01".

Для определения относительной погрешности счетчика серии 05.01 необходимо подключить щуп осциллографа в контрольную точку КТ5, предварительно установить чувствительность осциллографа по входу "5 мВ", а временную развертку установить в положение "2 мс".

Включить кнопку развертки луча X, при этом появится па экране осциллографа светящаяся точка. Установить счетчик на стенд, подключить сопло "5" и подать давление в систему.

После чего наблюдать по экрану осциллографа прохождение импульса счета.

В момент прохождения импульса счета, точка на экране осциллографа должна поменять свое местоположение в вертикальном направлении. Время между двумя импульсами соответствует срабатыванию электромеханического счетного устройства на одно деление равное 10 литрам.

С помощью секундомера измеряют время т между четырьмя импульсами счета, наблюдаемыми по осциллографу, с точностью до 0,1 с, что соответствует пропущенному через счетчик объему воздуха, равному 30 л;

Лист

определить относительную погрешность счетчика qi по формуле

где Vo - образцовый объем воздуха, прошедшего через счетчик за время

измерения, л, который определяется по формуле

V„ = К, х +273,15 х г,

13,6хР_о

(2)

где Ki - градуировочный коэффициент для соответствующего микросопла, (л/°С^,/2)с¹ (берется из паспорта сопла);

Tj - температура наружного воздуха около всасывающего патрубка сопла, °C;

Ti - время по секундомеру или частотомеру, с;

APi - перепад давления по водяному манометру, мм вод. ст.;

Р_а - атмосферное давление во время испытаний, мм рт. ст.;

результаты измерений зафиксировать в журнале протоколов поверки счетчика газа СГ-1, форма которого приведена в приложении Д.

Значение относительной погрешности не должно превышать ±2,0 %;

закрыть вентиль вакуумной сети.

• 5.3.2 Определение относительной погрешности счетчика на соплах "1" и "2" методом измерения частоты сигнала, соответствующей измеряемому расходу, проводится следующим образом:

подключить частотомер к контрольной точке КТ4 платы А1 кабелем 12 для вариантов 1-6, к контрольной точке КТЗ платы счетчика варианта 11 серий ”04-09"," 16", ”18", ”26" или предварительно выдвинув из корпуса счетчика кассету аккумуляторов, к контакту 1 ХТ1 на плате А1 для вариантов 10-11 серии "02", к контакту 4 ХТ1 на плате А2 для вариантов 10-11 серии "03";

подключить сопло " 1" к счетчику и закрепить, повернув рукоятку эксцентрика;

установить по вакуумметру давление в вакуумной сети в пределах от минус 0,8 до минус 1,0 кгс/см², открывая вентиль;

измерить значения:

• 1) Ti - температура наружного воздуха около всасывающего патрубка сопла в градусах Цельсия;

• 2)  Fsi- частота сигнала в герцах, измеренная в указанных выше точках. Частоту измеряют частотомером с точностью до одного знака после запятой. Частоту измеряют не менее двух раз и за результат принимают среднее арифметическое измеряемых значений с точностью до двух знаков после запятой;

• 3)  APj - перепад давления по водяному манометру в миллиметрах водного столба;

• 4) Р_а - атмосферное давление во время испытаний в миллиметрах ртутного столба;

закрыть вентиль вакуумной сети, поменять сопло "1” па сопло ”2”, используя эксцентрик;

установить по вакуумметру давление в вакуумной сети в пределах от минус 0,8 до минус 1,0 кгс/см², открывая вентиль;

измерить значения АР₂, Т₂, F_S2;

записать в журнал протоколов поверки значение модуля М указанное на корпусе датчика;

определить относительную погрешность счетчика q, на соплах ”1” и"2” для вариантов 1-6 и 10-11 по формуле

10-F

<7,=-—^х100%,                         (3)

'0

где i - номер сопла;

Vo - образцовый объем воздуха, прошедшего через счетчик за время измерения, л, который определяется по формуле

где Ki - градуировочный коэффициент для соответствующего микросопла, (л/°С^1/2)с‘¹ (берется из паспорта сопла);

Приложение А

(обязательное)

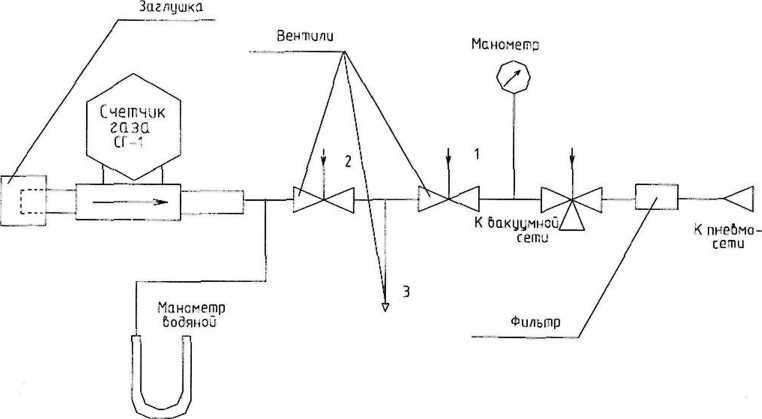

Схема структурная проверки герметичности счетчика газа СГ-1

Приложение Б

(обязательное)

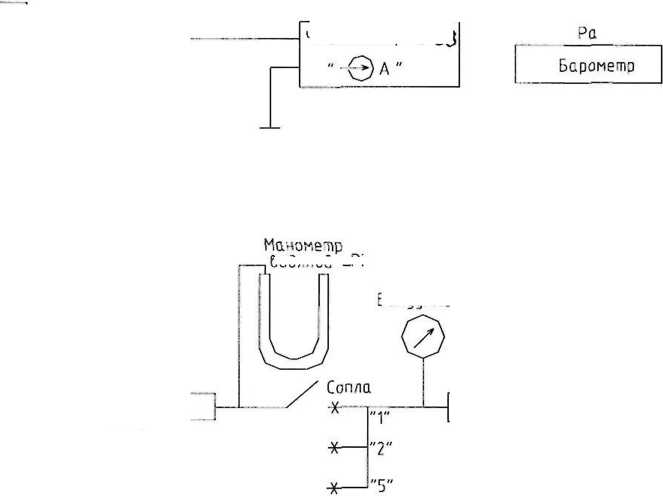

Схема структурная поверки счетчика газа СГ-1

(для вариантов 1-6)

^Вольтметр

Частотомер 43- 38!

Манометр

бобянои лР1

I Бсро

измерите/н температуры ;

бозЗуха |

ВакуумметрРс

*

*

*

> к

к

Приложение В

(обязательное)

Схема структурная поверки счетчика газа СГ-1

(для вариантов 10-11)

Частотомер 43- 38

Ьсбяноо Др1

К вакуумной сети

Вентиль

i

Измеритель температуры возсуха

---------

Y1 технологический усилитель сигнала ставится при необходимости увеличения входного сопротивления частотомера .

Лист

Габлица В 1 - Контакты и контрольные точки счетчика

Приложение Г

(обязательное)

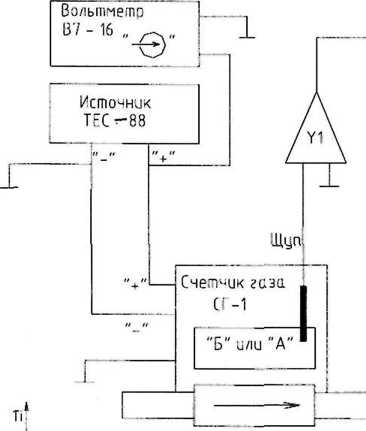

Схема структурная поверки счетчика газа СГ-1

(для варианта 11 серии 05.01)

Y ■ - технологический усилитель сигнала ставится при необходимости увеличения входного сопротивления частотомера .
