Методика поверки «Трансформаторы тока ТАТ» (ИЦРМ-МП-285-20)

УТВЕРЖДАЮ

Технический директор

Государственная система обеспечения единства измерений

Методика поверки

г. Москва

2020 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ ..7

• 10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки распространяется на трансформаторы тока ТАТ (далее - трансформаторы) с номинальными первичными токами 120, 3200, 4500 и 5500 А, изготавливаемые фирмой «FRER s.r.l.», Италия, и устанавливает методику их первичной и периодической поверок.

• 1.2 При проведении поверки должна обеспечиваться прослеживаемость трансформатора к государственному первичному эталону единицы коэффициентов преобразования силы электрического тока (ГЭТ 152-2018) согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 (далее - Приказ № 2768).

• 1.3 Поверка трансформатора должна проводиться в соответствии с требованиями настоящей методики. Интервал между поверками - 4 года.

• 1.4 Метод, обеспечивающий реализацию методики поверки - сличение при помощи компаратора.

• 1.5 Основные метрологические характеристики трансформаторов представлены в Приложении А.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды от +15 до +35 °C;

• - относительная влажность от 30 до 80 %.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые трансформаторы и средства поверки.

• 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Таблица 2 - Средства поверки

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые трансформаторы и применяемые средства поверки.

Трансформатор допускается к дальнейшей поверке, если:

• - внешний вид трансформатора соответствует описанию типа;

• - соблюдаются требования по защите трансформатора от несанкционированного вмешательства согласно описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и трансформатор допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, трансформатор к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый трансформатор и на применяемые средства поверки;

• - выдержать трансформатор в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Опробование трансформатора

8.2.1. Проверка сопротивления изоляции

Сопротивление изоляции обмоток у трансформаторов проверяют для каждой обмотки между соединенными вместе контактными выводами вторичных обмоток и корпусом при помощи мегомметра на 1000 В.

• 8.2.2 Размагничивание

  • 8.2.2.1 Схема размагничивания приведена на рисунке 1. Размагничивание проводят на переменном токе при частоте 50 Гц. Трансформаторы с номинальной частотой 60 Гц

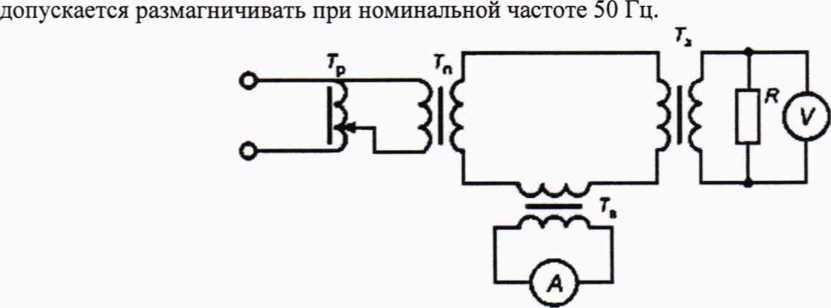

Гр - регулирующее устройство (автотрансформатор); Т_п - понижающий силовой трансформатор; Т_х - поверяемый трансформатор тока; Т_в - вспомогательный трансформатор тока; R- резистор

Рисунок 1 - Пример схемы размагничивания трансформатора тока

• 8.2.2.2 Трансформаторы тока размагничивают одним из указанных ниже способов.

Первый способ. Вторичную обмотку замыкают на резистор мощностью не менее 250 Вт и сопротивлением R, Ом, рассчитываемым (с отклонением в пределах ±10 %) по формуле:

R=™                       (1)

'ном

где А<ом " номинальный вторичный ток поверяемого трансформатора тока, А

Через первичную обмотку пропускают номинальный ток, затем плавно (в течение одной-двух минут) уменьшают его до значения, не превышающего 2 % от номинального.

Второй способ. Через первичную обмотку трансформатора тока при разомкнутой вторичной обмотке пропускают ток, равный 10 % от номинального значения первичного тока, затем плавно снижают его до значения, не превышающего 0,2 % от номинального.

Третий способ. Через вторичную обмотку трансформатора тока при разомкнутой первичной обмотке пропускают ток, равный 10 % от номинального значения вторичного тока, затем плавно снижают его до значения, не превышающего 0,2 % от номинального.

• 8.2.2.3 Если при токе в первичной обмотке, составляющем 10 % от номинального значения, амплитудное напряжение на вторичной обмотке превышает 75 % от напряжения, равного 4,5 кВ, то размагничивание начинают при меньшем значении тока, при котором напряжение, индуктируемое (8.2.2.2, второй способ) или прикладываемое к вторичной обмотке (8.2.2.2, третий способ), не превышает указанного.

Примечание - При поверке трансформаторов тока на предприятии-изготовителе (при выпуске из производства) или при ремонте допускается совмещать размагничивание с испытанием межвитковой изоляции или измерением тока намагничивания.

Результаты испытаний считаются удовлетворительными, если проведено размагничивание трансформаторов тока.

• 8.2.3 Проверка правильности обозначения выводов и групп соединений обмоток

  • 8.2.3.1 Схема поверки приведены на рисунке 2.

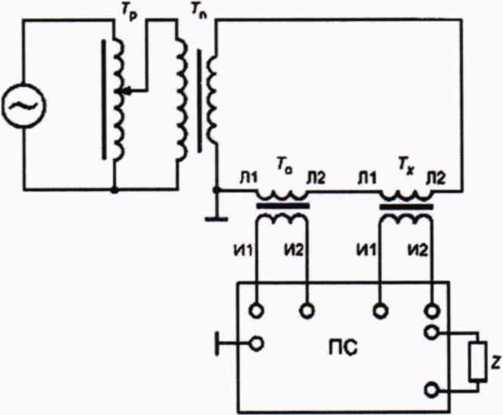

~ - сеть (генератор); Т_? - регулирующее устройство (автотрансформатор); Т_п - понижающий силовой трансформатор; Го - рабочий эталон; Т_х - поверяемый трансформатор тока; Л1, Лг — контактные зажимы первичной обмотки; Иь И2 - контактные зажимы вторичной обмотки; Z- нагрузка; ПС - прибор сравнения

Рисунок 2 - Схема поверки с использованием рабочего эталона и прибора сравнения (компаратора вторичных токов)

• 8.2.3.2 Поверяемый трансформатор тока и рабочий эталон включают в соответствии с маркировкой контактов. Затем плавно увеличивают первичный ток до значения, составляющего 5 %-10 % от номинального. В случае правильной маркировки выводов на приборе измерительном эталонном многофункциональном Энергомонитор-3.1 КМ (далее по тексту -Энергомонитор-3.1 КМ) можно определить соответствующие значения погрешностей поверяемого трансформатора тока. При неправильном обозначении контактных зажимов и выводов или неисправности поверяемого трансформатора тока угловая погрешность, отображаемая на дисплее Энергомонитора-3.1 КМ будет равна -180°±30°. В этом случае трансформатор тока дальнейшей поверке не подлежит и к применению не допускается.

Примечание - Допускается проводить проверку правильности обозначения выводов другими методами (например, метод с использованием гальванометра и источника постоянного напряжения).

Трансформатор допускается к дальнейшей поверке, если при проверке сопротивления изоляции измеренное значение сопротивления изоляции не менее 20 МОм для вторичных обмоток трансформаторов; если при проверке правильности обозначения выводов и групп соединений обмоток с помощью Энергомонитора-3.1 КМ можно определить соответствующие значения погрешностей поверяемого трансформатора.

• 9.1 Определение токовых и угловых погрешностей

Для трансформаторов с номинальным первичным током 120, 3200, 4500 и 5500 А определение токовых и угловых погрешностей проводить в следующей последовательности:

• 9.1.1 Подготовить основные средства: источник тока регулируемый «ИТ5000» (далее - ИТ5000), трансформатор тока измерительный переносной «ТТИП», исполнение ТТИП-5000/5 (далее - ТТИП 5000/5), трансформатор тока измерительный переносной «ТТИП», исполнение ТТИП-100/5 (далее - ТТИП 100/5), установку измерительную для прогрузки первичным током РЕТОМ™-30КА (далее - РЕТОМ), масштабный преобразователь тока МПТР-12 (далее - МПТР-12), прибор измерительный эталонный многофункциональный «Энергомонитор-3.1 КМ» (далее - Энергомонитор), магазин нагрузок СА5018-1(5) (далее -СА5018) и вспомогательное оборудование представленное в таблице 2, а также поверяемый трансформатор в соответствии с их эксплуатационной документацией.

• 9.1.2 Собрать схему, представленную на рисунке 3 - для трансформаторов с номинальным первичным током 120, 3200, 4500 А или представленную на рисунке 4 - для трансформаторов с номинальным первичным током 5500 А.

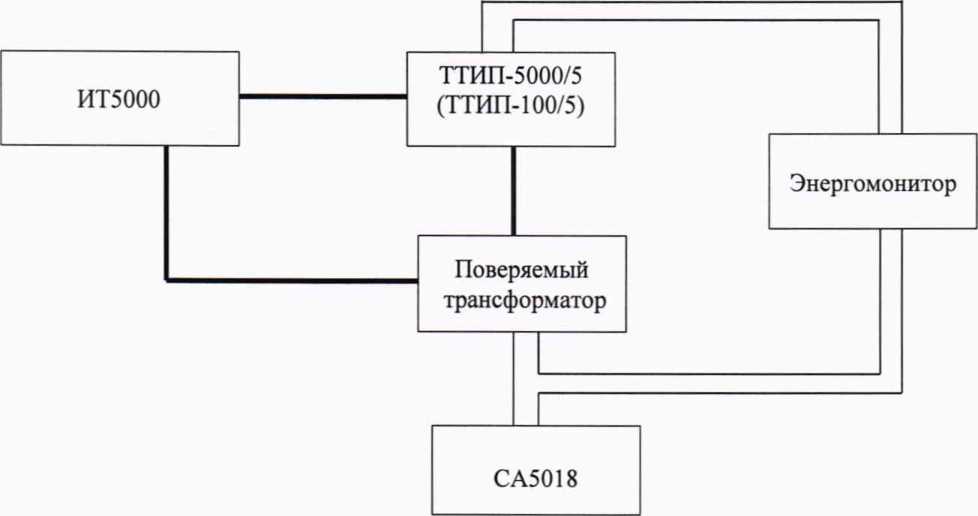

Рисунок 3 - Структурная схема определения погрешностей трансформаторов с номинальным первичным током 120, 3200, 4500 А

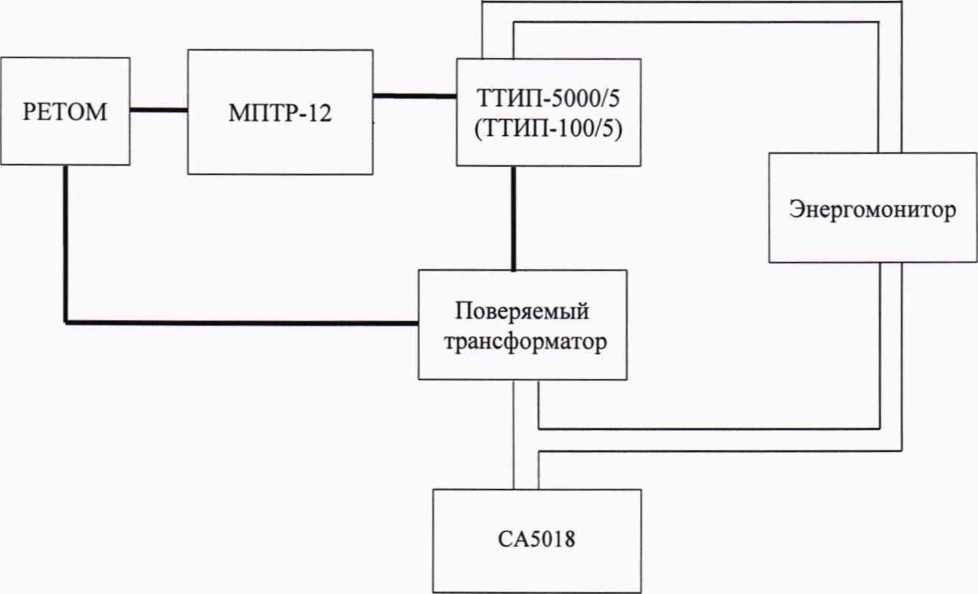

Рисунок 4 - Структурная схема определения погрешностей трансформаторов с номинальным первичным током 5500 А

9.1.3 Токовые и угловые погрешности определяют:

а)  для трансформаторов тока классов 0,2S и 0,5S, выпускаемых по ГОСТ 7746-2015 - при значениях первичного тока, составляющих 1; 5; 20; 100 и 120%, от номинального значения, и при номинальной нагрузке, а также при значении первичного тока 100 % или 120 % от номинального значения и нагрузке, равной нижнему пределу диапазона нагрузок, установленному для соответствующих классов точности;

б) для трансформаторов тока классов точности 0,2, 0,5 и 1 по ГОСТ 7746-2015 - при значениях первичного тока, составляющих 5 %; 20 %; 100 % от номинального значения и

при номинальной нагрузке, а также при значении первичного тока, равного 120 %, и нагрузке, равной нижнему пределу диапазона нагрузок по ГОСТ 7746-2015;

в) для трансформаторов тока класса точности 3 по ГОСТ 7746-2015 - при значениях первичного тока 100 % или 120 % от номинального значения и нагрузке, равной 50 % ее номинального значения, но не менее нижнего предела нагрузки, установленного для соответствующего класса точности, а также при значении первичного тока 50 % от номинального значения и номинальной нагрузке;

г) для трансформаторов тока классов точности 5Р по ГОСТ 7746-2015 - при номинальном токе и номинальной нагрузке.

Примечания

• 1) Погрешности трансформаторов тока, у которых 25 % от номинального значения нагрузки более 15 В А, определяют при значениях нагрузки 15 В-А и значении первичного тока, равного 100 % от номинального значения тока.

• 2) Для трансформаторов тока, у которых 25 % от номинального значения нагрузки составляет менее 1 В-А, погрешность определяют при нагрузке 1 В-А.

• 10 ПОДТВЕРЖДЕНИЕ  СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

Трансформатор подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения токовой и угловой погрешности не превышают пределов, указанных в ГОСТ 7746-2015 п. 6.4.2 для измерительных обмоток и п. 6.4.3 для защитных обмоток.

При невыполнении любого из вышеперечисленных условий (когда трансформатор не подтверждает соответствие метрологическим требованиям), поверку трансформатора прекращают, результаты поверки признают отрицательными.

• 11.1 Результаты поверки трансформатора подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 11.2 По заявлению владельца трансформатора или лица, представившего его на поверку, положительные результаты поверки (когда трансформатор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на трансформатор знака поверки, и (или) внесением в руководство по эксплуатации, совмещенное с паспортом трансформатора записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 11.3 По заявлению владельца трансформатора или лица, представившего его на поверку, отрицательные результаты поверки (когда трансформатор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в руководство по эксплуатации, совмещенное с паспортом трансформатора соответствующей записи.

• 11.4 Протоколы поверки трансформатора оформ тся по произвольной форме.



Заместитель начальника отдела испытаний и поверки средств измерений ООО «ИЦРМ»

Инженер ООО «ИЦРМ»

Таблица А.1 - Метрологические характеристики трансформаторов тока ТАТ022, ТАТ125, ТАТ128, ТАТ129

* - для номинальной вторичной нагрузки от 1 до 4 В-A cos(p=l, для номинальной вторичной нагрузки от 4 до 25 В-A cos(p=Q,8
