Методика поверки «Калибраторы давления Cristal» (МП 202-006-2020)

УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИМС»

Калибраторы давления Crystal МЕТОДИКА ПОВЕРКИ

МП 202-006-2020

г. Москва

2020 г.

Настоящая методика распространяется на калибраторы давления Crystal (далее по тексту - калибраторы) предназначены для измерений избыточного, давления-разрежения, абсолютного и барометрического давления, разности давлений, напряжения постоянного тока, а также для измерений, воспроизведений (регулирования) сигналов силы постоянного электрического тока.

Настоящая методика устанавливает методику первичной (до ввода в эксплуатацию, а также после ремонта) и периодической (в процессе эксплуатации) поверок калибраторов.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к государственному первичному эталону ГЭТ 23-2010 ГПЭ единицы давления в диапазоне от 0,02 до 10 МПа, к государственному эталону ГЭТ 101-2011 (Государственный первичный эталон единицы давления в диапазоне 1 • 10^_1-7-10^{1 2 3} Па); ГЭТ 4-91 ГПЭ единицы силы постоянного электрического тока, к национальному государственному эталону ГЭТ 13-2001 (Государственный первичный эталон единицы электрического напряжения).

Допускается в соответствии с заявлением владельца СИ проведение поверки калибратора с несколькими выходными сигналами, соответствующими одной и той же входной измеряемой величине, только по одному выходному сигналу с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Допускается в соответствии с заявлением владельца СИ проведение поверки калибратора с несколькими измеряемыми величинами только по одной измеряемой величине с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Таблица 2 - Оборудование и средства измерений

• 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью, при условии обеспечения ими условий и проведения поверки в соответствии с разделами 4 и 5.

Допускается применение аналогичного вспомогательного оборудования при условии обеспечения ими условий поверки в соответствии с разделом 4.

При проведении поверки должны быть соблюдены требования безопасности, приведенные в руководстве по эксплуатации регистраторов и используемых средств поверки.

• 5.    Условия поверки

Проверку метрологических характеристик проводить при условиях:

• 7.    Проведение поверки

При внешнем осмотре калибратора должно быть установлено:

• -  соответствие его внешнего вида технической документации и отсутствие видимых дефектов;

• -  наличие на корпусе калибратора таблички (наклейки) с маркировкой, соответствующей паспорту или документу, его заменяющему;

• -  наличие паспорта или документа, его заменяющего.

При опробовании проверяют герметичность и работоспособность калибратора.

Работоспособность калибратора проверяют, изменяя измеряемую величину от нижнего до верхнего предела измерений. При этом должно наблюдаться изменение выходного сигнала и индикации на дополнительных выходных устройствах калибратора.

В случае обнаружения негерметичности системы с установленным поверяемым калибратором следует раздельно проверить герметичность системы и калибратора.

Проверка идентификационных данных ПО проводится путем считывания с ЖК экрана калибратора номера версии ПО и сравнения с идентификационные признаки ПО, приведенными в таблице 3.

Таблица 3

Калибраторы считаются прошедшими поверку с положительным результатом, если идентификатор ПО соответствует значению, указанному в описании типа на калибратор. Если данные требования не выполняются, то калибратор считается непригодным к применению, к эксплуатации не допускается, выписывается извещение о непригодности, дальнейшие пункты методики не выполняются.

Поверяемых точек должно быть не менее 9, и они должны быть достаточно равномерно распределены по диапазону измерений. В обоснованных случаях поверяемую точку минус 100 кПа отрицательного избыточного давления допускается заменять значением минус 95 кПа.

Определение основной погрешности калибратора производится последовательно для каждого из используемых модулей давления.

Калибратор подключается к эталону и к устройству создания давления в соответствии с Руководством по эксплуатации. После включения калибратор выдерживается в течение 15 минут, затем дважды производится набор и сброс давления, равный верхнему пределу измерений. После каждого набора и сброса давления калибратор выдерживают 2 мин.

Основную погрешность определяют по одному из способов:

• - по эталону устанавливают номинальные значения давления, а по поверяемому калибратору считывают соответствующие значения давления.

• - по поверяемому калибратору устанавливают номинальные значения давления, а по эталону измеряют соответствующие значения давления.

На калибратор с помощью эталона последовательно подается давление, соответствующее поверяемым точкам при плавно возрастающем давлении (прямой ход), а затем, после выдержки на верхнем пределе измерений не менее 5 мин. при плавно убывающем давлении (обратный ход).

Поверка производится по результатам одного поверочного измерительного цикла (прямой ход плюс обратный ход). Считанные с дисплея калибратора экспериментальные значения давления фиксируются в протоколе и для каждой из 9 поверяемых точек диапазона измерений рассчитывается основная погрешность измерений, на которую нормируется поверяемый модуль:

Деи - Р - Рн

где Деи - основная абсолютная погрешность;

Р - давление, измеренное испытываемым калибратором; Рн - номинальное давление, измеренное эталоном.

где уси - основная приведенная погрешность;

Р - давление, измеренное испытываемым калибратором;

Р_н - номинальное давление, измеренное эталоном;

Ртах - верхний предел измерений испытываемого калибратора; Pmin - нижний предел измерений испытываемого калибратора.

мах

где Оси - основная относительная погрешность;

Р - давление, измеренное испытываемым калибратором;

Р_н - номинальное давление, измеренное эталоном.

Если поверка модуля абсолютного давления производится на эталоне избыточного давления, то необходимо измерить атмосферное давление с помощью эталона абсолютного давления и рассчитать значения абсолютного давления, необходимые для поверки. При этом погрешность используемого барометра не должна превышать установленного значения.

Результат считается положительным, если значения погрешности не превышают пределов допускаемой погрешности, указанных в технической документации.

Определение погрешности калибратора в режиме измерений напряжения и измерений и воспроизведений силы постоянного тока

Для определения погрешностей поверяемого калибратора в режиме измерений силы и напряжения постоянного электрического тока выполняют следующие операции:

• - выбирают не менее 5 проверяемых точек Xi, i = 1, 2, 3, 4, 5 равномерно распределенных по диапазону измеряемого параметра;

• - для каждой проверяемой точки устанавливают значение выходного сигнала Xi от эталона силы или напряжения постоянного тока;

• - для каждой проверяемой точки считывают с дисплея поверяемого калибратора значение измеренного входного сигнала Yj. При нестабильности показаний проводят несколько отсчетов показаний (не менее 4) и выбирают из них результат, наиболее отклоняющийся от заданного значения.

• - за оценку абсолютной погрешности Ai в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Ai = max {         }

Калибратор считают годным, если в каждой из проверяемых точек выполняются неравенства

I Ai I < | А доп

где А доп - предел допускаемой абсолютной погрешности.

Для определения погрешностей поверяемого калибратора в режиме воспроизведения силы постоянного электрического тока выполняют следующие операции:

• - выбирают не менее 5 проверяемых точек Xi, i = 1, 2, 3, 4, 5 равномерно распределенных по диапазону измеряемого параметра;

• - для каждой проверяемой точки устанавливают значение входного кода Ni с жидкокристаллического дисплея поверяемого калибратора, соответствующее i-й проверяемой точке и измеряют эталонным мультиметром значение выходного сигнала Yi;

• - за оценку абсолютной погрешности Aai в i-й проверяемой точке принимают значение, вычисляемое по формуле:

Aai = max {| Yi - Y(Ni) | },

где Y(Ni) - номинальное значение выходного сигнала, соответствующее входному коду;

Калибратор считают годным, если в каждой из проверяемых точек выполняются неравенства

I A ai | < | А доп |,

где А доп - предел допускаемой абсолютной погрешности

Примечание: для обеспечения работы калибратора в режиме воспроизведения (регулирования) силы постоянного тока в измерительную цепь следует включать внешний источник питания +24 В.

Допускается проведение корректировки показаний калибратора по методике, приведенной в Руководстве по эксплуатации, и его повторная поверка.

В случае положительных результатов поверки, результаты поверки средства измерений подтверждаются сведениями в Федеральном информационном фонде по обеспечению единства измерений.

По заявлению владельца средства измерений или лица, представившего его на поверку, в случае положительных результатов поверки наносится знак поверки на корпус регистратора в соответствии с рисунком 3 и (или) выдается свидетельство о поверке и (или) в паспорт вносится запись о проведении поверке или в случае отрицательных результатов поверки выдается извещение о непригодности к применению средства измерений.

В случае отрицательных результатов первичной поверки регистратор бракуется.

В случае отрицательных результатов периодической поверки применение регистратора запрещается.

В зависимости от характера неисправности регистратор либо подвергается ремонту, по окончании которого проводится поверка, либо возвращается владельцу с выдачей извещения о непригодности регистратора. Сведения заносят в Федеральный информационный фонд по обеспечению единства измерений.

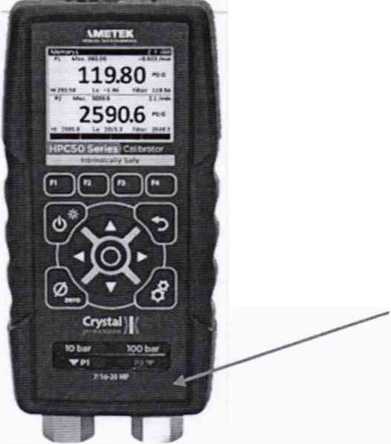

Рисунок 1 - Место нанесения знака поверки

Заместитель начальника отдела 202

Заместитель начальника отдела 201

Е.В. Николаева

Ю.А. Шатохина

8

¹

Средства поверки

²

Средства измерений, используемые при поверке калибраторов должны быть утвержденного типа и иметь действующую поверку. Используемые эталоны единиц величин, должны иметь свидетельство об аттестации эталона единицы величины, действующее на момент поверки.

³

При проведении поверки должны быть применены средства, указанные в таблице 2.

⁴

Подготовка к поверке

6.1 Перед проведением поверки калибратора должны быть выполнены следующие подготовительные работы:

• -  калибратор должен быть выдержан не менее 3 ч при температуре, указанной в 4.1, если иное не указано в технической документации на калибратор;

• -  выдержка калибратора перед началом испытаний не менее 1 мин после включения питания, если иное не указано в технической документации;

• -  калибратор должен быть установлен в рабочее положение с соблюдением указаний технической документации;

• -  система (стендовое оборудование), состоящая из соединительных линий для передачи давления, эталонов и вспомогательных средств для задания и передачи измеряемой величины, должна быть проверена на герметичность.

проверку герметичности системы, предназначенной для поверки калибраторов проводят при значениях давления, равных верхнему пределу измерений поверяемого калибратора. Проверку герметичности системы, предназначенной для поверки модуля давления-разрежения, проводят при давлении, соответствующем верхнему пределу измерений избыточного давления поверяемого модуля.
