Государственная система обеспечения единства измерений

Термометры инфракрасные медицинские Microlife МП 207-015-2021 МЕТОДИКА ПОВЕРКИ г. Москва

2021 г.

Общие положения

Настоящая методика распространяется на термометры инфракрасные медицинские Microlife (далее - термометры) и устанавливает методы и средства их первичной и периодической поверок.

Метрологические характеристики термометров приведены в Приложении 1.

Поверяемые средства измерений прослеживаются к Государственным первичным эталонам единиц температуры в соответствии с ГОСТ 8.558-2009.

1 Перечень операций поверки

При проведении первичной поверки допускается проводить выборочную поверку термометров в соответствии с п.п.6.1-6.3, которую проводят по одноступенчатому выборочному плану для общего уровня контроля I при приемлемом уровне качества (AQL) равным 1,0 по ГОСТ Р ИСО 2859-1-2007.

В зависимости от объема партии, количество представляемых на поверку термометров выбирается согласно таблице 1.

Таблица 1

Объём партии, шт.

Объём выборки,

шт.

Приемочное число Ас

Браковочное число Re

св. 51 до 90 включ.

5

0

1

св. 91 до 150 включ.

8

0

1

св. 151 до 280 включ.

13

0

1

св. 281 до 500 включ.

20

0

1

св. 501 до 1200 включ.

32

1

2

св. 1201 до 3200 включ.

50

1

2

св. 3201 до 10000 включ.

80

2

3

св. 10001 до 35000 включ.

125

3

4

Результаты выборочного контроля распространяются на всю партию термометров. Партию считают соответствующей требованиям настоящей методики, если число дефектных единиц в выборке меньше или равно приемочному числу и не соответствующей, если число дефектных единиц в выборке равно или больше браковочного числа. В случае признания партии несоответствующей требованиям, то все термометры из данной партии признаются непригодными к применению.

При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 2.

Таблица 2

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6

Да

Да

2 Опробование. Проверка функционирования термометра во всех режимах

7.2

Да

Да

3 Определение абсолютной погрешности измерений температуры :

  • - в режиме «Object mode»

  • - в режиме «Body mode»

  • - в режиме «Ear mode»

8

8.1

8.2

8.3

Да

Да

Примечание:   - при проведении поверки по согласованию с конечным пользователем

допускается поверка в отдельных режимах, приведенных в Приложении 1, при этом делается соответствующая запись в свидетельстве о поверке.

  • 2 Метрологические и технические требования к средствам поверки

При проведении поверки применяют средства измерений, указанные в таблице 3. Таблица 3

Операция поверки

Средство поверки

Метрологические и технические требования к средствам поверки

Рекомендуемые типы средств поверки

Определение метрологических характеристик средства измерений

Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 (ч. 2)

Измерение температуры в диапазоне от плюс 32 до плюс 44 °C,

А = ±0,01 °C (не более)

Термометр сопротивления из платины и меди ТС модификации ТС-1388 (с ИСХ) (Регистрационный номер в Федеральном информационном фонде № 18131 -09)

Термостаты переливные

Диапазон воспроизводимых температур от плюс 32 до плюс 44 °C, нестабильность поддержания температуры ±0,01 °C (не более)

Термостат переливной прецизионный ТПП-1.2 (Регистрационный номер в Федеральном информационном фонде № 33744-07)

Вставка в термостат в виде излучателя в виде модели АЧТ мод. АЧТ-1 (вставка)

Коэффициент излучающей способности 0,996; диаметр излучающей поверхности 20 мм

Измерители сопротивления прецизионные

Измерение электрического сопротивления с погрешностью не более ±0,002 °C (в температурном эквиваленте), соотв. эталону единицы электрического сопротивления 3 разряда по Приказу Госстандарта от 30 декабря 2019 г. № 3456

Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15), (Регистрационный номер в Федеральном информационном фонде № 19736-11)

Рабочий эталон 2 разряд по ГОСТ 8.558-2009 (ч.З)

Диапазон воспроизводимых температур от 0 до плюс 100 °C, доверительные границы абсолютной погрешности 3 при доверительной вероятности 0,95 не более 1,0 К в диапазоне температуры от 220 до 273, 15 К (от минус 53.15 °C до 0 °C), 1,5 °C в точке 3273,15 К (100 °C)

Излучатели в виде модели абсолютно черного тела АЧТ 70/-40/80 (Регистрационный №69533-17), Излучатель -протяжённое чёрное тело ПЧТ 540/40/100 (Регистрационный № 26476-10) и др.

Операция поверки

Средство поверки

Метрологические и технические требования к средствам поверки

Рекомендуемые типы средств поверки

Примечания:

  • 1. Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке, испытательное оборудование должно быть аттестовано.

  • 2. Допускается применение аналогичных средств поверки, разрешенных к применению в Российской Федерации, и обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

3 Требования к специалистам, осуществляющим поверку
  • 3.1 Поверка приборов должна выполняться специалистами, прошедшими обучение в качестве поверителей данного вида средств измерений, ознакомленные с руководством по эксплуатации и освоившими работу с термометрами.

  • 3.2 К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации систем и прошедшие инструктаж по технике безопасности.

4 Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила по охране труда при эксплуатации электроустановок (ПОТЭУ)» (Приказ от 24 июля 2013 года № 328н);

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации систем.

5 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                         от +15 до +25;

  • - относительная влажность окружающего воздуха, %               от 30 до 80;

  • - атмосферное давление, кПа                                     от 86 до 106,7.

6 Внешний осмотр средства измерений

При внешнем осмотре проверяется:

  • - соответствие маркировки термометров и эксплуатационной документации на него;

  • - отсутствие посторонних шумов при встряхивании термометров;

  • - отсутствие внешних повреждений поверяемых термометров, которые могут повлиять на их метрологические характеристики.

Термометры, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежит.

7 Подготовка к поверке и опробование средства измерений
  • 7.1 Подготовка термометра к поверке

Термометр перед проведением поверки должен предварительно выдерживаться в нерабочем состоянии при температуре окружающего воздуха от 15 до 25 °C.

  • 7.2 Опробование средства измерений

Для опробования и проверки функционирования термометра необходимо измерить температуру тела человека (в режиме «Body mode»), при этом, предварительно измерить температуру человека поверенным контактным медицинским термометром (утвержденного типа). Далее, провести несколько измерений температуры с помощью поверяемого термометра.

Результат опробования и проверки на функционирование считается положительным, если значения измеренной температуры человека с помощью поверяемого и контактного термометров приблизительно равны между собой.

  • 8 Определение метрологических характеристик средства измерений

    • 8.1 Определение абсолютной погрешности измерений температуры

      • 8.1.1 Определение абсолютной погрешности измерений температуры в режиме «Object mode» (для моделей NCI50 ВТ, NC200, NC400, IR200, IR210)

Определение абсолютной погрешности измерений температуры в режиме «Object mode» проводится не менее, чем в трех точках диапазона измерений температуры (например, О, 50 и 100 °C).

  • 8.1.1.1  Включить АЧТ согласно Руководству по эксплуатации и установить требуемую температуру. Включить термометр кнопкой включения. В соответствии с руководством по эксплуатации, перевести термометр в режим измерений температуры «Object mode», зажав кнопку «MODE» (для моделей NC200, NC400, IR200, IR210) или перевести переключатель режимов измерения (для модели NC150 ВТ). Навести термометр на расстоянии не более 5 см (согласно Руководству по эксплуатации) от центра излучающей поверхности АЧТ, и измерить температуру поверхности АЧТ, нажав кнопку «START».

  • 8.1.1.2 При достижении заданного режима АЧТ. проводится серия из 5-ти измерений и рассчитывается среднее значение.

  • 8.1.1.3 Операции по п.п. 8.1.1.1-8.1.1.2 повторяют для всех выбранных поверяемых точек диапазона измерений температуры термометра.

8.1.2 Определение абсолютной погрешности измерений температуры в режиме «Body mode» (для моделей NC150 ВТ, NC200, NC400, 1FR100)

Определение абсолютной погрешности термометра в режиме «Body mode» проводят в трех точках диапазона измерений температур (+32,3 °C, +34.8 °C и +37,0 °C).

  • 8.1.2.1 Перед определением абсолютной погрешности измерений температуры в режиме «Body mode» необходимо в соответствии с руководством по эксплуатации, перевести термометр в режим измерений температуры «Body mode», зажав кнопку «MODE» (для моделей NC200, NC400, IFR100) или перевести переключатель режимов измерения (для модели NC150 ВТ).

  • 8.1.2.2 Установить излучатель в виде модели АЧТ мод. АЧТ-1 в рабочую зону жидкостного термостата переливного типа. Чувствительный элемент термопреобразователя сопротивления с ИСХ (ТС), подключенного к измерителю температуры, поместить в соответствующее отверстие в излучающей полости АЧТ-1 (см. Приложение 2 (на примере термометра инфракрасного медицинского Microlife модели NC150 ВТ).

  • 8.1.2.3 После установления стационарного режима АЧТ-1 на каждой температуре, установленной по ТС, не менее пяти раз измеряют радиационную температуру излучателя, на расстоянии не более 5 см от центра излучающей поверхности АЧТ-1, нажав кнопку «START». Далее рассчитывают средние значения показаний поверяемого термометра и ТС.

  • 8.1.2.4 Операции по п.п. 8.1.2.1-8.2.3 повторяют во всех поверяемых точках диапазона измерений температуры термометра.

8.1.3 Определение абсолютной погрешности измерений температуры в режиме «Ear mode» (для моделей IFR100, IR200, IR210)

Определение абсолютной погрешности термометра в режиме «Ear mode» проводят в трех точках диапазона измерений температур (+32,3 °C, +34,8 °C и +37,0 °C).

  • 8.1.3.1 Перед определением абсолютной погрешности термометра в режиме «Ear mode» необходимо в соответствии с руководством по эксплуатации, перевести термометр в режим измерений температуры «Ear mode», зажав кнопку «MODE».

  • 8.1.3.2 Установить излучатель в виде модели АЧТ мод. АЧТ-1 в рабочую зону жидкостного термостата переливного типа. Чувствительный элемент термопреобразователя сопротивления с ИСХ (ТС), подключенного к измерителю температуры, поместить в соответствующее отверстие в излучающей полости АЧТ-1 (см. Приложение 2).

  • 8.1.3.3 После установления стационарного режима АЧТ-1 на каждой температуре, установленной по ТС, не менее пяти раз измеряют радиационную температуру излучателя, на расстоянии не более 5 см от центра излучающей поверхности АЧТ-1, нажав кнопку «START». Термометрам моделей IR200, IR210 перед проведением измерений необходимо обеспечить правильно положение, зажав измерительный датчик. При этом на ЖК-дисплее должен высветится сигнал «good».

Далее рассчитывают средние значения показаний поверяемого термометра и ТС.

  • 8.1.3.4 Операции по п.п. 8.1.3.1-8.3.3 повторяют во всех поверяемых точках диапазона измерений температуры термометра.

9 Подтверждение соответствия средства измерений метрологическим требованиям
  • 9.1  Подтверждение соответствия средства измерений метрологическим требованиям при определении абсолютной погрешности измерений температуры в режиме «Object mode» (для моделей NC150 ВТ, NC200, NC400, 1R200, IR210)

    • 9.1.1 Абсолютная погрешность АТ термометра определяется по формуле:

АТ = ТизмАЧТ,°С                            (1)

где: Тм1м - среднее значение измеренной температуры;

ТАчг- значение температуры АЧТ.

Результаты поверки считаются положительными, если погрешность, рассчитанная по формуле (1), не превышает значений приведенных в Приложении 1 во всех точках.

  • 9.1.2 Если хотя бы в одной поверяемой точке погрешность превышает допустимое значение, указанное в таблице Приложения 1, то поверку при этой температуре проводят повторно.

  • 9.1.3 Если при повторной поверке погрешность превышает допустимое значение, то термометр считается не прошедшим поверку.

  • 9.2 Подтверждение соответствия средства измерений метрологическим требованиям при определении абсолютной погрешности измерений температуры в режиме «Body mode» (для моделей ПС 150 ВТ, ПС200, NC400, IFR100)

    • 9.2.1 Абсолютная погрешность At термометра в каждой контрольной точке рассчитывается по формуле:

At= (tusM t„) - tA4T, °C                                   (2)

где:   - среднее значение измеренной температуры поверяемым термометром, °C;

tAHr- среднее значение температуры АЧТ-1, °C;

tn - значение температурной поправки (по данным Изготовителя), °C.

Значения температурной поправки /„ в зависимости от установленной температуры АЧТ-1 приведены в Таблице 4.

Таблица 4_______

Температура АЧТ-1, °C

Температурная поправка t„, °C

+32,0

-4,0

+35,0

-3,3

+39,0

-3,5

Результаты поверки считаются положительными, если погрешность, рассчитанная по формуле (2). не превышает значений приведенных в Приложении 1 во всех точках.

  • 9.2.2 Если хотя бы в одной поверяемой точке погрешность превышает допустимое значение, указанное в таблице Приложения 1. то поверку при этой температуре проводят повторно.

  • 9.2.3 Если при повторной поверке погрешность превышает допустимое значение, то термометр считается не прошедшим поверку.

  • 9.3  Подтверждение соответствия средства измерений метрологическим требованиям при определении абсолютной погрешности измерений температуры в режиме «Ear mode» (для моделей IFR100, IR200, IR210)

    • 9.3.1 Абсолютная погрешность At термометра в каждой контрольной точке рассчитывается по формуле:

визы + U " 1АЧТ, °C                               (3)

где:   - среднее значение измеренной температуры поверяемым термометром, °C;

Цчг- среднее значение температуры АЧТ-1, °C;

t„ - значение температурной поправки (по данным Изготовителя), °C.

Значения температурной поправки tn в зависимости от установленной температуры АЧТ-1 приведены в Таблице 5.

Таблица 5

Температура АЧТ-1, °C

Температурная поправка °C

+32,0

-1,2

+35,0

-1,0

+39,0

-0,8

Результаты поверки считаются положительными, если погрешность, рассчитанная по формуле (3), не превышает значений приведенных в Приложении 1 во всех точках.

  • 9.3.2 Если хотя бы в одной поверяемой точке погрешность превышает допустимое значение, указанное в таблице Приложения 1, то поверку при этой температуре проводят повторно.

  • 9.3.3 Если при повторной поверке погрешность превышает допустимое значение, то термометр считается не прошедшим поверку.

10 Оформление результатов поверки
  • 10.1 Сведения о результатах поверки термометров в соответствии с действующим законодательством в области обеспечения единства измерений РФ передаются в Федеральный информационный фонд по обеспечению единства измерений.

  • 10.2 Термометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке.

  • 10.3 При отрицательных результатах поверки на средство измерений по заявлению владельца средства измерений или лица, представившего его на поверку, оформляется извещение о непригодности к применению.

Разработчик:

Ведущий инженер отдела 207 метрологического обеспечения термометрии                     .

ФГУП «ВНИИМС»

М.В. Константинов

Начальник отдела 207 метрологического обеспечения термометрии ФГУП «ВНИИМС

Приложение 1

Метрологические характеристики термометров

Наименование характеристики

Значение

Диапазон измерений температуры в режиме «Object mode», °C (для моделей NC150 ВТ, NC200, NC400, IR200, IR210)

от 0 до +100,0

Диапазон измерений температуры в режиме «Body mode», °C (для моделей NC150 ВТ, NC200, NC400, IFR100)

от +34,0 до +42,9

Диапазон измерений температуры в режиме «Ear mode», °C (для моделей IFR100, IR200, IR210)

от +32,0 до +42,9

Пределы допускаемой абсолютной погрешности измерений температуры в режиме «Object mode», °C

±1,5

Пределы допускаемой абсолютной погрешности измерений температуры в режимах «Body mode» и «Ear mode», °C:

  • - в диапазоне от +32 до +35 °C не включ.

  • - в диапазоне от +35 до +42,9 °C

±0,3

±0,2

Разрешающая способность (цена единицы младшего разряда), °C

0,1

Приложение 2

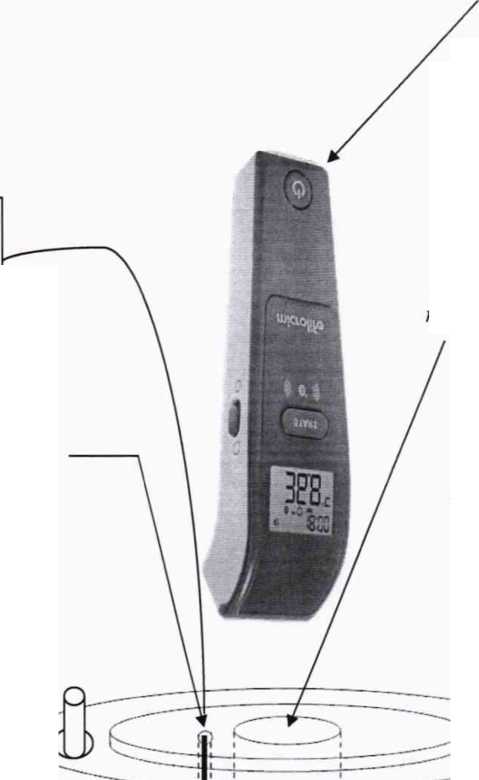

Термометр инфракрасный медицинский Microlife модели NC150 ВТ

МИТ 8.15

Термопреобразователь

сопротивления ТС-1388/1М

Излучающая полость А ЧТ

Излучатель в виде модели А ЧТ мод. АЧТ-1 {вставка)

Термостат переливной прецизионный ТПП-1.2

«Углубление» в форме конуса
