Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева"

ФГУП "ВНИИМ им. Д.И. Менделеева"

Тестеры АХТ-1553 Методика поверки МП 2064-0154-2020

Руководитель лаборатории

ФГУП 'ЪШМ им. Д.И Менделеева”

В.П. Пиастро

”_06_ __ноября_ 2020 г.

Санкт-Петербург 2020 г.

ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки распространяется на тестеры АХТ-1553 (далее - тестеры), изготавливаемые ООО НТФ "АСД", С.-Петербург и устанавливает периодичность, объем и порядок первичной и периодической поверки.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего год и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

При проведении поверки необходимо использовать руководство по эксплуатации тестеров и настоящую методику поверки.

Методикой поверки не предусматривается возможность проведения периодической поверки отдельных измерительных каналов (ИК).

Вместе с тестером поставляется комплект эксплуатационной документации.

1. ОПЕРАЦИИ ПОВЕРКИ

1.1. При проведении поверки устройства должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операций

Номер пункта методики поверки

Проводится при поверке

первичной

периодической

Внешний осмотр

7.1

да

да

Опробование

7.2

да

да

Проверка диапазонов и определение погрешностей тестера

7.3

да

да

Проверка соответствия идентификационным данным

8

да

да

Оформление результатов поверки

9

да

да

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки применяются средства измерений, приведенные в таблице 2.

Таблица 2 - Перечень основных средств измерений, применяемых при поверке.

Наименование

Тип

Метрологические характеристики

Регистрационный номер в ФИФ

Магазин сопротивления

Р4831

от 10'2до 106 Ом, кл. 0,02

38510-08

Калибратор универсальный

Н4-17

предел 2 В, ±(0,02%Ux +0,02%Uk)

46628-11

Магазин затуханий

МЗ-50-2

от 0 до 50 МГц, от 0 до 120 дБ, 75 Ом, ±0,2 дБ

05783-76

Мультиметр

3458А

от 100 мВ до 10 В, ±(1,0 %Ux + 0,01 %Uk),

25900-03

Вспомогательные средства измерений:

  • - гигрометр ВИТ 2, диапазон измерения влажности от 0 до 100 % при температуре от 15 до 40 °C;

  • - барометр - анероид БАММ, диапазон измерений от 610 до 790 мм рт.ст.

Примечания:

  • 1. Все перечисленные средства измерений должны быть технически исправны и своевременно поверены.

  • 2. Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью с запасом не менее 80 %.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке тестеров допускаются лица, изучившие руководство по эксплуатации и настоящую методику, освоившие работу с тестером и используемыми эталонами и допущенные к работе в качестве поверителей.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1. При выполнении операций поверки тестеров должны соблюдаться требования техники безопасности, регламентированные:

-Руководством по эксплуатации устройства;

-"Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей", ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79, ГОСТ 12.2.091-2002.

5. УСЛОВИЯ ПОВЕРКИ
  • 5.1. Условия поверки:

  • -  диапазон температуры окружающего воздуха, °C........ от +15 до +25

  • -  относительная влажность воздуха, %........................от 10 до 80

  • -  атмосферное давление, кПа....................................от 84 до 106

6. ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1. Перед началом поверки следует изучить:

- руководство по эксплуатации тестеров;

руководства по эксплуатации эталонов и других технических средств, используемых при поверке;

настоящую методику поверки.

  • 6.2. Перед проведением поверки тестеров средства поверки и вспомогательное оборудование должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации.

7. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1. Внешний осмотр и проверка документации

    • 7.1.1. При проведении внешнего осмотра проверить отсутствие механических повреждений.

    • 7.1.2. Тестеры, внешний вид которых не соответствует требованиям технической документации, к поверке не допускаются.

    • 7.1.3. Проверка документации.

Проверить наличие следующих документов:

  • - эксплуатационной документации на тестеры;

  • - технической документации и свидетельств о поверке эталонных средств измерений, используемых при поверке тестеров.

  • 7.2 Опробование.

  • - подключить магазин сопротивления Р4831 к разъему TEST на панели основного блока тестера;

  • - установить на магазине сопротивления значение R1 =0,0 Ом;

  • - на экране встроенного дисплея тестера открыть приложение «Метрология» и активировать кнопку «Измерить» в группе «Измерение активного сопротивления»

  • - зафиксировать значение измеренного сопротивления R1 изм.

Опробование признается успешным, если значение измеренного сопротивления лежит в пределах ± 1,0 Ом.

  • 7.3 Проверка диапазонов и определение погрешностей тестера

  • 7.3.1 Проверка диапазонов и определение абсолютной погрешности тестера в режиме измерений активного сопротивления линии передачи данных.

  • -  собрать схему в соответствии с рисунком 1;

    Основной блок АХТ-1553

    Р4831

    TEST

    —-

    я

Р4831 - магазин сопротивления Р4831

Рисунок 1 - Схема подключения тестера при измерении активного сопротивления

- последовательно устанавливать на магазине сопротивления значения Rj в соответствии с таблицей 3;

  • - на экране встроенного дисплея тестера в приложении «Метрология» активировать кнопку «Измерить» в группе «Измерение активного сопротивления» и фиксировать значения измеренного сопротивления Rj изм;

  • - для каждого установленного значения Rj вычислять абсолютную погрешность тестера в режиме измерений активного сопротивления по формуле:

ARi = (Rj изм - Rj) (Ом)

- результаты занести в таблицу 3.

Таблица 3 - Режим измерений активного сопротивления

Диапазон измерений, Ом

Установленное значение

Ri,

Ом

Результат измерений Ri изм? Ом

Абсолютная погрешность

ARi,

Ом

Пределы допускаемой абсолютной погрешности, ARnpe4“ ±(0,01R + 0,00 IRn), Ом

от 0 до 1000

0,0

±1,0

3,0

±1,03

200,0

±3,0

1000,0

±11,0

свыше 1000 до 100000

10000,0

±200,0

50000,0

±600,0

100000,0

±1100,0

Тестер в режиме измерений активного сопротивления считается прошедшим проверку с положительными результатами, если все полученные значения абсолютной погрешности ARi не выходят за допускаемые пределы ARnpe4-

  • 7.3.2 Определение абсолютной погрешности тестера в режиме воспроизведения напряжения переменного тока.

  • 7.3.2.1 Определение абсолютной погрешности тестера в режиме воспроизведения напряжения переменного тока (генератором основного блока).

- собрать схему в соответствии с рисунком 2;

Н4-17 - калибратор универсальный Н4-17

3458А - мультиметр 3458А

НКУ - нагрузочно-коммутационное устройство (из комплекта тестера)

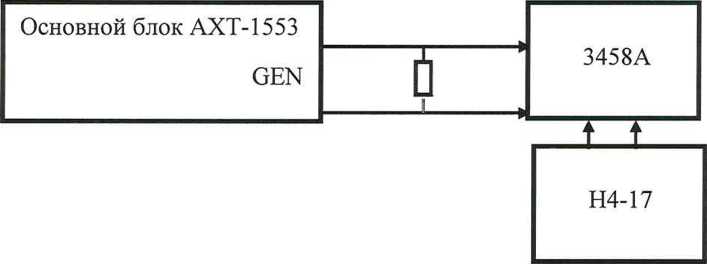

Рисунок 2 - Схема подключения тестера при воспроизведении напряжения переменного тока (генератором основного блока)

  • - на экране встроенного дисплея тестера в приложении «Метрология» в списке "Выбор генератора" задать значение "Основной";

  • - на экране встроенного дисплея в группе «Воспроизведение напряжения» задать значение частоты выходного сигнала генератора равным F = 1000 кГц (установлено по умолчанию) и активировать кнопку «Выдать»;

  • - фиксировать показание мультиметра 3458А Uj, после чего отключить вход мультиметра от АХТ-1553 и подключить к выходу калибратора универсального Н4-17;

  • - регулируя выходное напряжение переменного тока калибратора Н4-17 на частоте 1 МГц добиться, чтобы показания мультиметра совпали с Uj (разновременное компарирование, мультиметр 3458А - нуль-индикатор) и фиксировать значение выходного напряжения калибратора U, воспр;

  • -  результаты заносить в таблицу 4;

  • - вычислить абсолютную погрешность тестера в режиме воспроизведения напряжения переменного тока по формуле:

AUi = (Uj воспр -U)       (В)

и занести результаты в таблицу 4.

Таблица 4 - Режим воспроизведения напряжения переменного тока (генератором основного блока тестера)

Установленные на дисплее параметры выходного напряжения

Результат на

Н4-17

Uj воспр, в

Абсолютная погрешность воспроизведения АЦ, В

Пределы допускаемой абсолютной погрешности

Аипред, В

и, В

F, МГц

1,0

1,0

±0,008

Тестер в режиме воспроизведения напряжения переменного тока (генератором основного блока) считается прошедшим проверку с положительными результатами, если полученное значение абсолютной погрешности AUi не выходит за допускаемые пределы Аипред-

  • 7.3.2.2 Определение абсолютной погрешности тестера в режиме воспроизведения напряжения переменного тока (генератором блока удаленного трансмиттера).

  • -  собрать схему в соответствии с рисунком 3;

  • - на экране встроенного дисплея тестера в приложении «Метрология» в списке "Выбор генератора" задать значение "Удаленный";

  • - на экране встроенного дисплея в группе «Воспроизведение напряжения» задать значение частоты выходного сигнала генератора равным F = 1 000 кГц (установлено по умолчанию) и активировать кнопку «Выдать»;

Н4-17 - калибратор универсальный Н4-17

3458А - мультиметр 3458А

НК.У - нагрузочно-коммутационное устройство (из комплекта тестера)

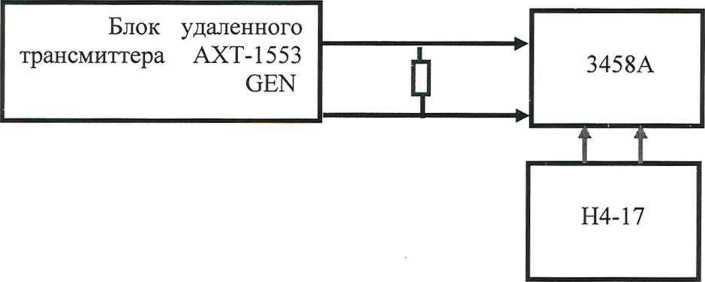

Рисунок 3 - Схема подключения тестера при воспроизведении напряжения переменного тока (генератором блока удаленного трансмиттера)

фиксировать показание мультиметра 3458A U;, после чего отключить вход мультиметра от АХТ-1553 и подключить к выходу калибратора универсального Н4-17;

регулируя выходное напряжение переменного тока калибратора Н4-17 на частоте 1 МГц добиться, чтобы показания мультиметра совпали с Uj (разновременное компарирование, мультиметр 3458А - нуль-индикатор) и фиксировать значение выходного напряжения калибратора Uj В0СпР;

результаты заносить в таблицу 5;

вычислять абсолютную погрешность тестера в режиме воспроизведения напряжения переменного тока по формуле:

ДЦ =(U; воспр-U)

(В)

и заносить результаты в таблицу 5.

Таблица 5 - Режим воспроизведения напряжения переменного тока

(генератором блока удаленного трансмиттера)

Установленные на дисплее значения выходного напряжения

Результат

на Н4-17

Uj воспр5 в

Абсолютная погрешность воспроизведения ДЦ,В

Пределы допускаемой абсолютной погрешности

АИпред, В

и, В

F, МГц

1,0

1,0

±0,008

Тестер в режиме воспроизведения напряжения переменного тока (генератором блока удаленного трансмиттера) считается прошедшим проверку с положительными результатами, если полученное значение абсолютной погрешности ДЦ не выходит за допускаемые пределы Дипред.

  • 7.3.3 Проверка диапазона и определение абсолютной погрешности тестера в режиме измерений напряжения переменного тока.

- собрать схему в соответствии с рисунком 4;

Основной блок АХТ-1553

--

Н4-17

ТЕСТ

-

Н4-17 - калибратор универсальный Н4-17

Рисунок 4 - Схема подключения тестера при измерении напряжения переменного тока

  • - последовательно устанавливать на выходе калибратора Н4-17 значения напряжения U, с частотой 1 МГц в соответствии с таблицей 6;

  • - на экране встроенного дисплея тестера в приложении «Метрология» активировать кнопку "Измерить" в группе "Измерение напряжения" и фиксировать измеренные значения напряжения Uj изм;

  • - результаты заносить в таблицу 6;

  • - для каждого установленного значения напряжения вычислять абсолютную погрешность тестера в режиме измерений напряжения переменного тока по формуле:

AUi =(UiM3M-Uj) (В)

  • - результаты заносить в таблицу 6.

Таблица 6 - Режим измерений напряжения переменного тока

Установленные на выходе калибратора Н4-17 значения

Результат измерений Uj ИЗМ, В

Абсолютная погрешность

AUj,B

Пределы допускаемой абсолютной погрешности

Аипред

= ±(0,006U ±0,002Un), В

и., в

F, МГц

0,10

1,0

±0,0026

0,25

±0,0035

0,50

±0,0050

0,75

±0,0065

1,00

±0,0080

Тестер в режиме измерений напряжения переменного тока считается прошедшим проверку с положительными результатами, если все полученные значения абсолютной погрешности ДЦ не выходят за допускаемые пределы Дипред-

  • 7.3.4 Проверка диапазона и определение абсолютной погрешности тестера в режиме определения вносимых линией потерь.

  • 7.3.4.1 Проверка диапазона и определение абсолютной погрешности тестера в режиме определения вносимых линией потерь (с генератором основного блока).

  • - собрать схему в соответствии с рисунком 5;

  • - на экране встроенного дисплея тестера в группе "Воспроизведение напряжения" в списке "Выбор генератора" задать значение "Основной блок";

  • - установить на экране параметры напряжения переменного тока, воспроизводимого генератором основного блока - 1 В (скз), частота 1 МГц;

  • - последовательно устанавливать на магазине МЗ-50-2 значения К, в соответствии с таблицей 7;

  • - на экране встроенного дисплея тестера активировать кнопку «Старт» в группе «Тест Кроссовера/Вносимых потерь» и фиксировать значения К; изм;

  • - для каждого установленного значения Kj вычислять погрешность тестера в режиме определения вносимых потерь по формуле:

AKi = (KiH3M-Ki) (дБ)

  • - результаты заносить в таблицу 6.

    Основной   блок

    МЗ-50-2

    АХТ-1 553

    X       JL X *2 »2

    GEN

    Вход

    I----------------------------------------------------------------------------------------------------------------------------------------------------------

    НКУ

    TEST

    J

    г

    Выход

МЗ-50-2- магазин затуханий МЗ-50-2

НКУ - нагрузочно-коммутационное устройство (из комплекта тестера)

Рисунок 5 - Схема подключения тестера при определении вносимых потерь (с генератором основного блока).

Таблица 7 - Режим определения вносимых потерь (с генератором основного блока тестера)

Установленные на МЗ-50-2 значения Кь дБ

Показания тестера Ki изм? дБ

Абсолютная погрешность определения вносимых потерь ДК(, дБ

Пределы допускаемой абсолютной погрешности ДК пред? ДБ

0,0

±1,0

-3,0

-6,0

-12,0

-18,0

-24,0

-32,0

Тестер в режиме определения вносимых потерь (с генератором основного блока) считается прошедшим проверку с положительными результатами, если все полученные значения абсолютной погрешности AKj не выходят за допускаемые пределы ДКпред.

  • 7.3.4.2 Проверка диапазона и определение абсолютной погрешности тестера в режиме определения вносимых линией потерь (с генератором блока удаленного трансмиттера).

- собрать схему в соответствии с рисунком 6;

  • - на экране встроенного дисплея тестера в группе "Воспроизведение напряжения" в списке "Выбор генератора" задать значение "Блок удаленного трансмиттера";

  • - установить на экране встроенного дисплея тестера параметры напряжения переменного тока, воспроизводимого генератором блока удаленного трансмиттера-1 В (скз), частота 1 МГц;

  • - последовательно устанавливать на магазине МЗ-50-2 значения Ki в соответствии с таблицей 8;

  • - на экране встроенного дисплея тестера активировать кнопку «Старт» в группе «Тест Крос-совера/Вносимых потерь» и фиксировать значения Kj изм;

  • - для каждого установленного значения К; вычислять погрешность

тестера в режиме определения вносимых потерь по формуле:

AKi = (KiH3M-Ki) (дБ)

  • - результаты заносить в таблицу 8.

МЗ-50-2- магазин затуханий МЗ-50-2

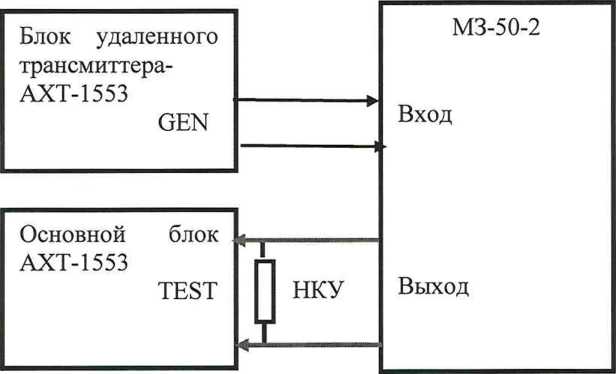

НКУ - нагрузочно-коммутационное устройство (из комплекта тестера) Рисунок 6 - Схема подключения тестера при определении вносимых потерь (с генератором блока удаленного трансмиттера)

Таблица 8 - Режим определения вносимых потерь (с генератором блока удаленного трансмиттера)

Установленные на МЗ-50-2 значения Ki, дБ

Показания тестера Kj изм, дБ

Абсолютная погрешность определения вносимых потерь AKi, дБ

Пределы допускаемой абсолютной погрешности АК пред, дБ

0,0

±1,0

-3,0

-6,0

-12,0

-18,0

-24,0

-32,0

Тестер в режиме определения вносимых потерь (с генератором блока удаленного трансмиттера) считается прошедшим проверку с положительными результатами, если все полученные значения абсолютной погрешности AKj не выходят за допускаемые пределы ДКпред.

  • 8. ПРОВЕРКА СООТВЕТСТВИЯ ПО ИДЕНТИФИКАЦИОННЫМ ДАННЫМ Проверки проводятся в соответствии с требованиями Р 50.2.077-2014.

Проверка идентификационных данных встроенного ПО выполняется в следующей последовательности:

  • - включить питание основного блока Тестера АХТ-1553;

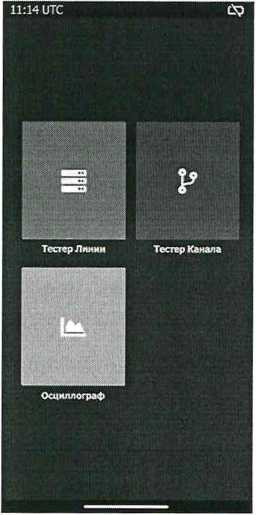

  • - дождаться загрузки программного обеспечения и появления на экране тестера «Домашнего экрана» (рисунок 7);

  • - выполнить «смахивание вниз» в верхней части экрана (в области панели состояния);

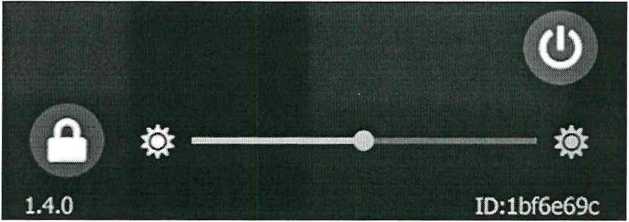

На экране появится панель (рисунок 8) с ползунком регулировки яркости, кнопкой выключения в правом углу, а также номером версии и цифровым идентификатором ПО в нижней части (рисунок 9).

11:31 UTC

Й?

ф

■В Ф

1.4.0

ГОМЬГбебЭс

■■ S3

©SSH3

р

Тестер Линн»

Тестер Канал*

IM

Осцилнетраф

Рисунок 7 - Домашний экран Рисунок 8 - Панель регулировки яркости и версии ПО

Рисунок 9 - Окно идентификации ПО (увеличеннный масштаб)

Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные (идентификационный номер и цифровой идентификатор ПО) соответствуют идентификационным данным, указанным в разделе "Программное обеспечение" описания типа средства измерений (таблица 9).

Таблица 9

Идентификационные данные (признаки)

Значения

Идентификационное наименование

АХТ-1553

Номер версии (идентификационный номер)

Не ниже 1.4.0

Цифровой идентификатор (алгоритм MD5)

Ibf6e69c

Результаты поверки признаются положительными при положительных результатах проверок по п.п. 7.3 и 8.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1    При положительных результатах поверки тестера оформляется свидетельство о поверке. К свидетельству прилагаются протоколы с результатами поверки.

  • 9.2    При отрицательных результатах поверки тестера свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности.

  • 9.3   Документы по результатам поверки оформляются в соответствии с установленными требованиями к применению.

  • 9.4 Знак поверки наносится на боковую панель основного блока тестера.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
