ИНСТРУКЦИЯ

Антенна логопериодическая пассивная «АЛП-12»

МЕТОДИКА ПОВЕРКИ

2017 г.

• 1.1 Настоящая методика поверки распространяется на антенны логопериодические пассивные «АЛП-12» (далее по тексту - антенны), и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Интервал между поверками 2 года.

При поверке выполняют операции, представленные в таблице 1. Таблица 1

3 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Примечания:

1 Допускается использование других средств измерений и вспомогательного оборудова-

ния, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

2 Применяемые средства поверки должны быть исправны, поверены и иметь непросрочен-ные свидетельства (отметки в формулярах или паспортах) о поверке.

При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации комплектов, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха. °C...................................................20 ±5;

  • - относительная влажность воздуха. %..............................................................до 80;

  • - атмосферное давление, мм рт. ст................................................от 626 до 795;

  • - напряжение питания. В............................................................от 215 до 225;

  • - частота. Гц...........................................................................от 49,5 до 50,5.

Измерения радиотехнических характеристик должны проводиться в помещении, оборудованном радиопоглощающими материалами и обеспечивающем относительный уровень побочных переотражений не более минус 20 дБ в диапазоне частот до 8,2 ГГц и не более минус 25 дБ в диапазоне свыше 8,2 ГГц.

• 5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать антенну в условиях, указанных в п. 5.1, в течение не менее 8 ч;

• - выполнить операции, оговоренные в технической документации на антенну по ее подготовке к измерениям;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям:

• - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

• 6.1.1 При внешнем осмотре установить соответствие антенны требованиям технической документации. При внешнем осмотре убедиться в:

• - отсутствии механических повреждений;

• - чистоте разъемов:

• - исправности соединительных проводов и кабелей;

• - целостности лакокрасочных покрытий и четкости маркировки.

Проверить комплектность антенны в соответствии с технической документацией.

• 6.1.2 Результаты внешнего осмотра считать положительными, если антенна удовлетворяет вышеперечисленным требованиям, комплектность антенны полная. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 6.2.1 Произвести опробование работы антенны для оценки ее исправности.

При опробовании антенны проверить возможность сборки и подключения к ее входу кабельной сборки.

• 6.2.2 Результаты опробования считать положительными, если обеспечивается возможность сборки и подключения антенны. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.3 Определение метрологических характеристик

• 6.3.1.1 Определение КСВН антенны провести с применением анализатора цепей векторного N5224A методом прямых измерений. Измерительный порт анализатора цепей подключить при помощи кабельной сборки к коаксиальному входу антенны.

Измерения провести в рабочем диапазоне частот испытываемой антенны в соответствии с РЭ на анализатор цепей. Антенну ориентировать в сторону, свободную от отражающих предметов.

• 6.3.1.2 Результаты поверки считать положительными, если КСВН входа антенны в диапазоне рабочих частот не превышает 2,5.

• 6.3.2.1 Определение коэффициента калибровки антенны провести с помощью установки измерительной типа К2П-71 методом сравнения с использованием в качестве образцовой антенны типа П6-23М.

• 6.3.2.1.1 Измерения провести при горизонтальной поляризации антенн. Расстояние D между излучающей и поверяемой (эталонной) антеннами должно быть от 5 до 6 м. Высота подъема h антенн (расстояние от пола до центра симметрии антенны) должно быть 1,75 ± 0,02 м.

• 6.3.2.1.2 Включить установку К2П-71 и в соответствии с РЭ произвести подготовительные операции, необходимые для ее нормального функционирования.

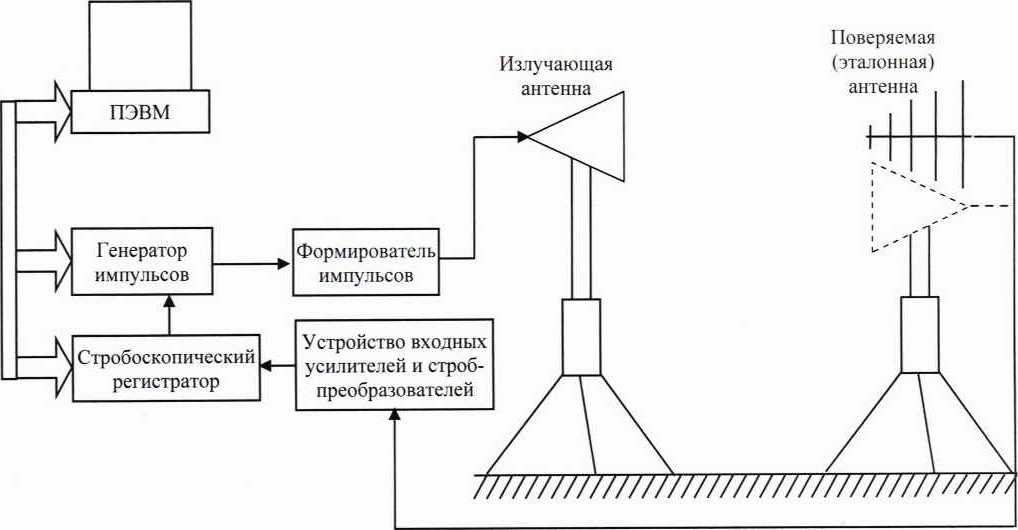

• 6.3.2.1.3 На заданном расстоянии D и высоте h на треноге разместить эталонную антенну и соединительным кабелем соединить выход антенны с преобразователем 18 ГГц (рис. 1). При этом излучающая и приемная антенны должны быть ориентированы по азимуту так, чтобы их центры симметрии находились на одной прямой, а продольные оси вибраторов были параллельны поверхности пола.



Рисунок 1

• 6.3.2.1.4 Ориентировать эталонную антенну поворотом влево и вправо по азимуту на максимальный уровень принимаемого сигнала. Провести измерения уровня принимаемого сигнала в соответствии с РЭ К2П-71.

• 6.3.2.1.5 Установить на место эталонной антенны испытываемую антенну при сохранении взаимной ориентации, высоты и расстояния до излучающей антенны. Поворотом испытываемой антенны влево и вправо по азимуту ориентировать ее на максимальный уровень принимаемого сигнала. Провести измерения коэффициента калибровки испытываемой антенны в соответствии с РЭ К2П-71.

6.3.2.2 Результаты поверки считать положительными, если значения коэффициента калибровки находятся в диапазоне от 25 до 57 дБ (м'¹).

• 6.3.3.1 Определение погрешности определения коэффициента калибровки провести методом расчета.

• 6.3.3.2 Погрешность определения коэффициента калибровки испытываемой антенны, дБ (м‘), в диапазоне частот от 1000 до 12000 МГц определить по формуле (1):

,0-12.0 ~ 101 g(1 +1,1 ^З_пь + З_сог7 + 5_а-_2/7_₇₁ ),                     (1)

где 3₁₁₆ - погрешность определения коэффициента калибровки антенн измерительных П6-46 и П6-23М (принимается равной 0,2);

З_сог1 - погрешность, обусловленная рассогласованием СВЧ трактов, определяемая по формуле (2):

= 0 + OJ&CBH - 1)/(КСВН +1))² -1,             (2)

где КСВН - максимальное значение измеренного КСВН;

<5_л-_2Л-₇1 - погрешность измерений коэффициента калибровки установкой измерительной типа К2П-71 (принимается равной 0,12).

• 6.3.3.3 Результаты поверки считать положительными, если значения погрешности определения коэффициента калибровки находятся в пределах ±2,0 дБ.

• 7.1 При положительных результатах поверки на антенны выдается свидетельство установленной формы.

• 7.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 7.3 Знак поверки наносится на корпус антенны в виде наклейки и в свидетельство о поверке в виде оттиска клейма.

• 7.4 При отрицательных результатах поверки антенна бракуется и направляется в ремонт. На забракованную антенну выдается извещение о непригодности к применению с указанием причин забракования..
