УТВЕРЖДАЮ

Заместитель директора ФГУП «ВНИИМС» .производственной метрологии

Методика поверки. Газоанализаторы Бинар-XX-XXX-X. ОЕИ Аналитика

J»

Н.В. Иванникова

28 ¹¹ марта 2018 г.

Газоанализаторы Бинар-ХХ-ХХХ-Х

Методика поверки

МП 205-06-2018

Москва 2018 г.

Настоящая инструкция распространяется на газоанализаторы Бинар-ХХ-ХХХ-Х производства АО "АРТГАЗ", г. Москва и устанавливает методику их первичной и периодической поверок.

Интервал между поверками:

- газоанализаторы с оптическим сенсором - 2 года;
- газоанализаторы с термокаталитическим, электрохимическим, фотоионизацион-ным, полупроводниковым сенсором - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

№ п/п	Наименование операции	Номер пункта методики
1	Внешний осмотр	6.1
2	Опробование	6.2
3	Проверка идентификационных данных программного обеспечения	6.3
4	Проверка метрологических характеристик	6.4

1.2 Если при пр оведениитойилиий ой о перации поверкиполученотрицаоельный результат, поверку прекращают.

2 СРАДСТВЕ ПОВЕРКИ

2.1. При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2

№ п/п	Наименование и обозначение средств поверки	Метрологические характеристики
1	Г осударственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) в баллонах под давлением.	Перечень ГСО-ПГС и метрологические характеристики приведены в приложении А.
2	Генератор газовых смесей ГГС- Т (per. №62151-15)	Диапазон задания массовой концентрации целевого компонента в приготавливаемой газовой смеси от 0,02 до 100 мг/м³. Пределы допускаемой относительной погрешности генератора при работе с ИМ от 3 % до 7 %.
3	Источник микропотока ИМ89-М-2А 1 разряд (per. № 1507509)	Диапазон производительности ИМ от 0,5 до 8 мкг/мин. Допускаемое относительное отклонение производительности от заданного значения не более ± 15 %.
4	Генератор озона ГС-024-1 (Per. №23505-08)	Диапазон задания массовой концентраций озона от 15 до 500 мкг/м3. Пределы допускаемой относительной погрешности задания концентрации озона ± 5%.
5	Барометр-анероид БАММ-1 (Per №5738-76)	Диапазон измерений атмосферного давления от 80 до 106 кПа, пределы допускаемой абсолют-

№ п/п	Наименование и обозначение средств поверки	Метрологические характеристики
		ной погрешности ± 0,2 кПа.
6	Термометр ртутный лабораторный стеклянный ТЛ-4 (Per № 30361-61)	Цена деления шкалы не менее 0,1 °С, диапазон измерений от 0 до 55 °С, погрешность ± 0,1 °С.
7	Психрометр аспирационный М- 34-М (Per № 10069-11)	Диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40 °С
8	Ротаметр типа РМ-А-0,063 (Per № 19325-12)	Верхняя граница диапазона измерений объемного расхода 0,063 м³/ч
9	Мультиметр 34401А (Per № 54848-13)	Диапазон измерений от 10ОмВ до 1В, пределы допускаемой погрешности измерений ± (0,004 % ИВ + 0,0007 % ВПИ); диапазон измерений от 1В до 10В, пределы допускаемой погрешности измерений ± (0,0035 % ИВ + 0,0005 % ВПИ)
10	Секундомер механический СОСпр (Per № 11519-11)	Предел допускаемой погрешности ± 0,2 с
11	Источник питания постоянного тока Б5-48 (Per № 49785-12)	Диапазон напряжения 0-50 В, ток 0-2 А.
12	Вентиль точной регулировки ВТР-1 (или ВТР-1-М160)	Диапазон рабочего давления: 0-150 кгс/см², диаметр условного прохода 3 мм
13	Трубка медицинская поливинилхлоридная (ПВХ)
14	Азот газообразный особой чистоты сорт 1-й по ГОСТ 939274.
15	Поверочный нулевой газ (ПНГ) - воздух марка А и Б

2.2 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.
2.3 Все средства поверки должны иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта.
2.4 Поверку выполняют для тех компонентов и в тех диапазонах, которые приведены в документации на конкретное средство измерений (спецификация).
2.5 При периодической поверке газоанализаторов Бинар-ХХ-ХХХ-Х, предназначенных для измерений нескольких компонентов и имеющих несколько диапазонов (поддиапазонов) измерений, допускается, на основании письменного заявления владельца СИ, проводить поверку по тому числу компонентов и измерительных диапазонов (поддиапазонов), в которых газоанализатор эксплуатируется.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1 Помещение, в котором проводится поверка, должно быть оборудовано приточно-вытяжной вентиляцией.
3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно класса 1 по ГОСТ 12.2.007.0-75.
3.4 При работе с газовыми смесями в баллонах под давлением должны соблюдаться "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением" (ПБ 03-576-03), утвержденные постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

4 УСЛОВИИ ПРОВЕДЕНИИ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

- температура окружающей среды, °С 20 ± 5
- относительная влажность, % до 80
- атмосферное давление, кПа от 84 до 106,7
- расход газовой смеси, дм³/мин 0,5 ± 0,1
- напряжение питания постоянного тока, В 24 ± 2

5 ПОДЕОВОВЕИ К ПОВЕРКИ

Перед проведением поверки выполняют следующие подготовительные работы:

- проверяют комплектность газоанализатора в соответствии с эксплуатационными документами;
- подготавливают газоанализатор к работе в соответствии с руководством по эксплуатации;
- проверяют пригодность газовых смесей в баллонах под давлением и паспорта на них;
- ПГС в баллонах выдерживают в помещении, в котором проводится поверка, в течение 24 ч;
- подготавливают к работе средства поверки в соответствии с требованиями эксплуатационных документов.

6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Енешний осмотр

При внешнем осмотре устанавливают:

- отсутствие внешних повреждений, влияющих на работоспособность газоанализаторов;
- исправность устройств управления;
- четкость надписей на лицевой панели.

Газоанализаторы считаются выдержавшими внешний осмотр, если выполнены перечисленные выше требования.

6.2 Опробование

При опробовании выполняют проверку общего функционирования газоанализаторов в соответствии с руководством по эксплуатации.

Результаты опробования считают положительными, если газоанализатор перешел в режим измерений, а также отсутствует информация о неисправности прибора, для моделей не имеющих цифрового индикатора, положительным результатом является значение тока на токовом выходе (4,0 ± 0,1) мА.

6.3 Ороверка идентификационных данных программного обеспечения

Для проверки соответствия программного обеспечения (далее ПО) выполняют следующие операции:

- проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается на дисплее при включении газоанализатора в режиме обычного запуска или в окне сервисного программного обеспечения на персональном компьютере);

- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в описании типа газоанализаторов.

Результат проверки соответствия программного обеспечения считают положительными, если номер версии, отображающейся на дисплее газоанализатора, не ниже указанного в описании типа.

6.4 Проверка метрологических характеристик

6.4.1 Пигеситк лтнленлй дгпуттксмгй плиисшнгтик измсрснсй икзгкнрокзр-игиге

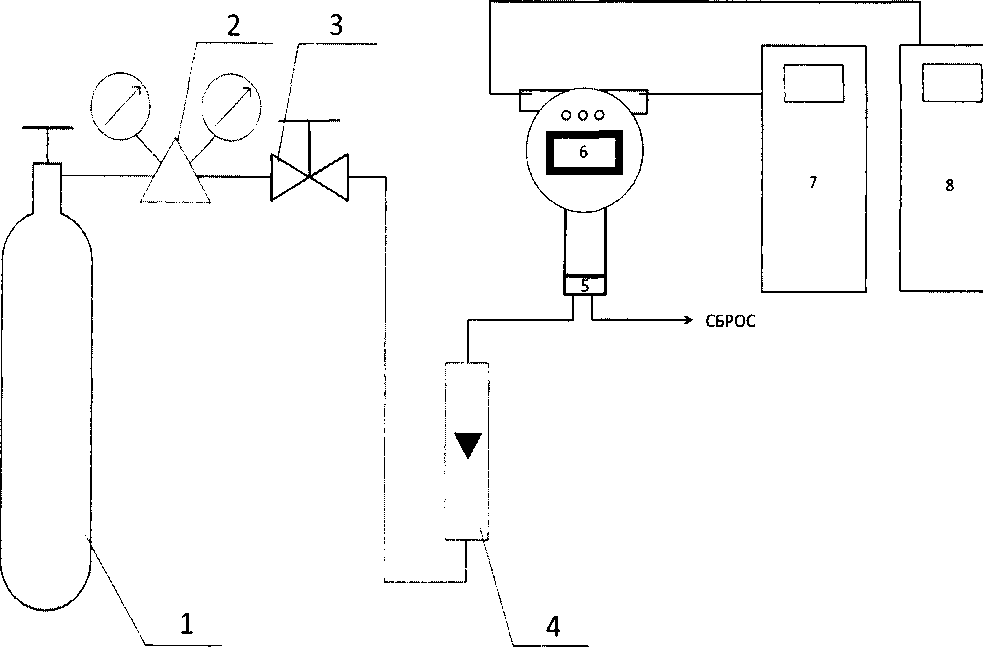

При определении основной погрешности газоанализаторов собирают схему, приведенную в приложении Б.

С помощью насадки, входящей в комплект поставки, подают на сенсор ПГС с расходом (0,5 ± 0,1) дм³/мин в следующей последовательности: №№ 1-2-3-2-1-3 при первичной поверке и №№ 1-2-3 при периодической. Время подачи ПГС не менее трех значений Тод. Номинальные значения содержания анализируемых компонентов ГСО-ПГС и допускаемые отклонения приведены в таблице 3.

Таблица 3 -. Номинальные значения содержания анализируемых компонентов ГСО-ПГС и допускаемые отклонения.

Номер ГСО-ПГС	Содержание анализируемого компонента, %
1	5 ± 5
2	50 ±5
3	95 ±5

Фиксируют установившиеся значения показаний газоанализатора по:

- цифровому дисплею газоанализатора (при наличии);
- измерительному прибору, подключенному к токовому выходу газоанализатора;
- цифровому выходу газоанализатора с помощью ПК с установленным ПО;
- показаниям HART - коммуникатора/модема (при наличии HART выхода).

По значению выходного токового сигнала рассчитывают значение определяемого компонента по формуле:

С₁=к-{1₁-4), (1)

где 7,. - установившееся значение выходного токового сигнала, мА;

к - коэффициент функции преобразования, k=D/16, где - D- диапазон из

мерения (объемная доля определяемого компонента, %, или массовая концентрация, мг/м³, или довзрывоопасная концентрация, % НКПР)

Значение основной абсолютной погрешности газоанализаторов, рассчитывают по формуле:

А = С - С_д, (2)

Значение относительной погрешности газоанализаторов, рассчитывают по формуле:

С -С

§ = Ь> . 100, (3)

Сд

где С, - показания газоанализатора (объемная доля определяемого компонента, %, или массовая концентрация, мг/м³, или довзрывоопасная концентрация, % НКПР);

Д - действительное значение определяемого компонента (объемная доля определяемого компонента, %, или массовая концентрация, мг/м³, или довзрывоопасная концентрация, % НКПР).

Пересчет значений содержания определяемого компонента, выраженных в объемных долях, млн'¹, в массовую концентрацию, мг/м3, проводят по формуле

М-Р

(4)

22,41- |1 + —1-760

< 273)

где Cf*

С'-” >

- объемная доля определяемого компонента, млн:
- массовая концентрация определяемого компонента, мг/м 3;
- атмосферное давление, мм рт.ст.;
- молярная масса определяемого компонента, г/моль;
- температура окружающей среды, °С.

Пересчет значений содержания определяемого компонента, выраженных в объемных долях, %, в % НКПР, проводят с учетом значений, указанных в ГОСТ 30852.192002 по формуле:

(об д')

--100, (5)

^НКПР

где ^d - объемная доля определяемого компонента, указанная в паспорте, %;

НКПР . объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), % (в соответствии ГОСТ 30852.19-2002).

Результаты считают положительными, если пределы допускаемой основной погрешности не более значений, приведенных в описании типа.

6.4.2 Проверка времени установления показаний Т(о,9)

Допускается проводить проверку времени установления показаний одновременно с определением основной погрешности по п. 6.4.1 .

При определении времени установления показаний с помощью насадки, входящей в комплект поставки, подают на сенсор ПГС с расходом (0,5 ± 0,1) дм3/мин, соответствующую концу диапазона измерений и фиксируют значение.

Вычисляют значение, равное 0,9 установившихся показаний.

Подают на вход датчика ПГС № 1, дожидаются установления показаний.

Подают на вход датчика ПГС № 3, соответствующую концу диапазона измерений, включают секундомер и фиксируют время достижения значения, равное 0,9 установившихся показаний.

Результаты определения времени установления показаний Тфд) считают положительными, если время установления показаний не превышает значений, приведенных в описании типа.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.1 Результаты поверки газоанализаторов заносят в протокол.

7.2. Положительные результаты поверки газоанализаторов оформляют выдачей свидетельства о поверке в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815) или делают отметку в паспорте с указанием даты поверки и подписью поверителя. Знак поверки наносится на свидетельство о поверке или в паспорт.
7.3. На газоанализаторы, не удовлетворяющие требованиям настоящей методики, выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).
7.4. После ремонта газоанализаторы подвергают поверке.

Начальник отдела ФГУП «ВНИИМС»

С.В. Вихрова

Инженер отдела ФГУП «ВНИИМС»

Д.А. Пчелин

Перечень поверочных газовых смесей, используемых при поверке

Диапазон измерений	Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от поминала			Время установления по” казаний То,9	Номер ГСО-ПГС по реестру или источник ПГС
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления по” казаний То,9	Номер ГСО-ПГС по реестру или источник ПГС
Аммиак (NH3)
от 0 до 100 млн ¹	ПНГ ’воздух	(50 ± 2,5) млн ' 1	(95 ± 5) млн ¹	120	ГСО № 10546~2014
св. 100 до 1000 млн” ¹	(150 ±25) млн”'	(500 ± 25) млн” ¹	(950 ± 50) млн” ¹	120	ГСО № 10546’2014
Ацетилен (C2II2)
от 0 до 50 млн 1	Азот	(25 ± 2,5) млн ¹	(45 ± 5) млн 1	60	ГСО № 10540--2014
св. 50 до 200 млн” ¹	(55 ± 2,5) млн” 1	(100 ± 5) млн” 1	(190 ± 10) млн” 1	60	ГСО № 10540~2014
от 0 до 1,15 % об. д. (от 0 до 50 % НКПР)	Азот	(0,55 ± 0,05) % об. д.	(1,1 ±0,05)% об. д.	40	ГСО № 10540’2014
Ацетон (СзНбО)
от 0 до 50 млн” ¹	Азот	(25 ± 2,5) млн ' 1	(45 ± 5) млн ¹	20	ГСО № 10385~2013
св. 50 до 200 млн” ¹	(55 ± 2,5) млн” 1	(100 ± 5) млн” ¹	(190 ± 10) млн” 1	20	ГСО № 10385’2013
от 0 до 1,25 % об. д. (от 0 до 50 % НКПР)	Азот	(0,6 ± 0,05) % об. д.	(1,2 ±0,05)% об. д.	20	ГСО № 10385~2013
Бензол (СбНб)
от 0 до 5 млн “ 1	ПНГ”воздух	(2,5 ±0,1) млн 1	(4,5 ± 0,5) млн ” 1	20	ГСО № 10528’2014
св. 5 до 20 млн” 1	(5,5 ± 0,4) млн” ¹	(12,5 ± 0,5) млн” ¹	(19 ± 1) млн” ¹	20	ГСО № 10528 2014
от 0 до 100 млн” 1	ПНГ”воздух	(50 ± 2,5) млн” ¹	(95 ± 5) млн” 1	20	ГСО № ^^528~2014
св. 100 до 200 млн” ¹	(105 ± 4) млн” ¹	(150 ± 5) млн” ¹	(190 ± 10) млн” ¹	20	ГСО № 10528--2014
от 0 до 0,6 % об. д. (от 0 до 50 % НКПР)	ПНГ ’воздух	(0,3 ± 0,05) % об. д.	(0,55 ± 0,05) % об. д.	20	ГСО № 10528--2014
Бутан (С 4 Ню)
от 0 до 0,7 % об. д. (от 0 до 50 % НКПР)	Азот	(0,35 ± 0,02) % об. д.	(0,65 ± 0,05) % об. д.	20	ГСО № 10540’2014
св. 0,7 до 1,4 % об. д. св. 50 до 100 % НКПР	(0,75 ± 0,04) млн” 1	(1,05 ±0,05)% об. д.	(1,35 ±0,05)% об. д.	20	ГСО № 10540’2014

Диапазон измерений	Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от номинала			Время установления показаний Тдд	Номер ГСО-ПГС по реестру или источник ПГС
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления показаний Тдд	Номер ГСО-ПГС по реестру или источник ПГС
Водород (Н₂)
от 0 до 100 млн ¹	ПНГ-воздух	(50 ± 2,5) млн- 1	(95 ± 5) млн 1	20	ГСО № 10540-2014
св. 100 до 1000 млн¹	(150 ± 25) млн- ¹	(500 ± 25) млн- 1	(950 ± 50) млн" ¹	20	ГСО № Ю540-2014
от 0 до 100 млн¹	ПНГ-воздух	(50 ± 2,5) млн- ¹	(95 ± 5) млн- 1	20	ГСО № 10540-2014
св. 100 до 2000 млн¹	(105 ± 4) млн- ¹	(1000 ± 50) млн- 1	(1900 ± 100) млн- ¹	20	ГСО № 10540-2014
от 0 до 200 млн“ ¹	ПНГ-воздух	(100 ± 5) млн- 1	(190 ± 10) млн- 1	20	ГСО № 10540-2014
св. 200 до 4000 млн¹	(250 ± 25) млн- ¹	(2000 ± 100) млн- ¹	(3800 ± 200) млн- 1	20	ГСО № 10540-2014
от 0 до 2 % об. д. (от 0 до 50 % НКПР)	Азот	(1 ± 0,1) % об. д.	(1,9 ± 0,1) % об. д.	20	ГСО № 10540-2014
св. 2 до 4 % об. д. св. 50 до 100% НКПР	(2,1 ± 0,09)% об. д.	(3 ± 0,1) % об. д.	(3,8 ± 0,2) % об. д.	20	ГСО № 10540-2014
Гексан (CJHu)
от 0 до 1 % об. д. (от 0 до 100 % НКПР)	Азот	(0,5 ± 0,05) об. д.	(0,95 ± 0,05) об. д.	20	ГСО № 10540-2014
Гептан (С7Н46)
от 0 до 50 млн’¹	Азот	(25 ± 2,5) млн- ¹	(45 ± 5) млн 1	20	ГСО № 10540-2014
св. 50 до 200 млн'¹	(55 ± 2,5) млн- ¹	(100 ± 5) млн- 1	(190 ± 10) млн- 1	20	ГСО № Ю540-2014
от 0 до 200 млн’¹	Азот	(100 ± 5) млн- ¹	(190 ± 10) млн- 1	20	ГСО № 10540-2014
св.200 до 2000 млн’¹	(250 ± 25) млн- 1	(1000 ±50) млн" 1	(1900 ± 100) млн- 1	20	ГСО № 10540-2014
от 0 до 0,55 % об. д. (от 0 до 50 % НКПР)	Азот	(0,25 ± 0,02) % об. д.	(0,5 ± 0,05) % об. д.	20	ГСО № 10540-2014
Горючие газы (ЕХ)*
от 0 до 50 % НКПР	Азот	(25 ± 1,5)% НКПР	(48 ± 2) % НКПР	20	ГСО № 10540-2014
св. 50 до 100 % НКПР	(55 ± 2) % НКПР	(75 ± 2) % НКПР	(97 ± 3) % НКПР	20	ГСО № 10540-2014
Диоксид азота1 (N О 2)
от 0 до 5 млн ¹	ПНГ-воздух	(2,5 ±0,1) млн 1	(4,5 ± 0,5) млн 1	60	ГСО № 10546-2014
св. 5 до 20 млн¹	(5,5 ± 0,4) млн- 1	(12,5 ± 0,5) млн- 1	(19 ± 1) млн- 1	60	ГСО № 10546-2014

Диапазон измерений	Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от номинала			Время установления по" казаний Тод	Номер ГСО-ПГС по реестру или источник ПГС
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления по" казаний Тод	Номер ГСО-ПГС по реестру или источник ПГС
от 0 до 10 млн"¹	ПНГ-воздух	(5 ± 0,2) млн" 1	(9,5 ± 0,5) млн" 1	60	ГСО № 10546"2014
св. 10 до 50 млн” 1	(12,5 ± 0,5) млн" ¹	(25 ± 1,5) млн” 1	(45 ± 5) млн" 1	60	ГСО № 10546"2014
от 0 до 20 млн" ¹	ПНГ-воздух	(10 ± 0,5) млн" 1	(19 ± 1) млн" 1	60	ГСО № 1054642014
св. 20 до 100 млн" ¹	(25 ± 2) млн" ¹	(60 ± 4) млн" ¹	(95 ± 5) млн" 1	60	ГСО № 10546"2014
от 0 до 100 млн ¹	ПНГ "воздух	(50 ± 2,5) млн" ¹	(95 ± 5) млн" 1	60	ГСО № 10546"2014
св.100до 500 млн"¹	(105 ± 4) млн" ¹	(300 ± 20) млн" 1	(475± 25) млн" 1	60	ГСО № 10546"2014
Диоксид серы (SO2)
от 0 до 5 млн ¹	ПНГ"воздух	(2,5 ±0,1) млн" 1	(4,5 ± 0,5) млн" 1	60	ГСО № 10546"2014
св. 5 до 20 млн" ¹	(5,5 ± 0,4) млн" 1	(12,5 ± 0,5) млн" 1	(19 ± 1) млн" 1	60	ГСО № 10546"2014
от 0 до 50 млн'¹	ПНГ "воздух	(25 ± 2,5) млн" 1	(45 ± 5) млн" 1	60	ГСО № 10546"2014
св. 50 до 200 млн'¹	(55 ± 2,5) млн" 1	(100 ± 5) млн" 1	(190 ± 10) млн" 1	60	ГСО № 10546"2014
Диоксид углерода (СО2)
от 0 до 2 % об. д.	Азот	(1 ±0,1) % об. д.	(1,9 ±0,1)% об. д.	20	ГСО № 10546"2014
св. 2 до 5 % об. д.	(2,1 ±0,09)% об. д.	(3,5 ±0,1)% об. д.	(4,8 ± 0,2) % об. д.	20	ГСО № 10546"2014
Изобутан (1-C4H1O)
от 0 до 100 млн 1	ПНГ"воздух	(50 ± 2,5) млн " 1	(95 ± 5) млн ■ 1	20	ГСО № 10540"2014
св. 100 до 200 млн" ¹	(105 ± 4,5) млн"'	(150 ± 5) млн" 1	(195 ± 5) млн" 1	20	ГСО № 10540"2014
от 0 до 0,65 % об. д. (от 0 до 50 % НКПР)	Азот	(0,3 ± 0,02) % об. д.	(0,6 ± 0,05) % об. д.	20	ГСО № 10540"2014
Изобутилен (i-C^Hg)
от 0 до 20 млн’¹	ПНГ"воздух	(10 ± 0,5) млн" 1	(19 ± 1) млн" 1	20	ГСО № 10539"2014
от 0 до 50 млн"	ПНГ"воздух	(25 ± 2,5) млн" 1	(45 ± 5) млн" 1	20	ГСО № 10539"2014
св. 50 до 200 млн’¹	(55 ± 2,5) млн" 1	(100 ± 5) млн" 1	(190 ± 10) млн" 1	20	ГСО № 10539"2014
от 0 до 100 млн'¹	ПНГ "воздух	(50 ± 2,5) млн" 1	(95 ± 5) млн" 1	20	ГСО № 10539"2014
св. 100 до 1000 млн'1	(105 ± 4) млн" 1	(550 ± 50) млн" 1	(950 ± 50) млн" 1	20	ГСО № 10539"2014
от 0 до 200 млн'1	ПНГ"воздух	(100 ± 5) млн" 1	(190 ± 10) млн" 1	20	ГСО № 10540"2014
св. 200 до 2000 млн"	(250 ± 25) млн" 1	(1000 ± 50) млн” 1	(1900 ± 100) млн" 1	20	ГСО № 10540"2014

Диапазон измерений	Номинальное значение определяемого компонента ПГО, пределы допускаемого отклонения от номинала			Время установления по" казаний Тод	Номер ГОО-ПГО по реестру или источник ПГО
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления по" казаний Тод	Номер ГОО-ПГО по реестру или источник ПГО
от 0 до 500 млн’¹	ПНГ'воздух	(250 ± 25) млн" ¹	(475 ± 25) млн" 1	20	ГСО № 10540"2014
св. 500 до 5000 млн'¹	(550 ± 25) млн" ¹	(2250 ± 100) млн"¹	(4800 ±200) млн"¹	20	ГСО № 10540"2014
от 0 до 1000 млн'¹	ПНГ "воздух	(500 ± 50) млн" ¹	(950 ± 50) млн" 1	20	ГСО № 10540"2014
св. 1000 до 10000 млн'¹	(1200 ± 100) млн" ¹	(5500 ±200) млн"¹	(9500 ± 500) млн" ¹	20	ГСО № 10540"2014
от 0 до 0,9 % об. д. (от 0 до 50 % НКПР)	Азот	(0,45 ± 0,02) % об. д.	(0,85 ± 0,05) % об. д.	20	ГСО № 10540"2014
Кислород (О?)
от 0 до 30% об. д.	Азот	(15 ±0,5)% об. д.	(29 ± 1)%об. д.	40	ГСО № 10546"2014
Ксилол (ОбН4(ОНз)2)
от 0 до 5 млн" ¹	ПНГ"воздух	(2,5 ±0,1) млн" 1	(4,5 ± 0,5) млн" 1	20	ГСО № 10540"2014
св. 5 до 20 млн" ¹	(5,5 ± 0,4) млн" 1	(12,5 ± 0,5) млн" 1	(19 ± 1) млн" 1	20	ГСО № 10540"2014
от 0 до 50 млн" ¹	ПНГ~воздух	(25 ± 2,5) млн" 1	(45 ± 5) млн" 1	20	ГСО № 10540"2014
св. 50 до 200 млн" ¹	(55 ± 2,5) млн" 1	(100 ± 5) млн" 1	(190 ± 10) млн" 1	20	ГСО № 10540"2014
Метан (ОНЦ)
от 0 до 2,2 % об. д. (от 0 до 50 % НКПР)	Азот	(1,1 ±0,1)% об. д.	(2,1 ±0,1)% об. д.	20	ГСО № 10540"2014
св. 2,2 до 4,4 % об. д. (св. 50 до 100% НКПР)	(2,3 ± 0,09) % об. д.	(3,3 ±0,1)% об. д.	(4,3 ±0,1)% об. д.	20	ГСО № 10540"2014
Метанол (ОН3ОН)
от 0 до 5 млн" ¹	ПНГ'воздух	(2,5 ±0,1) млн" 1	(4,5 ± 0,5) млн"¹	20	ГСО № 10534"2014
св. 5 до 20 млн" ¹	(5,5 ± 0,4) млн" 1	(12,5 ± 0,5) млн" 1	(19 ± 1) млн" 1	20	ГСО № 10534"2014
от 0 до 50 млн" ¹	ПНГ "воздух	(25 ± 2,5) млн" 1	(45 ± 5) млн" 1	20	ГСО № 10534"2014
св. 50 до 200 млн" ¹	(55 ± 2,5) млн" 1	(100 ± 5) млн" 1	(190 ± 10) млн" 1	20	ГСО № 10534"2014
от 0 до 2,75 % об. д. (от 0 до 50 % НКПР)	Азот	(1,3 ±0,1)% об. д.	(2,6 ±0,15)% об. д.	20	ГСО № 10534"2014
Метилмеркаптан (CH3SH)
от 0 до 5 млн ¹	Азот	(2,5 ± 0,1) млн 1	(4,5 ± 0,5) млн 1	20	ГСО № 10251"2013
св. 5 до 15 млн" ¹	(5,5 ± 0,4) млн" 1	(10,5 ± 0,5) млн" 1	(14,5 ± 0,5) млн" 1	20	ГСО № 10251"2013

Диапазон измерений	Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от номинала			Время установления показаний То,9	Номер ГСО-ПГС по реестру или источник ПГС
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления показаний То,9	Номер ГСО-ПГС по реестру или источник ПГС
от 0 до 50 млн" ¹	Азот	(25 ± 2,5) млн" ¹	(45 ± 5) млн" ¹	20	ГСО № 10251-2013
св. 50 до 200 млн" ¹	(55 ± 2,5) млн" ¹	(125 ± 5) млн" ¹	(190 ± 10) млн" ¹	20	ГСО № 10251-2013
от 0 до 2,65 % об. д. (от 0 до 50 % НКПР)	Азот	(1,3 ±0,1)% об. д.	(2,5 ±0,15)% об. д.	20	ГСО № 10251-2013
Озон (Оз)
от 0 до 0,1 млн ¹	ПНГ-воздух	(0,05 ± 0,005) млн ¹	(0,095 ± 0,005) млн 1	60	Генератор озона ГС-024-1 (Per. № 23505-08)
св. 0,1 до 1 млн" ¹	(0,11 ± 0,005) млн"¹	(0,5 ± 0,05) млн" ¹	(0,95 ± 0,05) млн" 1	60	Генератор озона ГС-024-1 (Per. № 23505-08)
Оксид азота (NO)
от 0 до 10 млн" ¹	Азот	(5 ± 0,2) млн 1	(9,5 ± 0,5) млн" ¹	60	ГСО № 10546-2014
св. 10 до 25 млн" ¹	(11 ± 0,5) млн" ¹	(17,5 ± 0,5) млн" ¹	(24,5 ± 0,5) млн" 1	60	ГСО № 10546-2014
от 0 до 50 млн" ¹	Азот	(25 ± 2,5) млн" ¹	(45 ± 5) млн" 1	60	ГСО № 10546-2014
св. 50 до 250 млн" ¹	(55 ± 2,5) млн" ¹	(150 ± 5) млн" 1	(240 ± 10) млн" ¹	60	ГСО № 10546-2014
Оксид углерода (СО)
от 0 до 100 млн" ¹	ПНГ-воздух	(50 ± 2,5) млн" ¹	(95 ± 5) млн" ¹	60	ГСО № 10546-2014
св. 100 до 1000 млн" ¹	(105 ± 4) млн" 1	(550 ± 50) млн" ¹	(950 ± 50) млн" ¹	60	ГСО № 10546-2014
от 0 до 100 млн" ¹	ПНГ-воздух	(50 ± 2,5) млн" ¹	(95 ± 5) млн" 1	60	ГСО № 10546-2014
св. 100 до 2000 млн" ¹	(150 ± 25) млн" 1	(1000 ± 50) млн" ¹	(1900 ± 100) млн" ¹	60	ГСО № 10546-2014
Пары нефтепродуктов (СхНу)** (по гексану)
от 0 до 1 % об. д. (от 0 до 100 % НКПР)	Азот	(0,5 ± 0,05) об. д.	(0,95 ± 0,05) об. д.	20	ГСО № 10540-2014
Пентан (С5Н12)
от 0 до 0,7 % об. д. (от 0 до 50 % НКПР)	Азот	(0,35 ± 0,02) % об. д.	(0,65 ± 0,05) % об. д.	20	ГСО № 10540-2014
св. 0,7 до 1,4% об. д. (св. 50 до 100 % НКПР)	(0,75 ± 0,02) % об. д.	(1,1 ± 0,05) % об. д.	(1,35 ±0,05)% об. д.	20	ГСО № 10540-2014

Диапазон измерений	Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от номинала			Время установления показаний Тод	Номер ГСО-ПГС по реестру или источник ПГС
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления показаний Тод	Номер ГСО-ПГС по реестру или источник ПГС
Пропан (СзН₈)
от 0 до 1 % об. д. (от 0 до 50 % НКПР)	Азот	(0,5 ± 0,05) об. д.	(0,95 ± 0,05) об. д.	20	ГСО № 10540-2014
св. 1 до 2 % об. д. (св. 50 до 100 % НКПР)	(1,1 ±0,05)% об. д.	(1,5 ± 0,05) % об. д.	(1,95 ±0,05)% об. д.	20	ГСО № 10540-2014
Пропилен (СзНб)
от 0 до 100 млн¹	ПНГ-воздух	(50 ± 2,5) млн " ¹	(95 ± 5) млн " ¹	20	ГСО № 10540-2014
св. 100 до 200 млн¹	(105 ± 4) млн- ¹	(150 ± 5) млн- ¹	(195 ± 5) млн- ¹	20	ГСО № 10540-2014
от 0 до 1% об. д. (от 0 до 50 % НКПР)	Азот	(0,5 ± 0,05) об. д.	(0,95 ± 0,05) об. д.	20	ГСО № 10540-2014
св. 1 до 2 % об. д. (св. 50 до 100 % НКПР)	(1,1 ±0,05)% об. д.	(1,5 ±0,05)% об. д.	(1,95 ±0,05)% об. Д.	20	ГСО № 10540-2014
Сероводород (H2S)
от 0 до 10 млн ’¹	Азот	(5 ± 0,2) млн- ¹	(9,5 ± 0,5) млн- ¹	60	ГСО № 10546-2014
св. 10 до 30 млн- ¹	(11 ± 0,5) млн- ¹	(20 ± 0,5) млн- ¹	(29,5 ± 0,5) млн- ¹	60	ГСО № 10546-2014
от 0 до 100 млн- ¹	Азот	(50 ± 2,5) млн- ¹	(95 ±5) млн- ¹	60	ГСО № 10546-2014
св. 100 до 200 млн- ¹	(105 ± 4) млн- ¹	(150 ± 5) млн- ¹	(195 ± 5) млн- ¹	60	ГСО № 10546-2014
от 0 до 200 млн- ¹	Азот	(100 ± 5) млн- ¹	(190 ± 10) млн- 1	60	ГСО № 10546-2014
св. 200 до 2000 млн- ¹	(250 ± 25) млн- ¹	(1000 ±50) млн- ¹	(1900 ± 100) млн- ¹	60	ГСО № 10546-2014
Сероуглерод (CS2)
от 0 до 3,1 млн ¹	Азот	(2 ± 0,1) млн" ¹	(3 ± 0,1) млн ¹	20	ГСО № 10537-2014
св. 3,1 до 15 млн- ¹	(3,2 ± 0,1) млн- ¹	(9 ± 0,5) млн- ¹	(14,5 ± 0,5) млн- 1	20	ГСО № 10537-2014
Синильная кислота (HCN)
от 0 до 1 млн ¹	Азот	(0,5 ± 0,05) млн ¹	(0,95 ± 0,05) млн ¹	100	ГСО № 10546-2014
св. 1 до 30 млн- ¹	(2 ± 0,5) млн- ¹	(15 ± 1) млн- ¹	(28 ± 2) млн- ¹	100	ГСО № 10546-2014
Стирол (C₈H₈)
от 0 до 5 млн"¹	ПНГ-воздух	(2,5 ±0,1) млн ¹	(4,5 ± 0,5) млн ¹	20	ГСО № 10539-2014
св. 5 до 20 млн- ¹	(5,5 ± 0,4) млн- ¹	(12,5 ± 0,5) млн- ¹	(19 ± 1) млн- 1	20	ГСО № 10539-2014

Диапазон измерений	Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от номинала			Время установления показаний То,9	Иомер ГСО-ПГС по реестру или источник ПГС
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления показаний То,9	Иомер ГСО-ПГС по реестру или источник ПГС
от 0 до 100 млн^-	ПНГ-воздух	(50 ± 2,5) млн- ¹	(95 ± 5) млн- ¹	20	ГСО № 10539-2014
св. 100 до 200 млн^{- 1}	(105 ± 4) млн" ¹	(150 ± 5) млн^{- 1}	(195 ± 5) млн“ ¹	20	ГСО № 10539-2014
от 0 до 0,55% об. д. (от 0 до 50 % НКПР)	Азот	(0,25 ± 0,05) об. д.	(0,5 ± 0,05) об. д.		ГСО № 10770-2016
Толуол (СбН^СНз)
от 0 до 10 млн^{- 1}	ПНГ-воздух	(5 ± 0,2) млн '¹	(9,5 ± 0,5) млн ¹	20	ГСО № 10539-2014
св. 10 до 20 млн" ¹	(11 ± 0,5) млн 1	(15 ± 0,5) млн^{- 1}	(19,5 ± 0,5) млн^- 1	20	ГСО № 10539-2014
от 0 до 0,55% об. д. (от 0 до 50 % НКПР)	Азот	(0,25 ± 0,05) об. д.	(0,5 ± 0,05) об. д.		ГСО № 10539-2014
Фенол (СбИбО)
от 0 до 0,25 млн"¹	Азот	(0,12 ± 0,01) млн ’ ¹	(0,24 ± 0,01) млн ' ¹	20	Генератор газовых смесей ГГС-Т (per. № 62151-15) с ИМ89-М-2А (per. № 15075-09)
св. 0,25 до 4 млн" 1	(0,27 ±0,1) млн 1	(2 ± 0,2) млн^- 1	(3,8 ± 0,2) млн- 1	20	Генератор газовых смесей ГГС-Т (per. № 62151-15) с ИМ89-М-2А (per. № 15075-09)
Формальдегид (И2СО)
от 0 до 1 млн“ 1	ПНГ-воздух	(0,5 ± 0,05) млн¹	(0,95 ± 0,05) млн- 1	30	ГСО № 10546-2014
св. 1до 10 млн 1	(1,1 ± 0,05) млн" 1	(5,5 ± 0,2) млн- ¹	(9,5 ± 0,5) млн- ¹	30	ГСО № 10546-2014
от 0 до 200 млн⁴	ПНГ-воздух	(100 ± 5) млн^{- 1}	(190 ± 10) млн- ¹	60	ГСО № 10546-2014
св. 200 до 1000 млн'¹	(250 ± 25) млн" 1	(600 ± 50) млн 1	(950 ± 50) млн- ¹	60	ГСО № 10546-2014
Фосген (СОСЬ)
от 0 до 1 млн ¹	ПНГ-воздух	(0,5 ± 0,05) млн ¹	(0,95 ± 0,05) млн ¹	120	ГСО № 10546-2014
Фосфин (РИз)
от 0 до 2 млн ¹	ПНГ-воздух	(1 ±0,1) млн^- 1	(1,9 ± 0,1) млн-¹	60	ГСО № 10546-2014
св. 2 до 5 млн" 1	(1,1 ± 0,05) млн^- 1	(3,5 ± 0,2) млн- ¹	(4,8 ± 0,2) млн- ¹	60	ГСО № 10546-2014
от 0 до 5 млн" 1	ПНГ-воздух	(2,5 ±0,1) млн-¹	(4,5 ± 0,5) млн- 1	60	ГСО № 10546-2014
св. 5 до 20 млн 1	(5,5 ± 0,4) млн-1	(12,5 ± 0,5) млн 1	(19 ± 1) млн- 1	60	ГСО № 10546-2014

Диапазон измерений	Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от номинала			Время установления показаний То,9	Номер ГСО-ПГС по реестру или источник ПГС
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления показаний То,9	Номер ГСО-ПГС по реестру или источник ПГС
Фтороводород (HF)
от 0 до 0,6 млн ’¹	Азот	(0,3 ± 0,02) млн ' 1	(0,55 ± 0,05) млн “ 1	90	ГСО № 10546-2014
св. 0,6 до 10 млн" ¹	(0,7 ± 0,05) млн" ¹	(5 ± 0,2) млн" 1	(9,5 ± 0,5) млн" 1	90	ГСО № 10546-2014
Хлор (С Ь)
от 0 до 2 млн" ¹	Азот	(1 ± 0,1) млн" 1	(1,9 ± 0,1) млн" 1	60	ГСО № 10546-2014
св. 2 до 10 млн" ¹	(2,2 ±0,1) млн" 1	(5,5 ± 0,2) млн" 1	(9,5 ± 0,5) млн" 1	60	ГСО № 10546-2014
от 0 до 10 млн" ¹	ПНГ-воздух	(5 ± 0,2) млн" 1	(9,5 ± 0,5) млн" 1	60	ГСО № 10546-2014
св. 10 до 50 млн" 1	(11 ± 0,5) млн" 1	(30 ± 2) млн" 1	(48 ± 2) млн" 1	60	ГСО № 10546-2014
Хлороводород (HCL)
от 0 до 10 млн ¹	Азот	(5 ± 0,2) млн 1	(9,5 ± 0,5) млн 1	70	ГСО № 10546-2014
св. 10 до 20 млн" ¹	(11 ± 0,5) млн" 1	(15 ± 0,5) млн" 1	(19,5 ± 0,5) млн" 1	70	ГСО № 10546-2014
Циклогексан (C^Hu)
от 0 до 50 млн" 1	Азот	(25 ± 2,5) млн " 1	(45 ± 5) млн 1	20	ГСО № 10540-2014
св. 50 до 200 млн" 1	(55 ± 2,5) млн" 1	(125 ± 5) млн" 1	(190 ± 10) млн" 1	20	ГСО № 10540-2014
от 0 до 0,6 % об. д. (от 0 до 50 % НКПР)	Азот	(0,3 ± 0,05) % об. д.	(0,55 ± 0,05) % об. д.	20	ГСО № 10540-2014
Циклопентан (С5Н10)
от 0 до 0,7 % об. д. (от 0 до 50 % НКПР)	Азот	(0,35 ± 0,05) % об. д.	(0,65 ± 0,05) % об. д.	20	ГСО № 10540-2014
Этан (С₂Н₆)
от 0 до 1,25 % об. д. (от 0 до 50 % НКПР)	Азот	(0,6 ± 0,05) % об. д.	(1,2 ±0,05)% об. д.	20	ГСО № 10540-2014
св. 1,25 до 2,5 % об. д. (св. 50 до 100 % НКПР)	(1,3 ±0,04)% об. д.	(1,8 ± 0,05) % об. д.	(2,45 ± 0,05) % об. д.	20	ГСО № 10540-2014
Этанол (С2Н5ОН)
от 0 до 300 млн " 1	Азот	(150 ± 10) млн 1	(280 ± 20) млн 1	60	ГСО № 10525-2014
от 0 до 1,55 % об. д. (от 0 до 50 % НКПР)	Азот	(0,75 ± 0,05) % об. д.	(1,5 ±0,05)% об. д.	20	ГСО № 10525-2014

Диапазон измерений	Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от номинала			Время установления по” казаний Тод	Номер ГСО-ПГС по реестру или источник ПГС
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления по” казаний Тод	Номер ГСО-ПГС по реестру или источник ПГС
св. 1,55 до 3,1 % об. д. (св. 50 до 100%НКПР)	(1,6 ±0,04)% об. д.	(2,3 ± 0,05) % об. д.	(3 ± 0,1) % об. д.	20	ГСО № 10525”2014
Этилен (С2Н4)
от 0 до 5 млн ¹	Азот	(2,5 ± 0,1) млн” ¹	(4,9 ±0,1) млн ¹	20	ГСО № 105402014
св. 5 до 10 млн” ¹	(5,2 ± 0,1) млн” ¹	(7,5 ± 0,2) млн” ¹	(9,8 ± 0,2) млн” ¹	20	ГСО № 105402014
от 0 до 250 млн” ¹	Азот	(125 ± 10) млн” ¹	(230 ±20) млн”¹	20	ГСО № 105402014
св. 250 до 1500 млн” ¹	(280 ± 20) млн" ¹	(900 ± 50) млн” ¹	(1450 ± 50) млн” ¹	20	ГСО № 105402014
от 0 до 2,3 % об. д. (отОдо 100%НКПР)	Азот	(1,2 ± 0,05) % об. д.	(2,2 ±0,1)% об. д.	20	ГСО № 105402014
Этиленоксид (С2Н4О)
от 0 до 10 млн” ¹	Азот	(5 ± 0,2) млн” ¹	(9,5 ± 0,5) млн” ¹	60	ГСО № 105392014
от 0 до 50 млн” ¹	Азот	(25 ± 2,5) млн” ¹	(45 ± 5) млн” 1	60	ГСО № 10539”2014
св. 50 до 100 млн ¹	(55 ± 2,5) млн” ¹	(75 ± 3) млн” ¹	(96 ± 4) млн” ¹	60	ГСО № 10539”2014
от 0 до 1,3 % об. д. (от 0 до 50 % НКПР)	Азот	(0,65 ± 0,05) % об. д.	(1,25 ±0,05)% об. д.	60	ГСО № 105392014
св. 1,3 до 2,6 % об. д. (св. 50 до 100 % НКПР)	(1,4 ±0,05)% об. д.	(1,9 ±0,05)% об. д.	(2,5 ± 0,1)% об. д.	60	ГСО № 105402014
Этилмеркаптан (C2H5SH)
от 0 до 50 млн” ¹	Азот	(25 ± 2,5) млн ¹	(45 ± 5) млн ¹	60	ГСО № 102522013
св. 50 до 200 млн” ¹	(55 ± 2,5) млн” ¹	(125 ± 5) млн” ¹	(190 ± 10) млн” ¹	60	ГСО № 10252”2013
от 0 до 1,4 % об. д. (от 0 до 50 % НКПР)	Азот	(0,7 ± 0,05) % об. д.	(1,35 ±0,05)% об. д.	60	ГСО № 102522013
Хлордифторметан (CHCIF2, Хладон R2 2)
от 0 до 0,001 об. д. %	ПНГ-воздух	(0,0005 ±0,0001) об. Д. %	(0,0009 ± 0,0001) об. д. %	60	ГСО № 105482014
св. 0,001 до 0,01 об. д. %	(0,0012 ±0,0001) об. д. %	(0,005 ± 0,0005) об. д. %	(0,0095 ± 0,0005) об. д. %	60	ГСО № 105482014
от 0 до 0,01 об. д. %	ПНГ-воздух	(0,005 ± 0,0005) об. Д. %	(0,0095 ± 0,0005) об. д. %о	60	ГСО № 105482014

Диапазон измерений	Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от номинала			Время установления показаний То,9	Номер ГСО-ПГС по реестру или источник ПГС
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления показаний То,9	Номер ГСО-ПГС по реестру или источник ПГС
св. 0,01 до 0,1 об. д. %	(0,013 ±0,001) об. д.%	(0,05 ± 0,005) об. Д. %	(0,095 ± 0,005) об. Д. %	60	ГСО № 10548-2014
от 0 до 0,01 об. д. %	ПНГ-воздух	(0,005 ± 0,0005) об. д. %	(0,0095 ± 0,0005) об. д. %	60	ГСО № 10548-2014
0,01 до 0,2 об. д. %	(0,013 ±0,001) об. д.%	(0,1 ±0,01) об. д.%	(0,19 ±0,01) об. д. %	60	ГСО № 10548-2014
Пентаф • горэтан (C2HF5, Хладон R125)
от 0 до 0,01 об. д. %	ПНГ-воздух	(0,005 ± 0,0005) об. д. %	(0,0095 ± 0,0005) об. д. %	60	ГСО № 10548-2014
0,01 до 0,2 об. д. %	(0,013 ±0,001) об. д.%	(0,1 ±0,01) об. д.%	(0,19 ±0,01) об. д. %	60	ГСО № 10548-2014
1,1,1,2-тетрафторэтан (C2H2F4, Хладон R134 a)
от 0 до 0,001 об. д. %	ПНГ-воздух	(0,0005 ±0,0001) об. д. %	(0,0009 ±0,0001) об. д. %	60	ГСО № 10548-2014
св. 0,001 до 0,01 об.	(0,0012 ± 0,0001) об.	(0,005 ± 0,0005) об.	(0,0095 ± 0,0005)	60	ГСО № 10548-2014
Д. %	д. %	Д. %	об. д. %	60	ГСО № 10548-2014
от 0 до 0,01 об. д. %	ПНГ-воздух	(0,005 ± 0,0005) об. д. %	(0,0095 ± 0,0005) об. д. %	60	ГСО № 10548-2014
св. 0,01 до 0,1 об. д. %	(0,013 ±0,001) об. д.%	(0,05 ± 0,005) об. д. %	(0,095 ± 0,005) об. д. %	60	ГСО № 10548-2014
от 0 до 0,01 об. д. %	ПНГ-воздух	(0,005 ± 0,0005) об. д. %	(0,0095 ± 0,0005) об. д. %	60	ГСО № 10548-2014
0,01 до 0,2 об. д. %	(0,013 ±0,001) об. д.%	(0,1 ±0,01) об. д.%	(0,19 ±0,01) об. Д.%	60	ГСО № 10548-2014
1,1,1-трифторэтан (C2H3F3, Хладон R 143a)
от 0 до 0,01 об. д. %	ПНГ-воздух	(0,005 ± 0,0005) об. Д. %	(0,0095 ± 0,0005) об. д. %	60	ГСО № 10548-2014
0,01 до 0,2 об. д. %	(0,013 ±0,001) об. д.%	(0,1 ±0,01) об. д. %	(0,19 ±0,01) об. д. %	60	ГСО № 10548-2014

Диапазон измерений	Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от номинала			Время установления показан ий Тод	Номер ГСО-ПГС по реестру или источник ПГС
Диапазон измерений	ПГС №1	ПГС №2	ПГС №3	Время установления показан ий Тод	Номер ГСО-ПГС по реестру или источник ПГС
Хладон R404a (C2HF5+C2H3F3+C2H2F4)
от 0 до 0,01 об. д. %	ПНГ-воздух	(0,005 ± 0,0005) об. Д. %	(0,0095 ± 0,0005) об. д. %	60	ГСО № 10548-2014
0,01 до 0,2 об. д. %	(0,013 ±0,001) об. д. %	(0,1 ±0,01) об. д. %	(0,19 ±0,01) об. д. %	60	ГСО № 10548-2014
Хладон R407a (CH₂F₂+C₂HF₅+C₂H₂F4)
от 0 до 0,01 об. д. %	ПНГ-воздух	(0,005 ± 0,0005) об. Д.%	(0,0095 ± 0,0005) об. д. %	60	ГСО № 10548-2014
св. 0,01 до 0,1 об. д. %	(0,013 ±0,001) об. д.%	(0,05 ± 0,005) об. Д%	(0,095 ± 0,005) об. д. %	60	ГСО № 10548-2014
Хладон R407c (CH^F^+C^HI^+^C^FFI^)
от 0 до 0,001 об. д. %	ПНГ-воздух	(0,0005 ± 0,0001) об. д. %	(0,0009 ± 0,0001) об. д. %	60	ГСО № 10548-2014
св. 0,001 до 0,01 об. д. %	(0,0012 ±0,0001) об. д. %	(0,005 ± 0,0005) об. Д. %	(0,0095 ± 0,0005) об. д. %	60	ГСО № 10548-2014
Хладон R410 a (CH₂F₂+C₂HF₅)
от 0 до 0,001 об. д. %	ПНГ-воздух	(0,0005 ±0,0001) об. Д. %	(0,0009 ± 0,0001) об. д. %	60	ГСО № 10548-2014
св. 0,001 до 0,01 об. Д %	(0,0012 ±0,0001) об. д. %	(0,005 ± 0,0005) об. д. %	(0,0095 ± 0,0005) об. д. %	60	ГСО № 10548-2014
от 0 до 0,01 об. д. %	ПНГ-воздух	(0,005 ± 0,0005) об. д. %	(0,0095 ± 0,0005) об. д. %	60	ГСО № 10548-2014
св. 0,01 до 0,1 об. д. %	(0,013 ±0,001) об. д.%	(0,05 ± 0,005) об. Д. %	(0,095 ± 0,005) об. д. %	60	ГСО № 10548-2014

Диапазон измерений

Номинальное значение определяемого компонента ПГС, пределы допускаемого отклонения от номинала

Время установления показаний Тод

Номер

ГСО-ПГС по реестру или источник ПГС

ПГС №1

ПГС №2

ПГС №3

Примечания:

1. Значения НКПР для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, для паров нефтепродуктов - в соответствии с государственными стандартами на нефтепродукты конкретного вида.
2. * Поверочным компонентом является один из следующих определяемых компонентов: метан (СН₄), бутан (СдНю), гексан (СбНи), водород (Н2), ацетилен (С2Н2), этилен (С2Н4)
3. ** Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ТУ 38.71-5810-90. Поверочным компонентом является гексан (СбНн)

Приложение Б (обязательное)

Схема подачи ГС при проведении поверки

1. Баллон с ГСО-ПГС
2. Редуктор
3. Вентиль точной регулировки
4. Индикатор расхода (ротаметр)
5. Насадка калибровочная
6. Газоанализатор
7. Измерительный прибор (мультиметр, миллиамперметр)
8. Персональный компьютер с конвертером RS 485 - USB

Техническая поддержка

Методика поверки «Газоанализаторы Бинар-XX-XXX-X» (МП 205-06-2018)

Методика поверки

Газоанализаторы Бинар-XX-XXX-X

МП 205-06-2018

ВНИИМС

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «Газоанализаторы Бинар-XX-XXX-X» (МП 205-06-2018)

Методика поверки

Газоанализаторы Бинар-XX-XXX-X

МП 205-06-2018

ВНИИМС

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
