Методика поверки «Устройство сбора и передачи данных УСТРОЙСТВО 248.М2 АТЛАС » (АДМШ.465614.001МП )

26.51.44.000

(Код ОКПД-2)

СОГЛАСОВАНО                      УТВЕРЖДАЮ

Генеральный директор ООО «СИСТЕЛ»           Заместитель директора

Москва 2020

Предприятие-изготовитель: ООО «СИСТЕЛ», Россия Адрес: 127006, г. Москва, ул. Садовая - Триумфальная, д. 4 - 10, помещение II, комн. 15, офис 95 Телефон/факс: (495) 727-39-65, (495) 727-39-64

E-mail: info@sysavt.ru

Адрес сайта: http://www.sysavt.ru

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

• 1  ОПЕРАЦИИ ПОВЕРКИ

• 2  СРЕДСТВА ПОВЕРКИ

• 3  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5  УСЛОВИЯ ПОВЕРКИ

• 6  ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 7  ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1   ВНЕШНИЙ ОСМОТР

  • 7.2   ОПРОБОВАНИЕ

  • 7.3  ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО

ОБЕСПЕЧЕНИЯ

• 7.3.1  Проверка версии ПО «Zemon»

• 7.3.2  Порядок определения цифрового идентификатора программного

ОБЕСПЕЧЕНИЯ (КОНТРОЛЬНОЙ СУММЫ ДЛЯ ПО «ZEMON»)

• 7.4   ПРОВЕРКА ТРЕБОВАНИЙ БЕЗОПАСНОСТИ

  • 7.4.1  Проверка электрической прочности изоляции

  • 7.4.2  Проверка электрического сопротивления изоляции

• 7.5   ПРОВЕРКА МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

  • 7.5.1  Проверка абсолютной среднесуточной погрешности хода часов за сутки

БЕЗ ВНЕШНЕЙ СИНХРОНИЗАЦИИ

• 7.5.2  Проверка пределов допускаемой абсолютной погрешности измерения ТЕМПЕРАТУРЫ « ТЕМПЕРАТУРНЫМ» КОНТРОЛЛЕРОМ В ДИАПАЗОНЕ РАБОЧИХ ТЕМПЕРАТУР УСПД 19

• 8  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ВВЕДЕНИЕ

Настоящая методика распространяется на «Устройство сбора и передачи данных У СИД 248.М2 АТЛАС» (далее по тексту - Устройство), выпускаемое в соответствии с техническими условиями АДМШ.465614.001 ТУ.

Настоящая методика поверки устанавливает методы и средства первичной поверки при выпуске Устройства из производства и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 10 лет.

При проведении поверки выполняют операции, приведенные в таблице 1. Таблица 1 - Операции поверки

Перечень средств измерений, используемых при поверке и требования к ним приведены в таблице 2.

Таблица 2 - Перечень средств измерений, используемых при поверке

Все средства измерений, используемые при поверке, должны быть исправны и иметь свидетельства о поверке или отметки о поверке в формулярах (паспортах). Испытательное оборудование должно быть аттестовано.

Вспомогательное оборудование должно иметь сопровождающие документы, подтверждающие его качество.

Работа со средствами измерений, используемых при поверке, должна проводиться с соблюдением требований их эксплуатационной документации.

Допускается применение других основных и вспомогательных средств измерений, обеспечивающих определение (контроль) метрологических характеристик Устройства с требуемой точностью.

К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.

При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80 «Испытания и измерения электрические. Общие требования безопасности», ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности», а также в нормативных документах:

• •  «Правила по охране труда при эксплуатации электроустановок»;

• •  «Межотраслевые правилами по охране труда (правилами безопасности) при эксплуатации электроустановок».

  Изм.	Лист	№ документа	Подпись	Дата

  АДМШ.465614.001МП (версия 01.20)

  Лист

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки и поверяемое Устройство

Перед проведением операций поверки средства измерений, подлежащие заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно быть проведено ранее других соединений, а отсоединение - после всех отсоединений.

Проведение поверки Устройства должно проводиться при нормальных условиях по ГОСТ 23222-88:

• • температура окружающего воздуха: (20 4^5) °C;

• • относительная влажность: 45-75%;

• • атмосферное давление: 86—106 кПа;

• • внешние магнитные поля должны отсутствовать (кроме поля Земли).

• • номинальное напряжение питания постоянного тока: 24 ± 0,2 В;

• • напряжение питающей сети переменного тока: 230 ± 4,6 В;

• • частота питающей сети переменного тока: 50 ± 0,5 Гц.

Поверяемое Устройство, средства поверки и другое оборудование подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

На первичную поверку следует предъявлять Устройства, прошедшие приемо-сдаточные испытания и принятые отделом технического контроля предприятия-изготовителя.

На периодическую поверку следует предъявлять Устройства до истечения срока межповерочного интервала и после проведения регламентных работ (если такие работы предусмотрены техническими документами).

Перед проведением поверки провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75.

Зажимы защитного заземления используемых средств измерений должны быть надежно соединены с контуром защитного заземления помещения

Перед проведением поверки Устройство должны быть выдержано в условиях окружающей среды, указанных в разделе 5, не менее 2 часов, если оно находилось в климатических условиях, отличающихся от указанных в разделе 5.

Средства поверки и вспомогательное оборудование должны быть подготовлены к работе в соответствии с их эксплуатационной документацией (должны быть смонтированы информационные цепи, цепи питания, подключены антенны и т.п.).

Перед проведением поверки Устройства следует проверить его работоспособность.

Перед проведением поверки следует измерить и внести в протокол поверки результаты измерений температуры, влажности и атмосферного давления.

• 7.1 Внешний осмотр

При внешнем осмотре необходимо установить соответствие комплектности и маркировки Устройства технической и конструкторской документации.

• •  условное обозначение наименования изделия по типу «УСПД 248.М2 АТЛАС»;

• •  товарный знак или наименование предприятия-изготовителя;

• •  модификация УСПД по типу, например, «11.223.ТА»;

• •  заводской номер по системе нумерации предприятия-изготовителя;

• •  год или дата выпуска, или шифр, их заменяющий по системе изготовителя (указывается в паспорте на Устройство);

• •  испытательное напряжение изоляции 2 кВ;

• •  номинальное значение напряжения питания или диапазон номинальных значений напряжения питания;

• •  максимальный номинальный потребляемый ток в максимальной комплектации УСПД и при всех присоединениях;

• •  знак утверждения типа средств измерении;

• •  изображение знака соответствия Техническому Регламенту Таможенного Союза -ЕАС.

• •  обозначения клеммников с нумерацией их цепей;

• •  обозначение розеток и коаксиальных соединителей;

• •  обозначение сигнальной индикации;

• •  отсутствие механических повреждений, которые могут повлиять на работу Устройства;

• •  соответствие комплектности Устройства перечню, указанному в его паспорте;

• •  соответствие заводского номера, указанного в паспорте на Устройство;

• •  соответствие номера, указанного на саморазрушающейся пломбе-наклейке Устройства и целостность пломбы.

Результаты поверки считают положительными, если выполняются все вышеуказанные требования.

Результаты внешнего осмотра необходимо внести в протокол поверки.

Устройства, забракованные при внешнем осмотре, дальнейшей поверке не подлежат и должны быть направлены в ремонт.

• 7.2 Опробование

Опробование Устройства проводится в следующей последовательности:

• • подключить к Устройству питание +24В от источника постоянного тока с рабочим током не менее 2 А в соответствии с руководством по эксплуатации;

• • проверить работу светодиодной индикации Устройства.

Результат поверки считается положительным, если светодиодная индикация отображает состояние Устройства в соответствии с руководством по эксплуатации.

• 7.3 Подтверждение соответствия программного ОБЕСПЕЧЕНИЯ

При помощи патч-корда подключить к порту Ethernet УСПД сервисное устройство (ноутбук или компьютер).

• 7.3.1 Проверка версии ПО «Zemon».

Открываем программу WinSCP (окно «ВХОД») и выбираем испытываемое УСПД с IP-

адресом, например, 172.16.51.51 (см. рисунок 1).

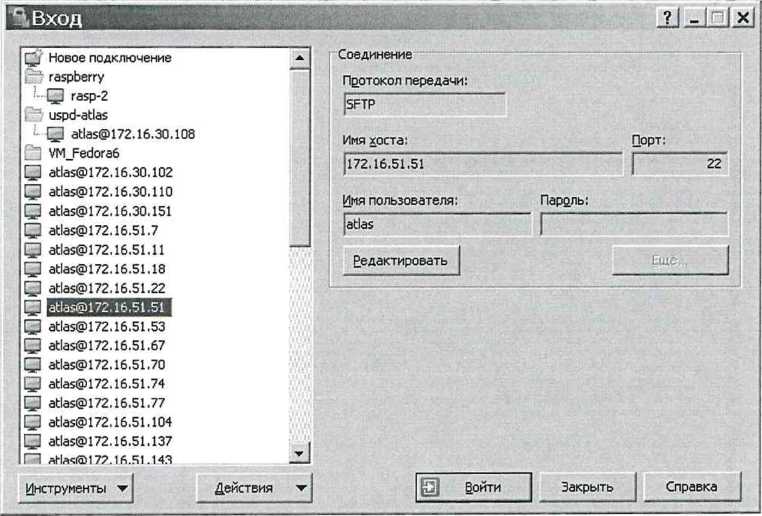

Рисунок 1 - Окно «ВХОД» программы WinSCP

В окне «ВХОД» необходимо нажать на кнопку «Войти», в результате откроется окно, приведенное на рисунке 2, в котором следует перейти в директорию \trnp.

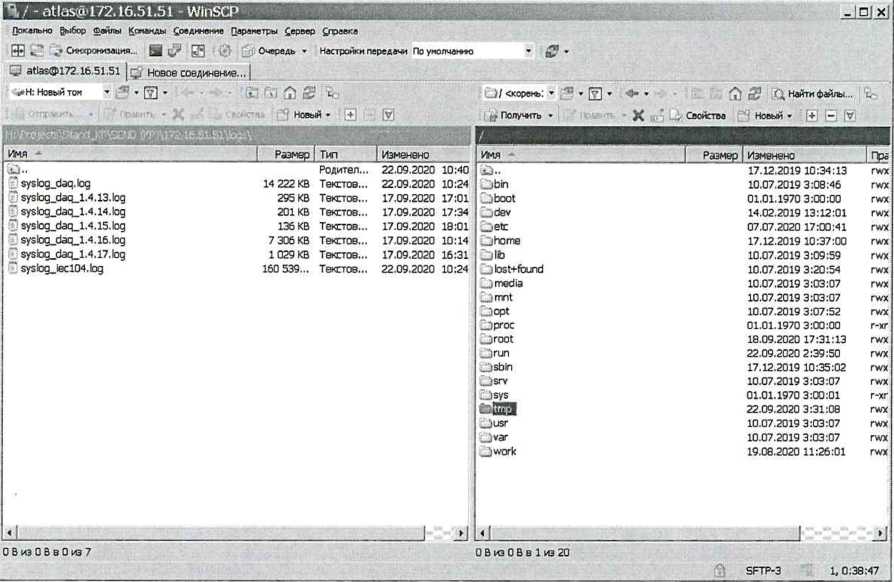

Рисунок 2 - Окно «/ - atlas@172.16.51.51 - WinSCP»

После выбора директории \trnp откроется окно, приведенное на рисунке 3

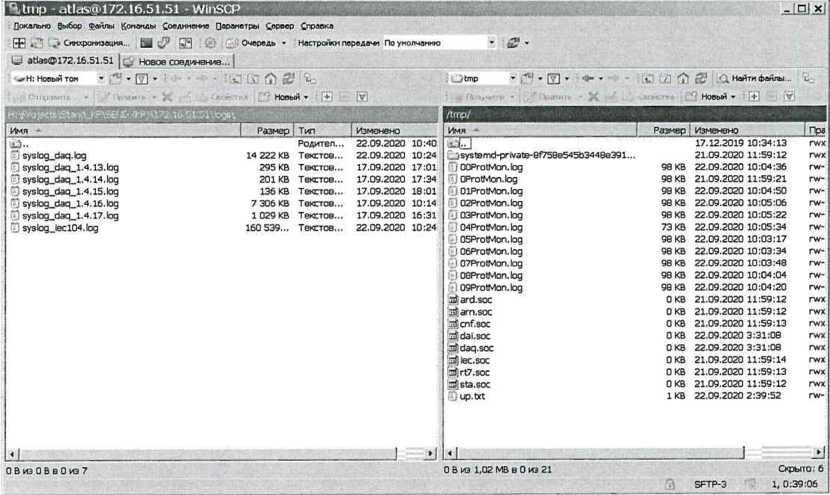

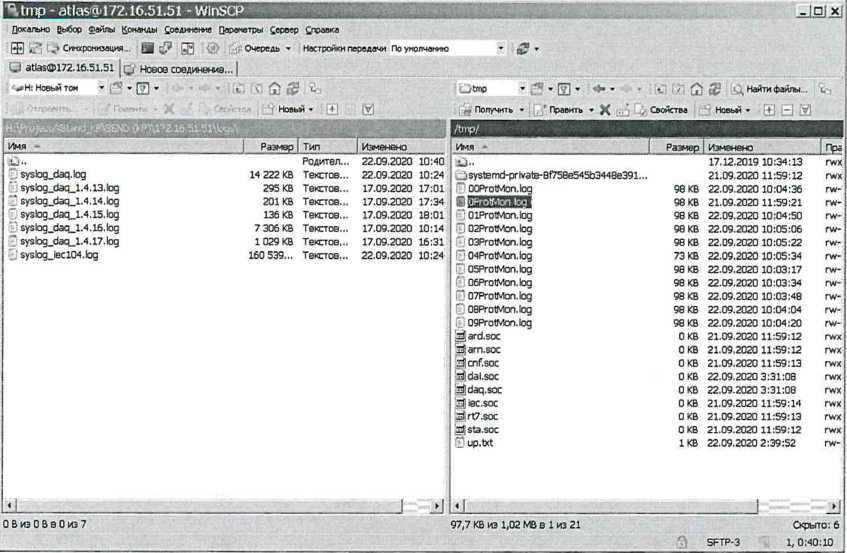

Рисунок 3 - Окно «tmp - atlas@172.16.51.51 - WinSCP»

В окне «tmp - atlas@172.16.51.51 - WinSCP» следует выделить файл OProtMon.log (см

Рисунок 4 - Выделенный файл OProtMon.log

Открываем лог-файл OProtMon.log. в котором можем наблюдать номер версии ПО

«Zemon», установленную в УСПД с IP- адресом 172.16.51.51 (см. рисунок 5):

21.09.2020@11.59.12:959 -> Version 2.12.9.3.E-200428.0937_RspbPI.

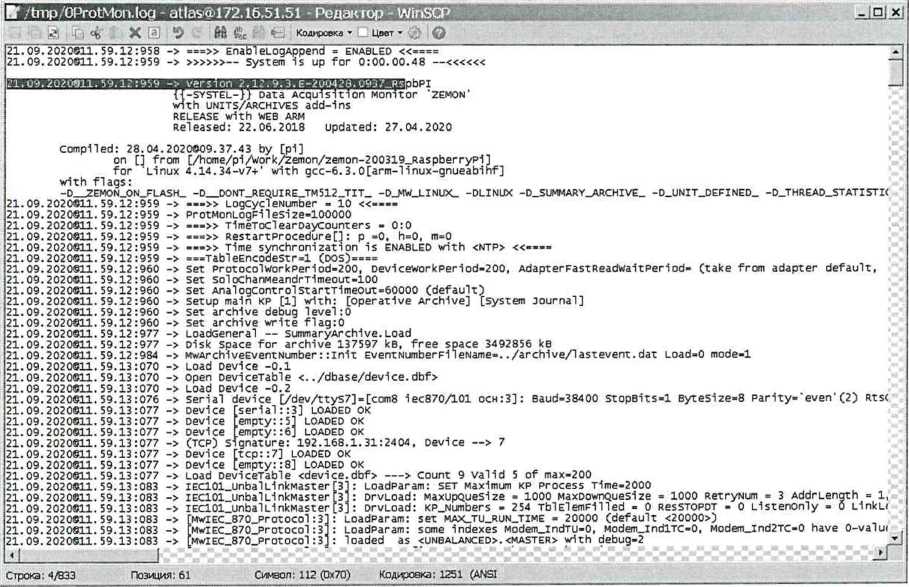

Рисунок 5 - Лог-файл OProtMon.log

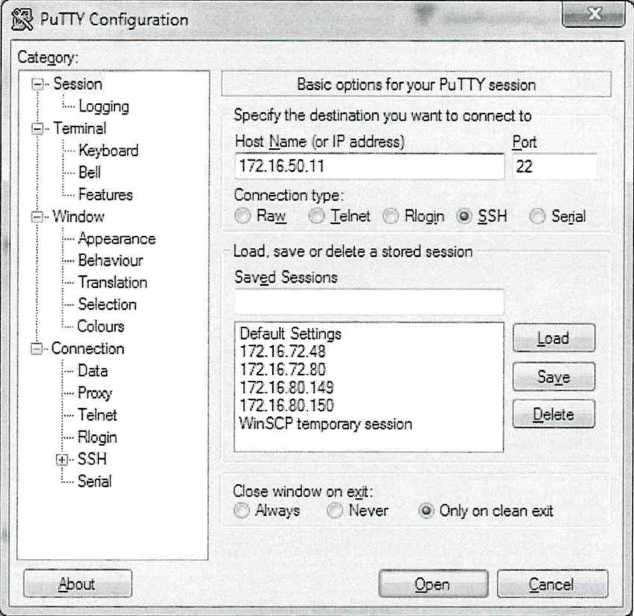

Открываем программу «PuTTY», в результате откроется окно «PuTTY Configuration», в котором следует ввести IP-адрес УСПД, например, 172.16.50.11 (рисунок 6).

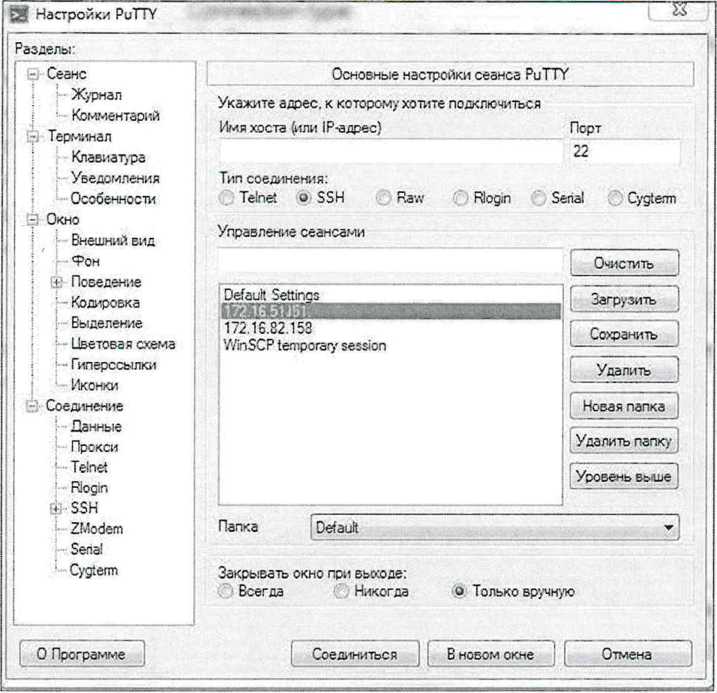

Рисунок 6 - Окно «PuTTY Configuration»

Далее нажимаем на кнопку «Open», в результате откроется окно (рисунок 7), в котором следует ввести логин и пароль (zemon, zemon).

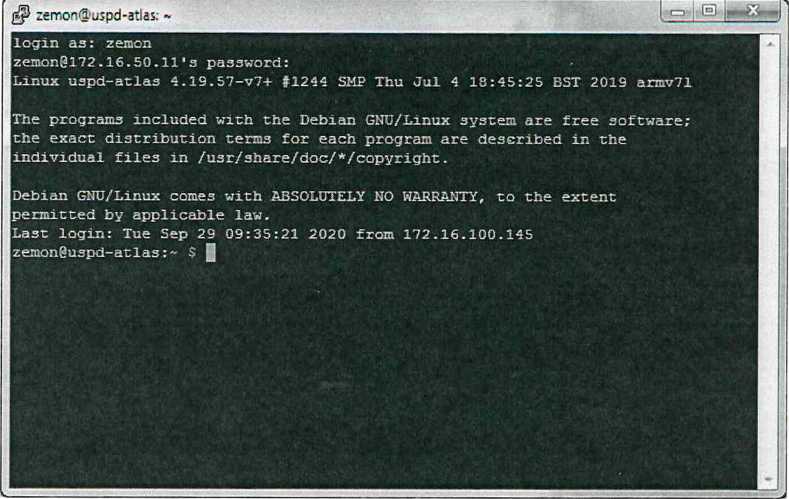

Рисунок 8 - Окно «zemon@uspd-atlas: ~

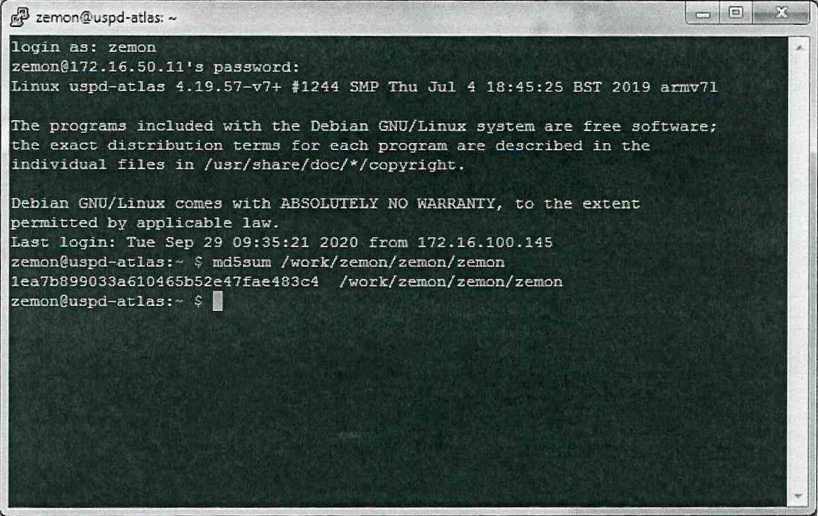

Рисунок 9 - Пример отображения контрольной суммы для ПО «Zemon» с IP-адресом УСПД

Результат проверки считается положительным, если идентификационные данные программного обеспечения УСПД соответствуют, указанным в таблице 3.

• 7.4 Проверка требований безопасности

Последовательность испытаний:

• •    испытание электрической прочности;

• •    испытание электрического сопротивления изоляции.

Испытания следует проводить:

• •    между гальванически не связанными цепями Устройства;

• •    между каждой из указанных цепей и доступными для касания металлическими нетоковедущими частями.

• 7.4.1  Проверка электрической прочности изоляции

Проверку электрической прочности проводить в следующей последовательности:

• • отключить питание Устройства;

• • отключить Устройство от внешних устройств;

• • отсоединить все кабели, связывающие Устройство с питающей сетью;

• при помощи установки воспроизводить в течении одной минуты напряжение переменного тока с частотой 50 Гц и амплитудой не менее 500 В между соединенными вместе портами интерфейсов (испытания проводят отдельно для интерфейсов RS-485, RS-422, Ethernet) и объединенных выводов дискретного входа относительно корпуса;

• • при помощи установки воспроизводить в течении одной минуты напряжение переменного тока с частотой 50 Гц и амплитудой не менее 2000 В между соединенными вместе цепями питания, а также соединенными вместе портами дискретного выхода (при наличии в модификации) относительно корпуса.

Результаты проверки считают удовлетворительными, если во время испытаний не было искрения, пробивного разряда или повторяющихся пробоев, сопровождаемых резким возрастанием тока в испытуемой цепи.

• 7.4.2  Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции между соединенными (закороченными) входными цепями интерфейсов (испытания проводят отдельно для интерфейсов RS-485, RS-422, Ethernet) и корпусом, между цепями питания и корпусом, между цепями дискретных входов/выходов и корпусом проводят при помощи мегаомметра в следующей последовательности:

• • отключить питание Устройства;

• • отключить Устройство от внешних устройств;

• • отсоединить все кабели, связывающие Устройство с питающей сетью;

  					АДМШ.465614.001МП (версия 01.20)	Лист
  						14
  Изм.	Лист	№ документа	Подпись	Дата

• измерить поочередно сопротивление изоляции с помощью мегаомметра с напряжением 500 В между несвязанными цепями Устройства в контрольных точках.

Несвязанными цепями являются цепи питания, цепи дискретных входов/выходов, цепи портов связи RS-485, RS-422, Ethernet

Результаты испытания считаются положительными, если измеренное значение электрического сопротивления составляет не менее 20 МОм.

• 7.5 Проверка метрологических характеристик

7.5.1 Проверка абсолютной среднесуточной погрешности хода часов за сутки без внешней синхронизации

В качестве источника времени используется сервер, имеющий синхронизацию по сигналу GPS. Схема для проверки пределов допускаемой абсолютной среднесуточной погрешности хода часов УСПД без внешней синхронизации приведена на рисунке 10.

GPS

Источник воемени

Синхоонизиоуемое vctdobctbo

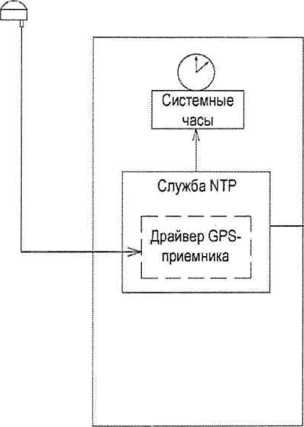

Рисунок 10 - Схема для проверки пределов допускаемой абсолютной среднесуточной погрешности хода часов УСПД без внешней синхронизации

7.5.1.1   Синхронизируется время в УСПД с точным временем компьютера, для этого

следует выполнить следующие действия:

• •    провести соединение с «УСПД 248М2.АТЛАС» (1Р-адрес, например, 172.16.51.151) по протоколу SSH с помощью программы «РиТТУ» (см. рисунок 11);

• •    в открывшемся окне, дважды нажав левой клавишей «мыши», выделяем УСПД с нужным IP-адресом, или, нажав левой клавишей «мыши» один раз, нажимаем на кнопку «Соединиться»;

  					АДМШ.465614.001МП (версия 01.20)	Лист
  						15
  Изм.	Лист	№ документа	Подпись	Дата

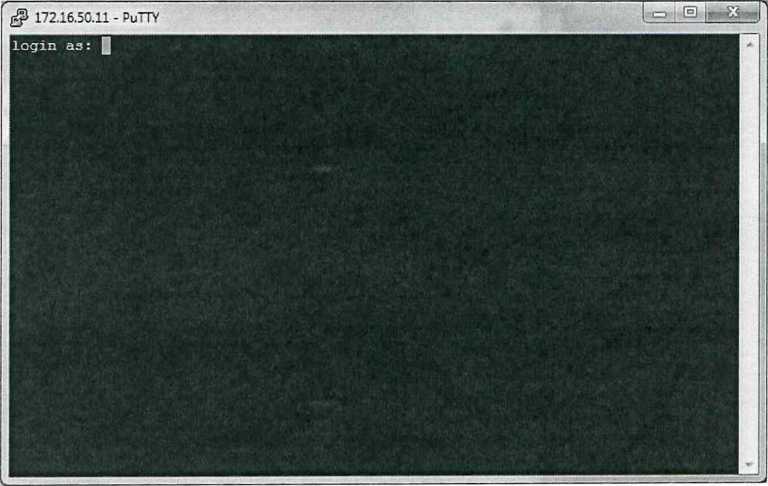

Рисунок 11 - Окно программы «PuTTY»

• •    в открывшемся окне «172.16.51.151 -PuTTY» осуществляем ввод имени и пароля пользователя (atlas, atlas);

• •    - в этом же окне, перейти в режим «super user»: ввод команды su (в строке atlas@uspd-atlas: ~ $) и ввод пароля: atlas (см. рисунок 12);

Рисунок 13 - Проверка конфигурации службы NTP с сервером 172.16.80.149

• проверяем статус синхронизации времени на «УСПД.248М2.АТЛАС» (IP 172.16.51.151) с помощью команды ntpq -р (см. рисунок 14).

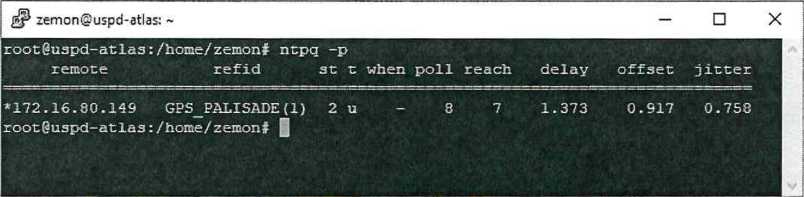

Рисунок 14 - Проверка статуса синхронизации времени

• выключение (systemctl stop ntp) и проверка состояния (ntpq -р) службы NTP: ntpq: read: Connection refused - служба не работает (см. рисунок 15).

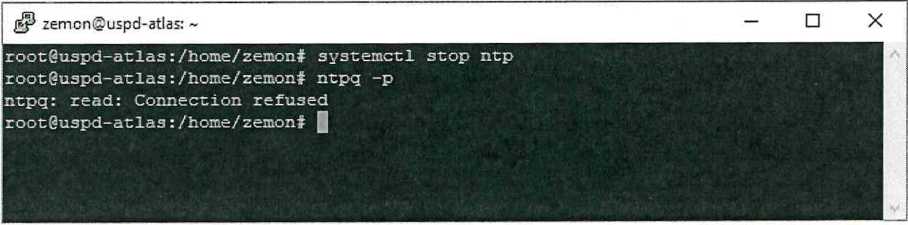

Рисунок 15 - Проверка отключения службы NTP

Оставляем УСПД на 24 часа, по истечении этого времени следует настроить службу NTP для синхронизации со своими системными часами, это позволит увидеть разницу по времени

между УСПД и сервером. В противном случае при запуске служба NTP сразу редактирует время на УСПД.

Для этого требуется отредактировать конфигурационный файл службы NTP (nano /etc/ntp.conf): раскомментировать или добавить строчку server 127.127.1.0 prefer (рисунок 16).

zemcn@uspd-atlas: ~                     —     □ X

root@uspd-atlas:/home/zemon# nano /etc/ntp.conf§

Рисунок 16 - Вход в редактор файла ntp.conf

Отредактированный файл ntp.conf представлен на рисунке 17.

server 172.16.80.149 iburst minpoll 1 maxpoll 1

server 127.127.1.0 prefer]]

^statistics loopstats peerstats clockstats [^restrict 127.0.0.1

^restrict ::1

Idriftfile /var/lib/ntp/ntp.drift

tinker panic 0

llogfile /var/log/ntp.log -v

Igps

^server 127.127.20.0 prefer mode 17 iburst minpoll 1 maxpoll 1

Ifudge 127.127.20.0 time2 0.430

#pps

^server 127.127.22.0 iburst minpoll 1 maxpoll 1

Ifudge 127.127.22.0 flag2 0 flag3 0

Itos mindist 0.050

^interface ignore all

Istepout 30

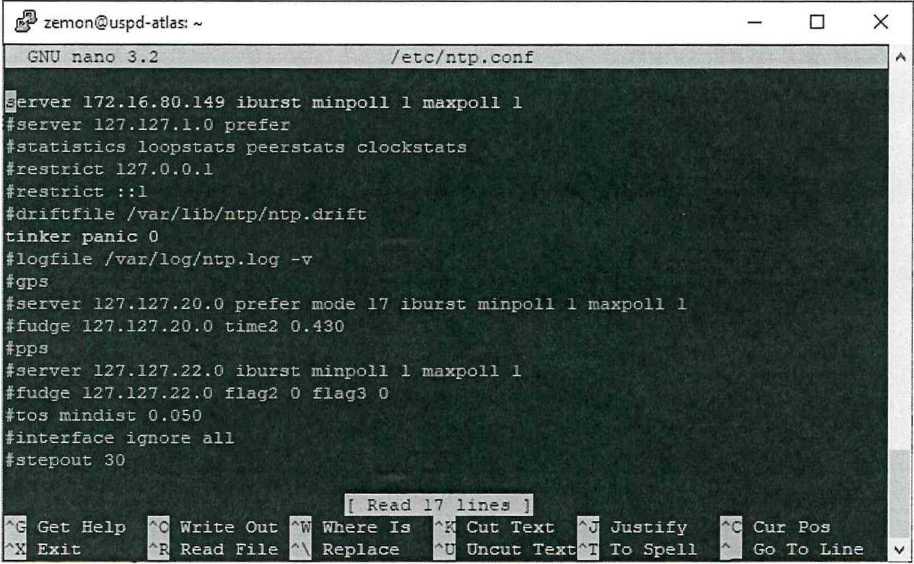

Рисунок 17 - Отредактированный файл ntp.conf

7.5.1.3 Через 24 часа необходимо запустить службу NTP и проверить статус синхронизации времени (см. рисунок 18).

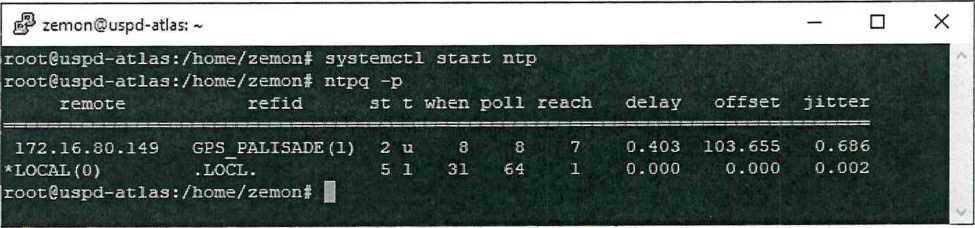

Рисунок 18 - Запуск и проверка статуса синхронизации службы NTP

Разница времени УСПД со временем сервера составляет 103.655мс (это видно по значениям в поле «offset»).

Абсолютная погрешность хода часов без внешней синхронизации будет определяться разницей значений в поле «offset» через 24 часа после отключения службы NTP (см рисунки 5 и 9) и составит 102,738мс (103,655-0,917=102,738).

После завершения испытаний необходимо вернуть настройки файла ntp.conf в первоначальное состояние, для чего следует выполнить команду nano /etc/ntp.conf и закомментировать (добавить в начале строки «#») строку #server 127.127.1.0 prefer (рисунок 19).

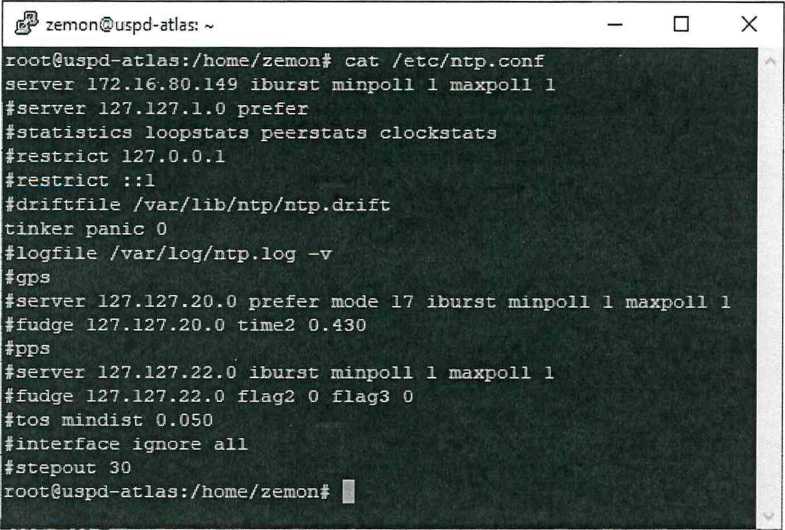

Рисунок 19 - Содержимое файла ntp.conf

Далее необходимо перезапустить службу NTP, выдав команду systemctl restart ntp (см. рисунок 20).

zemcn^uspd-atlss: ~                                —     □ X

root@uspd-atlas:/home/zemon# systemctl restart ntp root@uspd-atlas:/home/zemon# |

Рисунок 20 - Перезапуск службы NTP

Испытания при проверке пределов допускаемой абсолютной среднесуточной погрешности хода часов при отсутствии внешней синхронизации считаются успешными, если значение коррекции времени УСПД не превышает ± 3 секунды.

• 7.5.2 Проверка пределов допускаемой абсолютной погрешности измерения температуры «температурным» контроллером в диапазоне рабочих температур УСПД

Порядок проведения проверки:

• •    собрать схему, поместив термометр и 2 внешних датчика температуры в климатическую камеру

• •    включить ПК и подать питание на встроенный контроллер температуры (подать

  					АДМШ.465614.001МП (версия 01.20)	Лист
  						19
  Изм.	Лист	№ документа	Подпись	Дата

питание на УСПД);

на ПК запустить программу «АРМ Телемеханика» в соответствии с Руководством оператора RU. 17683977.20030-03 34 01 «АРМ Телемеханика» (версия 2.6.12);

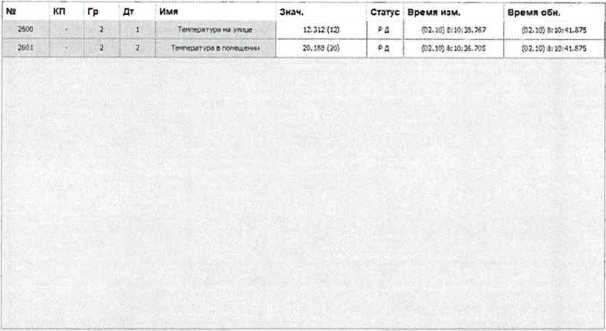

окно с показаниями датчиков температуры будет иметь вид, представленный на рисунке 21 (для примера- датчики температуры размещены на улице и в помещении). При размещении в климатической камере внешние датчики температуры УСПД показывают

одинаковую температуру;

Jf .

ft riwutUinf           X &АШТМ7.2Л         1

С Н= О 172.!6.S:.171X0<!0/inm.-1ogin.cgi

□ X

ТЕКУЩИЕ ЗНАЧЕНИЯ ТИ (спстгмпмй капал - S : " pile" )

Результаты испытания считают удовлетворительными, если все полученные значения абсолютной погрешности измерения температуры окружающей среды находятся в пределах ±0,5°С.

Результаты поверки Устройства оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке.

При положительном результате поверки Устройства удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

При отрицательном результате поверки Устройство не допускается к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке»^аннулируется, выписывается «Извещение о непригодности» или делается соответствующ

Начальник отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора 206.1/1

ФГУП «ВНИИМС»

21
