Методика поверки «ГСИ. АНАЛИЗАТОРЫ ГАРМОНИК И ФЛИКЕРА DPA 500N, DPA 500N1, DPA 503N» (РТ-МП-5360-551-2018)

ФЕДЕРАЛЬНОЕ Al ЕПГС1 ВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

АНАЛИЗАТОРЫ ГАРМОНИК И ФЛИКЕРА

DPA 500N, DPA 500N1, DPA 503N

Методика поверки

РТ-МП-5360-551-2018

г. Москва

2018 г.

Настоящая методика поверки распространяется на анализаторы гармоник и фликера DPA 500N. DPA 500NI, DPA 503N (далее - анализаторы), изготовленные фирмой «АМЕТЕК CTS GmbH», Швейцария и устанавливает операции при первичной и периодической поверке.

Интервал между поверками - 1 год.

• 1.1 При проведении поверки выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки анализаторы признают непригодным и их поверку прекращают.

• 1.3 Поверка анализаторов, используемых для измерений (воспроизведений) меньшего числа величин или на меньшем числе поддиапазонов измерений, допускается на основании письменного заявления владельца, оформленного в произвольной форме. Соответствующие записи должны быть сделаны в свидетельстве о поверке.

• 2.1 При проведении поверки анализаторов должны применяться основные средства поверки (эталоны), указанные в таблице 2.

• 2.2 Для определения условий проведения поверки используют вспомогательные средства поверки, указанные в таблице 3.

• 2.3 Допускается применение не приведённых в таблицах 2 и 3 средств поверки, но обеспечивающих определение метрологических характеристик поверяемых анализаторов и условий проведения поверки с требуемой точностью.

• 2.4 Все применяемые средства поверки должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации).

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

К поверке анализаторов допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства поверки и настоящую методику поверки.

• 4.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 4.2 При проведении поверки анализаторов необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на поверочную установку и поверяемый анализатор.

• 4.3 К работам по поверке анализаторов следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку анализаторов, должен иметь квалификационную группу по электробезопасности не ниже третьей.

При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C............................................................23±5

• - относительная влажность окружающего воздуха. %...................................от 30 до 80

• 6.1 Выдержать анализатор при температуре, указанной в пункте 5 настоящей методики, в течение 30 мин.

• 6.2 Анализатор и средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

• 6.3 Подключить средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в эксплуатационной документации на них.

• 6.4 Проверить условия поверки по пункту 5 настоящей методики.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 При проведении внешнего осмотра проверяется:

• - комплектность анализатора в соответствии с руководством по эксплуатации;

• - отсутствие повреждений на разъемах;

-отсутствие механических повреждений корпуса, соединительных элементов, нарушающих работу анализатора или затрудняющих поверку.

• 7.1.2 Анализаторы, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются.

• 7.2.1 Для идентификации данных программного обеспечения (ПО) необходимо зайти в меню «Info», подменю «About».

• 7.2.2 Идентификация ПО считается положительным, если полученные значение параметра «Идентификационное наименование ПО» соответствует приведенному в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения

Определение относительной погрешности измерений напряжения переменного тока проводят с помощью калибратора электрической мощности Fluke 6100А следующим образом:

-подключить калибратор электрической мощности Fluke 6100А к входам измерительного блока DPA 500N (DPA 500N1) анализатора в соответствии с рисунком 1;

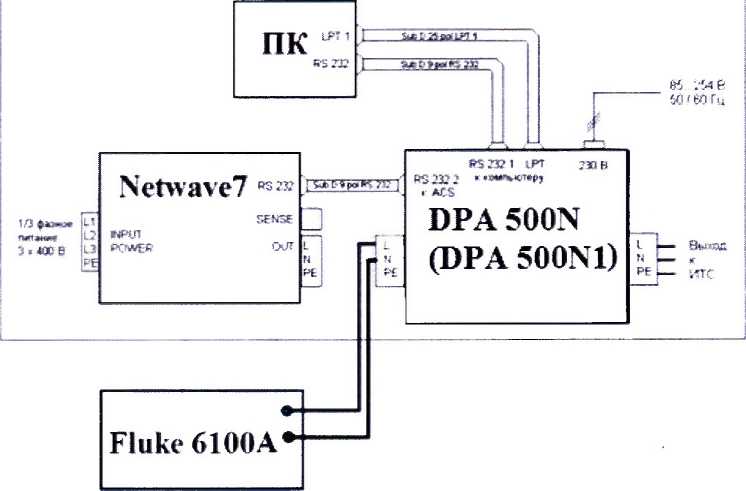

Рисунок 1 - Схема подключения к измерительному блоку для поверки режимов измерений однофазного измерительного блока DPA 500N (DPA 500N1)

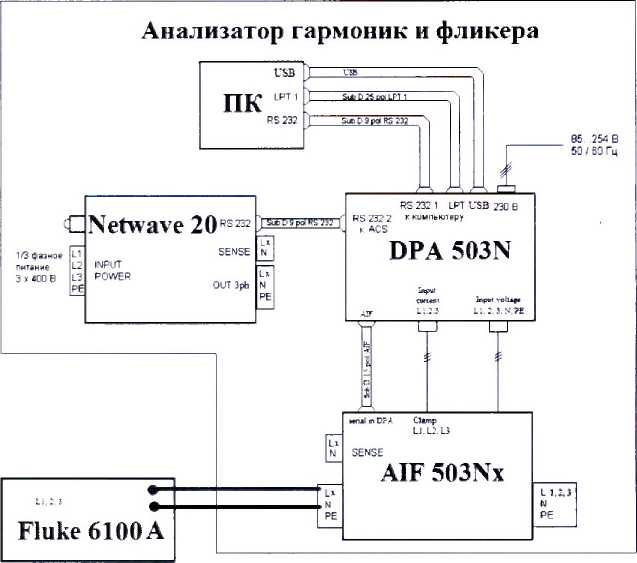

Рисунок 2 - Схема подключения к измерительному блоку для поверки режима измерений напряжения переменного тока трехфазного измерительного блока DPA 5O3N

• - последовательно задавая частоту выходного напряжения на калибраторе

электрической мощности Fluke 6100А равной 16;   100;   1000;   2500 Гц и

значение амплитуды 10 В, измеряют напряжение на анализаторе;

-для частоты 1000 и 2500 Гц на калибраторе Fluke 6100А задавать значения через 20 и 50 гармоники с амплитудой 10 В;

• - последовательно задавая выходное напряжения на калибраторе электрической мощности

Fluke 6100А равным 10;  100; 220; 300 В с частотой 50 Гц, измеряют выходное

напряжение на анализаторе;

-относительную погрешность измерений напряжения переменного тока определить по формуле (1):

(1)

где 5„_зм - относительная погрешность измерений напряжения переменного тока, %

Uyci - напряжение постоянного тока, задаваемое на калибраторе электрической мощности Fluke 6100А, В

Ь’изм. - измеренное анализатором напряжение переменного тока, В

Операции, описанные выше, выполнить при поверке трехфазного измерительного блока DPA 503N анализатора, подключая его в соответствии с рисунком 2. Для трехфазного измерительного блока относительную погрешность измерений напряжения переменного тока определять для каждой фазы LI, L2, L3.

Результаты поверки считают положительными, если относительная погрешность измерений напряжения переменного тока по каждой фазе не превышает ±0,2 %.

Определение абсолютной погрешности измерений силы переменного тока проводят с помощью калибратора электрической мощности Fluke 6100А следующим образом:

-подключить калибратор электрической мощности Fluke 6I00A к входам измерительного блока DPA 500N (DPA 500N1) анализатора в соответствии с рисунком 1, по умолчанию необходимо сделать 2 витка через токовые клещи;

• - если необходимо изменить количество витков, то в программе так же необходимо изменить количество витков “Number of turns” на соответствующее, по умолчанию установлено 2;

• - последовательно устанавливая выходной ток калибратора равным 0,1; 0,9; 1,1; 9; 10; 15; 20 А с частотой 50 Гц, измеряют силу переменного тока;

• - абсолютную погрешность измерений силы переменного тока определить по формуле (2):



(2)

где Д_нзм - абсолютная погрешность измерений силы переменного тока, А

1у_СТ. - сила переменного тока, задаваемая на калибраторе электрической мощности Fluke 6100А, А

1_И4М - измеренная анализатором сила переменного тока, А

Таблица 5 - Пределы допускаемой абсолютной погрешности измерений силы переменного тока

usb У

RS 232 J

a

n s

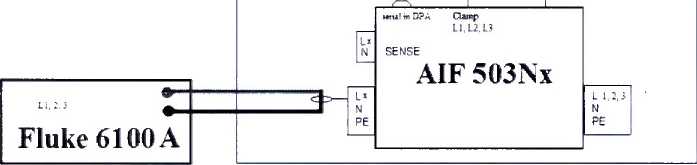

Рисунок 3 - Схема подключения к измерительному блоку для поверки режима измерений силы переменного тока трехфазного измерительного блока DPA 5O3N

Операции, описанные выше, выполнить при поверке трехфазного измерительного блока DPA 503N анализатора, подключая его в соответствии с рисунком 3. Для трехфазного измерительного блока абсолютную погрешность измерений силы переменного тока определять для каждой фазы LI, L2, L3.

Результаты поверки считают положительными, если абсолютная погрешность измерений силы переменного тока по каждой фазе не превышает значений, указанных в таблице 5.

Определение относительной погрешности измерений кратковременной дозы фликера проводят с помощью калибратора электрической мощности Fluke 6100А следующим образом:

-подключить калибратор электрической мощности Fluke 6100А к входам измерительного блока анализатора гармоник и фликера DPA 500N (DPA 500N1) в соответствии с рисунком 1;

-задать на калибраторе электрической мощности Fluke 6100А амплитудную модуляцию с несущей 50 Гц и уровнем 230 В;

- устанавливают частот) модуляции равной 8 Гц и. последовательно устанавливая значение амплитуды относительных изменений напряжения в соответствии с таблицей 6 с формой сигнала “Square" и “Duty Cycle" 50 %. проводят измерения.

Таблица 6 - Задаваемые значения амплитуды относительных изменений напряжения и соответствующие им значения кратковременной дозы фликера P_st

- относительную погрешность измерений кратковременной дозы фликера P_st по формуле (3):

8_Psl =    ~^Р»°" . ЮО %                                 (3)

где 5p_st - относительная погрешность измерений кратковременной дозы фликера P_st, % ?ном - кратковременная доза фликера P_st, задаваемая с калибратора электрической мощности Fluke 6100А

Рнзм. - измеренная анализатором кратковременной дозы фликера P_S1

Операции, описанные выше. выполнить при поверке трехфазного измерительного блока DPA 503N анализатора, подключая его в соответствии с рисунком 2. Для трехфазного измерительного блока относительную погрешность измерений кратковременной дозы фликера P_st определять для каждой фазы LI, L2, L3.

Результаты поверки считаются положительными, если относительная погрешности измерений кратковременной дозы фликера P_st по каждой фазе не превышает ±5 %.

Определение абсолютной погрешности воспроизведений напряжения переменного тока проводят с помощью мультиметра 3458А следующим образом:

-подключить мультиметр 3458А к выходам измерительного блока анализатора гармоник и фликера DPA 500N (DPA 500N1), в соответствии с рисунком 4;

-последовательно задавая значения напряжения на анализаторе равными 1, 10, 100, 220. 300 В с частотой 50 Гц, измерить выходное напряжение с помощью мультиметра 3458А;

- абсолютную погрешность воспроизведения напряжения переменного тока определить по формуле (4):

где Двосир - абсолютная погрешность воспроизведения напряжения переменного тока, В

Ьвоспр   -  напряжение переменного тока, задаваемое на   испытуемом

анализаторе, В

и_изм.   -   измеренное   мультиметром 3458А напряжение   переменного

тока. В

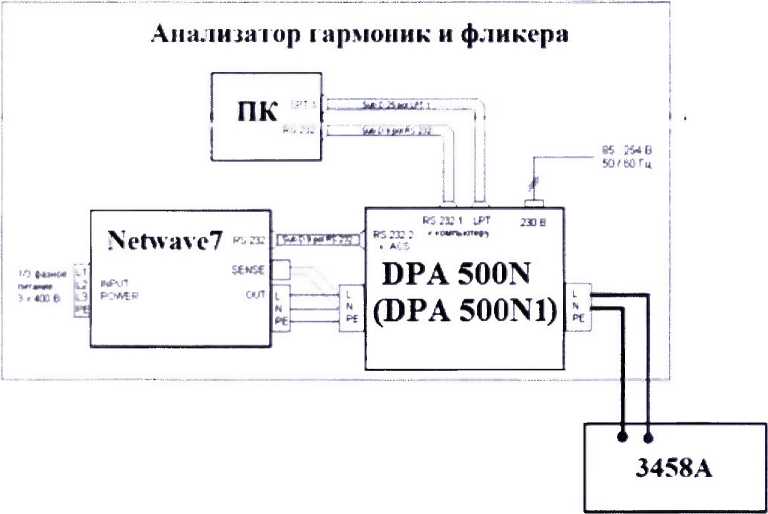

Рисунок 4 - Схема подключения к измерительному блоку для поверки режимов воспроизведений однофазного измерительного блока DPA 500N (DPA 500N1)

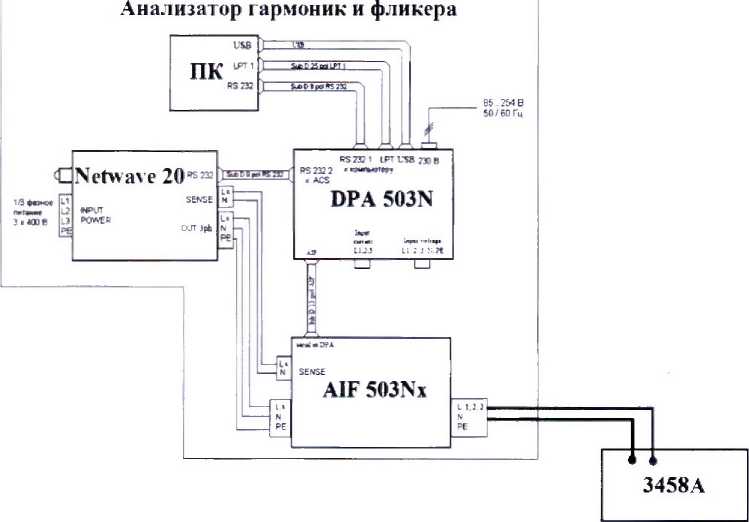

Рисунок 5 - Схема подключения к измерительному блоку для поверки режимов воспроизведений трехфазного измерительного блока DPA 503N

Операции. описанные выше, выполнить при поверке трехфазного измерительного блока DPA 503N анализатора, подключая его в соответствии с рисунком 5. Для трехфазного измерительного блока абсолютную погрешность воспроизведения напряжения переменного тока определять для каждой фазы LI, L2, L3.

Результаты поверки считают положительными, если абсолютная погрешность воспроизведения напряжения переменного тока по каждой фазе не превышает ±(0,005 U+0,075) В. где U - установленное значение напряжения, В.

Определение относительной погрешности установки частоты выходного напряжения проводят с помощью мультиметра 3458А следующим образом:

• - подключить мультиметр 3458А к выходам измерительного блока анализатора гармоник и фликера DPA 500N (DPA 500N1) в соответствии с рисунком 4;

• - последовательно устанавливая частоту выходною напряжения равной 10; 30; 50; 60; 80 Гц при уровне напряжения переменного тока 20 В, измеряют частоту выходного напряжения;

• -   относительную погрешность установки частоты выходного напряжения определить по формуле (5):

~' г(5) ^гизм.

где 5_уст. - относительная погрешность установки частоты выходною напряжения, fy_CT. - частота, установленная на анализаторе, Гц f«M. - частота, измеренная мультиметром 3458А, Гц

Операции, описанные выше, выполнить при поверке трех фазного измерительного блока DPA 503N анализатора, подключая его в соответствии с рисунком 5. Для трехфазного измерительного блока относительную погрешность воспроизведения частоты определять для каждой фазы LI, L2, L3.

Результаты поверки считают положительными, если относительная погрешность установки частоты выходного напряжения по каждой фазе не превышает ±1 • 10’⁴.

• 8.1 Результаты поверки оформляются в соответствии с действующими нормативными правовыми документами.

• 8.2 Знак поверки наносится в месте, установленном в описании типа анализаторов.

• 8.3 При несоответствии результатов поверки требованиям любого из пунктов настоящей методйки, свидетельство о поверке аннулируется и выписывается извещение о непригодности с

указанием причин.

А.Д. Чикмарев

Начальник лаборатории № 551

Ведущий инженер по метрологии лаборатории № 551
