Методика поверки «ГСИ. Сигнализаторы загазованности С3-Аi» (РТ-МП-6076-448-2019)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ

«ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

ФБУ «Ростест-Москва»

А.Д. Меньшиков

« 26 » июня 2019 г.

Государственная система обеспечения единства измерений

СИГНАЛИЗАТОРЫ ЗАГАЗОВАННОСТИ C3-Ai

Методика поверки

РТ-МП-6076-448-2019 г. Москва

2019 г.

Настоящая методика поверки распространяется на сигнализаторы загазованности C3-Ai. изготавливаемые ООО «ЦИТ-Плюс», г. Саратов и устанавливает порядок и методы их первичной и периодической поверок.

Интервал между поверками - один год.

• 1.1 При проведении поверки выполняют следующие операции:

• - внешний осмотр, п. 6.1:

• - опробование, п. 6.2:

• - подтверждение соответствия программного обеспечения, п. 6.3;

• - определение метрологических характеристик, п. 6.4.

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства измерений и вспомогательное оборудование, указанные в таблице 1.

Таблица 1 - Средства поверки

• 2.2 Допускается применение других средств измерений, не приведённых в таблице 1, но обеспечивающих определение метрологических характеристик поверяемых сигнализаторов с требуемой точностью.

• 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, а стандартные образцы - действующие паспорта, кроме помеченных в таблице 1 знаком «*».

При проведении поверки должны соблюдаться следующие требования безопасности:

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утверждённым приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. №116.

• 3.4 Не допускается сбрасывать газовые смеси в атмосферу рабочих помещений.

4 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

Перед проведением поверки баллоны с ГС должны быть выдержаны в помещении, в котором проводят поверку, в течение 24 часов, поверяемый сигнализатор - в течение 2 часов.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают соответствие следующим требованиям:

• - отсутствие повреждений корпуса сигнализатора и сетевого кабеля, влияющих на работоспособность:

• - исправность органов управления и четкость надписей на лицевой панели сигнализатора:

• - соответствие маркировки требованиям руководства по эксплуатации;

• - пломбы, препятствующие доступ к узлам настройки и элементам конструкции, не должны быть нарушены.

• 6.1.2 Результаты внешнего осмотра сигнализатора считаются положительными, если они соответствуют перечисленным выше требованиям.

• 6.2 Опробование

• 6.2.1. При опробовании проверяют общее функционирование сигнализатора, для чего на сигнализатор подается электрическое питание, после чего автоматически запускается процедура тестирования. По окончании процедуры тестирования сигнализатор переходит в режим контроля.

• 6.2.2. Результат опробования считают положительным, если:

• - во время тестирования отсутствуют сообщения об отказах (мигание или свечение индикатора «Газ» или «Отказ»):

• - после окончания времени прогрева сигнализатор переходит в режим контроля (индикатор «Питание» светится постоянно);

• - органы управления сигнализатора функционируют.

• 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО сигнализатора, номер версии указан на корпусе сигнализатора;

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа сигнализатора (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа сигнализатора (приложение к Свидетельства об утверждении типа).

• 6.4 Определение метрологических характеристик

  • 6.4.1 Определение абсолютной погрешности срабатывания сигнализатора

Определение абсолютной погрешности срабатывания сигнализатора проводят в следующем порядке:

• - собирают схему проведения поверки согласно рисунку Б.1 (приложения Б):

• - на датчик сигнализатора подают ГС (таблицы Al. А2 приложения А. соответственно определяемому компоненту) в последовательности ПГС №1 - ПГС №2 (для сигнализаторов СЗ-1-1 Ai и СЗ-1-1 Ai/485) с расходом равным (0.3±0.1) дм '/мин или ПГС №1 - ПГС №2 - ПГС №3 -ПГС №4 (для сигнализаторов C3-2-2Ai и C3-2-2Ai/485) с расходом равным (0.5±0.1) дм³/мин:

• - при подаче ПГС №1. соответствующей нижнему пределу диапазона допускаемой абсолютной погрешности срабатывания сигнализаторов по уровню «Порог» (СЗ-1-lAi и СЗ-1-lAi/485) и «Порог 1» (C3-2-2Ai и СЗ-2-2А1/485), в течение 30 секунд световая и звуковая сигнализация должны отсутствовать. При подаче ПГС №2. соответствующей верхнему пределу диапазона допускаемой абсолютной погрешности срабатывания сигнализаторов по уровню «Порог» и «Порог 1», должно:

• - для сигнализаторов СЗ-1-lAi и СЗ-1-1 Ai/485. в течение 15 секунд должно произойти включение световой (индикатор светится постоянно) и звуковой сигнализации (периодический: сигнал/пауза);

• - для сигнализаторов C3-2-2Ai и C3-2-2Ai/485. в течение 60 секунд должно произойти включение световой (мигание индикатора) и звуковой сигнализаций (четыре коротких сигнала/пауза);

• - при подаче ПГС №3. соответствующей нижнему пределу диапазона допускаемой абсолютной погрешности срабатывания сигнализаторов C3-2-2Ai и C3-2-2Ai/485 для уровня «Порог 2». состояние световой и звуковой сигнализации не должно измениться;

• - при подаче ПГС №4. соответствующей верхнему пределу диапазона допускаемой абсолютной погрешности срабатывания сигнализаторов C3-2-2Ai по уровню «Порог 2». в течение 60 секунд состояние световой и звуковой сигнализации должно измениться: индикатор светится постоянно и звуковой сигнал - длинный сигнал/пауза.

Результат определения абсолютной погрешности срабатывания сигнализаторов считают положительным, если:

• - абсолютная погрешность во всех точках поверки не превышает пределов, указанных в таблице В.1 приложения В:

выполняется указанная последовательность включений световой и звуковой сигнализаций.

• 6.4.2 Определение времени срабатывания сигнализации

Определение времени срабатывания сигнализаторов проводят одновременно с определением основной абсолютной погрешности сигнализаторов по п. 6.4.1 при подаче ПГС №2 (для сигнализаторов СЗ-1-lAi и СЗ-1-1 Ai/485) и ПГС №4 (для сигнализаторов C3-2-2Ai и СЗ-2-2А1/485).

В момент срабатывания сигнализации по уровню «Порог» или «Порог 2» зафиксировать результат измерения по секундомеру.

Результат определения времени срабатывания сигнализатора считается положительным, если время срабатывания не превышает указанного в таблице В.1 приложения В.

• 7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме.

• 7.2 Сигнализаторы, удовлетворяющие требованиям настоящей методики, признаются годными и допускаются к применению. Результаты поверки удостоверяются свидетельством о поверке согласно действующим нормативным правовым документам.

Знак поверки наносится на свидетельство о поверке.

• 7.3 При отрицательных результатах поверки выдаётся извещение о непригодности с указанием причин.



  А.Г. Дубинчик

  А.В. Аникин

Начальник лаборатории № 448

ФБУ «Ростест-Москва»

Ведущий инженер по метрологии лаб. № 448

ФБУ «Ростест-Москва»

Технические характеристики газовых смесей, используемых при поверке сигнализаторов C3-Ai

Таблица А1

Таблица А2

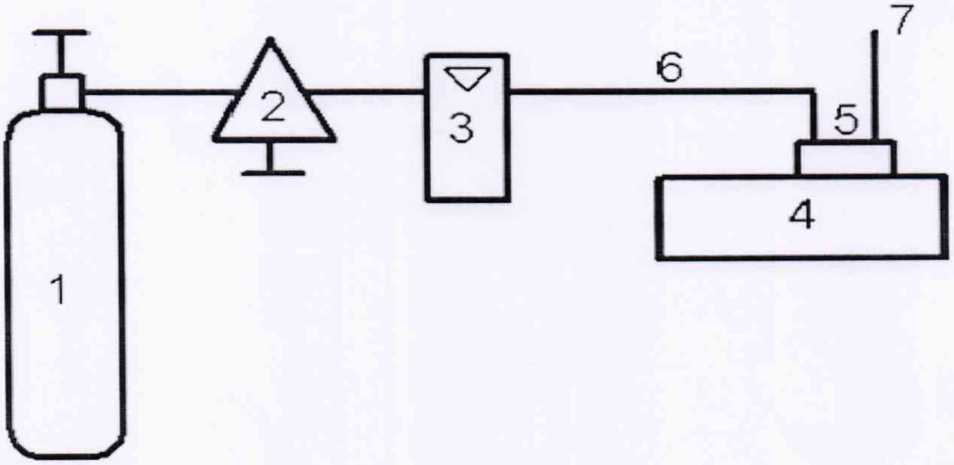

• 1 - баллон с ПГС;

• 2 - редуктор газовый:

• 3 - ротаметр:

• 4 - сигнализатор;

• 5 - насадка для подачи ПГС;

• 6 - трубка ПВХ:

• 7 - выход ПГС.

Рисунок Б1. Схема подачи газовых смесей, используемых при поверке сигнализаторов C3-Ai

Метрологические характеристики сигнализаторов C3-Ai

Таблица BI
