УТВЕРЖДАЮ

Руководитель ГЦИ СИ -

УТВЕРЖДАЮ ДадЙзЗн^й^$^ЯИ СИ  «Воейтест» 32 ГЙИЙИ МО РФ

I ж Ц

<____VAv

■■■

/

С. И. Донченко _ 2009 г.

ИНСТРУЦИЯ

Генераторы сигналов произвольной формы серии AWG 7000В (AWG 7061В, AWG 7062В, AWG 7121В, AWG 7122В) компании «Tektronix, Inc.», США

Методика поверки г. Мытищи

2009 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на генераторы сигналов произвольной формы серии AWG 7000В (AWG 7061В, AWG 7062В, AWG 7121В, AWG 7122В) (далее по тексту - генераторы), изготовленных компанией «Tektronix, Inc.», США, и устанавливает порядок и объем их первичной и периодической поверки.

  • 1.2 Межповерочный интервал - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки должны выполняться операции, указанные в табл. 1. Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

ввозе импорта (после ремонта)

периодической поверке

1. Внешний осмотр

8.1

Да

Да

2. Опробование

8.2

Да

Да

3 Определение метрологических характеристик

8.3

3.1 Определение погрешности по частоте внутреннего опорного генератора

8.3.1

Да

Да

3.2 Определение погрешности установки базового смещения

8.3.2

Да

Да

3.3 Определение погрешности установки амплитуды

8.3.3

Да

Да

3.4 Определение относительного уровня гармонических искажений синусоидального сигнала

8.3.4

Да

Да

3.5 Определение относительного уровня негармонических искажений синусоидального сигнала

8.3.5

Да

Да

3.6 Определение относительного уровня фазовых шумов

8.3.6

Да

Да

3.7 Определение диапазона и погрешности установки логических уровней напряжения на выходе цифровых каналов

8.3.7

Да

Да

3.8 Определение погрешности установки времени задержки на выходе цифровых каналов

8.3.8

Да

Да

3.9 Определение погрешности установки напряжения постоянного тока

8.3.9

Да

Да

Примечание - при получении отрицательного результата при проведении хотя бы одной операции поверка прекращается.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны применяться средства измерений, указанные в табл. 2.

    Таблица 2

    № пункта методики поверки

    Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

    8.2

    Осциллограф цифровой DL9240 (диапазон частот от 0 до 1500 МГц; диапазон измеряемых напряжений от 0,002 до 150 В, пределы допускаемой относительной погрешности измерений по временной оси ±(0,001% + Юпс + время на 1 выборку), пределы допускаемой относительной погрешности измерений по вертикальной оси ± 1,5%).

    8.3.1

    Частотомер универсальный 43-86: диапазон частот от 0,1 Гц до 100 МГц, пределы допускаемой относительной погрешности измерений частоты ±2-10'1 2 3 4 5.

    8.3.2, 8.3.3,

    8.3.7, 8.3.9

    Мультиметр В7-64, пределы допускаемой относительной погрешности измерений напряжения постоянного тока в диапазоне от 1 мкВ до 12,5В ± 0,005 %.

    8.3.4, 8.3.5,

    8.3.6

    Анализатор спектра в реальном масштабе времени RSA3308B, диапазон рабочих частот до 8 ГГц

    8.3.8

    Осциллограф стробоскопический CSA8200 с модулем 8ОЕОЗ, полоса пропускания 20 ГГц, пределы допускаемой абсолютной погрешности измерений временных интервалов более 200 пс ± (0,1 % + 8 пс).

    Вместо указанных в таблице 2 средств поверки допускается применять другие

аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

  • 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений поверены и иметь свидетельства о поверке или оттиск поверочного клейма на приборе или технической документации.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 При подготовке к поверке выполнить следующие операции:

  • - выдержать приборы в условиях, указанных в п.п. 6.1, в течение 1 ч;

  • - выполнить операции, оговоренные в технической документации изготовителя на поверяемый генератор по его подготовке к поверке;

  • - выполнить операции, оговоренные в ТД на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев приборов для установления их рабочего режима.

8. ПРОВЕДЕНИЕ ПОВЕРКИ 8.1 Внешний осмотр
  • 8.1.1 При внешнем осмотре установить соответствие генератора требованиям технической документации изготовителя. Проверить отсутствие механических повреждений и ослабление элементов конструкции, четкость обозначений, чистоту и исправность разъемов.

При наличии дефектов (механических повреждений), генератор дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

8.2 Опробование
  • 8.2.1  Подготовить генератор к работе в соответствии с технической документацией изготовителя. Проверить отсутствие сообщений о неисправности в процессе загрузки генератора.

  • 8.2.2 Провести полную диагностику генератора. Для этого в меню выбрать System > Diagnostics. Отметить галочкой все процедуры диагностики и нажать на кнопку Execute.

  • 8.2.3  Провести калибровку генератора. Для этого в меню выбрать System > Calibration и нажать на кнопку Execute.

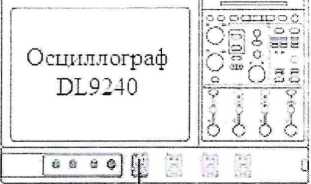

  • 8.2.4 Для проверки работы органов управления генератора собрать измерительную схему в соответствии с рисунком 1.

    Г енератор серии AWG7000B

    Рисунок 1

  • 8.2.5  Подать с генератора сигнал на измерительный канал осциллографа.

  • 8.2.6 Изменяя значения параметров сигнала органами управления генератора убедиться, что отображаемый сигнал на осциллографе изменяется соответсвующим образом.

Результаты опробования считать положительными, если в процессе загрузки, диагностики и калибровки отсутствуют сообщения о неисправности, органы управления исправно работают, в противном случае генератор бракуется и отправляется в ремонт.

  • 8.3 Определение метрологических характеристик

8.3.1 Определение погрешности по частоте внутреннего опорного генератора
  • 8.3.1.1  Собрать измерительную схему в соответствии с рисунком 2.

  • 8.3.1.2  Сбросить настройки генератора, для этого нажать на кнопку Factory Default.

  • 8.3.1.3  После установление показаний частотомера измерить частоту сигнала поступающего с выхода «10 MHz» генератора.

  • 8.3.1.4  Записать измеренное значение частоты в таблице 3.

Таблица 3

Частота опорного генератора, МГц

Измеренное значение, МГц

Минимальное допускаемое значение, МГц

Максимальное допускаемое значение, МГц

10,00000

9,99998

10,00002

  • 8.3.1.5 Результаты поверки считать положительными, если измеренное значение частоты опорного генератора находится в пределах, указанных в таблице 1. В противном случае генератор бракуется и направляется в ремонт.

8.3.2 Определение погрешности установки базового смещения

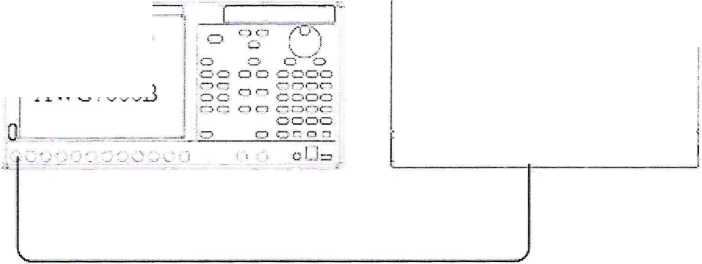

  • 8.3.2.1 Собрать измерительную схему в соответствии с рисунком 3.

    Вольтметр универсальный

    В 7-64

Рисунок 3

  • 8.3.2.2 Установить мультиметр в режим измерений напряжения постоянного тока.

  • 8.3.2.3 Сбросить настройки генератора, для этого нажать на кнопку Factory Default.

  • 8.3.2.4 Выбрать канал 1 генератора, для этого нажать на кнопку Chi Select.

  • 8.3.2.5 Включить генератор в режим генерирования сигнала без переменной составляющей dc_zero. Для этого выбрать в меню File > Open File. Открыть директорию C:\ProgramFiles\Tektronix\AWG\System\PV и выбрать файл pv_awg7000b.awg. Из открывшегося списка различных форм сигнала выбрать dcjzero.

  • 8.3.2.6 Установить на генераторе базовое смещение равное значению, указанному в первой строке таблицы 4.

Таблица 4

Базовое смещение, В

Измеренное значение, мВ

Минимальное допускаемое значение, мВ

Максимальное допускаемое значение, мВ

0,5

480

520

0,0

минус 10

10

минус 0,5

минус 520

минус 480

0,0 (опция 02, 06)

минус 10

10

  • 8.3.2.7 Измерить напряжение с помощью мультиметра и записать измеренное значение во второй столбец таблицы 4.

  • 8.3.2.8 Убедиться, что измеренное значение находится в допускаемых пределах.

  • 8.3.2.9 Повторить п.п. 8.3.2.6 - 8.3.2.8 для всех значений базового смещения указанных в первом столбце таблицы 4.

  • 8.3.2.10 Повторить п.п. 8.3.2.4 - 8.3.2.9 для каждого аналогового выхода генератора.

  • 8.3.2.11 Результаты поверки считать положительными, если измеренные значения базового смещения находятся в пределах, указанных в таблице 4. В противном случае генератор бракуется и направляется в ремонт.

8.3.3 Определение среднего уровня шума
  • 8.3.3.1  Собрать измерительную схему в соответствии с рис.З.

  • 8.3.3.2  Сбросить настройки генератора, для этого нажать на кнопку Factory Default.

  • 8.3.3.3 Выбрать канал 1 генератора, для этого нажать на кнопку Chi Select.

  • 8.3.3.4  Включить генератор в режим генерирования напряжения постоянного тока положительной полярности dc_plus. Для этого выбрать в меню File > Open File. Открыть директорию C:\ProgramFiles\Tektronix\AWG\System\PV и выбрать файл pv_awg7000b.awg. Из открывшегося списка различных форм сигнала выбрать dc_plus.

  • 8.3.3.5  Установить на генераторе значение амплитуды, указанное в первой строке таблицы 5.

Таблица 5

Амплитуда, мВ

Режим выхода

Измеренное значение U1, мВ

Измеренное значение U2, мВ

Минимальное допускаемое значение, мВ

Максимальное допускаемое значение, мВ

50

режим Direct D/А: выкл

46,5

53,5

200

режим Direct D/А: выкл

192

208

500

режим Direct D/А: выкл

483

517

1000

режим Direct

D/А: выкл

968

1032

2000

режим Direct D/А: выкл

1938

2062

50

режим Direct D/А: вкл

46,5

53,5

200

режим Direct D/А: вкл

192

208

1000

режим Direct D/А: вкл

968

1032

500 (опция 02,

06)

Чередование: выкл (опция 06)

488

512

1000 (опция 02, 06)

Чередование: выкл (опция 06)

978

1022

  • 8.3.3.6  Измерить напряжение U1 с помощью мультиметра и записать измеренное значение во второй столбец таблицы 5.

  • 8.3.3.7  Убедиться, что измеренное значение U1 находится в допускаемых пределах.

  • 8.3.3.8  Включить генератор в режим генерирования напряжения постоянного тока отрицательной полярности dc_minus.

  • 8.3.3.9  Установить на генераторе значение амплитуды, указанное в первой строке таблицы 5.

  • 8.3.3.10  Измерить напряжение на U2 с помощью мультиметра и записать измеренное значение в третий столбец таблицы 5.

  • 8.3.3.11  Убедиться, что измеренное значение U2 находится в допускаемых пределах.

  • 8.3.3.12  Повторить п.п. 8.3.3.5 - 8.3.3.11 для всех значений амплитуды, указанных в первом столбце таблицы 5.

  • 8.3.3.13  Повторить п.п. 8.3.3.3 - 8.3.3.12 для каждого аналогового выхода генератора.

  • 8.3.3.14  Результаты испытаний считать положительными, если измеренные значения U1 и U2 находятся в пределах, указанных в таблице 5. В противном случае генератор бракуется и направляется в ремонт.

  • 8.3.4 Определение относительного уровня гармонических искажений синусои

дального сигнала

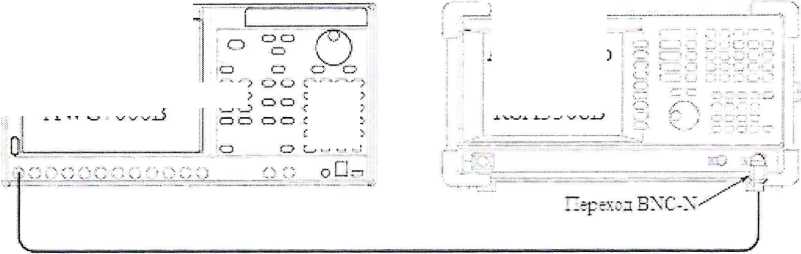

  • 8.3.4.1 Собрать измерительную схему в соответствии с рисунком 4.

    Генератор

    Анализатор

    серии

    спектра

    RSA3308B

    AWG'OOOB

    Рисунок 4

  • 8.3.4.2  Установите следующие настройки на анализаторе спектра:

а) Центральная частота: 1,5 ГГц

б) Полоса обзора: 3 ГТц

в) Полоса пропускания фильтра: 1 МГц

  • 8.3.4.3  Сбросить настройки генератора, для этого нажать на кнопку Factory Default.

    • 8.3.4.4

    • 8.3.4.5

    sine_32. Для

    C:\ProgramFiles\Tektronix\AWG\System\PV и выбрать файл pv_awg7000b.awg. Из от

Выбрать канал 1 генератора, для этого нажать на кнопку Chi Select. Включить генератор в режим генерирования синусоидального сигнала этого выбрать в меню File > Open File. Открыть директорию

крывшегося списка различных форм сигнала выбрать sine_32.

  • 8.3.4.6  На генераторе установить настройки, указанные в таблице 6.

Таблица 6

Модель

Режим вы

хода

Амплитуда, В

Частота дискретизации (частота следования сигнала)

Измеренное значение относительного уровня гармонических искажений

Допускаемое значение относительного уровня гармонических искажений

AWG712xB

режим Direct D/A:

выкл

1,0

12 ГТц (375 МГц)

-35 дБ

режим Direct D/A:

вкл

-42 дБ

AWG706xB

режим Direct D/A: выкл

6 ГГц (187,5 МГц)

-40 дБ

режим Direct D/A: вкл

-45 дБ

  • 8.3.4.7 Измерить относительные уровни гармонических искажений 2, 3, 4 и 5 гармоник синусоидального сигнала анализатором спектра с помощью маркеров.

  • 8.3.4.8  Записать максимальное значение из измеренных относительных уровней гармонических искажений в таблицу 6.

  • 8.3.4.9  Убедиться, что измеренное значение относительного уровня гармонических искажений не превышает допускаемого значения.

  • 8.3.4.10   Повторить п.п. 8.3.4.6 - 8.3.4.9 для всех настроек, указанных в таблице 6.

  • 8.3.4.11   Повторить п.п. 8.3.4.4- 8.3.4.10 для каждого аналогового выхода генератора.

  • 8.3.4.12  Результаты поверки считать положительными, если измеренные значения относительных уровней гармонических искажений не превышают допускаемых значений, указанных в таблице 6. В противном случае генератор бракуется и направляется в ремонт.

8.3.5 Определение относительного уровня негармонических искажений сину. соидального сигнала
  • 8.3.5.1  Собрать измерительную схему в соответствии с рис.4.

  • 8.3.5.2  Сбросить настройки генератора, для этого нажать на кнопку Factory Default.

  • 8.3.5.3  Выбрать канал 1 генератора, для этого нажать на кнопку Chi Select.

  • 8.3.5.4  Включить генератор в режим генерирования синусоидального сигнала sine_32. Для этого выбрать в меню File > Open File. Открыть директорию C:\ProgramFiles\Tektronix\AWG\System\PV и выбрать файл pv_awg7000b.awg. Из открывшегося списка различных форм сигнала выбрать sine_32.

  • 8.3.5.5  На генераторе и анализаторе спектра установить настройки, указанные в таблице 7.

Таблица 7

Модель

Настройки генератора

Настройки анализатора спектра

Измерен-ное значение негармонических искажений

Допускаемое значение негармонических искажений

Амплитуда, В

Частота дискретизации (частота следования сигнала)

Центральная частота,

ГГц

Обзор,

ГГц

пп фильтра, МГц

AWG712xB

1,0

12 ГГц (375 МГц)

1,5

3

1

-50 дБ

AWG706xB

6 ГГц (187,5 МГц)

  • 8.3.5.6  Измерить относительные уровни негармонических искажений синусоидального сигнала в диапазоне частот от 0 до 3 ГГц (для AWG712xB - до 6 ГГц) анализатором спектра с помощью маркеров.

  • 8.3.5.7  Записать максимальное значение из измеренных относительных уровней негармонических искажений в таблицу 7.

  • 8.3.5.8  Убедиться, что измеренное значение относительного уровня негармонических искажений не превышает допускаемого значения.

  • 8.3.5.9  Повторить п.п. 8.3.5.3 - 8.3.5.8 для каждого аналогового выхода генератора.

  • 8.3.5.10 Результаты поверки считать положительными, если измеренные значения относительного уровня негармонических искажений не превышает допускаемого значения, указанного в таблице 7. В противном случае генератор бракуется и направляется в ремонт.

8.3.6 Определение относительного уровня фазовых шумов
  • 8.3.6.1  Собрать измерительную схему в соответствии с рисунком 4.

  • 8.3.6.2  Сбросить настройки генератора, для этого нажать на кнопку Factory De fault.

  • 8.3.6.3  Выбрать канал 1 генератора, для этого нажать на кнопку Chi Select.

  • 8.3.6.4  Включить генератор в режим генерирования синусоидального сигнала sine_32. Для этого выбрать в меню File > Open File. Открыть директорию C:\ProgramFiIes\Tektronix\AWG\System\PV и выбрать файл pv_awg7000b.awg. Из открывшегося списка различных форм сигнала выбрать sine_32.

    8.3.6.5 таблице 8.

    На генераторе и анализаторе спектра установить настройки, указанные в

Таблица 8

Модель

Настройки генератора

Настройки анализатора спектра

Измеренное значе-ние относительного уровня фазовых шумов

Допускаемое значение относительного уровня фазовых шумов

Амплитуда, В

Частота дискретизации (частота следования сигнала)

Центральная частота,

МГц

Полоса обзора, кГц

ПП фильтра,

Гц

AWG712xB

1,0

12 ГГц (375 МГц)

375

50

100

-90 дБ/Гц

AWG706xB

6 ГГц

(187,5 МГц)

187,5

  • 8.3.6.6  Измерить относительный уровень фазовых шумов при отстройке 10 кГц с помощью анализатора спектра.

  • 8.3.6.7  Убедиться, что измеренное значение относительного уровня фазовых шумов не превышает допускаемого значения.

  • 8.3.6.8  Повторить п.п. 8.3.6.3 - 8.3.6.7 для каждого аналогового выхода генератора.

  • 8.3.6.9  Результаты поверки считать положительными, если измеренные значения относительного уровня фазовых шумов не превышают допускаемого значения, указанного в таблице 8. В противном случае генератор бракуется и направляется в ремонт.

8.3.7 Определение диапазона и погрешности установки логических уровней напряжения на выходе цифровых каналов
  • 8.3.7.1  Собрать измерительную схему в соответствии с рис.З.

  • 8.3.7.2  Сбросить настройки генератора, для этого нажать на кнопку Factory Default.

  • 8.3.7.3  Выбрать канал 1 генератора, для этого нажать на кнопку Chi Select.

  • 8.3.7.4  Включить генератор в режим генерирования цифрового сигнала marker_hi. Для этого выбрать в меню File > Open File. Открыть директорию C:\ProgramFiles\Tektronix\AWG\System\PV и выбрать файл pv_awg7000b.awg. Из открывшегося списка различных форм сигнала выбрать markerjhi.

  • 8.3.7.5  Установить на генераторе значение верхнего логического уровня напряжения, указанного в первой строке таблицы 9. В противном случае генератор бракуется и направляется в ремонт.

Таблица 9

Верхний уровень напряжения, В

Измеренное значение, мВ

Минимальное допускаемое значение, мВ

Максимальное допускаемое значение, мВ

1,4

1185

1615

0,0

минус 75

75

минус 0,9

1065

735

Нижний уровень напряжения, В

Измеренное значение, мВ

Минимальное допускаемое значение, мВ

Максимальное допускаемое значение, мВ

0,9

735

1065

0,0

минус 75

75

минус 1,4

минус 1615

минус 1185

  • 8.3.7.6  Измерить напряжение с помощью мультиметра и записать измеренное значение во второй столбец таблицы 9.

  • 8.3.7.7  Убедиться, что измеренное значение верхнего уровня напряжения находится в допускаемых пределах.

  • 8.3.7.8  Повторить п.п. 8.3.7.4 - 8.3.7.7 для всех значений верхнего уровня напряжения, указанных в первом столбце таблицы 9.

  • 8.3.7.9  Включить генератор в режим генерирования цифрового сигнала marker_low. Для этого выбрать в меню File > Open File. Открыть директорию C:\ProgramFiles\Tektronix\AWG\System\PV и выбрать файл pv_awg7000b.awg, Из открывшегося списка различных форм сигнала выбрать marker_low.

  • 8.3.7.10  Повторить п.п. 8.3.7.5 - 8.3.7.9 для всех значений нижнего уровня напряжения, указанных в первом столбце таблицы 9.

  • 8.3.7.11   Повторить п.п. 8.3.7.3 - 8.3.7.10 для каждого цифрового канала генератора.

  • 8.3.7.12  Результаты поверки считать положительными, если диапазон установки логических уровней напряжения соответствует всем позициям таблицы 9, измеренные значения верхнего и нижнего уровня напряжения находятся в пределах, указанных в таблице 9. В противном случае генератор бракуется и направляется в ремонт.

8.3.8 Определение погрешности установки времени задержки на выходе цифровых каналов

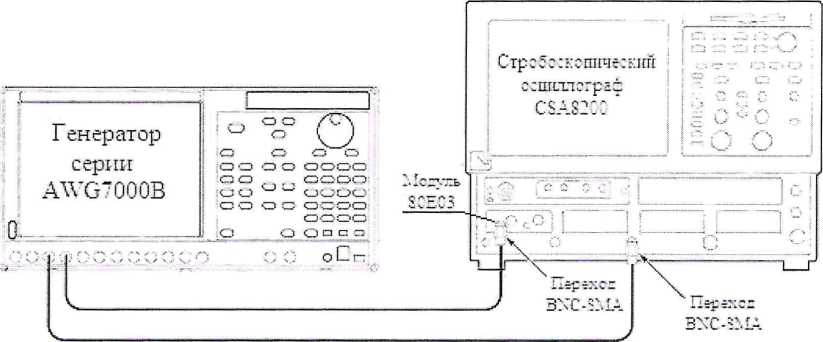

  • 8.3.8.1 Собрать измерительную схему в соответствии с рисунком 5.

Рисунок 5

  • 8.3.8.2  Установить следующие настройки на стробоскопическом осциллографе:

а) Коэффициент отклонения - 250 мВ/дел

б) Коэффициент развертки - 100 пс/дел

в) Режим запуска - внешний

г) Уровень запуска - 0 В

д) Событие запуска - перепад положительной полярности

е) Режим автоматических измерений - измерение времени задержки

  • 8.3.8.3  Сбросить настройки генератора, для этого нажать на кнопку Factory Default.

  • 8.3.8.4  Включить генератор в режим генерирования сигнала прямоугольной формы squarel. Для этого выбрать в меню File > Open File. Открыть директорию C:\ProgramFiles\Tektronix\AWG\System\PV и выбрать файл pv_awg7000b.awg. Из открывшегося списка различных форм сигнала выбрать squarel.

  • 8.3.8.5  Записать в память стробоскопического осциллографа форму отображаемого сигнала.

  • 8.3.8.6  Установить на генераторе значение времени задержки сигнала на выходе цифрового канала 1 - 150 пс.

  • 8.3.8.7  Измерить время задержки (на уровне 50% амплитуды) между сигналом поступающего с генератора и сигналом записанного в память осциллографа в п.8.10.5.

  • 8.3.8.8  Убедиться, что измеренное значение времени задержки находится в пределах от 92,5 пс до 207,5 пс.

  • 8.3.8.9  Повторить п.п. 8.3.8.4 - 8.3.8.8 для каждого цифрового канала генератора.

  • 8.3.8.10 Результаты поверки считать положительными, если измеренные значения времени задержки находятся в пределах от 92,5 пс до 207,5 пс. В противном случае генератор бракуется и направляется в ремонт.

8.3.9 Определение погрешности установки напряжения постоянного тока

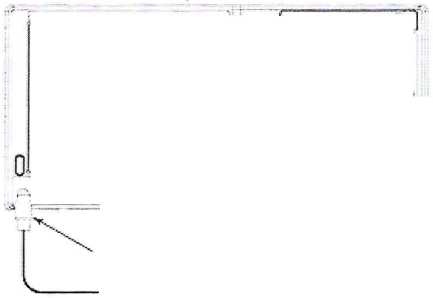

8.3.9.1 Собрать измерительную схему в соответствии с рисунком 6.

о о

ООО о ооо о' оооо оооо-

ООО о

Выходные контакты

напряжения

постоянного тока

Рисунок 6

Вольтметр В7-64

с-

©

з________________________________У

____________________У

  • 8.3.9.2  Установить мультиметр в режим измерений напряжения постоянного тока.

  • 8.3.9.3  На генераторе в меню Settings выбрать подменю DC Outputs.

  • 8.3.9.4  В подменю DC Outputs установить значение напряжения постоянного тока на выходных контактах DC 1 = 5 В, DC 2 = 3 В, DC 3 = 0 В, DC 4 - -3 В.

Таблица 10

Напряжение постоянного тока, В

Измеренное значение, мВ

Минимальное допускаемое значение, мВ

Максимальное допускаемое значение, мВ

5,0

4730

5270

3,0

2790

3210

0,0

минус 120

120

минус 3,0

минус 3210

минус 2790

  • 8.3.9.5  Измерить напряжение между выходными контактами напряжения постоянного тока DC1 GND и DC1 с помощью мультиметра и записать измеренное значение во второй столбец таблицы 10.

  • 8.3.9.6  Убедиться, что измеренное значение находится в допускаемых пределах.

  • 8.3.9.7  Повторить п.п. 8.3.9.5 - 8.3.9.6 для всех выходных контактов напряжения постоянного тока генератора.

  • 8.3.9.8  Результаты поверки считать положительными, если измеренные значения напряжения постоянного тока находятся в пределах, указанных в таблице 10. В противном случае генератор бракуется и направляется в ремонт.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки на генератор выдаётся свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 В случае отрицательных результатов поверки генератор к дальнейшему применению не допускается. На генератор выписывается извещение о его непригодности к дальнейшей эксплуатации с указанием причин.

    В.З. Маневич

Начальник отдела

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник лаборатории

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник НИО-1

ГЦИ СИ ФГУП «ВНИИФТРИ»

1

ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 К проведению поверки генератора допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей по ГОСТ 20.2.012-94).

2

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на приборы, в технической документации (ТД) на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

3

УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4

  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                    20±5;

  • - относительная влажность, %                             65±15;

  • - атмосферное давление, кПа              100 ± 4 (750 ± 30 мм рт.ст.);

  • - параметры питания от сети переменного тока:

  • - напряжение питающей электросети, В                 220±4,4;

5

  • - частота, Гц                                                5О±О,5.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
