Методика поверки «ГСИ. Системы диагностики частичных разрядов портативные PD-TaD» (ИЦРМ-МП-045-19)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

СИСТЕМЫ ДИАГНОСТИКИ ЧАСТИЧНЫХ РАЗРЯДОВ ПОРТАТИВНЫЕ PD-TaD

Методика поверки

ИЦРМ-МП-045-19 г. Москва 2019

Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок систем диагностики частичных разрядов портативных PD-TaD, изготавливаемых фирмой «BAUR GmbH», Австрия.

Системы диагностики частичных разрядов портативные PD-TaD (далее - системы, приборы) предназначены для измерений характеристик частичных разрядов в изоляции высоковольтного оборудования в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов».

Интервал между поверками (межповерочный интервал) - 2 года.

• 1.1    При поверке выполняются операции, указанные в таблице 1.

• 1.2   При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1   При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2   Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3   Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением свыше 1 кВ и имеющие квалификационную группу по технике безопасности не ниже III.

Все средства измерений, участвующие в поверке должны быть надежно заземлены.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (20±5) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

• •     напряжение питающей сети переменного тока (230±23) В, 50 Гц;

• •     коэффициент искажения синусоидальности кривой напряжения не более 5 %.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, подготовлены к работе согласно их руководствам по эксплуатации.

• 4. Поверяемый прибор установить на горизонтальную поверхность в строго вертикальном положении, соблюдая условия и правила, предусмотренные руководством по эксплуатации.

• 7.1    Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• 1. Комплектность и маркировка должны соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.2   Опробование

При опробовании выполнить следующие операции:

• 1. Подключить к выходу калибратора CAL1В (CALIЕ) осциллограф.

• 2. Включить калибратор и установить на выходе минимальное значение величины кажущегося заряда 0,1 (0,5) нКл.

• 3. Органами управления осциллографа добиться наблюдения на экране последовательности импульсов калибратора.

• 4. Увеличивая значения кажущегося заряда калибратора, наблюдать на экране осциллографа изменение амплитуды импульсов.

• 5. Выключить калибратор.

• 6. Подключить калибратор к входу системы.

• 7. Включить калибратор и установить на выходе минимальное значение величины кажущегося заряда 0,1 (0,5) нКл.

• 8. Органами управления системы (ПО «BAUR 3.x», установленное на ноутбуке) добиться наблюдения на экране последовательности импульсов калибратора.

• 9. Увеличивая значения кажущегося заряда калибратора, наблюдать на экране ноутбука системы изменение амплитуды импульсов.

• 10. Выключить калибратор и систему

Результат опробования считается положительным, если все вышеперечисленные операции прошли успешно.

При неверном функционировании прибор бракуется и направляется в ремонт.

• 7.3 Определение относительной погрешности измерений кажущегося заряда

Определение погрешности измерений кажущегося заряда системой производить по методике раздела 3 «Поверка и градуировка» ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов».

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках относительная погрешность измерений кажущегося заряда не превышает ±10 %.

В качестве генератора прямоугольных импульсов, применяемого в ГОСТ 20074-83, использовать калибратор кажущегося заряда CAL1B (или CAL1E) из комплекта поверяемого прибора.

До этого необходимо сначала определить погрешность воспроизведения кажущего заряда калибратора CAL1B (CAL1E).

Определение погрешности воспроизведения кажущего заряда калибратора CAL1B (CAL1E) производить по методике Приложения А, метод А.З ГОСТ Р 55191-2012 (МЭК 60270:2000) «Методы испытаний высоким напряжением. Измерения частичных разрядов» с учетом дополнительных требований, приведенных ниже.

Действительное значение нагрузочного резистора должно быть определено с погрешностью не хуже ±1 %. Длина соединений между калибратором, резистором и осциллографом не должна превышать 10 см.

Определение относительной погрешности воспроизведения кажущегося заряда производить в следующем порядке:

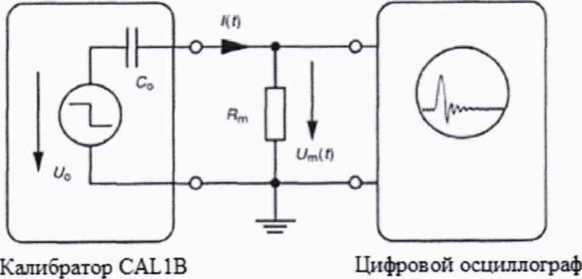

• 1. Собрать схему измерений, изображенную на рисунке 1. Значение нагрузочного резистора Rm = 200 Ом. Входное сопротивление осциллографа 1 МОм.

• 2. Установить на осциллографе максимальную полосу пропускания (500 МГц).

• 3. Органами управления калибратора установить на его выходе величину заряда, равную 0,1 нКл. Полярность выходных импульсов - положительная.

• 4. Органами управления осциллографа добиться наблюдения на экране одиночного импульса максимальной величины.

• 5. Органами управления осциллографа выбрать пункт меню «Измерение площади сигнала (интеграла сигнала)».



  Рисунок 1

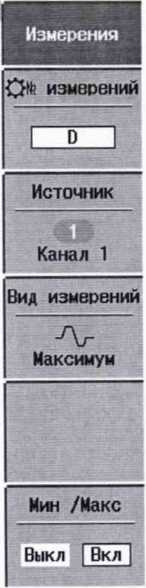

• 6. Установить положение вертикальных курсоров в соответствие с рисунком 2.

• 7. Зафиксировать значение интеграла импульса калибратора, измеренное осциллографом в строке «Integral».

• 8. Вычислить воспроизводимый кажущийся заряд калибратора (Qx) по формуле:



Rm - нагрузочный резистор с номинальным сопротивлением 200 Ом; j Um(z)dz - измеренный осциллографом интеграл импульса, В-с.

• 9. Определить относительную погрешность воспроизведения кажущегося заряда по формуле:

8Q =       *100%           (2)

00

где Qx - измеренное значение воспроизводимого кажущегося заряда калибратора, нКл; Qo - номинальное значение воспроизводимого кажущегося заряда калибратора, нКл.

• 10. Провести измерения по п.п. 3-9 для остальных положений переключателя величины заряда калибратора (0,2; 0,5; 1; 2; 5; 10 нКл и т.д.).

• 11. Провести измерения по п.п. 3-10 для отрицательной полярности выходных импульсов.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках относительная погрешность воспроизведения кажущегося заряда не превышает ±3 %. При невыполнении этих требований, прибор бракуется и направляется в ремонт.

GJ 5ns -11.300ns

DC

I. 509ns(Min) 9.226ns(Min) 152.9nVs(Min) 11.9V(Min)

2. 225ns(Max)

16. 09ns (Max) ;   153.8nVs(Max)

'       12. IV (Max)

Edge _

№-'Д1.|

DC1MQ av

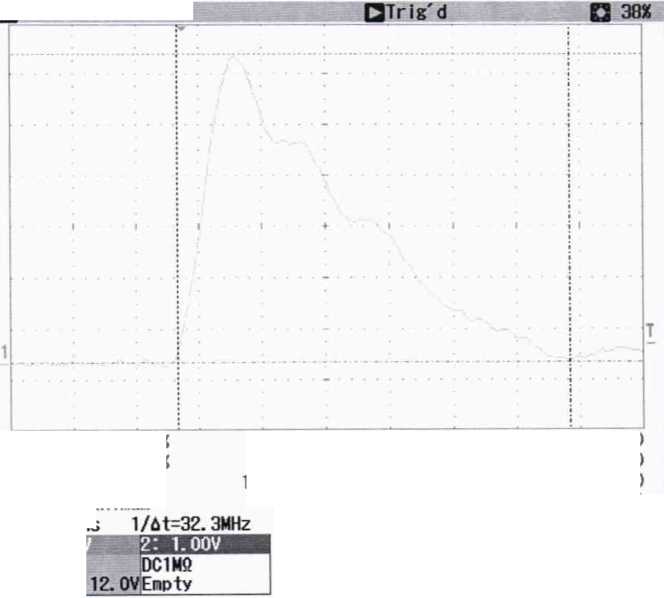

Рисунок 2

I. 672ns

10. 06ns

153. 4nVs

12. 1V

760mV

Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки на лицевую панель корпуса конденсатора связи наносится знак поверки и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Заместитель начальника отдела испытаний

ООО «ИЦРМ»

Ю.А. Винокурова
