Раздел 13. Методика поверки

2018

Лист

частей изделия, если она требуется по эксплуатационным документам на них, должна выполняться в соответствии с эксплуатационными документами на них.

13.1.8 Допускается выполнять поверку только для тех режимов и диапазонов измерений, которые

13.1.9 Перед выполнением приборы должны быть выдержаны времени, необходимом для их прогрева в соответствии с эксплуатационной документацией на них.

13.1.10 При включении и выключении изделия необходимо руководствоваться приложением Б.

13.1.11 Допускается не отключать изделие по окончании выполнения очередного пункта поверки, если вслед за ним сразу же начинается выполнение следующего пункта поверки, требующего включения изделия.

13.1.12 При выполнении поверки ведутся протоколы в виде файлов. Все вводимые в ЭВМ значения величин представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

Для нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка является символ (буква) «Е», либо символ (буква) «е» латинского шрифта.

Обозначения, принятые в протоколе поверки, приведены в приложении Д.

13.1.13 О результатах поверки должна быть сделана запись в формуляре изделия.

13.1.14 При отрицательных результатах поверки модулей (мезонинов) необходимо выполнить внешнюю калибровку с использованием эталонных приборов в соответствии с руководством по эксплуатации на соответствующий модуль (мезонин).

Допускается калибровать модуль (мезонин) только для тех величин и тех диапазонов, поверка для которых дала отрицательный результат.

После калибровки повторить поверку откалиброванного модуля (мезонина).

Допускается повторно поверять откалиброванный модуль (мезонин) только для тех величин и тех диапазонов, для которых первая поверка дала отрицательный результат и была выполнена их калибровка.

13.1.15 Допускается проведение поверки отдельных измерительных модулей (отдельных диапазонов или каналов), с обязательным указанием об объеме диапазоны поверке.

я

g

г~

13.4 Требования безопасности

• 13.4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также требования безопасности, изложенные в руководстве по эксплуатации на изделие, в технической документации на применяемые при поверке приборы, рабочие эталоны и вспомогательное оборудование.

13.5 Условия поверки и подготовка к ней

• 13.5.1 При проведении поверки должны быть условия:

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

• - напряжение питающей сети, В

• - частота питающей сети, Гц

  соблюдены следующие

  23 ± 5;

  65 ± 15;

  100 ± 4 (750 ± 30);

  220 ± 22;

  50 ± 1.

• 13.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать изделие в условиях, указанных в п. 13.5.1 в течение не менее часа;

• - выполнить операции, оговоренные в разделе 11 «Подготовка к работе»;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - собрать схему поверки в соответствии с проводимой операцией.




  Изм.	Лист	N докум.	Подп.	Дата

Результат опробования считать о неисправностях.

положительным, если нет сообщений

• 13.6.3.2 Проверку электрической прочности изоляции цепей

вого питания выполнять в следующем порядке:

• 1)  подготовить установку для проверки параметров электрической безопасности GPT-79904 (далее - установка GPT-79904), установить режим проверки электрической прочности изоляции с параметрами:

• - испытательное напряжение 1500 В,

• - время выдержки испытательного напряжения 1 минута,

• - время нарастания испытательного напряжения не менее 1 с;

  отсоединить

• 2)  выключить изделие, если оно было включено, кабель сетевого питания от сети питания;

  соединить с сетевого питания

• 3)  общий («RETURN») выход установки GPT-79904 контактом цепи защитного заземления кабеля изделия;

• 4)  высоковольтный выход установки GPT-79904 соединить с первым и вторым контактом вилки кабеля сетевого питания изделия, предназначенными для соединения с сетью питания;

• 5)  выполнить проверку электрической прочности изоляции;

• 6)  выключить установку GPT-79904, отсоединить выходы установки GPT-79904 от контактов вилки кабеля сетевого питания;

• 7)  подсоединить отсоединённый от сети питания кабель питания изделия к сети питания.

Результат проверки считать положительным, если при выполнении проверки не произошло пробоя электрической изоляции.

13.6.3.3 Проверку сопротивления изоляции цепей сетевого питания выполнять в следующем порядке:

высоковольтный выход установки GPT-79904 соединить с первым и вторым контактом вилки кабеля сетевого питания изделия, предназначенными для соединения с сетью питания;

измерить сопротивление изоляции:

• - между контактом цепи защитного заземления кабеля и первым контактом вилки, предназначенным для соединения с сетью питания,

• - между контактом цепи защитного заземления кабеля и вторым контактом вилки, предназначенным для соединения с сетью питания;

директории (каталоге), из которой запускается программа p_mn8i.ехе;

6) установить регуляторы источника питания в крайнее левое положение. Включить источник питания;

выставить на источнике питания значение напряжения 49 В; на программной панели нажать кнопку «Смещение О»; на программной панели установить переключатель «Входное в положение «Вкл», затем установить на входах мезонина

первое значение входного напряжения с точностью не хуже ± 5 % от номинального. Установка напряжения производится плавным вращением регуляторов на источнике питания, с одновременным наблюдением за показаниями мультиметра. После задания требуемого напряжения дождаться завершения переходных процессов в течение не менее 1 мин;

• 10) измеренное мультиметром значение напряжения Un с точностью не менее шести значащих цифр ввести в окно «Вх. Напряжение, В» на программной панели;

• 11) на программной панели нажать кнопки «Пуск» и «Протокол»;

в появившемся окне проверить результат измерений и закрыть окно протокола;

• 12) выполнить действия 8) - 11) последовательно для значений напряжения: 35, 25, 15, 5, 1 В;

  мезонина. Для этого

• 13) изменить полярность входных напряжений необходимо:

  гнезду «И—»

штепсель «1+» кабеля К2 подключить к соединителя контрольного Т-МН8И;

штепсель «1-» кабеля К2 подключить к соединителя контрольного Т-МН8И;

• 16) отключить приборы, отключить изделие, отсоединить кабели и принадлежности.

Примечание - При необходимости поверки следующего мезонина данного типа, установленного на этом же (выбранном) носителе мезонинов, выполнить действия 3) - 16).

Результат поверки считать положительным, если для всех измеренных значений напряжения погрешность измерений не превышает допускаемого значения.

• 13.6.4.2 Определение основной относительной погрешности измерений мезонином МН8И-10В напряжения постоянного тока

• 13.6.4.2.1 Перед проведением проверок необходимо:

• 1) подготовить измерительные приборы и принадлежности:

• - мультиметр 3458А (далее - мультиметр);

• - источник питания постоянного тока GPR-30H10D (далее -источник питания);

• - соединитель контрольный Т-МН8И ФТКС.685621.061;

• - кабель ШШВ ФТКС.685621.038 - 3 шт;

• - кабель НШ UNC4.853.410;

• - ИОН ФТКС.687420.028;

• - кабель ШШ ФТКС.685621.536 - 2 шт;

• 2) собрать схему согласно приложению Д (см. рисунок Д.1);

• 3) включить мультиметр, установить его в режим измерений напряжения с автоматическим выбором диапазона измерений. Выдержать мультиметр во включенном состоянии не менее 20 мин. Провести автокалибровку прибора;

• 4) на лицевой панели мультиметра кнопку «GUARD» установить в положение «Open»;

• 5) включить изделие согласно указаниям приложения Б, выдержать во включенном состоянии не менее 20 мин.

• 13.6.4.2.2 Определение основной относительной погрешности измерений мезонином МН8И-10В напряжения постоянного тока выполнять в следующем порядке:

• 1)запустить на исполнение программный файл p_mn8i.exe, входящий в состав управляющей панели ФТКС.65023-01 (См. ФТКС.65023-01 34 01 Управляющая панель мезонина МН8И Руководство оператора);

  5 £ Z

  Э S

• 2) на программной панели выбрать носитель мезонинов, на котором установлен проверяемый мезонин;

• 3) в правой части программной панели выбрать номер (позицию установки на носителе) проверяемого мезонина. Дождаться исчезновения надписи «Идёт инициализация»;

• 4) выбрать закладку «Поверка»,установить период семплирования 50 мкс;

• 5) в окно «Файл протокола» ввести желаемое имя файла протокола. Если не указан путь размещения файла, то он создаётся в директории (каталоге), из которой запускается программа

p_mn8i.ехе;

• 6) установить регуляторы источника питания в крайнее левое положение. Включить источник питания;

  • 7)

  • 8)

  9)

  реле»

выставить на источнике питания значение напряжения 9,5 В; на программной панели нажать кнопку «Смещение 0»;

на программной панели установить переключатель «Входное в положение «Вкл», затем установить на входах мезонина

первое значение входного напряжения с точностью не хуже ± 5 % от номинального. Установка напряжения производится плавным вращением

регуляторов на источнике питания, с одновременным наблюдением за показаниями мультиметра. После задания требуемого напряжения дождаться завершения переходных процессов в течение не менее 1 мин;

• 10) измеренное мультиметром значение напряжения Un с точностью не менее шести значащих цифр ввести в окно «Вх. Напряжение, В» на программной панели;

• 11) на программной панели нажать кнопки «Пуск» и «Протокол»;

в появившемся окне проверить результат измерений и закрыть окно протокола;

• 12) выполнить действия 8) - 11) последовательно для значений напряжения: 7,5; 5; 2,5; 1; 0,5 В;

• 13) изменить полярность входных напряжений мезонина. Для этого необходимо:

штепсель «1+» кабеля К2 подключить к гнезду «И-» соединителя контрольного Т-МН8И;

штепсель «1-» кабеля К2 подключить к гнезду «И+» соединителя контрольного Т-МН8И;

• 14) выполнить действия 8) - 11) для значений напряжения: минус 9,5; минус 7,5; минус 5; минус 2,5; минус 1 В;

• 15) изменить полярность входных напряжений мезонина на исходную. Для этого необходимо:

штепсель «1+» кабеля К2 подключить к гнезду «И+» соединителя контрольного Т-МН8И;

штепсель «1-» кабеля К2 подключить к гнезду «И-» соединителя контрольного Т-МН8И;

• 16) отключить приборы, отключить изделие согласно указаниям приложения Б, отсоединить кабели и принадлежности.

Примечание - При необходимости поверки следующего мезонина данного типа, установленного на этом же (выбранном) носителе мезонинов, выполнить действия 3) - 16).

Результат поверки считать положительным, если для всех измеренных значений напряжения погрешность измерений не превышает допускаемого значения.

• 13.6.5 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)



• 13.6.5.1 Проверку контрольной суммы исполняемого кода (цифрового идентификатора ПО) выполнить следующим образом:



• 1) запустить на исполнение программу p_mn8i.exe (см. ФТКС.65023-01 34 01 Управляющая панель мезонина МН8И Руководство оператора);

• 2) в открывшейся панели выбрать вкладку «О программе!»;

• 3) в открывшейся панели в поле «Метрологически значимые части ПО» выбрать и зарегистрировать номер версии и контрольную сумму рассчитанную по алгоритму CRC32;

  Изм.	Лист	N докум.	Подп.	Дата

• 4) сравнить номер версий и контрольные суммы, зарегистрированные в действии 3), с номерами версий и контрольными суммами, записанными в документе ФТКС.411713.171ФО.

  считать положительными, если полученные

Результаты проверки идентификационные данные программного компонента (номер версий и цифровой идентификатор) записанным в ФТКС.411713.171ФО.

• 13.6.6 Обработка результатов измерений

• 13.6.6.1 Обработка результатов измерений, полученных экспериментально, осуществляется в

  соответствии с ГОСТ 8.207-76.

  • 13.6.6.2 Резуль таты измерений содержащих информацию о выполнении в разделе 13.

  заносятся в файлы протоколов, поверки по методике, изложенной

• 13.6.7 Оформление результатов

  поверки

• 13.6.8 Для каждой измеряемой величины, погрешность которой определяется, составляется протокол, в котором указываются:

• 1) результат измерения величины;

• 2) значение погрешности измерения, рассчитанного в результате обработки результатов измерений;

• 3) пределы допускаемой погрешности для каждого измеренного значения измеряемой величины;

  £

  £

  £ s

• 4) результат сравнения значения погрешности измерения, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.

• 13.6.9 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на систему выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение системы запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

  co

  0Q

  oi

  IT) ГЧ

  g g

  £ s

  еп

  Изм.	Лист	N докум.	Подп.	Дата

Приложение Д (обязательное)

Схема рабочего места

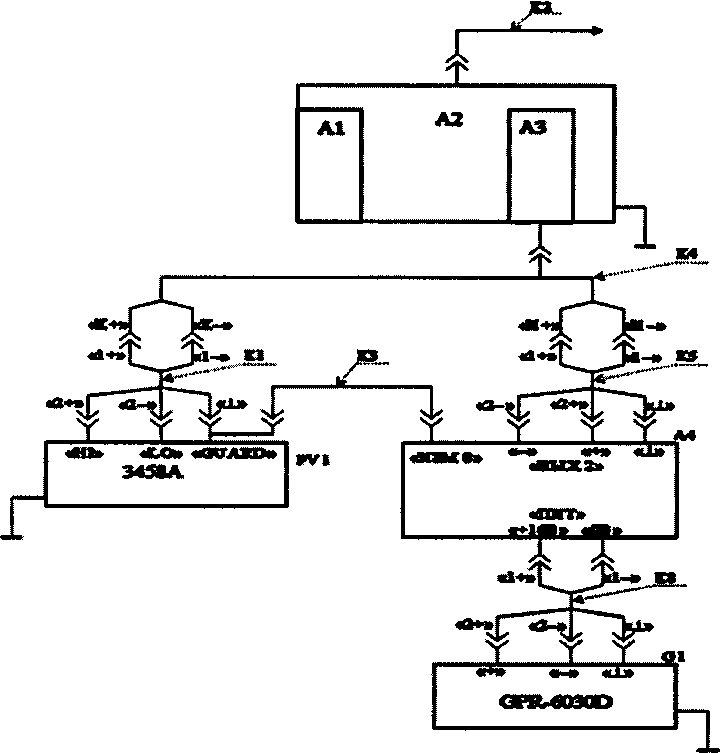

Рисунок Д.1

Копировал

ШШВ ФТКС.685621.038

ШШ ФТКС.685621.536

НШ UNC4.853.410

Встроенная ПЭВМ изделия

Крейт VXI изделия

Носитель мезонинов модуль НМ-М с установленным на нем поверяемым мезонином

ИОН ФТКС.687420.028

Источник питания постоянного тока GPR-6030D

Мультиметр 3458А

Кабель сетевой крейта

Соединитель контрольный Т-МН8И ФТКС.685621.061

Кабель

Кабель

Кабель

г~-

Встроенная ПЭВМ изделия

Крейт VXI изделия

Носитель мезонинов модуль НМ-М с установленным на нем поверяемым мезонином

Источник питания постоянного тока GPR-6030D

Мультиметр 3458А

Кабель сетевой крейта

Соединитель контрольный Т-МН8И ФТКС.685621.061

Кабель ШШВ ФТКС.685621.038

Рисунок Д.2.

Ф.2.702.-7а

Лист

ФТКС.411713.171РЭ
