Методика поверки «Блоки коррекции времени ЭНКС-2» (ЭНКС.681730.002 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

___А.Н. Щипунов

2021 г.

Государственная система обеспечения единства измерений

Блоки коррекции времени ЭНКС-2

Методика поверки

ЭНКС.681730.002 МП

р.п. Менделееве) 2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ....4

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 9

• 11    ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А. Рекомендуемая форма протокола поверки

• 1.1  Настоящая методика устанавливает методы и средства первичной и периодической поверок блоков коррекции времени ЭНКС-2 (далее -БКВ), изготавливаемых ООО «Инженерный центр «Энергосервис», г. Москва, при выпуске, в эксплуатации, а также после хранения и ремонта.

• 1.2  При проведении поверки БКВ должны применяться эталоны, обеспечивающие прослеживаемость к государственному первичному эталону единиц времени, частоты и национальной шкалы времени ГЭТ 1-2018 в соответствии с государственной поверочной схемой для средств измерения времени и частоты.

• 2.1 При проведении поверки выполняют операции, указанные в таблице!.

Таблица 1 - Операции поверки

• 2.2  Допускается проведение поверки отдельных измерительных каналов (характеристик), которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки на основании решения эксплуатирующей организации. Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке.

Если действующими на момент проведения поверки нормативно-правовыми актами не предусмотрен сокращенный объем периодической поверки, то она проводится в объеме первичной поверки.

• 2.3  При получении отрицательных результатов поверки по любому пункту таблицы 1 БКВ бракуют.

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

• 4.1 К проведению поверки допускаются лица с высшим или средним техническим образованием, имеющие квалификацию поверителя в области радиочастотных измерений, изучившие эксплуатационные документы поверяемых БКВ и применяемых средств поверки, имеющие навык работы на персональном компьютере, квалификационную группу по электробезопасности не ниже третьей с правом работы с электроустановками напряжением до 1000 В.

• 5.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Продолжение таблицы 2

• 5.2  Допускается применение аналогичных средств поверки с указанными метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому БКВ.

• 5.3  Применяемые средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

При проведении поверки должны быть соблюдены требования безопасности, регламентированные в ГОСТ 12.2.091-2012.

• 7.1  При проведении внешнего осмотра БКВ выполняются следующие операции:

• - проверка соответствия внешнего вида средства измерений, по контролю соблюдений требований по защите средства измерений от несанкционированного вмешательства, согласно описанию типа средства измерений;

• - проверка комплектности БКВ на соответствие формуляру;

• - проверка правильности маркировки, четкости нанесения обозначений;

• - проверка серийного номера БКВ (номер, указанный на устройстве должен совпадать с номером, указанным в настройках при просмотре с помощью ПО «Конфигуратор ЭНКС»);

• - проверка отсутствия механических повреждений, загрязнений, качество разъемных соединений, а также отсутствие обрывов и нарушения изоляции проводников, кабелей и жгутов, влияющих на функционирование БКВ;

• - проверка видимых дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки.

• 7.2  В случае, если выявлены дефекты и нет возможности устранить их до проведения поверки, БКВ бракуют.

• 8.1   Подготовка к работе

  • 8.1.1 Подготовить БКВ к работе в соответствии с руководством по его эксплуатации (далее - РЭ), средства поверки - в соответствии с их эксплуатационной документацией.

  • 8.1.2 Перед поверкой БКВ убедиться, что условия эксплуатации соответствуют указанным в РЭ.

  • 8.1.3 Перед проведением операций поверки необходимо:

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки;

• - заземлить (если это необходимо) на общую точку заземления средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в эксплуатационной документации).

• 8.2 Опробование

  • 8.2.1 Опробование проводить в соответствии с разделами «Использование по назначению» и «Настройка» РЭ.

  • 8.2.2 Включить и прогреть осциллограф цифровой в течение 30 минут.

С помощью осциллографа проверить наличие импульсного сигнала 1 Гц при нагрузке 50 Ом на выходе разъема «PPSTTL» БКВ.

• 8.2.3 На ПЭВМ настроить текущее время и дату. Для этого в разделе «дата и время» нажать вкладку «время по Интернету», далее нажать «Изменить параметры». В графе «Синхронизировать с сервером времени в Интернете» ввести адрес NTP сервера из таблицы 3 исходя из территориальной близости к месту нахождения. Нажать «обновить сейчас», убедится в том, что время было успешно синхронизировано (отобразится соответствующая запись). Пример успешной синхронизации текущего времени ПЭВМ приведен на рисунке 1.

Таблица 3 - Список NTP серверов ФГУП «ВНИИФТРИ»

£Дата и врем.; | Дополнительные часы Зремя по Интернету

Компьютер настроен на автоматическую синхронизацию с "ntpl.vniiftri.ru”.

Следующее выполнение синхронизации: 22.06.2020 в 8:21

Время было успешно синхронизовано 16.06.2020 в 8:21 с ntpl.vniiftri.ru.

“г Изменить параметры.

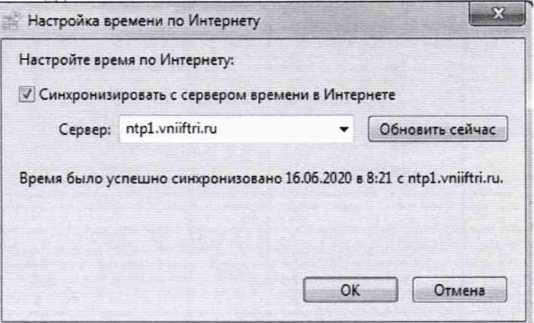

Рисунок 1 - Синхронизация текущего времени и календарной даты на ПЭВМ

• 8.2.4 Убедится, что текущее время и календарная дата БКВ отображаются корректно. Для этого разность между текущим временем БКВ и временем ПЭВМ должна находиться в пределах ±1 с. Допускается применение средств фото видео фиксации.

Внимание! В зависимости от способа подключения к сети Интернет, территориальной удаленности от серверов точного времени, а также загруженности канала связи погрешность синхронизации текущего времени компьютера может быть больше и не удовлетворять требованиям п. 8.2.4. Допускается повторная проверка.

Допускается несовпадение текущего времени, обусловленное часовыми зонами.

• 8.2.5 Результаты опробования считать положительными, если на экране отображается корректное значение текущего времени, а на выходе разъема «PPSTTL» БКВ присутствует сигнал частотой 1 Гц. В противном случае БКВ бракуют.

Проверку программного обеспечения (далее - ПО) провести по одному из нижеизложенному способу. ПО можно скачать с сайта производителя https://enip2.ru/support/software/.

• 9.1 Проверка с помощью ПО «Конфигуратор ЭНКС»

Включить БКВ и подключить его к ПК в соответствии с РЭ. Запустить ПО «Конфигуратор ЭНКС». Произвести настройки подключения и нажать кнопку «Идентифицировать». После подключения к устройству отобразится номер версии программного обеспечения. Пример результата можно увидеть на рисунке 2.

ЕЗ Конфигуратор ЭНКС 1.0.0.50

Файл Вид Дополнительно Справка

(v) Настройка устройства

© Настройки МЭК 60870-5-104: к -12.. w - 8. t1 -15 t2 - 10. t3 - 20

Пароль                 ••••••

Идентифицирован ЭНКС-2: Серийный номер - 1206. Версия firmware - 28.1.9.2, Плата - 1

Кварц - 26 MHz, Питание - 220v, Питание антенны UIOHACC(GPS) - 5v

S3

Помощь

Вид Инструменты

Вид Инструменты Помощь

Интерфейс

ЭНКС-2 БКВ

• 9.3  На экране БКВ с помощью кнопок управления зайти в раздел «Info». На экране отобразится типа БКВ, серийный номер, номер версии ПО (например, fw: 1.11.3).

• 9.4  Результаты поверки считать положительными, если номер версии ПО не ниже 1.9.0. для БКВ, выпущенных после 09.2021 г., и не ниже 1.0.0 для БКВ, выпущенных до 09.2021 г включительно. В противном случае БКВ бракуют.

• 10.1 Определение абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS

  • 10.1.1 Определение абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS произвести по схеме, представленной на рисунке 4.

Примечания:

• - В связи с тем, что комплектность БКВ не предполагает наличие приемной антенны сигналов ГНСС и антенного кабеля, допускается использование другой антенны и другого кабеля в соответствии с рекомендациями производители, изложенными в руководстве по эксплуатации. При этом необходимо, либо учитывать разницу задержек, используемых антенны и кабеля и применяемых при эксплуатации, либо ввести соответствующее значение в графе «Поправка часов» в соответствии с разделом «Учет задержки часов» руководства по эксплуатации.

• - Кабели, подключаемые к входам «А» и «В» частотомера универсального CNT-90, должны быть одинаковыми по длине и типу. В ином случае в результате измерений необходимо учитывать разницу задержек прохождения сигналов в подключаемых кабелях.

• 10.1.2 На вход «А» частотомера универсального CNT-90 подать импульсный сигнал

1 Гц от БКВ, на вход «В» частотомера универсального CNT-90 подать импульсный сигнал

1 Гц от приемника опорного синхронизирующего ОСП-2 ТСЮИ.461531.037.

Рисунок 4 - Схема определения абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS

• 10.1.3 Настроить входы «А» и «В» частотомера универсального CNT-90 в соответствии с параметрами импульсных сигналов 1 Гц:

• - измерение интервала от А до В (Meas Func —> Time —> Time Interval —> A to B);

• - интервал между измерениями не менее 10 мс (Settings —> Meas Time —» «10 ms»);

• - число измерений не менее 100 (Settings —> Stat —* No.Samples —> «100»);

• - срабатывание по переднему фронту (Input А(В) —> «Г»);

• - связь по постоянному току (Input А(В) —* «DC»);

• - входная нагрузка 50 Ом (Input А(В) —► «50 Q»);

• - затухание 1х и переключатель на щупах lx (Input А(В) —> «1х»);

• - ручной запуск (Input А(В) —» «Мал»);

• - уровень напряжения точки привязки 1 В (Input А(В) —> Trig —> «IV»);

• - выключить фильтрацию (Input А(В) —> Filter —> «Off»).

Произвести не менее 100 измерений интервала времени между выходными импульсными сигналами 1 Гц БКВ и приемника опорного синхронизирующего ОСП-2 ТСЮИ.461531.037 (абсолютной погрешности синхронизации фронта выходного импульсного сигнала1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS).

• 10.1.4 Результаты поверки считать положительными, если полученные значения абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS находятся в пределах ±150 нс. В противном случае БКВ бракуют.

• 10.2 Определение абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet БКВ в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS

  • 10.2.1 Определение абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet БКВ в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS произвести по схеме, представленной на рисунке 5.

Кабели, подключаемые к входам «А» и «В» частотомера универсального CNT-90, рекомендуется использовать одинаковые по длине и типу. В противном случае необходимо учитывать разницу в задержках распространения сигнала 1 Гц в значении.

Подключить БКВ патч-кабелем к сети или к устройству синхронизации частоты и времени Метроном версии 300, при этом IP-настройки должны быть идентичны, а IP-адрес не совпадать с уже существующими1Р-адресами сетевых устройств.

• 10.2.2 Собрать схему, представленную на рисунке 5. Согласно РЭ настроить устройство синхронизации частоты и времени Метроном версии 300 на работу в режиме Stratum II и выдачу сигнала 1 Гц, синхронизированного по NTP-протоколам БКВ.

• 10.2.3 Заблаговременно, в соответствии с РЭ, подготовить к работе приемник опорный синхронизирующий ОСП-2 ТСЮИ.461531.037.

• 10.2.4 На вход «А» частотомера универсального CNT-90 подать импульсный сигнал 1 Гц от устройства синхронизации частоты и времени Метроном версии 300, на вход «В» частотомера универсального CNT-90 подать импульсный сигнал 1 Гц от приемника опорного синхронизирующего ОСП-2 ТСЮИ.461531.037.

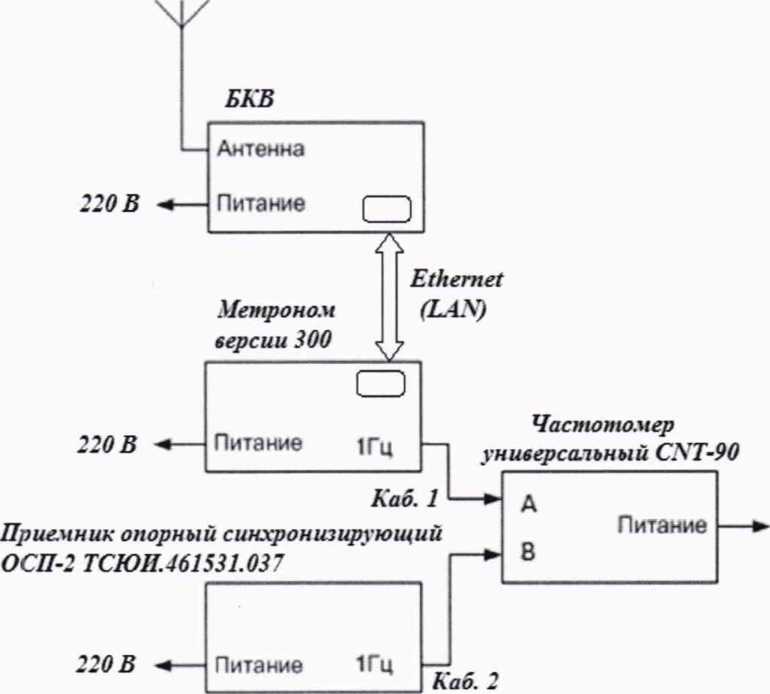

Рисунок 5 - Схема для определения абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе EthemetBKB в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS

10.2.5Настроить входы «А» и «В» частотомера универсального CNT-90B соответствии с параметрами импульсных сигналов 1 Гц:

• - измерение интервала от А до В (Meas Func —> Time —♦ Time Interval —* A to B);

• - интервал между измерениями не менее 10 мс (Settings —> Meas Time —* «10 ms»);

• - число измерений не менее 100 (Settings —> Stat —* No.Samples —> «100»);

• - срабатывание по переднему фронту (Input А(В) —♦ «Г»);

• - связь по постоянному току (Input А(В) —* «DC»);

• - входная нагрузка 50 Ом (Input А(В) —» «50Q»);

• - затухание 1х и переключатель на щупах lx (Input А(В) —► «1х»);

• - ручной запуск (Input А(В) —» «Man»);

• - уровень напряжения точки привязки 1 В (Input А(В) —► Trig —* «IV»);

• - выключить фильтрацию (Input А(В) —* Filter —> «Off»).

Произвести не менее 100 измерений интервала времени между выходными импульсными сигналами 1 Гц устройства синхронизации частоты и времени Метроном версии 300 и приемника опорного синхронизирующего ОСП-2 ТСЮИ.461531.037(абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе EthemetBKB в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS).

10.2.6 Результаты поверки считать положительными, если полученные значения абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе EthemetBKB в режиме синхрониза-

ции по сигналам ГНСС ГЛОНАСС/GPS находится в пределах ±100 мкс. В противном случае БКВ бракуют.

• 10.3 Определение абсолютной погрешности хранения формируемой шкалы времени за сутки

  • 10.3.1 Определение абсолютной погрешности хранения формируемой шкалы времени за сутки провести по схеме, представленной на рисунке 4.

  • 10.3.2 Повторить измерения в соответствии с п.п. 10.1.1 - 10.1.3 и по формуле (1) рассчитать Т:

T=rsr=iTi          .                     (1)

где 7\ -i-й результат измерений;

п - количество результатов измерений.

• 10.3.3 В соответствии с РЭ перевести БКВ в режим автономного хранения шкалы времени (допускается отключение приемной антенны сигналов ГНСС ГЛОНАСС/GPS).

• 10.3.4 По истечении 1 суток повторить измерения в соответствии с п.п. 10.1.1-10.1.3 и по формуле (1) рассчитать Т\.

• 10.3.5 Значение абсолютной погрешности хранения формируемой шкалы времени за сутки определить по формуле (2):

ЛТ = 7\ - Т        .                           (2)

• 10.3.6 Результаты поверки считать положительными, если значение абсолютной погрешности хранения формируемой шкалы времени за сутки находится в пределах:

• •   ±20 мс для модификации ЭНКС-2;

• •    ±1,0 мс для модификации ЭНКС-2Т.

В противном случае БКВ бракуют.

• 11.1 Блоки коррекции времени ЭНКС-2 соответствуют метрологическим требованиям, установленным при утверждении типа, если по результатам поверки установлено следующее:

• •    Значение абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS находится в пределах±150 нс.

• •    Значение абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet БКВ в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS находится в пределах ±100 мкс (оценка соответствия производится только при первичной поверке).

• •    Значение абсолютной погрешности хранения формируемой шкалы времени за сутки находится в пределах:

о    ±20 мс для модификации ЭНКС-2;

о    ±1,0мсдля модификации ЭНКС-2Т.

• 11.2 В соответствии с Государственной поверочной схемой для средств измерений времени и частоты, утверждённой приказом Росстандарта от 31 июля 2018 г. № 1621 к рабочему эталону 4 разряда установлены следующие обязательные требования в части пределов допускаемой погрешности хранения формируемой шкалы времени АТ_хран в автономном режиме за сутки не более ±1,0 с.

• 11.3 Следовательно, блоки коррекции времени ЭНКС-2 соответствуют требованиям, предъявляемым к рабочему эталону 4 разряда по Государственной поверочной схеме для средств измерений времени и частоты, если по результатам поверки установлено, что значение абсолютной погрешности хранения формируемой шкалы времени за сутки находится в пределах:

о    ±20мс -для модификации ЭНКС-2;

о    ±1,0 мс- для модификации ЭНКС-2Т.

Результаты поверки БКВ подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца БКВ или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке БКВ, и (или) в формуляр БКВ вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

Рекомендуемая форма протокола приведена в приложении А.

Заместитель начальника ГМЦ ГСВЧ по метрологии

Начальник отдела № 71-ученый хранитель ГЭТ 1-2018

Инженер I категории лаборатории № 714

Протокол поверки №_______на____листах.

Протокол поверки №_________

Наименование и адрес лаборатории.

Место осуществления лабораторией деятельности.

Наименование, адрес клиента.

ГСП. Блоки коррекции времени ЭНКС-2. Методика поверки. ЭНКС.681730.002 МП.

Блок коррекции времени ЭНКС-2 (ЭНКС-2Т), заводской №_______, _________г.в.

Номер в госреестре: 37328-15.

Дата получения средства измерений.

С_______________по_______________.

Средства поверки.

1 Внешний осмотр средства измерений:

2 Опробование:

3 Идентификация программного обеспечения: Таблица 1

4 Определение абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS

Таблица 2

5 Определение абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet БКВ в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS

(только при первичной поверке)

Таблица 4

7 Определение абсолютной погрешности хранения формируемой шкалы времени за сутки Таблицаб

Блок коррекции времени ЭНКС-2 (ЭНКС-2) соответствуют метрологическим требованиям, установленным при утверждении типа, так как по результатам поверки установлено следующее:

• •    Значение абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS находится в пределах ±150 нс.

• •    Значение абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet БКВ в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS находится в пределах ±100 мкс (оценка соответствия производится только при первичной поверке).

• Значение абсолютной погрешности хранения формируемой шкалы времени за сутки находится в пределах:

о    ±20 мс для модификации ЭНКС-2;

о    ±1,0мсдля модификации ЭНКС-2Т.

{только при поверке в качестве эталона)

В соответствии с Государственной поверочной схемой для средств измерений времени и частоты, утверждённой приказом Госстандарта от 31 июля 2018 г. № 1621 к рабочему эталону 4 разряда установлены следующие обязательные требования в части пределов допускаемой погрешности хранения формируемой шкалы времени ЛТ_хран в автономном режиме за сутки ±1,0 с.

Следовательно, блок коррекции времени ЭНКС-2 (ЭНКС-2Т) соответствуют требованиям, предъявляемым к рабочему эталону 4 разряда по Государственной поверочной схеме для средств измерений времени и частоты, так как по результатам поверки установлено, что значение абсолютной погрешности хранения формируемой шкалы времени за сутки находится в пределах ±20 мс (±1,0 мс).

На основании результатов поверки БКВ ЭНКС-2 (ЭНКС-2Т), заводской №_______,

признан соответствующим установленным в описании типа метрологическим требованиям, пригодным к применению в сфере государственного регулирования обеспечения единства измерений и соответствующим требованиям к рабочему эталону шкалы времени 4 разряда по Государственной поверочной схеме для средств измерений времени и частоты (приказ Госстандарта от 31.07.2018 № 1621){только при поверке в качестве эталона шкалы времени).

Поверитель

Подпись                  инициалы. фамилия

«_____»__________20_____Г.

Всего листов 17

Лист 17
