Методика поверки «ГСИ. Газоанализаторы непрерывного действия ФЕБА » (МП-207/09-2020)

СОГЛАСОВАНО руководителя ЛОЕИ ТЕСТ»

Лапшинов В.А. «20» апреля 2021 г.

Государственная система обеспечения единства измерений

Г азоанализаторы непрерывного действия ФЕБА Методика поверки.

МП-207/09-2020

с изменением № 1

Москва, 2021 г.

1.   Общие положения

• 1.1  Настоящая методика поверки распространяется на газоанализаторы непрерывного действия ФЕБА (далее - газоанализаторы) производства ООО «Центр интеллектуального и инновационного капитала», г. Москва и устанавливает методику их первичной и периодической поверки.

• 1.2  При проведении поверки должна обеспечиваться прослеживаемость газоанализаторов к ГЭТ 154-2016 «Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах» согласно государственной поверочной схемы для средств измерений содержания компонентов в газовых средах и газоконденсатных средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2664 от «14» декабря 2018 г.

• 1.3  Настоящей методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов газоанализатора, с обязательным указанием в свидетельстве о поверке об объеме проведенной поверки.

(Измененная редакция, Изм, № 1)

2.   Операции поверки

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

2.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

(Измененная редакция, Изм, № 1)

3.   Требования к условиям проведения поверки

• 3.1  При проведении поверки соблюдают следующие нормальные условия:

температура окружающей среды, °C                            от +15 до +25

относительной влажности окружающей среды, %                 от 30 до 80

атмосферное давление, кПа                                        101,3 ± 4,0

мм рт.ст.                                760+30

(Измененная редакция, Изм. № 1)

4.   Требования к специалистам, осуществляющим поверку

• 4.1  К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый газоанализатор и средства измерений, участвующих при проведении поверки.

Раздел 4 (Введен дополнительно, Изм. № 1)

5. Метрологические и технические требования к средствам поверки

5.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Сведения о средствах поверки

Продолжение таблицы 2

(Измененная редакция, Изм. № 1)

6.   Требования (условия) по обеспечению безопасности проведения поверки

• 6.1  Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 6.2  Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 6.3  Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"», утвержденным Госгортехнадзором России от 25.03.2014 №116;

• 6.4  Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 6.5  К поверке допускаются лица, изучившие руководство по эксплуатации РЭ26.51.53-001 -94112202-2020.

(Измененная редакция, Изм, № 1)

7.   Внешний осмотр средства измерений

• 7.1  При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

• 7.2  Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

Раздел 7 (Введен дополнительно, Изм, № 1)

8.   Подготовка к поверке и опробование средства измерений

• 8.1  Подготовка к поверке

  • 8.1.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 8.1.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 8.1.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 8.1.4 Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

  • 8.1.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

  • 8.1.6 Внутреннюю поверхность камеры промывают этиловым спиртом и высушивают в течение 3 часов в открытом состоянии. Затем камеру продувают воздухом марки А по ТУ 6-21-5-82.

  • 8.1.7 Шприцы моют этиловым спиртом, сушат в токе инертного газа и оценивают их чистоту по анализу инертного газа из шприца. При необходимости операцию повторяют.

8.2 Опробование

• 8.2.1 При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего осуществляется процедура автоматического тестирования и газоанализатор переходит в режим прогрева, а после этого в режим измерений.

• 8.2.2 Результат опробования считают положительным, если:

• - во время тестирования отсутствуют сообщения об отказах;

• - после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация);

• - органы управления газоанализатора функционируют.

Раздел 8 (Введен дополнительно, Изм. № 1)

9. Проверка программного обеспечения средства измерений

• 9.1  Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО газоанализатора путем сличения номера версии ПО, отображаемого на дисплее газоанализатора и/или монитора, подключенного через HDMI или VGA кабель при включении;

• - сравнивают полученные данные с идентификационными данными указанными в таблице 1.

• 9.2  Результат подтверждения соответствия ПО считают положительным, если иден

тификационные данные соответствуют указанным в таблице 3. Таблица 3 - Идентификационные данные ПО

Раздел 9 (Введен дополнительно, Изм, № 1)

10. Определение метрологических характеристик

• 10.1 Определение основной погрешности газоанализатора

  • 10.1.1 При проверке погрешности через газоанализатор пропускают газовые смеси (Приложения А, соответственно поверяемому диапазону измерений и определяемому компоненту) в последовательности: в последовательности №№ 1 - 2- 3- 4- 3- 2-1 -4.

Для получения ГС № 2 (кроме диметилбензола), в соответствии с таблицей А.1 Приложения А, вводят в герметичную камеру шприцом следующим образом:

• - схема используемой при поверке газоанализаторов камеры приведена на рисунке Б.1, Приложение Б, с указанием места ввода ГС.

• - включают испаритель (при его наличии);

• - с использованием газового насоса продувают камеру чистым атмосферным воздухом, пропущенным через фильтр с активированным углем;

• - проводят контрольный хроматографический анализ фонового состава воздуха в камере, для чего соединяют камеру и входной штуцер газоанализатора фторопластовой трубкой, переводят измерение. В соответствии с ТО и инструкцией по эксплуатации прибора обрабатывают полученную хроматограмму. При превышении амплитуды (площади) пиков анализируемых веществ значения 0,1-А_веш, где А_Веш - оценка амплитуды пика, соответствующая концентрации определяемого вещества в следующей подготавливаемой смеси в камере, проводят обезгаживание и повторную продувку камеры чистым атмосферным воздухом, пропущенным через фильтр. Измеренные фоновые значения амплитуды (площади) пиков определяемых веществ в камере учитывают при обработке результатов измерений при градуировке хроматографа.

Амплитуду (площадь) пика i-oro компонента определяют по формуле (1):

А = (Л£ - Д,_ф)                         (1)

где Ai - измеренное на хроматографе значение амплитуды (площади) определяемого i-oro компонента в градуировочной смеси,

Айф - фоновое значение амплитуды (площади) i-oro компонента.

При использовании ГСО растворов веществ (бензол, фенол) шприцем отбирают объем стандартного образца раствора исходного вещества, которое рассчитывают по формуле (2):

Vi = 10-³ • V_k/Ci                          (2)

где Vk- - объем камеры, м³;

Ci - требуемая концентрация раствора, мг/м³.

При использовании ГСО-ПГС необходимо смонтировать редуктор с натекателем и выходной пробоотборной трубкой из нержавеющей стали длиной от 50 до 100 см, внутренним диаметром от 0,8 до 1 см и резьбой под накидную гайку с заглушкой из силиконовой резины (допускается использовать любую емкость объемом от 50 до 100 см³ выполненную из нержавеющей стали с устройством для отбора пробы шприцем, герметично подсоединяемую к редуктору), установить натекателем расход газовой смеси в интервале от 1 до 2 л/мин, продувать трубку от 30 до 60 сек, не закрывая редуктор заглушить торец трубки гайкой с силиконовой заглушкой. Далее шприцем требуемой емкости прокалывают силиконовую заглушку и отбирают объем ГСО искусственной газовой смеси исходного вещества, которое рассчитывают по формуле (3):

где Vk - объем камеры, м³;

Ci - требуемая концентрация проверяемого компонента в ГС 2, мг/м³;

Сгсо - концентрация проверяемого компонента в ГСО, мг/м³

• - газоанализатор соединяют с камерой фторопластовой трубкой и проводят измерения;

• - для откачивания камеры от предыдущей пробы используют газовый насос;

• - для очистки и продувки пробоотборной трубки от предыдущей пробы используют баллон с чистым воздухом марки А по ТУ 6-21-5-82.

Подача ГС № 1, ГС № 2 (для диметилбензола), ГС № 3, и ГС № 4 осуществляется напрямую через баллон или установку динамическую «Микрогаз-ФМ» в следующем порядке:

• - собирают схему проведения поверки, приведенную на рисунке Б.2 Приложения Б;

• - подают на вход газоанализатора ГС в установленном порядке;

• - после стабилизации показаний по поверяемому каналу (через 3-5 минут после начала подачи ГС) фиксируют значение.

Значение приведенной погрешности (yj) газоанализатора, рассчитать по формуле (4):

где С/ - установившиеся показания на газоанализатор в i-ой точке поверки, мг/м³

Cf - действительное значение содержания определяемого компонента в i-й ГС, мг/м³

С_в - верхний предел диапазона измерений газоанализатора, мг/м³.

Значение относительной погрешности (&, %) газоанализатора, рассчитать по формуле (5):

Результат определения погрешности газоанализатора считают положительным, если полученные значения погрешности во всех точках поверки не превышают пределов, указанных в Приложении В, Таблице В.1.

Раздел 10 (Измененная редакция, Изм. № 1)

11. Оформление результатов поверки

• 11.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 10 настоящей методики поверки.

• 11.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

• 11.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Раздел 11 (Измененная редакция, Изм. № 1)

Разработчик:

Инженер по метрологии ООО «ПРОММАШ ТЕСТ»

Стажер

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

Таблица A.I - Технические характеристики ГС, используемых при поверке газоанализаторов

1родолжение таблицы А. 1

Приложение А (Измененная редакция, Изм. № 1)

Приложение Б

(обязательное)

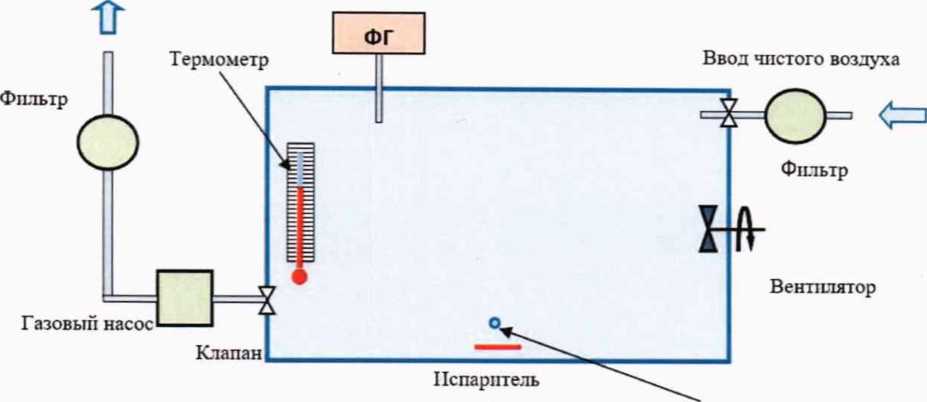

Рисунок Б. 1 - Схема используемой при поверке газоанализаторов камеры

• 1 - источник ГС (баллон, установку дина-       3 - тройник;

мическую «Микрогаз-ФМ»);                  4 - ротаметр (индикатор расхода);

• 2 - вентиль точной регулировки;                5 - газоанализатор.

Рисунок Б.2 -Схема подачи ГС на газоанализаторы непрерывного действия ФЕБА Приложение Б (Измененная редакция, Изм. № 1)

Приложение В

(обязательное)

Метрологические характеристики

Таблица В.1 - Метрологические характеристики

Приложение В (Измененная редакция, Изм. № 1)
