Федеральное агентство по техническому регулированию и метрологии (Госстандарт) Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

СОГЛАСОВАНО

Е.П. Собина

УНИИМ - филиала

им.Д.И.Менделеева»

2021 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Микроомметры МИКО-21

Методика поверки

МП 01-26-2021

Екатеринбург

2021

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАНА:

УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»

2 ИСПОЛНИТЕЛЬ:

Ахмеев А.А.

3 СОГЛАСОВАНА:

УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева»

« 07 » июня 2021 г.

4 ВВЕДЕНА ВЗАМЕН:

«ГСИ. Микроомметры МИКО-21. Методика поверки МП 74-262-2015 с Изменением № 1», утвержденной ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») 23 ноября 2015 г., Изменение № 1 утверждено ФГУП «УНИИМ» 30 августа 2019 г.

СОДЕРЖАНИЕ

ПОВЕРКИ

ТРЕБОВАНИЯМ

Приложение А. Форма протокола поверки прибора МИКО-21

Приложение Б. Схемы соединений при проведении поверки

Государственная система обеспечения единства измерений Микроомметры МИКО-21.

Методика поверки

МП 01-26-2021

Дата введения в действие: «_____»__________2021 г.

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на микроомметры МИКО-21 (далее -прибор МИКО-21), изготавливаемые Обществом с ограниченной ответственностью «ОКБ электротехнического приборостроения», г. Санкт-Петербург, и, в том числе, находящиеся в эксплуатации, и устанавливает методы и средства первичной и периодической поверок. Поверка МИКО-21 должна производиться в соответствии с требованиями настоящей методики.

  • 1.2 Приборы МИКО-21 подлежат первичной поверке до ввода в эксплуатацию и после ремонта, а также периодической поверке в процессе эксплуатации.

  • 1.3 Допускается проведение поверки на меньшем числе поддиапазонов измерений в соответствии с заявлением прибора МИКО-21, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 1.4 При проведении поверки должна обеспечиваться прослеживаемость приборов МИКО-21 к государственному первичному эталону единицы электрического сопротивления согласно государственной поверочной схеме для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456.

  • 1.5 Интервал между поверками - три года.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие документы:

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.409-81 ГСИ. Омметры. Методы и средства поверки.

Приказ Минтруда России от 15.12.2020 № 903н «Об утверждении Правил по охране труда при эксплуатации электроустановок».

3 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

При проведении поверки должны выполняться операции, приведенные в таблице 1. При получении отрицательного результата по той или иной операции дальнейшая поверка прибора МИКО-21 не проводится.

Таблица 1 - Перечень операций поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

8

да

да

Подготовка к поверке и опробование:

  • - опробование

  • - проверка сопротивления изоляции

9

да

да

да нет

Проверка программного обеспечения средства измерений

10

да

да

Определение метрологических характеристик средства измерений

11

да

да

Подтверждение соответствия средства измерений метрологическим требованиям

12

да

да

4 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
  • 4.1 При проведении поверки прибора МИКО-21 рекомендуется применять следующие средства поверки согласно таблице 2.

Таблица 2 - Перечень рекомендуемых средств поверки

Наименование

Метрологические и технические требования, необходимые для проведения поверки

Катушка сопротивления электрическая класса 0,05 Р323, регистрационный номер в Федеральном   информационном   фонде

1683-62

номинальное значение сопротивления 0,0001 Ом, КТ 0,05

Катушки электрического сопротивления измерительные Р310, Р321, Р331, мод. Р310, регистрационный номер в Федеральном информационном фонде 1162-58

номинальные значения сопротивления 0,001 Ом, 0,01 Ом, КТ 0,01

Катушки электрического сопротивления измерительные Р310, Р321, Р331, мод. Р321, регистрационный номер в Федеральном информационном фонде 1162-58

номинальные значения сопротивления 0,1 Ом, 1 Ом, 10 Ом, КТ 0,01

Катушки электрического сопротивления измерительные Р310, Р321, Р331, мод. Р331, регистрационный номер в Федеральном информационном фонде 1162-58

номинальные значения сопротивления

100 Ом, 1000 Ом, КТ 0,01

Мера   электрического   сопротивления

многозначная     типа     МС     3055,

регистрационный номер в Федеральном информационном фонде 42842-09

номинальное значения сопротивления 2 Ом, КТ 0,05

Мегаомметр Ф4108/1, регистрационный номер в Федеральном информационном фонде 9433-84

диапазон    измерений    сопротивления

(0 - 200) МОм, погрешность ±2,5 %

Термогигрометр Ива-6, мод. ИВА-6Н-Д, регистрационный номер в Федеральном информационном фонде 46434-11

диапазон измерений температуры от +20 до +24 °C, погрешность ±0,3 °C;

диапазон    измерений    относительной

влажности от 0 до 80 %, погрешность ±2 %

диапазон измерений атмосферного давления от 70 до 110 кПа, погрешность ±0,25 кПа

  • 4.2 Эталоны единиц величин и средства измерений, применяемые в качестве эталонов единиц величин, должны удовлетворять требованиям по точности соответствующих государственных поверочных схем.

  • 4.3 Эталоны, применяемые для поверки, должны быть поверены (аттестованы), средства измерений - поверены.

  • 4.4 Допускается применение других средств поверки, отличающихся от приведённых в таблице 2, при условии обеспечения ими требуемой точности передачи единиц величин поверяемому прибора МИКО-21.

5 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 5.1 К проведению поверки допускают лиц, прошедших обучение и работающих в организации, аккредитованной на право поверки средств измерений электрических величин, изучивших настоящую методику, эксплуатационные документы на прибор МИКО-21, имеющих стаж работы в качестве поверителей средств измерений электрических величин не менее одного года.

  • 5.2 Поверка должна осуществляться специалистом, имеющим удостоверение на право работы на электроустановках с напряжением до 1000 В, с группой по электробезопасности не ниже III.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

При поверке прибора МИКО-21 соблюдают требования электробезопасности по ГОСТ12.3.019-80 и руководствуются Правилами по охране труда при эксплуатации электроустановок, утвержденными Приказом Минтруда России от 15.12.2020 № 903н.

7 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 7.1 При проведении поверки соблюдают нормальные условия, при которых нормирована погрешность рабочих эталонов и поверяемого прибора МИКО-21:

  • - Температура окружающей среды            (20 ± 5) °C;

  • - Относительная влажность воздуха, не более (30 - 80) %;

  • - Атмосферное давление                     (84 - 106,7) кПа.

  • 7.2 Прибор МИКО-21 перед поверкой должен находиться в климатических условиях, указанных в п. 7.1, не менее 4 ч.

  • 7.3 Аккумулятор прибора должен быть полностью заряжен.

  • 7.4 Перед началом поверки на каждой из точек измерения выбрать «Режим 1», исходя из таблицы 3.

Таблица 3

Режим измерения

Диапазон, соответствующий данному режиму

Режим 1

от 0,1 до 2-Ю6 мкОм

8 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ8.1 Представленный на поверку прибор МИКО-21 должен быть полностью укомплектован (за исключением ЗИП). Аккумуляторная батарея должна быть полностью заряжена.

  • 8.2 Извлечь прибор МИКО-21 из укладочной тары, проверить его комплектность на соответствие руководству по эксплуатации, включая эксплуатационные документы.

  • 8.3 Визуальным осмотром проверить соответствие внешнего вида прибора сведениям, приведенным в описании типа, наличие и четкость маркировочных надписей, убедиться в отсутствии внешних механических повреждений прибора и измерительных проводов.

  • 8.4 Прибор МИКО-21 не должен иметь ни одной из перечисленных ниже неисправностей:

  • - неудовлетворительное крепление разъемов и гнезд;

  • - повреждение изоляции внешних токоведущих частей прибора;

  • - грубые механические повреждения наружных частей прибора и измерительных проводов.

9 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1 Подсоединить к прибору МИКО-21 измерительный кабель, к зажимам кабеля - шунт из комплекта прибора таким образом, чтобы зажимы измерительного кабеля располагались посередине медных электродов шунта. Выполнить, согласно инструкции, описанной ниже, измерения в «Режиме 1», задавая измерительный ток силой 1; 10; 50; 100 и 200 А.

Проверка считается успешной, если показания прибора находятся в диапазоне от 0,9800 до 1,0300 мОм.

  • 9.2  Проверку сопротивления изоляции проводят с помощью мегаомметра по ГОСТ Р 52931. Сопротивление изоляции измерять между штырями вилки сетевого кабеля и корпусом прибора, соединённым с зажимами измерительного кабеля.

  • 9.3 Результат проверки положительный, если электрическое сопротивление изоляции не менее 10 МОм.

Результаты опробования считают положительными, если выполняются требования, указанные в 9.1, 9.3.

10 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
  • 10.1 Проверку идентификационных данных программного обеспечения прибора МИКО-21 проводить сравнением идентификационных данных программного обеспечения на дисплее с идентификационными данными, указанными в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

-

Результаты проверки считают положительными, если идентификационные данные программного обеспечения соответствуют приведенным в таблице 4.

11 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

Основную относительную погрешность измерений электрического сопротивления определяют в последовательности, приведенной ниже.

  • 11.1 Погрешности определяются при значениях сопротивлений мер и силе тока, указанных в таблице А.1 Приложения А при работе прибора МИКО-21 в «Режим 1».

  • 11.2 Поверка прибора МИКО-21 в точке 2 Ом

    • 11.2.1 При поверке прибора МИКО-21 на 2 Ом используется многозначная мера МС 3055. Собирают схему, изображенную на рисунке Б.1 Приложения Б. На мере МС 3055 устанавливают значение 2 Ом.

    • 11.2.2 Прибор МИКО-21 переводят в «Режим 1». Режим задания силы измерительного тока при измерении в «Режиме 1» устанавливают автоматический.

  • 11.3 Поверка прибора МИКО-21 в точках 1; 0,1; 0,01; 0,001; 0,0001 Ом

    • 11.3.1 При поверке прибора МИКО-21 в точках 1; 0,1; 0,01; 0,001; 0,0001 Ом используются катушки сопротивления Р310, Р321, Р323. Собирают схему, согласно рисунку Б.2 Приложения Б.

    • 11.3.2 Прибор МИКО-21 переводят в «Режим 1». Режим задания силы измерительного тока при измерении рекомендуется устанавливать автоматический. При измерении в точках 0,01; 0,001; 0,0001 Ом временной интервал между измерениями должен быть не менее 4 с.

  • 11.4 Поверка прибора МИКО-21 в точках 10; 1; 0,1 мкОм

    • 11.4.1 Для поверки прибора МИКО-21 в точках 10; 1; 0,1 мкОм используются катушки Р323, Р321, Р331. Собирают схему, согласно рисунку Б.З Приложения Б, в которой имитируются указанные значения сопротивлений: 9,0909; 0,9901; 0,0999 мкОм.

12 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 12.1 Основную относительную погрешность измерений вычисляют по формуле: ^=^^■100, (1)

К-ИЗМ

где Rh3m - значение сопротивления катушки или имитируемой меры, мкОм;

Rx- значение сопротивления, измеренное микроомметром, мкОм.

Пределы допускаемой основной относительной погрешности измерений электрического сопротивления приведены в таблице 5.

Таблица 5 - Пределы допускаемой основной относительной погрешности измерений электрического сопротивления

Поддиапазон, мкОм

Измерительный ток, А

Пределы допускаемой основной относительной погрешности измерений электрического сопротивления dR0CH, %

от 0,1 до 2-103

200

± [о,05 + 0,005 • (RK / Rx -1)075]

от 1,0 до 10-103

100

± [0,05 + 0,005 • (RK / Rx -1)065 ]

от 1,0 до 30-103

50

± [0,05 +0,005-(T^/^-l)06]

от 10 до 200-103

10

±[0,1+0,001(2?хх — l)0,7]

от 100 до 2000-103

1

± [0,1 + 0,01 •№/«%-l)°’s]

где Rk - конечное значение электрического сопротивления поддиапазона, Ом ^-измеренное электрическое сопротивление, Ом

  • 12.2 Поверка считается положительной, если основная относительная погрешность измерений электрического сопротивления не выходит за пределы допускаемой основной относительной погрешности, указанные в таблице 5.

13 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 13.1 Результаты поверки заносят в протокол поверки, форма которого приведена в рекомендуемом Приложении А. Протокол поверки хранят в течение одного интервала между поверками.

  • 13.2 Положительные результаты поверки оформляют в соответствии с действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений, утверждающими порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке. Знак поверки в виде наклейки наносится на прибор МИКО-21.

  • 13.3 В случае отрицательных результатов поверки прибор МИКО-21 признают непригодным к применению и выдают извещение о непригодности с указанием причин в соответствии с действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений, утверждающими порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке.

    Заведующий отделом 26

    А.А. Ахмеев

Приложение А

(рекомендуемое)

Форма протокола поверки прибора МИКО-21

Протокол поверки №

Наименование и тип прибора _____________________________________________________

Принадлежит               ___________________________________________________

Дата выпуска                _______________________________________________________

зав. №

Средства поверки:

(наименование, номер, тип, погрешность)

2

2

4

6

7

Условия поверки:

  • - температура окружающей среды ___________________°C;

  • - относительная влажность воздуха ___________________ %;

- атмосферное давление

кПа.

РЕЗУЛЬТАТЫ ПОВЕРКИ

1 Внешний осмотр средства измерений: ________________________________________________ 2 Подготовка к поверке и опробование:

- опробование

Режим

Измерительный ток, А

Допустимый диапазон, мОм

Показания прибора, мОм

Результат опробования

1

1

0,9800- 1,0300

10

50

100

200

- проверка сопротивления изоляции

Допустимое значение, не менее, МОм

Показания прибора, мОм

Результат проверки

10

3 Проверка программного обеспечения средства измерений:

Допустимое значение номера версии ПО, не ниже

Номер установленной версии ПО

Результат проверки

1,0

4 Определение метрологических характеристик средства измерений

Результаты проверки метрологических характеристик приведены в таблице:

Режим

Измерительный ток, А

Установленное значение, мкОм

Измеренное значение Rx, мкОм

Основная относительная погрешность боен, %

Пределы допускаемой основной относительной погрешности ±5roch, %

1

200

0,0999

200

0,9901

200

9,0909

100

100

100

1000

50

10000

10

100000

1

1000000

1

2000000

Заключение:

Прибор МИКО-21 годен (не годен) к применению.

Выдано свидетельство о поверке / извещение о непригодности № _________________ от «____»__________20____г.

Срок действия свидетельства до

Поверитель                      ________________ ________________

подпись                              (Фамилия И.О.)

Дата поверки                        «____»___________20____г.

Организация, проводившая поверку __________________________________________________

Приложение Б

Схемы соединений при проведении поверки

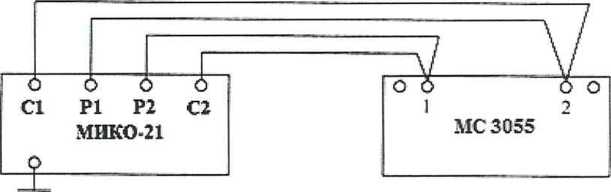

Рисунок Б. 1 - Схема соединений при измерении сопротивления 2 Ом

Мера

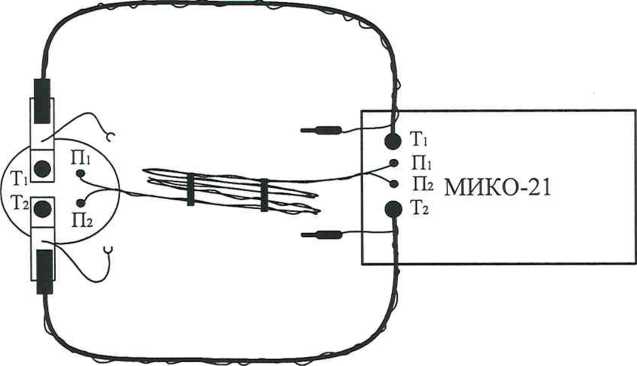

Рисунок Б.2 - Схема соединений при измерении сопротивлений 1; 0,1; 0,01; 0,001; 0,0001 Ом

9,0909 мкОм 4

R1 -Р323 100 мкОм

R3=10 Ом

R2-100 Ом

R1-P323 100 мкОм

0,9901 мкОм 4

R3=l Ом

R2=100 Ом

R1 -Р323 100 мкОм

0,0999 мкОм -

R3=l Ом

R2=l кОм

где 0,0999 мкОм, 0,9901 мкОм и 9,0909 мкОм есть Rh3m и определяется по фактическим сопротивлениям катушек, значения которых определены при поверке по формуле:

Rh3m — Rr R3 / (Ri + R2 + R3)

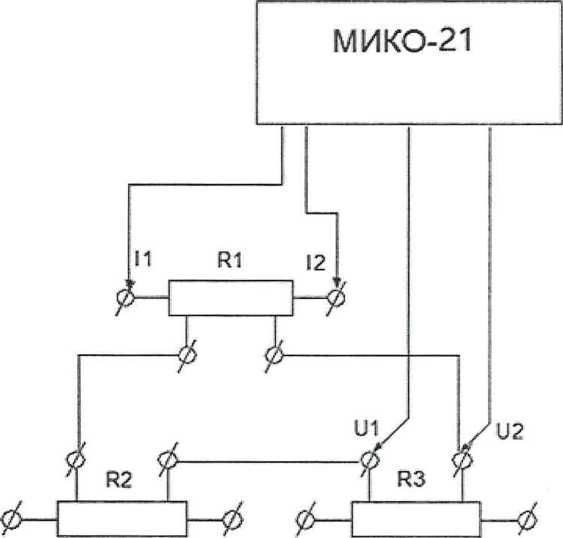

Рисунок Б.З - Схема соединений при измерении сопротивлений 10; 1; 0,1 мкОм
