Государственная система обеспечения единства измерений

УРОВНЕМЕРЫ РАДАРНЫЕ SITRANS LR250, SITRANS LR560

Методика поверки

РТ-МП-5379-449-2018 г. Москва

2018 г.

1 Общие положения
  • 1.1 Настоящая методика поверки распространяется на уровнемеры радарные SITRANS LR250, SITRANS LR560 (далее - уровнемеры), изготовленные фирмой «Siemens AG», производственная площадка «Siemens S.A.S», Франция, и устанавливает объём и методы их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 3 года.

2 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при:

первичной поверке

периодической поверке

Внешний осмотр

7.1

да

да

Опробование

7.2

да

да

Определение погрешности измерений уровня

7.3

да

да

Определение абсолютной погрешности токового выхода

7.4

да

да

3 Средства поверки
  • 3.1 Основные и вспомогательные средства поверки, указаны в таблице 2.

Таблица 2 - Основные и вспомогательные средства поверки

Номер пункта методики поверки

Наименование и тип основных средств поверки

7.2, 7.3.1

Рулетка измерительная металлическая YAMAYO STILON ZNX30-3X № 87/07, диапазон измерений от 0 до 30 м, класс точности 2 по ГОСТ 7502-98; дальномер лазерный Leica DISTO D3, диапазон измерений от 0,05 до 100 м, погрешность ±(1,0 мм + 0,1 мм/м); мм

7.2., 7.3.2

Рулетка измерительная металлическая D 80, класс точности 2 по ГОСТ 7502-98

7.3.3

Калибратор многофункциональный MC5-R, диапазон измерений силы постоянного тока ±100 мА, погрешность ±(0,02 % показаний ± 1,5 мкА)

  • 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 3.3 Средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

4 Требования безопасности

При проведении поверки должны выполняться следующие требования безопасности:

  • - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже второй;

  • - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

  • - все разъёмные соединения линий электропитания и линий связи должны быть исправны;

  • - соблюдать требования безопасности, указанные в эксплуатационных документах на уровнемеры, применяемые средства поверки и вспомогательное оборудование.

5 Условия проведения поверки
  • 5.1 При поверке с демонтажем:

  • - температура окружающей среды - (20 ± 5) °C;

  • - отсутствие вибраций, тряски, ударов, влияющих на работу уровнемера;

  • - отсутствие внешних электрических и магнитных полей.

  • 5.2 При поверке на месте эксплуатации

  • - температура окружающей среды от минус 5 до 40 °C;

  • - поверка уровнемеров во время грозы запрещена;

  • - средства измерений объема жидкости (резервуары) должны иметь градуировочную (калибровочную) таблицу;

  • - жидкость для проведения поверки - вода или нефтепродукты;

  • - базовая высота резервуара - не более 30 м;

  • - отсутствие вибраций, тряски, ударов, влияющих на работу уровнемера;

  • - избыточное давление в резервуаре 0 Па.

  • - отсутствие внешних электрических и магнитных полей.

6 Подготовка к поверке
  • 6.1 При поверке с демонтажом перед началом поверки уровнемер следует выдержать в условиях проведения поверки не менее 4 часов, а с включенным напряжением питания - не менее одного часа.

  • 6.2  При поверке с демонтажом установить уровнемер так, как показано на рисунке 1 (Приложение А к настоящей методике поверки). При поверке на месте эксплуатации уровнемер должен быть установлен в соответствии с руководством по эксплуатации.

  • 6.3 При поверке на месте эксплуатации:

  • - проверяют исправность рулетки измерительной с грузом;

  • - протирают шкалу рулетки измерительной с грузом насухо;

  • - наносят слой бензочувствительной (водочувствительной) пасты (при необходимости) на участок шкалы рулетки измерительной с грузом, в пределах которого будет находиться контрольная отметка.

7 Проведение поверки

Измеренные значения считываются с устройства, поддерживающие Modbus, Profibus РА, Foundation Fieldbus, HART или с дисплея (при его наличии).

  • 7.1 Внешний осмотр

При внешнем осмотре установить:

  • - соответствие комплектности;

  • - отсутствие дефектов, влияющих на работу уровнемера;

  • - наличие и сохранность маркировки;

  • - чистоту и механическую исправность разъемов;

  • - целостность корпуса уровнемера.

Результат считается положительным, если комплектность уровнемера соответствует эксплуатационным документам, отсутствуют дефекты, влияющие на работу уровнемера, сохранена маркировка, разъемы чистые и механически исправные.

  • 7.2 Опробование

    • 7.2.1    Устанавливают общее функционирование уровнемера, его работоспособность. Для этого изменяют (повышая, а затем понижая) уровень, перемещая экран или уровень жидкости в резервуаре.

Уровнемеры считаются прошедшими поверку по данному пункту, если на дисплее значения уровня изменяются пропорционально перемещению экрана или уровня жидкости.

Проверку по п. 7.2.1 допускается совместить с проверкой по пункту 7.3.

  • 7.2.2 Идентификация программного обеспечения (ПО).

При подаче питания на дисплее уровнемера выводится номер версии ПО.

Уровнемеры считаются прошедшими поверку по данному пункту, если номер версии ПО соответствует номеру, указанному в описании типа средства измерений или выше.

  • 7.3 Определение погрешности измерений уровня

Погрешность измерений уровня определяют на пяти контрольных отметках, включая нижний и верхний пределы измерений, равномерно распределённых по всему диапазону измерений при прямом и обратном ходе (повышая, а затем понижения уровень).

  • 7.3.1 Определение погрешности измерений уровня при поверке с демонтажом

Определить поправку на несоответствие показаний уровнемера и средств поверки До, мм, рассчитанную по формуле

л0= нг - Щ ,                           (1)

где         - измеренное значение уровня, мм;

Нц - заданное значение уровня, мм.

В зависимости от измеренного уровня определяют значение абсолютной погрешности уровня Ау, мм, по формуле (2) или значение относительной погрешности уровня St, %, по формуле (3):

Ау=(Низм0)-Нэ,

где Нтм - измеренное значение уровня, мм;

Я - заданное значение уровня, мм.

j = (яизм -Ао)~я3 . j 00

Нэ

Уровнемеры считаются прошедшими поверку по данному пункту, если значения погрешности не превышают значений, указанных в таблицах 3 и 4.

  • 7.3.2 Определение погрешности измерений уровня при поверке уровнемера радарного SITRANS LR250 на месте его эксплуатации

Лист № 5 Всего листов 8 Опускают рулетку измерительную через измерительный люк резервуара и по ее шкале фиксируют высоту поверхности раздела "жидкость - газовое пространство" (далее -высота газового пространства).

Уровень жидкости в нулевой контрольной отметке определяют вычитанием из значения базовой высоты резервуара значения высоты газового пространства.

Определить поправку на несоответствие показаний уровнемера и рулетки измерительной До, мм, рассчитанную по формуле (1) при где Яб - базовая высота резервуара, значение которой принимают по протоколу поверки (калибровки) резервуара, мм;

аст - температурный коэффициент линейного расширения материала стенки резервуара, 1/°С;

- температура воздуха при поверке (калибровке) резервуара, значение которой принимают по протоколу поверки (калибровки) резервуара, °C;

Гвг - температура воздуха при измерении высоты газового пространства, °C;

ог), - высота газового пространства при z-м измерении, мм;

m - число измерений высоты газового пространства, принимаемое не менее пяти.

as - температурный коэффициент линейного расширения материала рулетки измерительной, 1/°С.

Уровень жидкости в каждой j-й контрольной отметке Я), мм, вычисляют по формуле

m

Г       /       \1 2М’' Г             1                (5)

Н‘ = Н^ + асг\П-Т^\-^--[1-«,(20-Твг)]

m

где j - номер контрольной отметки.

В зависимости от измеренного уровня определяют значение абсолютной погрешности уровня Ау!, мм, по формуле (6) или значение относительной погрешности уровня <5(/, %, по формуле (7):

Ау1=(Низм - Ад) - Я’ ,                                    (6)

j ^м-а0)-я;

' я;                                                     ;

Уровнемеры считаются прошедшими поверку по данному пункту, если значения погрешности не превышают значений, указанных в таблицах 3 и 4.

Таблица 3  - Метрологические характеристики уровнемеров радарных SITRANS

LR250

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений уровня, мм

  • - в диапазоне от 0,05 до 0,3 м включ.

  • - в диапазоне св. 0,3 до 10 м включ.

±10

±3

Пределы допускаемой основной относительной погрешности измерений уровня свыше 10 м, %

±0,03

Пределы   допускаемой   дополнительной   относительной

погрешности измерений уровня от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, %

±0,003

Пределы допускаемой абсолютной погрешности токового выхода от 4 до 20 мА, мА

±0,02

Нормальные условия измерений:

- температура окружающей среды, °C

от ±15 до +25

Таблица 4 - Метрологические характеристики уровнемеров радарных SITRANS LR560, исполнения 7ML54400 и 7ML54401

Наименование характеристики

Значение

7ML54400

7ML54401

Пределы допускаемой абсолютной погрешности измерений уровня до 10 м включ., мм

±25

Пределы     допускаемой     относительной

погрешности измерений уровня св. 10 м, %

±0,25

  • 7.4 Определение абсолютной погрешности токового выхода

Поверка по данному пункту проводится при наличии токового выхода. Для этого к уровнемеру подключают калибратор в режиме измерения измерений силы постоянного тока.

При помощи пульта программирования, в режиме моделирования, задают значение тока 4, 12, 20 мА.

Для SITRANS LR250 необходимо:

  • - в уровнемере выбрать параметр 2.6.1 - Изменить значение на ручной ввод значения аналогового выхода.

  • - выбрать параметр 2.6.6 - Выходное значение мА.

  • - в параметре 2.6.6 ввести значение значения тока соответствующие 4, 12, 20 мА.

  • - считывают значения тока калибратором.

Абсолютную погрешность токового выхода И/, мА, определить по формуле

Ai=Iy-I3,                                   (8)

где 1у - измеренное значение тока по калибратору, мА;

h - заданное значение тока, мА.

Для SITRANS LR560 необходимо:

  • - в уровнемере выбрать параметр 2.6.1 - Изменить значение на ручной ввод значения аналогового выхода.

  • - выбрать параметр 2.6.7 - Выходное значение мА.

  • - в параметре 2.6.7 ввести значение значения тока соответствующие 4, 12, 20 мА.

  • - считывают значения тока калибратором.

Абсолютную погрешность токового выхода определить по формуле (8)

Уровнемеры считаются прошедшими поверку по данному пункту, если значения погрешности токового выхода не превышают ±0,02 мА.

8 Оформление результатов поверки
  • 8.1 При положительных результатах поверки выдается свидетельство о поверке в соответствии с действующими правовыми нормативными документами. Знак поверки наносится на свидетельство о поверке.

  • 8.2 При отрицательных результатах поверки выдают извещение о непригодности средства измерений с указанием причин.

Разработали:

А.А. Сулин

И.В. Беликов

Начальник лаборатории № 449

Ведущий инженер по метрологии лаборатории № 449.

Приложение А (обязательное)

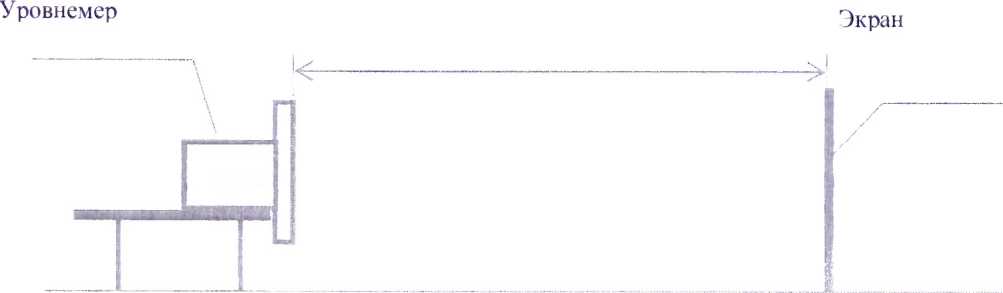

Рисунок 1- Установка уровнемера при поверке
