СОГЛАСОВАНО

УП «АТОМТЕХ»

В.А.Коже.мякин

2013

УТВЕРЖДАЮ

БслГИ М

/ ’

Н.А.Жагора

2013

Система обеспечения единства измерений Республики Беларусь

Блок детектирования гамма-излучения БДКГ-22 Методика поверки

ТИАЯ.418269.061 МП

МРБ МП.-2013

РАЗРАБОТЧИК

Главный метролог УП «АТОМТЕХ»

«<V»     gp/

В.Д.Гузов

2013

Главный специалист по СТ

УП «АТО

В.Н.Вороньков

Ж_____2013

2013

Содержание

Приложение А (рекомендуемое) Форма протокола поверки

Приложение Б (рекомендуемое) Библиография

Настоящая методика поверки распространяется на блок детектирования гамма-излучения БДК1 -22 (далее - блок детектирования БДКГ-22). определяет операции, проводимые в процессе поверки, устанавливает условия проведения, методы и средства поверки и соответствует СТБ 8065-2016.

Первичной поверке подлежат блоки детектирования БДКГ-22 утвержденного типа, выпускаемые из производства.

Периодической поверке подлежат блоки детектирования БДКГ-22, находящиеся в эксплуатации или на хранении, через установленный межповерочный интервал.

Межповерочный интервал - 12 мес.

Внеочередной поверке до окончания срока действия периодической поверки подлежат блоки детектирования БДК1 -22. выходящие из ремонта, влияющего на метрологические характеристики. Внеочередная поверка блоков детектирования БДКГ-22 после ремонта проводится в объеме, установленном в методике поверки для первичной поверки.

Поверка блоков детектирования БДКГ-22 должна осуществляться юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные

в таблице 1.1.

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение метрологических

7.3

Да

Да

характеристик

3.1 Определение основной относительной погрешности

7.3.1

Да

Да

4 Оформление результатов поверки

8

Да

_

Да

11римечание - При получении отрицательного результата при проведении той

или иной

операции дальнейшая поверка должна быть прекращена.

  • 1.2 При проведении поверки в Российской Федерации в случае использования блока детектирования БДКГ-22 в ограниченном диапазоне измеряемой величины на основании письменного заявления владельца блока детектирования БДКГ-22 допускается проведение поверки только в этом ограниченном диапазоне в соответствии с [1]. При этом в свидетельстве о поверке должны быть указаны величина и диапазон, для которых проводилась поверка.

//&/'    «.mV41' *

2 Средства поверки
  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

Таблица 2.1

11омер

пункта методики поверки

Наименование и тип эталонов и вспомогательных средств поверки

Метрологические и основные технические характеристики

7.3

Эталонная дозиметрическая у ста! < ов ка гам м a-и з л у чен и я по ГОСТ 8.087-2000 с набором источников 1 'Cs

Диапазон измерений мощности амбиентного эквивалента дозы гамма-излучения от 0.7 мкЗв/ч до 7 Зв/ч.

1 Тогрешность не более ±7 %

5.1

Термометр

Цена деления 1 °C.

Диапазон измерений температуры от 10 °C до 40 °C

5.1

Барометр

Цена деления 0.1 кПа.

Диапазон измерений атмосферного давления от 80 до 106 кПа.

Основная погрешность не более ±0,2 кПа

5.1

Измерит ель влажности

Диапазон измерений относительной влажности воздуха от 20 % до 90 %. Основная погрешность не более ±5 %

5.1

Дозиметр гамма-излучения

Диапазон измерений мощности амбиентного эквивалента дозы от 0.05 до 10 мкЗв/ч.

Основная погрешность нс более ±20 %

Примечания

  • 1 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2 Все средства поверки должны быть поверены и имегь действующие свидетельства.

3 Требования к квалификации поверителей
  • 3.1 К проведению измерений при поверке и (или) обработке результатов измерений допускаются лица, подтвердившие компетентность выполнения данного вида поверочных работ.

4 Требования безопасности
  • 4.1 При проведении поверки необходимо соблюдать требования

СанПиН от 28.12.2012 №213 и СанПиП от 31.12.2013 №137, а также:

- требования безопасности, установленные ГОСТ IEC 61010-1-2014 для оборудования класса защиты III по ГОС Т 12.2.007.0-75:

правила техники эксплуатации электроустановок потребителей в соответствии

сТКП 181-2009:

и

требования инструкций по технике безопасности безопасности, утвержденные руководителем организации:

требования безопасности, изложенные в эксплуатационной документации на применяемые средства измерении и оборудование.

  • 4.2   1 Ipouecc поверки должен быть отнесен к работам во вредных условиях труда.

5 Условия поверки
  • 5.1    11ри проведении поверки должны быть соблюдены следующие условия:

  • -  температура окружающего воздуха                 от 15 °C до 25 °C;

относительная влажность окружающего воздуха     от 30 % до 80 %:

  • -  атмосферное давление                             от 84 до 106 кПа;

  • -  фон гамма-излучения                              не более 0.20 мкЗв/ч.

  • 5.2   В помещении, где проводится поверка, не должно быть посторонних источников ионизирующих излучений.

6 Подготовка к поверке
  • 6.1   Подготовка к поверке эталонных и вспомогательных средств поверки осуществляется в соответствии с их эксплуатационной документацией.

  • 6.2   При подготовке блока детектирования БДКГ-22 к поверке необходимо:

а)  внимательно ознакомиться с руководством по эксплуатации (далее - РЭ) на блок детектирования БДКГ-22 и руководством оператора (РО) на программу «BDKG-22 Utility»;

б)  выдержать блок детектирования БДКГ-22 в транспортной таре в нормальных условиях в течение не менее 2 ч:

в)  извлечь блок детектирования БДКГ-22 из транспортной тары и расположить на рабочем месте:

г)  подготовить блок детектирования БДКГ-22 к работе в соответствии с РЭ.

7   Проведение поверки 7.1   Внешний осмотр
  • 7.1.1   При внешнем осмотре должно быть установлено:

отсутствие на корпусе блока детектирования БДКГ-22 следов коррозии, загрязнений, механических повреждений, влияющих на работу:

  • -  соответствие комплектности поверяемого блока детектирования БДКГ-22 экс плуатацион и ой до кум еитаци и;

  • -  наличие четких маркировочных надписей на блоке детектирования БДКГ-22:

  • -  целостность пломбы на корпусе блока детектирования БДКГ-22:

  • -  наличие свидетельства о предыдущей поверке (при периодической поверке).

7.2 Опробование
  • 7.2.1 При опробовании необходимо проверить:

  • -  самоконтроль блока детектирования БДКГ-22:

  • -  подтверждение соответствия программного обеспечения.

  • 7.2.2 Самоконтроль блока детектирования БДКГ-22

последовательности:

а)  устанавливают на ПЭВМ программ} «BDKG-22 Utility»:

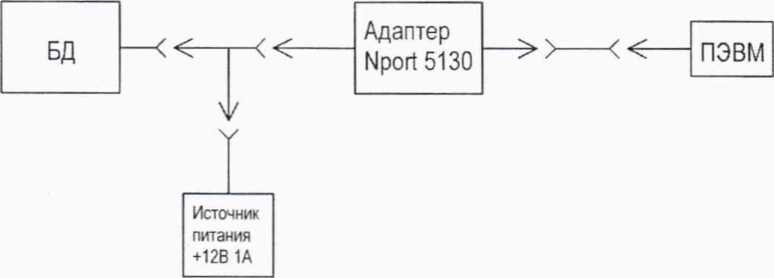

б) собирают схему в соответствии с рисунком 1 и подают напряжение питания на блок лете кти ро ван и я БД К Г-22:

в)  устанавливают связь блока детектирования БДКГ-22 с ПЭВМ в соответствии с разделом 3 РО «BDKG-22 Utility». При этом блок детектирования БДКГ-22 автоматически переходит в режим самоконтроля и проверки работоспособности.

На ПЭВМ начинает поступать информация о мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения. Внутренняя система диагностики осуществляет непрерывный контроль энергонезависимой памяти, калибровочных и текущих данных EEPROM. напряжения высоковольтного преобразователя.

Рисунок 1

  • 7.2.3 Подтверждение соответствия программного обеспечения (НО) состоит из проверки наличия и соответствия идентификационных данных и обеспечения защиты встроенного ПО «BDKG-22» от несанкционированного доступа во избежание искажения результатов измерений.

Для проверки встроенного ПО «BDKG-22» сравнивают номер версии, который отображается в окне программы «BDKG-22 Utility», со значениями, приведенными в таблице 7.1. а также проверяют целостность пломбы на корпусе блока детектирования БДКГ-22.

Таблица 7.1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BDKG-22.hex

Номер версии (идентификационный номер) ПО

11.16.11.21; U.x.y.z*

Цифровой идентификатор ПО

-

* х. y.z составная часть номера версии ПО: х принимается равным от 1 до 99. у - от 1 до 12, z — от 1 до 31.

Примечание - Оригинальные значения идентификационных данных для версии ПО

11.x.y.z указываются в разделе «Свидетельство о приемке» руководства по эксплуатации и в протоколе поверки.

Результаты опробования считают удовлетворительными, если с момента подачи на блок

детектирования БДКГ-22 напряжения питания отсутствует сигнал о неисправности от внутренней системы диагностики блока детектирования БДКГ-22: идентификационные данные соответствуют приведенным в таблице 7.1 и обеспечена целостность пломбы па корпусе блока детектирования БДКГ-22.

иИфор^«  1

7.3 Определение метрологических характеристик
  • 7.3.1 Определение основной относительной погрешности при измерении мощности амбиентпого эквивалента дозы рентгеновского и гамма-излучения проводят на эталонной дозиметрической установке гамма-излучения с использованием источника с радионуклидом 1 'Cs в контрольных точках 1-8 согласно таблице 7.2 в следующей последовательности:

Таблица 7.2

Номер контрольной точки i

Мощность амбиентпого эквивалента дозы в контрольной точке /4(10)

Измерение мощное! и амбиентного эквивалента дозы в контрольной точке

Пределы допускаемой основной относительной погрешности. %

Число измерений

Статистическая погрешность, %, не более

1

0.7 мкЗв/ч

2

7

2

7.0 мкЗв/ч

2

5

3

70.0 мкЗв/ч

2

о

3

4

0.7 мЗв/ч

2

3

±20

5

7.0 мЗв/ч

2

3

6

70.0 мЗв/ч

2

3

7

0.7 Зв/ч

2

3

8

7,0 Зв/ч

2

3

а) устанавливают блок детектирования БДКГ-22 на эталонную дозиметрическую установку гамма-излучения таким образом, чтобы центральная ось пучка излучения установки была перпендикулярна продольной оси блока детектирования БДКГ-22 и проходила через середину между кольцевыми рисками в соответствии с рисунком 2.

АЙШ

Кольиебые

Пекка

Рисунок 2

'ьу отлсл научно     л

S* КИф’»?414*0, - J s I . к. рмИ"»®" М /

Примечание - Чтобы весь объем детектора находился в однородном пучке излучения, расстояние от источника излучения до блока детектирования БДК1 -22 в точках проверки должно быть не менее 0.5 м для коллиматора 060 мм или не менее 0.3 м для коллиматора 090 мм:

б)  помещают блок детектирования БДКГ-22 в i-ю контрольную точку, мощность амбнентного эквивалента дозы гамма-излучения в которой равна /7’. (10).

Примечание - Расстояние до i-й контрольной точки определяют от центра источника излучения до продольной оси блока детектирования БДКГ-22. проходящей через метку на торцевой поверхности корпуса;

в)    подключают блок детектирования БДКГ-22 к ПЭВМ в соответствии с рисунком 1. Включают источник питания, устанавливают связь блока детектирования БДКГ-22 с ПЭВМ но 7.2.2 (в);

г)  по истечении времени установления рабочего режима (1 мин) проводят измерение мощности дозы фона //у,, (10) в первой контрольной точке в течение 30 мин. Сохраняют фон и переводят блок детектирования БДКГ-22 в режим работы с вычитанием фона:

д)  подвергают блок детектирования БДКГ-22 воздействию излучения с заданной мощностью амбнентного эквивалента дозы /7’(10) и измеряют мощность амбнентного эквивалента дозы //,*(10) в i-й контрольной точке при статистической погрешности согласно таблице 7.2. За результат измерения принимают среднее арифметическое из двух измерений /<(Ю);

е)  определяют в i-й контрольной точке значения доверительных границ основной относительной погрешности Д.. %. с доверительной вероятностью 0.95 по формуле

А, = 1,1^, + 0^ ,                                  (1)

где 0th - относительная погрешность эталонной дозиметрической установки в i-й контрольной точке. %. приведенная в свидетельстве о поверке на установку:

0  - относительная погрешность блока детектирования БДКГ-22 при измерении

мощности амбнентного эквивалента дозы рентгеновского и гамма-излучения в i-й контрольной точке. %. вычисляемая по формуле

0   = И, (10)- /7о,(10) и 00                               2

я;,(ю)

Результаты проверки считают удовлетворительными, если ни одно из рассчитанных по формуле (I) значений Д, нс превышает ±20 %.

8 Оформление результатов поверки
  • 8.1   Результаты поверки оформляют протоколом по форме, приведенной в приложении А.

  • 8.2   11оложительные результаты поверки оформляют:

а)  при выпуске блоков детектирования БДКГ-22 из производства:

  • -  записью в разделе «Свидетельство о приемке» РЭ даты проведения поверки, заверенной подписью поверителя и оттиском поверительного клейма:

  • -  нанесением клейма-наклейки поверителя на корпус блока детектирования БДКГ-22;

б)  при эксплуатации и выпуске блоков детектирования БДКГ-22 после ремонта -нанесением клейма-наклейки и выдачей свидетельства о поверке но форме в соответствии с приложением Г ТКП 8.003-2011.

83 При отрицательных результатах поверки эксплуатация блока детектирования БДКГ-22 запрещается и выдастся заключение о непригодности но форме в соответствии с приложением Д ТКП 8.003-2011. При этом поверитсльнос клеймо подлежит погашению и свидетельство о поверке аннулируется.

Метод ска noi сркп

БДКГ-22

Приложение Л (рекомендуемое) Форма протокола поверки

Протокол поверки блока детектирования гамма-излучения БДКГ-22 зав. №_______

ДАТА 1ЮВЕРКИ     _________

год, месяц, число

ПОВЕРКА ПРОВОДИЛАСЬ___

Условия поверки

  • - температура

относительная влажность

  • - атмосферное давление

  • - фон гамма-излучения

____________%;

кПа; мкЗв/ч.

Средства поверки

1 Внешний осмотр

документация

- комплектность

-отсутствие механических повреждении

2 Опробование

  • - самоконтроль

  • - соответствие ПО

Таблица А.1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BDKG-22.hex

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

-

3 Определение метрологических характеристик

3.1 Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения

Таблица А.2

Номер контрольной точки i

Мощность амбиентного эквивалента дозы в контрольной точке

Измерение мощности амбиентного эквивалента дозы в контрольной точке

Доверительная граница основной относительной погрешности А,, %, при поверке

Пределы допускаемой основной относительной погрешности.

%

измеренное значение //*(10)

среднее арифметическое значение /7’(10)

1

0.70 мкЗв/ч

->

7.00 мкЗв/ч

3

70,0 мкЗв/ч

4

0,70 мЗв/ч

±20

5

7.00 мЗв/ч

6

70,0 мЗв/ч

7

0.7 Зв/ч

8

7.00 Зв/ч

Заключение_____

Свидетельство (заключение о непригодности) №___________от___________________

Поверку провел

личная подпись

расшифровка подписи

год. месяц, число

Пр иложенне Б (рекомендуемое) Библиография

[ 1 ]   11орядок проведения поверки средств измерений, требования к знак) поверки и

содержанию свидетельства о поверке.

Утвержден приказом Минпромторга России от 02 июля 2015 г. №1815

на*** -

!$, V. XH**4cOi0‘' i’ Т 1    В1<фПР'““0К

Изм.

Лио регистрации изменений

Номера листов (страниц)

Всего

изме-

заме-

новых

пенных

ценных

аннулированных

листов (страниц) в документе

документа

Входящий

№ сопроводительного

документа

и дата

2-12

13

ТИЛЯ. 10-

2018

11одпись

Дата

2 Нов. ТИАЯ. 10-2018

13

СОГЛАСОВАНО

УТВЕРЖДАЮ

.Л.Гуревич

2018

Директор УН «АТОМТЕХ»

л

В.А.Кожемякин

2018

Извещение ТИАЯ.10-2018 об изменении №2

МРБ МП.2306-2013

РАЗРАБОТЧИК

Главный метролог - начальник отдела

радиационной метрологии

В.Д.Гузов

2018

1 лавный специалист по спсцтехнике УП «АТОМТ

В.Н.Вороньков

2018

УП «АТОМТЕХ»

ИЗВЕЩЕНИЕ

Обозначение

ЗНАЯ 10-2018

МРБ МП.2306-2013

ДАТА ВЫПУСКА

СРОК ИЗМЕНЕНИЯ

Лист

Листов

о

2

ПРИЧИНА

По результатам 1 КИ.

АКТ № 45-03/0290-2018 от 30.10.2018

Код

-

УКАЗАНИЕ О

Задела нет

ЗАДЕЛЕ

УКАЗАНИЕ О

-

ВНЕДРЕНИИ

ПРИМЕНЯЕМОСТЬ

ТИАЯ.418269.061

РАЗОСЛАТЬ

По данным БНТД

ПРИЛОЖЕНИЕ

На 12 листах

СОДЕРЖАНИЕ ИЗМЕНЕНИЯ

ИЗМ.

Листы 2-12 заменить.

Лист 13 ввести.

Составил

Мананкона

Проверил

Т. контр.

Вороньков

Изменение внес

W/'.

Согл.

Согл.

11. контр.

Утвердил

Iлахчни-.ИЧСОДО

Маевский

Алексеичук

Мананкова

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
