Методика поверки «ГСИ. ИЗМЕРИТЕЛИ ВЫСОТЫ ОБЛАКОВ CL31» (МП 2540-0037-2018)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им.Д.И.Менделеева»

А.Н. Пронин

И.о. директора

И.Менделеева»

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ ВЫСОТЫ ОБЛАКОВ CL31

МЕТОДИКА ПОВЕРКИ

МП 2540-0037-2018

И.о. руководителя лаборатории

Инженер 1 категории лаборатории

г. Санкт-Петербург 2018 г.

Настоящая методика поверки распространяется на измерители высоты облаков CL31 (далее - измерители CL31), предназначенные для автоматических измерений высоты облаков и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками 1 год.

По письменному обращению владельца СИ возможна периодическая поверка в ограниченном диапазоне измерений с обязательным занесением данной информации в свидетельство о поверке.

• 1. Операции поверки

Таблица 1

• 1.1 .При отрицательных результатах одной из операций поверка прекращается.

• 2. Средства поверки

Т аблица 2

• 2.1.  Средства поверки должны иметь действующие свидетельства о поверке, эталоны - действующие свидетельства об аттестации.

• 2.2.  Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых измерителей CL31 с требуемой точностью.

• 3. Требования к квалификации поверителей и требования безопасности.

• 3.1.  К проведению поверки допускаются лица, аттестованные в качестве поверителей, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к измерителям CL31, а так же ЭД на эталоны и другие средства поверки.

• 3.2.  При проведении поверки должны соблюдаться:

-требования безопасности по ГОСТ 12.3.019;

-требования безопасности, изложенные в эксплуатационной документации; -«Правила технической эксплуатации электроустановок потребителей»;

-«Правила ТБ при эксплуатации электроустановок потребителей».

• 4. Условия поверки

При поверке должны быть соблюдены следующие условия:

• - температура воздуха, °C                    от -20 до +40;

• - относительная влажность воздуха, %        от 30 до 90;

• - атмосферное давление, гПа                 от 600 до 1050.

• 5. Подготовка к поверке

• 5.1.  Проверить комплектность измерителя CL31.

• 5.2.  Проверить электропитание измерителя CL31.

• 5.3.  Подготовить к работе и включить измеритель CL31 согласно ЭД. Перед началом поверки измеритель CL31 должен работать не менее 10 мин.

• 6. Проведение поверки

• 6.1.  Внешний осмотр

• 6.1.1. Измеритель CL31 не должен иметь механических повреждений или иных дефектов, влияющих на качество его работы.

• 6.1.2. Соединения в разъемах питания измерителя CL31 должны быть надежными.

• 6.1.3. Маркировка измерителя CL31 должна быть целой, четкой, хорошо читаемой.

• 6.1.4. Результаты внешнего осмотра считают положительными, если измеритель CL31 не имеет повреждений или иных дефектов, маркировка измерителя CL31 целая, соединения в разъемах питания измерителя CL31 надежные.

• 6.2.  Опробование

Опробование измерителя CL31 должно осуществляться в следующем порядке:

• 6.2.1. Включите измеритель CL31. Подключите измеритель CL31 к персональному компьютеру, запустить терминальную программу (например, HyperTerminal) в соответствии с пунктом 4 ЭД.

• 6.2.2. На экране персонального компьютера должна отображаться информация о текущих измерениях.

• 6.2.3. Результаты опробования считают положительными, если измеритель CL31 работоспособен и отображает измерительную информацию на экране персонального компьютера.

• 6.3.  Подтверждение соответствия программного обеспечения

• 6.3.1.  Идентификация встроенного ПО «СЕЗТЬех» осуществляется путем проверки номера версии ПО.

• 6.3.2.  Подключите измеритель CL31 к персональному компьютеру, запустить терминальную программу (например, HyperTerminal) в соответствии с пунктом 4 ЭД, введите команду «open», затем введите команду «version», в ответном сообщении считайте номер ПО.

• 6.3.3.  Результаты идентификации программного обеспечения считают положительными, если номер версии встроенного ПО «СЬЗТЬех» не ниже 2.14.

• 6.4.  Определение метрологических характеристик при измерении высоты облаков производится в следующем порядке:

• 6.4.1. Закрепите рабочий эталон единицы длины в диапазоне значений от 10 до 10000 м (далее - рабочий эталон длины) на измерителе CL31, в соответствии со схемой, приведенной в приложении Б.

• 6.4.2. Подключить измеритель CL31 к персональному компьютеру согласно ЭД.

• 6.4.3. Задавайте рабочим эталоном длины значения высоты облаков в девяти точках (10; 20; 1000; 2000; 3000, 4000, 5000, 6000, 7000) м.

• 6.4.4. На каждом заданном значении фиксируйте показания измерителя CL31 на экране персонального компьютера.

• 6.4.5. Вычислите абсолютную погрешность измерений высоты облаков для диапазона измерений от 10 до 100 м включительно, по формуле:

AS, = Sh3mi - Sjji i

Где S_3Ti - значения высоты облаков, заданные рабочим эталоном длины, м; S_H3Mi. - значения высоты облаков, измеренные измерителем CL31, м.

• 6.4.6. Вычислите относительную погрешность измерений высоты облаков для диапазона измерений свыше 100 до 7600 м, по формуле:

5S ₌⁵^~⁵^.1_00%

Где S_3Ti - значения высоты облаков, заданные рабочим эталоном длины, м; Sh3ml - значения высоты облаков, измеренные измерителем CL31, м.

• 6.4.7. Погрешность измерений высоты облаков должна удовлетворять условию:

AS, < ±10 м, в диапазоне измерений от 10 до 100 м включительно;

5Si < ±10 %, в диапазоне измерений свыше 100 до 7600 м.

• 7. Оформление результатов поверки

• 7.1.  Результаты поверки рекомендуется оформлять в протоколе, рекомендуемая форма протокола приведена в Приложении А.

• 7.2.  При положительных результатах поверки оформляют свидетельство о поверке установленного образца. Знак поверки наносится на свидетельство о поверке.

• 7.3.  При отрицательных результатах поверки оформляют извещение о непригодности установленного образца.

Приложение А

Рекомендуемая форма протокола поверки

Измеритель высоты облаков CL31 заводской номер___________________________________________

Условия поверки:

Температура окружающего воздуха___°C;

Относительная влажность___%;

Атмосферное давление___гПа.

Наименования документа на поверку:_______________________________________________________

Средства поверки:______________________________________________________________________________

Результаты поверки

1 .Внешний осмотр

• 1.1 Замечания__________________________________________________________________________________________

• 1.2 Выводы_________________________________________________________________________________ 2.Опробование

  • 2.1 Замечания__________________________________________________________________________________

  • 2.2 Выводы______________________________________________________________________________

3 Подтверждение соответствия ПО_________________________________________________________

4.0пределение метрологических характеристик:

Выводы_____________________________________________________________________

На основании полученных результатов измеритель CL31 признается:_____________________________

Поверитель______________________________________________________________________________

Подпись                       ФИО

Дата поверки       «____»_________________20___года.

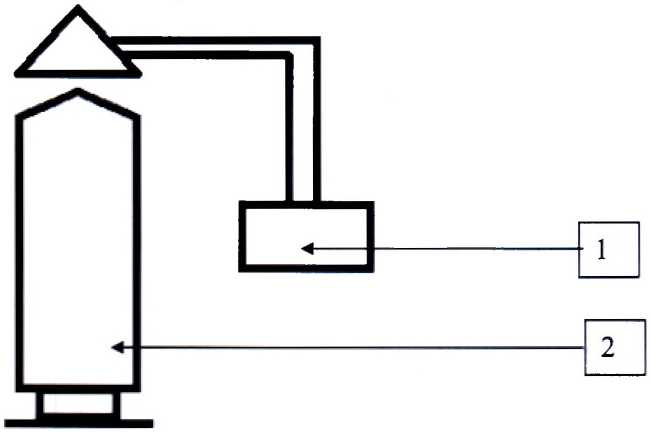

Приложение Б Схема крепления рабочего эталона единицы длины в диапазоне значений от 10 до 10000 м на измерителе CL31
