Методика поверки «Тахеометры электронные LEICA FLEXLINE TS03, LEICA FLEXLINE TS07, LEICA FLEXLINE TS10» (ΜΠ ΑΠΜ 109-18)
УТВЕРЖДАЮ
Генеральный директор
-М»
А. С. Никитин
декабря 2018 г.
ТАХЕОМЕТРЫ ЭЛЕКТРОННЫЕ
LEICA FLEXLINE TS03, LEICA FLEXLINE TS07, LEICA FLEXLINE TS10
МЕТОДИКА ПОВЕРКИ
МП АПМ 109-18
г. Москва
2018 г.
Настоящая методика поверки распространяется на тахеометры электронные Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10 (далее - тахеометры), производства компании «Leica Geosystems AG», Швейцария, и устанавливают методику их первичной и периодической поверки.
Интервал между поверками - 1 год.
1 Операции поверкиПри проведении поверки должны выполняться операции, указанные в таблице 1.
Таблица 1
|
№ п/п |
Наименование операции |
№ пункта документа по поверке |
Проведение операций при | |
|
первичной поверки |
периодической поверке | |||
|
1 |
Внешний осмотр |
7.1 |
Да |
Да |
|
2 |
Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения |
7.2 |
Да |
Да |
|
3 |
Определение метрологических характеристик |
7.3 | ||
|
3.1 |
Определение абсолютной и средней квадратической погрешностей измерений расстояний |
7.3.1 |
Да |
Да |
|
3.2 |
Определение систематической составляющей погрешности компенсации компенсатора |
7.3.2 |
Да |
Да |
|
3.3 |
Определение абсолютной и средней квадратической погрешностей измерений угла |
7.3.3 |
Да |
Да |
|
3.4 |
Определение абсолютной погрешности установки лазерного центрира |
7.3.4 |
Да |
Да |
2 Средства поверки
При проведении поверки должны применяться эталоны и вспомогательные средства поверки. приведенные в таблице 2.
Таблица 2
|
№ п\т1кта документа по поверке |
Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики |
|
7.3.1 |
Рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - тахеометр электронный |
|
7.3.2; 7.3.3 |
Стенд универсальный коллиматорный ВЕГА УКС (per. № 44753-16) |
|
7.3.4 |
Линейка измерительная металлическая (per. № 66266-16) |
|
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики. | |
К проведению поверки допускаются лица, изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с тахеометрами.
4 Требования безопасностиПри проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации, правилам по технике безопасности, действующие на месте проведения поверки и требованиям МЭК-825 «Радиационная безопасность лазерной продукции, классификация оборудования, требования и руководство для потребителей».
а также правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88.
5 Условия поверки-
5.1 Поверка тахеометров может быть проведена в полевых или лабораторных условиях.
При проведении поверки в лабораторных условиях должны соблюдаться следующие нормальные условия измерений:
-
- температура окружающей среды. °C (20±5)
-
- атмосферное давление, мм рт. ст. (кПа) 630.. .800
(84,0... 106,7)
Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра и при температуре окружающей среды от минус 20 до плюс 50 °C.
6 Подготовка к поверкеПеред проведением поверки должны быть выполнены следующие подготовительные работы:
-
- проверить наличие действующих свидетельств о поверке на средства измерений:
-
- тахеометр и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией:
-
- тахеометр и средства поверки должны быть выдержаны при нормальных условиях не менее 1 ч.
-
7 Проведение поверкп
При внешнем осмотре должно быть установлено соответствие тахеометра следующим требованиям:
-
- отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики тахеометра:
-
- наличие маркировки и комплектность согласно требованиям эксплуатационной документации на тахеометр:
Если перечисленные требования не выполняются, тахеометр признают непригодным к применению, дальнейшие операции поверки не производятся.
7.2 Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения-
7.2.1 При опробовании должно быть установлено соответствие тахеометра следующим требованиям:
-
- отсутствие качки и смещений неподвижно соединенных деталей и элементов:
-
- плавность и равномерность движения подвижных частей:
-
- правильность взаимодействия с комплектом принадлежностей:
-
- работоспособность всех функциональных режимов и узлов:
-
- дискретность отсчета измерений углов и расстояний должны соответствовать эксплуатационной документации.
-
7.2.2 Проверку идентификационных данных программного обеспечения (далее - ПО) проводить следующим образом:
Для идентификация встроенного ПО «Leica FlexField» включите тахеометр электронный, в открывшемся интерфейсе пользователя путем выбора вкладок «Пользователь» -> «О FlexField» в появившемся диалоговом окне программы отображается наименование и версия встроенного ПО.
Для идентификации встроенного ПО «Leica Captivate» включите тахеометр электронный, в открывшемся интерфейсе пользователя путем выбора вкладок "Настройки" - "О Leica Captivate" -вкладка "ПО" отображается наименование и версия встроенного ПО.
Для идентификации ПО «Leica Instrument Tools» запустите ПО на персональном компьютере. далее через интерфейс пользователя путем выбора вкладок «Справка» -> «О программе» появиться диалоговое окне с наименованием и версией офисного ПО.
Для идентификация офисного ПО «Leica Geo Office» необходимо запустить ПО на персональном компьютере и. через интерфейс пользователя выбрать. «Справка» -> «О программе». В появившемся диалоговом окне программы отображается наименование и версия ПО.
Для идентификация офисного ПО «Leica Infinity» необходимо запустить ПО на персональном компьютере и. через интерфейс пользователя, выбрать вкладку «Help & Support» -> «About Leica Infinity». В появившемся диалоговом окне программы отображается наименование и версия офисного ПО.
Номер версии и наименование ПО должно соответствовать данным приведенным в таблице
3.
Таблица 3
|
Идентификационное наименование ПО |
Leica FlexField |
Leica Captivate |
Leica Instrument Tools |
Leica Geo Office |
Leica Infinity |
|
Номер версии (идентификационный номер ПО), не ниже |
1.00 |
4.00 |
1.0 |
8.40 |
3.0.1 |
Если перечисленные требования не выполняются, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.
7.3 Определение метрологических характеристик
7.3.1 Определение абсолютной и средней квадратической погрешностей измерений расстоянийАбсолютная погрешность измерений и СКП измерений расстояний определяется путем сличения с эталонным тахеометром l-ro разряда по ГОСТ Р 8.750-2011.
Необходимо провести многократно, не менее 10 раз. измерения не менее 3 значений расстояний. действительные длины которых расположены в заявляемом диапазоне измерений расстояний поверяемого тахеометра и определены с помощью эталонного тахеометра 1-го разряда по ГОСТ Р 8.750-2011.
Абсолютная погрешность измерений (при доверительной вероятности 0.95) расстояний определяется по формуле: где AS - абсолютная погрешность измерений j-ro расстояния, мм:
|
Д5 =(-И--S0) + 2-l |
/=1 rij |
(1)
Soj- эталонное (действительное) значение j-ro расстояния, полученное по эталонному тахеометру;
S i j - полученное значение j-ro расстояния i-м приемом по поверяемому тахеометру: п/ - число приемов измерений j-ro расстояния.
Средняя квадратическая погрешность измерений каждой линии вычисляется по формуле:
(2)
где ms - средняя квадратическая погрешность измерения j-ro расстояния.
Значение абсолютной погрешности (при доверительной вероятности 0.95) и средней квадратической погрешности измерений расстояний должны соответствовать значениям, приведённым в Приложении А к настоящей методике поверки.
7.3.2 Определение систематической составляющей погрешности компенсации компенсатораСистематическая погрешность компенсатора во всем его диапазоне определяется с помощью предметного столика коллиматорного стенда и вычисляется по выражению:
где tTj - систематическая погрешность компенсатора.
bi - отсчет по вертикальному кругу тахеометра при наведении на марку автоколлиматора до начала наклона.
bi - отсчет по вертикальному кругу тахеометра после его наклона на i-й угол и наведении на марку автоколлиматора.
Vi - значение угла наклона оси тахеометра, фиксируемое по предметному столику,'.
Следует выполнить определение систематической погрешности компенсатора во всем его диапазоне с шагом 1' при наклоне оси тахеометра вперед и назад от среднего положения и среднее значение принять за окончательный результат.
Систематическая погрешность компенсатора должна соответствовать значениям, приведённым в Приложении А к настоящей программе.
7.3.3 Определение абсолютной и средней квадратической погрешностей измерений углаАбсолютная погрешность и СКП измерений утла определяется на эталонном коллиматором стенде путем многократных измерений (не менее четырех циклов измерений, состоящих из измерений в положении «Круг право» (КП) и «Круг лево» (КЛ) горизонтального угла (90±30)° и вертикального утла (более ±20°).
И
п
(3)

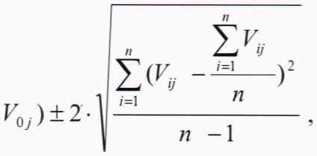

Абсолютная погрешность измерений (при доверительной вероятности 0.95) горизонтального и вертикального углов вычисляется по формуле: где Ап- - абсолютная погрешность измерений горизонтального (вертикального) угла.
Voy - значение горизонтального (вертикального) угла по эталонному коллиматорному стенду, взятое из свидетельства о поверке (сертификата о калибровке) на него,
V,y- значение горизонтального (вертикального) угла, по поверяемому тахеометру,
и - число измерений.
Средняя квадратическая погрешность измерений горизонтального и вертикального углов вычисляется по формуле:
m
(4)
где mvi - средняя квадратическая погрешность измерений горизонтального (вертикального)
угла.
V; - разность между измеренным поверяемым тахеометром значением i-ro горизонтального (вертикального) угла и значением i-ro горизонтального (вертикального) угла по эталонному коллиматорному стенду, взятому из свидетельства о поверке на него,
п - число измерений.
Значения абсолютной погрешности (при доверительной вероятности 0.95) и средней квадратической погрешности измерений углов не должны превышать значений, указанных в Приложении А к настоящей методике поверки.
Если требование п.7.3.3, не выполняется, тахеометр признают непригодным к применению, дальнейшие операции поверки не производят.
7.3.4. Определение абсолютной погрешности установки лазерного центрнра.Абсолютная погрешность лазерного центрира определяется с помощью линейки измерительной, установленной под центриром на расстоянии 1.5м и вычисляется как полуразность двух отсчетов, полученных по линейке взятых при установке алидады тахеометра через 180°. Отклонение оси центрира от вертикальной оси вращения тахеометра не должно превышать ± 1.5 мм.
8 Оформление результатов поверки.-
8.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки.
-
8.2 При положительных результатах поверки, тахеометр признается годным к применению и на него выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и / или поверительного клейма.
-
8.3 При отрицательных результатах поверки, тахеометр признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.
К.А. Ревин
Руководитель отдела ООО «Автопрогресс - М»
Приложение А (Обязательное)Метрологические характеристики
Таблица А.1 - Метрологические характеристики тахеометров электронных Leica FlexLine TS03
|
Наименование характеристики |
Значение | |||
|
Модификация |
Leica FlexLine TS03 2" |
Leica FlexLine TS03 У |
Leica FlexLine TS03 5" | |
|
Диапазон компенсации компенсатора.не менее |
±4 | |||
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора. " |
±0,5 |
±1,0 |
±1,5 | |
|
Диапазон измерений:
|
от 0 до 360 от 1.5 до 3500. от 1.5 до 5400. от 1000.0 до 100С от 1.5 до 250. от 1.5 до 1300 от 1.5 до 500. |
э 0 0.0 3 0 3 | ||
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0.95). " |
±4 |
±6 |
±10 | |
|
Допускаемая средняя квадратическая погрешность измерений углов. " |
2 |
3 |
5 | |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0.95). мм:
|
±2-(1.0+1.5-10-6-D) ±2-( 5.0+2-lO^-D) ±2-(l,0+l,5-10‘6-D) ±2-(5+2-10’6-D) ±2(2+2-lO^-D), где D - измеряемое расстояние, мм | |||
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
|
l.O+l.S-lO^-D 5.0+2-lO^-D 1.0+1.5-10-6-D 5+2-Ю-Ч) 2+2 1 O^D. где D - измеряемое расстояние, мм | |||
Таблица А.2 - Метрологические характеристики тахеометров электронных Leica FlexLine TS07
|
Наименование характеристики |
Значение | ||||
|
Модификация |
Leica FlexLine TS07 1" |
Leica FlexLine TS07 2" |
Leica FlexLine TS07 3" |
Leica FlexLine TS07 5" |
Leica FlexLine TS07 7" |
|
Диапазон компенсации компенсатора.не менее |
±4 | ||||
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора. " |
±0,5 |
±0,5 |
±1 |
±1,5 |
±2 |
|
Диапазон измерений:
|
от 0 до 360 от 1.5до 3500.0 от 1.5 до 5400.0 от 1000.0 до 10000.0 от 1.5 до 250.0 от 1.5 до 1300.0 от 1.5 до 500.0* от 1.5 до 1000.0** | ||||
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0.95). " |
±2 |
±4 |
±6 |
±10 |
±14 |
|
Допускаемая средняя квадратическая погрешность измерений углов. " |
1 |
2 |
3 |
5 |
7 |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
|
l+l.SlO^D 5+2-ю-Ч) i+i.sio^d S+MO^D 2+2-104) 4+2Ю"Ч>, где D - измеряемое расстояние, мм | ||||
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0.95). мм:
|
±2-(l,0+l,5-10'6-D) ±2(5+2-lO^-D) ±2-(l+1.5-10<D) ±2(5+2-lO^-D) ±2(2+2-lO^-D) ±2(4+2-lO^-D), где D - измеряемое расстояние, мм |
|
* - для модификации R500 ** - для модификации R1000 | |
Таблица А.З - Метрологические характеристики тахеометров электронных Leica FlexLine TS10
|
Наименование характеристики |
Значение | |||
|
Модификация |
Leica FlexLine TS10 1" |
Leica FlexLine TS10 2" |
Leica FlexLine TS10 3" |
Leica FlexLine TS10 5" |
|
Диапазон компенсации компенсатора.не менее |
±4 | |||
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора. " |
±0,5 |
±0,5 |
±1 |
±1,5 |
|
Диапазон измерений:
|
от 0 до 360 от 1.5до 3500.0 от 1.5 до 5400.0 от 1000.0 до 10000.0 от 1,5 до 250.0 от 1.5 до 1300.0 от 1.5 до 500.0* от 1.5 до 1000.0** | |||
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0.95). ” |
±2 |
±4 |
±6 |
±10 |
|
Допускаемая средняя квадратическая погрешность измерений углов. " |
1 |
2 |
3 |
5 |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
|
l.O+l.S-lO^-D 5+210‘6-D l.O+l.SlO^-D 5+2-lO^-D 2+2-КУЧ) 4+2-10"6-D. где D - измеряемое расстояние, мм |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0.95). мм:
|
±2(l,0+l,510"6D) ±2-(5+210‘6D) ±2-(l,0+l,5-10‘6-D) ±2-(5+2-10’6-D) ±2-(2+2-10<D) ±2(4+2-lO^D), где D - измеряемое расстояние, мм |
|
* - для модификации R500 ** - для модификации R.1000 | |
