ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

ТЕРМОПРЕОБРАЗОВАТЕЛИ С УНИФИЦИРОВАННЫМ ВЫХОДНЫМ СИГНАЛОМ ТУС

Методика поверки

РТ-МП-5336-442-2018 г. Москва

2018 г.

Настоящая методика распространяется на термопреобразователи с унифицированным выходным сигналом ТУС (далее - ТУС) и устанавливает методику и последовательность проведения первичной и периодических поверок.

Интервал между поверками - 4 года.

2 Операции поверки

При проведении первичной и периодической поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта

МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Определение погрешности измерений температуры

6.3

Да

Да

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2. Таблица 2 -Средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.3

Термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07)

Калибраторы температуры JOFRA серий ATC-R и RTC-R (регистрационный номер в Федеральном информационном фонде 46576-11)

Термометры сопротивления эталонные, 3 разряд по ГОСТ 8.558-2009, диапазон от -50 до +300 °C

Измеритель температуры многоканальный прецизионный МИТ 8, At =±(0,004+10’5-t) °C

Мультиметр 3458А №MY45044172, предел измерений 0-100 мА,

Ai = ±(2510’6I+410'1)

Источник питания постоянного тока регулируемый, диапазон напряжения от 0 до 30 В

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

показания. Произвести пять отсчетов показаний и за результат измерений принять среднеарифметическое значение.

Вычислить погрешность измерений по формуле 1.

Тизм - Тэт у =---g--Ю0,%                (1)

где Тизм - значение температуры, измеренное поверяемым ТУС, °C;

Тэт - значение температуры, измеренное эталонным СИ, °C;

D - диапазон измерений, °C.

Результаты поверки считаются положительными, если погрешность измерений, рассчитанная по формуле 1, в каждой точке не превышает допускаемых значений.

  • 6.3.2 Поверка в калибраторах

Подготовить калибратор к работе согласно его РЭ. Установить зонд поверяемого ТУС в колодец калибратора на рабочую глубину.

Примечание: зазор между стенкой отверстия калибратора (вставной трубки) и зондом поверяемого ТУС должен быть не более 0,5 мм в диапазоне температур от плюс 300 до плюс 660 °C и не более 1,0 мм в диапазоне температуры свыше плюс 660 °C.

Задать на калибраторе значение температуры, соответствующее контрольной точке. После выхода калибратора на заданный температурный режим и достижения стабильного состояния поверяемого ТУС (ТИЗм) и калибратора (Тэт) зафиксировать их показания. Произвести пять отсчетов показаний в каждой контрольной точке и за результат измерений принять среднеарифметическое значение.

Вычислить погрешность измерений по формуле 1.

Результаты поверки считаются положительными, если погрешность измерений, рассчитанная по формуле 1, в каждой точке не превышает допускаемых значений.

Для пересчета значения выходного тока в значение температуры необходимо пользоваться формулой 2:

гр _ гр | (Тмакс~"Тмин)-(1изм~1мин)

1 ИЗМ ~ 1 МИН “Г       J _1                           Iх/

‘макс ‘мин

где Тмии - нижняя граница установленного диапазона измерений, °C;

Тмакс - верхняя граница диапазона измерений, °C;

1ИЗм - измеренное значение выходного тока, мА;

1макс - максимальное значение выходного тока, мА;

1Мин - минимальное значение выходного тока, мА.

7 Оформление результатов поверки

ТУС, прошедший поверку с положительным результатом, признается годным и допускается к применению.

Результаты поверки удостоверяются свидетельством о поверке согласно действующим нормативным правовым документам. Свидетельство о поверке заверяется подписью поверителя и знаком поверки.

В случае отрицательных результатов поверки, оформляется извещение о непригодности с указанием причин.

Р.А. Горбунов

Д.А. Подобрянский

Начальник лаборатории №442

Главный специалист по метрологии лаборатории №442

  • 5 Условия поверки и подготовка к ней

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                       от +15 до +25;

  • - относительная влажность окружающего воздуха, %             не более 80.

  • 6 Проведение поверки

6.1 Внешний осмотр

При внешнем осмотре проверяется:

  • - соответствие внешнего вида и маркировки преобразователя его документации;

  • - отсутствие внешних повреждений компонентов, которые могут повлиять на его метрологические характеристики.

ТУС, не отвечающий перечисленным выше требованиям, дальнейшей поверке не подлежит.

  • 6.2 Опробование

Подготовить поверяемый ТУС к работе в соответствии с руководством по эксплуатации.

Подготовить ТУС к работе в соответствии с руководством по эксплуатации, собрать электрическую схему (рисунок 1), включить источник питания (U).

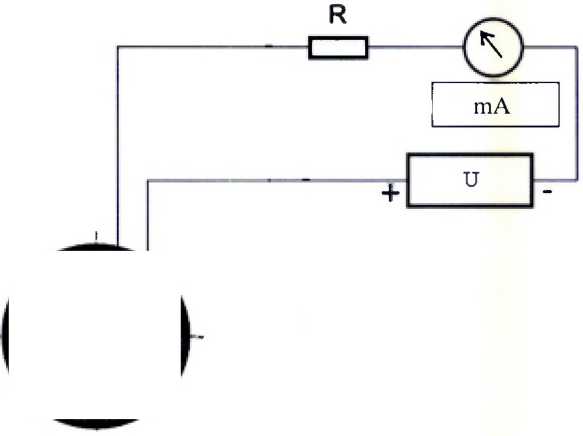

Рисунок 1 - схема подключения ТУС для выполнения измерений

И  ®

1 и

J

г

Результат опробования считается положительным, если после включения питания на дисплее миллиамперметра (mA) будет отображаться значение выходного сигнала в миллиамперах.

  • 6.3 Определение погрешности измерений температуры

Поверку ТУС проводить в зависимости от требуемых точностных характеристик и конструктивных особенностей в жидкостных термостатах или калибраторах температуры не менее, чем в трех точках - двух крайних и одной средней, равномерно распределенных внутри диапазона измерений.

6.3.1 Поверка в термостатах

Подготовить термостат ТПП-1 к работе согласно его руководству по эксплуатации (РЭ).

Поместить эталонный термометр в термостат согласно руководству по эксплуатации на эталонный термометр. ТУС установить в сосуд в вертикальном положении таким образом, чтобы чувствительный элемент ТУС находился в непосредственной близости от эталонного термометра. После достижения стабильного состояния поверяемого (TWSAf) ТУС и эталонного (Тэ/Я) термометра, зафиксировать их

3

1

Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей», «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;

  • -  указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации ТУС.

К проведению поверки допускаются лица, ознакомленные с руководством по эксплуатации ТУС и прошедшие инструктаж по технике безопасности.
