13 Поверка

Настоящая методика распространяется на изделие ФТКС.411713.179 и устанавливает порядок проведения первичной и периодической поверок.

  • 13.1 Общие требования

  • 13.1.1 Поверка изделия должна проводиться предприятием, имеющим метрологическую службу, аккредитованную в установленном порядке на проведение данных работ.

  • 13.1.2 Поверка изделия должна производиться не реже одного раза в год, перед началом эксплуатации, а также после хранения, продолжавшегося более 6 месяцев.

  • 13.1.3 При поверке должны использоваться поверенные в установленном порядке средства измерения и контроля, имеющие действующие свидетельства о поверке.

Перед началом поверки необходимо проверить изделие в режиме «ОК отключен» программы проверки модулей, (см. ФТКС.52061-01 34 01 Система автоматизированная измерительная ТЕСТ-1201-01 Система проверки функций Руководство оператора).

Выявленные неисправности устранить, руководствуясь разделом 14.

13.1.4 Изделие подвергать поверке только при положительном результате выполнения проверки всех модулей.

£ £ г

Э s

  • 13.1.5 При отрицательных результатах поверки модулей и мезонинов МН8И-10В, МН8И-50В и МН6И-150В необходимо выполнить их внешнюю калибровку в соответствии с руководством по эксплуатации на соответствующий модуль (мезонин), а затем повторить поверку.

  • 13.1.6 При выполнении поверки рекомендуется вести протоколы в виде файлов согласно РЭ на соответствующий модуль или мезонин. Все вводимые в ЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

    со

    СО

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка является буква «Е» или буква «е» латинского или русского шрифтов.

ш

1П о in

  • 13.1.7 При включении и выключении изделия руководствоваться указаниями приложения В.

К I г Э s

'С СП 1П ш

Изм.

Лист

N докум.

Подл.

Дата

Формат А4

13.1 • 8 Допускается не выключать изделие по окончании выполнения очередного пункта поверки, если сразу же вслед за ним начинается выполнение следующего пункта поверки.

13.1.90 результатах поверки должна быть сделана запись в формуляре изделия, формуляре или паспорте составной части изделия.

13.1 • 10 Допускается проведение поверки отдельных измерительных модулей (отдельных диапазонов или каналов), с обязательным указанием в свидетельстве о поверке и протоколе поверки информации об объеме проведенной поверки. Наименование каналов (параметров) и диапазоны величин указываются на обратной стороне свидетельства о поверке.

13.2 Операции поверки

13.2.1 При проведении поверки должны выполняться операции, указанные в таблице 13.1.

Подл, и дата |

Инв. N дубл.

| Взам. инв. N

Подл, и дата

15.05.15

Таблица 13.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке или после ремонта

периодической поверке

1 Внешний осмотр

13.6.1

+

+

2 Опробование

13.6.2

+

+

3 Определение электрического сопротивления защитного заземления, сопротивления изоляции цепей сетевого питания относительно корпуса, проверка электрической прочности изоляции цепей сетевого питания

13.6.3

+

-

4 Определение метрологических

характеристик

4.1 Определение диапазона и абсолютной погрешности измерений напряжения постоянного тока в диапазоне от минус 10 до 10 В измерителем мгновенных значений напряжения МН8И-10В

13.6.4.1

+

+

Изм.

Лист

N докум.

Подл.

Дата

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке или после ремонта

периодической поверке

4.2 Определение диапазона и абсолютной погрешности измерений напряжения постоянного тока в диапазоне от минус 50 до 50 В измерителем мгновенных значений напряжения МН8И-50В

13.6.4.2

+

+

4.3 Определение диапазона и абсолютной погрешности измерений напряжения постоянного тока в диапазоне от минус 150 до 150 В измерителем мгновенных значений напряжения МН6И-150В

13.6.4.3

+

+

5 Проверка номера версии и контрольной суммы исполняемого кода (цифрового идентификатора ПО)

13.6.5

+

+

Подл, и дата

Инв. N дубл.

Взам. инв. N

Подл, и дата

15.05.15

  • 13.3 Средства поверки

  • 13.3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 13.2.

SO tn

Изм.

Лист

N докум.

Подл.

Дата

| Подл, и дата |

Инв. N дубл. |

| Взам. инв. N

о

Таблица 13.2

№ пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, метрологические и основные технические характеристики средства поверки

13.6.3

Установка для проверки параметров электрической безопасности GPT-79904:

(в режиме теста переменным током)

Диапазон воспроизведения напряжения переменного тока от 100 до 5000 В, пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока, В: ± (0,01иИЗм+ 5 В), максимальная сила переменного тока 100 мА;

(в режиме сопротивления изоляции)

Диапазон воспроизведения напряжения постоянного тока от 50 до 1000 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В: ± (1 %-UycT +5 В), диапазон измерений сопротивления изоляции от 1 до 9500 МОм, пределы допускаемой основной абсолютной погрешности измерения сопротивления изоляции, МОм: ± (0,lRH3M 1 МОм);

(в режиме измерения низкоомных цепей)

Диапазон воспроизведения силы переменного тока от 3 до 32 А, пределы допускаемой абсолютной погрешности воспроизведения силы переменного тока, А:

± (1 % + 0,05 А), диапазон измерений сопротивления переменному току от 10 мОм до 650 мОм, пределы допускаемой основной абсолютной погрешности измерений сопротивления переменному току, мОм:

± (0,01RH3M + 2 мОм), где иизм и RH3M - значения измеренного напряжения и сопротивления соответственно, иуст - значения воспроизводимого напряжения

  • 13.6.4.1,

  • 13.6.4.2,

13.6.4.3

Мультиметр 3458А: пределы измерений напряжения постоянного тока: 1 В; 10 В; 100 В; 1000 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ±(2,5-10'6D + 0,3-10"6Е), где D -показания мультиметра, Е - предел измерений

Изм.

Лист

N докум.

Подл.

Дата

Продолжение таблицы 13.2

№ пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, метрологические и основные технические характеристики средства поверки

Вспомогательные средства измерений

13.6.4.1

Магазин электрического сопротивления Р4834: номинальное значение сопротивления младшей декады 10'Ом, номинальное значение сопротивления старшей декады 105 Ом, класс точности 0, 02/2, 5-10*7

13.6.4.1,

13.6.4.2

GPR-30H10D:

диапазон выходного напряжения постоянного тока от 0 до 300 В, нестабильность выходного напряжения ±(0,0001 х иУст + 3), мВ, где UyCT - значения выходного напряжения по встроенным индикаторам

13.5.1

Термогигрометр «ИВА-6Н-Д»:

  • - диапазон измерений температуры окружающей среды от 0 до плюс 50 °C;

  • - пределы допускаемой абсолютной погрешности измерений температуры окружающей среды ±0,5 ’С;

  • - диапазон измерений относительной влажности

от 0 до 98 %;

  • - пределы допускаемой абсолютной погрешности измерений относительной влажности среды ±2 %;

  • - диапазон измерений атмосферного давления

от 30 до 110 кПа;

  • - пределы допускаемой абсолютной погрешности измерений атмосферного давления не более ±0,25 кПа

13.5.1

Прибор электроизмерительный цифровой (мультиметр) ИМС-Ф1:

  • - диапазон измерений напряжения переменного тока от 40 до 400 В, пределы допускаемой приведённой погрешности измерений напряжения переменного тока ±0,5 %;

  • - диапазон измерений частоты от 47 до 63 Гц, пределы допускаемой приведённой погрешности измерений частоты ±0,5 %

Примечания

  • 1 Вместо указанных в таблице средств поверки разрешается применять другие типы средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерения с требуемой точностью.

  • 2 Применяемые средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Изм.

Лист

N докум.

Подл.

Дата

  • 13.4 Требования безопасности

  • 13.4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на изделие и в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

  • 13.4.2 При включении и выключении изделия руководствуйтесь приложением В.

  • 13.5 Условия поверки и подготовка к ней

  • 13.5.1 При проведении поверки должны быть условия:

температура окружающего воздуха,°C относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.) напряжение питающей сети, В частота питающей сети, Гц

соблюдены следующие

20 ± 5;

65 ± 15;

100 ± 4 (750 ± 30);

220 ± 10;

50 ± 1.

  • 13.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

выдержать изделие в условиях, указанных в п. 13.5.1 в течение не менее 8 ч;

выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

выполнить операции, оговоренные в разделе 11 «Подготовка к работе»;

собрать схему поверки в соответствии с проводимой операцией.

Изм.

Лист

N докум.

Подл.

Дата

13.6 Порядок проведения поверки

13.6.1 Внешний осмотр

13.6.1.1 При внешнем осмотре проверить наличие товарного знака фирмы-изготовителя, заводского номера изделия и состояние покрытий.

13.6.2 Опробование

13.6.2.1 Опробование изделия выполняется согласно пп. 12.3.1, 12.3.2.

Результаты опробования считать положительными, если при проверке изделия не было сообщений о неисправностях.

13.6.3 Определение электрического сопротивления защитного заземления, сопротивления изоляции цепей сетевого питания относительно корпуса, проверка электрической прочности изоляции цепей сетевого питания

13.6.3.1 Определение электрического сопротивления заземления выполнить в следующем порядке:

1) подготовить установку для проверки параметров безопасности GPT-79904 (далее - пробойная установка),

защитного

измерений электрического сопротивления заземления, установить равным 25 А;

2) измерить пробойной установкой сопротивление заземления корпуса крейта БЭ153 и винтом крепления из состава БЭ153 к крейту.

электрической установить режим

испытательный ток

цепи между клеммой любого модуля НМ-М

Результаты проверки считать положительными, если измеренное значения сопротивления заземления не превышает 0,1 Ом.

ео СО

й g 2 й S

ID

ID*

Ф

ID

о СП ID ID

13.6.3.2 Проверку электрической прочности изоляции цепей сетевого изделия выполнить в следующем порядке:

  • 1) подготовить пробойную установку;

  • 2) выключить все составные части изделия, если они не были выключены;

  • 3) отсоединить кабель

БЭ153;

  • 4) общий (соединенный

соединить с контактом цепи

питания

сетевого питания БЭ153 от сети питания и от

с корпусом) выход пробойной установки защитного заземления кабеля;

5) высоковольтный выход пробойной установки соединить с первым вилки, соединяемым с сетью питания;

соответствии с эксплуатационными документами на пробойную установить следующий режим проверки электрической прочности

контактом

6) в

установку изоляции:

- испытательное напряжение 1500 В переменного тока;

Изм.

Лист

N докум.

Подл.

Дата

  • -  время нарастания испытательного напряжения до установившегося значения 10 с;

  • -  время выдержки в установившемся состоянии 1 мин;

  • -  минимальный ток измерения 0 мА;

  • -  максимальный ток измерения 10 мА.

  • 7) подать испытательное напряжение на проверяемую цепь, выдержать в течение одной минуты, зарегистрировать результат;

  • 8) высоковольтный выход пробойной установки отсоединить от первого контакта вилки и соединить его со вторым контактом вилки, соединяемым с сетью питания;

  • 9) повторить действие 7);

    от контактов вилки

  • 10) отсоединить выходы пробойной установки кабеля сетевого питания;

    БЭ153, а затем к сети

  • 11) подсоединить кабель сетевого питания к питания.

    если при проведении

Результаты проверки считать положительными, проверки не произошло пробоя электрической изоляции.

13.6.3.3 Определение сопротивления изоляции, цепей сетевого питания изделия, относительно корпуса выполнить в следующем порядке:

  • 1) в соответствии с эксплуатационными документами на пробойную установку подготовить пробойную установку в режиме измерений сопротивления изоляции со следующими параметрами:

  • -  испытательное напряжение 500 В;

  • -  диапазон измерений сопротивления изоляции не менее 30 МОм;

  • 2) выключить все составные части изделия, если они не были выключены;

отсоединить кабель сетевого питания БЭ153

первым

  • 3)

БЭ153;

  • 4)

вторым

  • 5) кабеля

  • 6)

от сети питания и от

изоляции: вилки кабеля и

измерить и зарегистрировать сопротивление между контактом цепи защитного заземления контактом сетевого питания вилки кабеля,

между контактом цепи защитного заземления контактом сетевого питания вилки кабеля;

отсоединить выходы пробойной установки от сетевого питания;

подсоединить кабель сетевого питания к БЭ153, а затем к сети

вилки кабеля и

контактов вилки

питания.

Результаты проверки считать положительными, если все измеренные значения сопротивления изоляции не менее 20 МОм.

Изм.

Лист

N докум.

Поди.

Дата

13.6.4 Определение метрологических характеристик изделия

  • 13.6.4.1 Определение диапазона и абсолютной погрешности измерений напряжения постоянного тока в диапазоне от минус 10 до 10 В измерителем мгновенных значений напряжения МН8И-10В выполнить в следующем порядке:

  • 1) подготовить приборы:

  • -  Мультиметр 3458А (далее - мультиметр) - 1 шт.;

  • -  источник питания постоянного тока GPR-30H10D (далее - источник питания) - 1 шт.;

  • -  магазин электрического сопротивления Р4834 (далее - магазин электрического сопротивления) - 1 шт.;

и принадлежности из комплекта ЗИП-0 изделия:

  • -  ИОН ФТКС.687420.028 - 1 шт.;

  • -  кабель ПППВ ФТКС. 685621.038 - 3 шт.;

  • -  кабель ППП ФТКС. 685621.536 - 2 шт.;

  • -  кабель НШ UNC4.853.410 - 1 шт.;

  • -  кабель Т-1201-01_МН ФТКС.685626.385 - 1 шт.

  • 2) подключить соединитель «XI» кабеля Т-1201-01_МН к разъему «Каналы 1-8» коммутационной панели КП 1201-01;

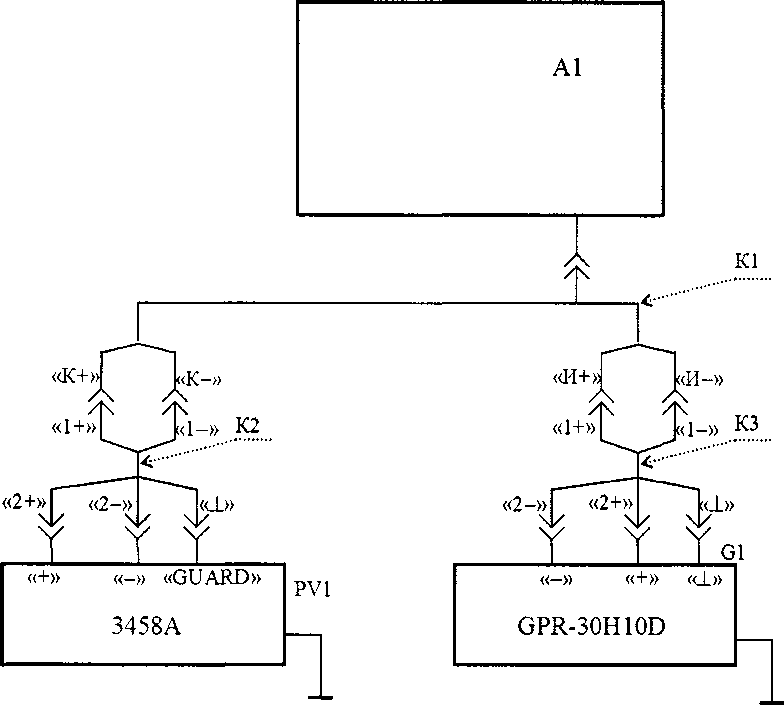

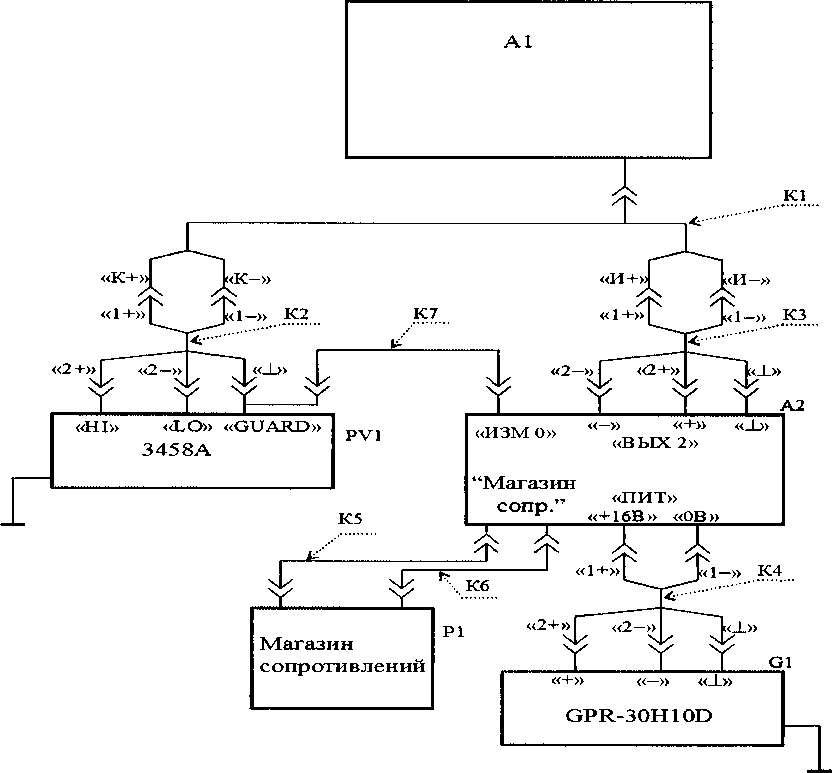

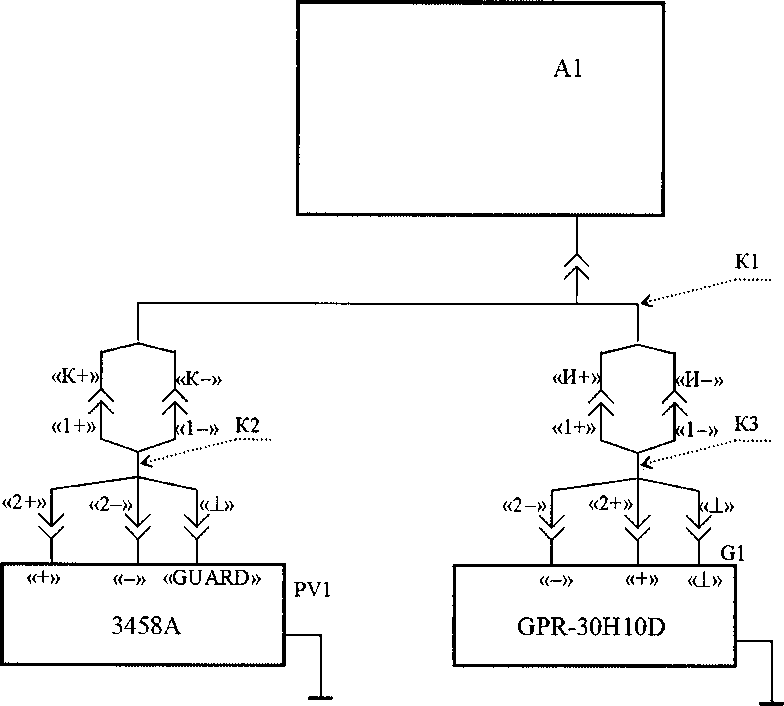

  • 3) собрать рабочее место в соответствии с рисунком Е.1 Приложения Е;

  • 4) включить изделие руководствуясь указаниями приложения В, выждать не менее 20 минут;

  • 5) включить мультиметр, установить его в режим измерений напряжения постоянного тока с автоматическим выбором диапазона измерений. Выдержать мультиметр во включенном состоянии не менее 20 мин. Провести автокалибровку мультиметра в части измерения напряжения постоянного тока;

    £ X Ё S

    Система проверки функций Руководство

  • 6) запустить на исполнение программу «ТЕСТ-1201-01. Программа поверки» (см. ФТКС.52061-01 34 01 Система автоматизированная измерительная ТЕСТ-1201-01 оператора);

    «Поиск инструментов» после появления списка «ОК»;

  • 7) в открывшемся окне инструментов нажать кнопку

    §

    со CQ

  • 8) в поле перечня инструментов выбрать первый проверяемый модуль «МН8И-10В», нажать кнопку «Проверка»;

  • 9) в открывшейся панели «Выбор файла протокола» указать маршрут размещения файла протокола. В поле «Имя файла» ввести желаемое имя файла протокола. Нажать кнопку «ОК».

Примечание - если не указан каталог размещения файла протокола, то место размещения файла DOCUMENTS\INFORMTEST\TECT-1201-01.СПФ\ППВ;

§ X е S

so СП

3

Зам.

ФТКС. 228-2011

ФТКС.411713.179РЭ

Лист

39

Изм.

Лист

N докум.

Подп.

Дата

  • 10) выполнять действия, предписанные в правом верхнем поле окна программы, нажимая кнопку «Далее>>», а так же выполнять действия, указываемые в диалоговых окнах;

  • 11) установить ручки регулировки выходного напряжения источника питания в крайнее левое положение, а ручки регулировки выходного тока источника питания в среднее положение;

  • 12) включить источник питания, выставить на источнике питания значение напряжения (10,0 ± 0,5) В;

  • 13) включить ИОН, выдержать его во включенном состоянии не менее 10 мин., установить тумблер «Питание» в положение «Вкл», тумблер «Rnep» - в положение «ВНЕШН»; тумблер «АТ» - в положение «10В»;

  • 14) установить на входах мезонина плавным вращением регуляторов магазина электрического сопротивления, с одновременным наблюдением за показаниями мультиметра, первое значение напряжения постоянного тока в соответствии с таблицей 13.3. После задания требуемого напряжения выждать завершение переходных процессов в течение не менее 1 мин.;

Таблица 13.3

оЗ

Й

ч

е ч о С

№ проверки

Проверяемое значение напряжения постоянного тока, В

1

10

2

7,5

3

5

4

2,5

5

1

6

0, 05

7

минус 1

8

минус 2,5

9

минус 5

10

минус 7,5

11

минус 10

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ

и К s

S ni со и

15) наблюдать показания мультиметра. Измеренное мультиметром значение напряжения с точностью не менее пяти значащих цифр ввести в окно «Измеренное напряжение, В» на программной панели и нажать кнопку «Далее>>», в окне протокола наблюдать результат.

Вычислить абсолютную погрешность измерений напряжения постоянного тока AU, мВ, по формуле:

оЗ

Й

ч

■о

где Ux

постоянного Un постоянного

AU

  • - измеренное тока,

  • - измеренное тока.

= Un - их,

мультиметром значение напряжения

мезонином значение напряжения

е ч о С

16) повторить действия 14), 15) для значений 7,5; 5; 2,5; 1;

0,05 В (см. таблицу 13.3);

е

  • 4 о е Z;

m К

  • 5

40

С<)

1Г)

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.179РЭ

Лист

  • 17) изменить полярность подачи проверочных напряжений. Для этого необходимо штепсель «2+» кабеля КЗ подключить к гнезду «-» ИОН, штепсель «2-» кабеля КЗ подключить к гнезду «+» ИОН;

  • 18)   повторить действия 14) напряжений (минус таблицу

  • 19)

  • 20)

«Каналы

, 15) для отрицательных проверочных 1; минус 2,5; минус 5; минус 7,5; минус 10 В (см.

13.3));

выключить отключить 1-8» коммутационной панели КП 1201-01;

источник питания;

соединитель «XI» кабеля Т-1201-01_МН от разъема

21) подключить соединитель «Х2» кабеля Т-1201-01_МН к разъему

«Каналы

22)

8) - 18)

24)

9-16» коммутационной панели КП 1201-01;

для поверки второго мезонина МН8И-10В повторить действия f

выключить изделие и приборы, отсоединить кабели и

принадлежности.

Результаты поверки считать положительными, если значения абсолютной погрешности измерений напряжения постоянного тока в диапазоне от минус 10 до 10 В измерителем мгновенных значений напряжения МН8И-10В находятся в допускаемых пределах ±20 мВ и по каждому измерению для всех каналов получен результат - норма (Обозначения, принятые в протоколах поверки, см. в приложении Ж.).

  • 13.6.3.2 Определение диапазона и абсолютной погрешности измерений напряжения постоянного тока в диапазоне от минус 50 до 50 В измерителем мгновенных значений напряжения МН8И-50В выполнить следующем порядке:

    1) подготовить приборы:

    • -  Мультиметр 3458А

    • -  источник питания питания) - 1 шт.;

    и принадлежности из

    (далее - мультиметр) - 1 шт.; постоянного тока GPR-30H10D (далее -

    источник

    комплекта ЗИП-0 изделия:

    2 шт.;

    • -  кабель ШШВ ФТКС.685621.038

    • -  кабель Т-1201-01 МН8И-50В ФТКС.685625.220 - 1 шт.

м

СО

2)

разъему

  • 3) разъему

  • 4)

подключить соединитель «XI» кабеля Т-1201-01_МН8И-50В «ХА208 (МШУ) Каналы 1-4» коммутационной панели КП 1201-01; подключить соединитель «Х2» кабеля Т-1201-01_МН8И-50В к «Каналы 5-16» коммутационной панели КП 1201-01;

собрать рабочее место в соответствии с рисунком Е.2

Приложения Е;

  • 5) включить изделие руководствуясь указаниями приложения В, выждать не менее 20 минут;

  • 6) включить мультиметр, установить его в режим измерений напряжения постоянного тока с автоматическим выбором диапазона измерений. Выдержать мультиметр во включенном состоянии не менее 20 мин. Провести автокалибровку мультиметра в части измерения напряжения постоянного тока;

    4© еп

    Изм.

    Лист

    N докум.

    Поди.

    Дата

  • 7) запустить на исполнение программу «ТЕСТ-1201-01. Программа поверки» (см. ФТКС.52061-01 34 01 Система автоматизированная измерительная ТЕСТ-1201-01 Система проверки функций Руководство оператора);

  • 8) в открывшемся окне «Поиск инструментов» после появления списка инструментов нажать кнопку «ОК»;

  • 9) в поле перечня инструментов выбрать первый проверяемый модуль «МН8И-50В», нажать кнопку «Проверка»;

  • 10) в открывшейся панели «Выбор файла протокола» указать маршрут размещения файла протокола. В поле «Имя файла» ввести желаемое имя файла протокола. Нажать кнопку «ОК».

Примечание - если не указан каталог размещения файла протокола, то место размещения файла DOCUMENTS\INFORMTEST\TECT-1201-01.СПФ\ППВ;

  • 11) выполнять действия, предписанные в правом верхнем поле окна программы, нажимая кнопку «Далее>>», а так же выполнять действия, указываемые в диалоговых окнах;

  • 12) установить ручки регулировки выходного напряжения источника питания в крайнее левое положение, а ручки регулировки выходного тока источника питания в среднее положение;

  • 13) установить на входах мезонина плавным вращением регуляторов источника питания, с одновременным наблюдением за показаниями мультиметра, первое значение напряжения постоянного тока в соответствии с таблицей 13.4. После задания требуемого напряжения выждать завершение переходных процессов в течение не менее 1 мин.;

    Таблица 13.4

    № проверки

    Проверяемое значение напряжения постоянного тока, В

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ

    1

    50

    ± 50

    2

    40

    3

    30

    4

    20

    5

    10

    6

    0,1

    7

    минус 10

    8

    минус 20

    9

    минус 30

    10

    минус 40

    11

    минус 50

    14) наблюдать показания мультиметра. Измеренное мультиметром значение напряжения с точностью не менее пяти значащих цифр ввести в окно «Измеренное напряжение, В» на программной панели и нажать кнопку «Далее>>», в окне протокола наблюдать результат. Вычислить абсолютную погрешность измерений напряжения постоянного тока AU, мВ, по формуле

    (1);

    Лист

    ФТКС.411713.179РЭ

    42

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    • 15) повторить действия 13), 14) (см. таблицу 13.4);

    • 16) изменить полярность подачи необходимо штепсель «2+» кабеля КЗ питания, штепсель питания;

    • 17) повторить напряжений (минус таблицу 13.4));

    для значений 40; 30; 20; 10; 0,1 В

    проверочных напряжений. Для этого подключить к гнезду «-» источника «2-» кабеля КЗ подключить к гнезду «+» источника

    действия

    10; минус

    13), 14) для отрицательных проверочных 20; минус 30; минус 40; минус 50 В (см.

    • 18) для поверки второго

    • 8) - 17);

    • 19) выключить изделие и принадлежности.

    мезонина МН8И-50В повторить действия

    приборы, отсоединить кабели и

Результаты поверки считать положительными, если значения абсолютной погрешности измерений напряжения постоянного тока в диапазоне от минус 50 до 50 В измерителем мгновенных значений напряжения МН8И-50В находятся в допускаемых пределах ±50 мВ и по каждому измерению для всех каналов получен результат - норма (Обозначения, принятые в протоколах поверки, см. в приложении Ж.).

  • 13.6.3.3 Определение диапазона и абсолютной погрешности измерений напряжения постоянного тока в диапазоне от минус 150 до 150 В измерителем мгновенных значений напряжения МН6И-150В выполнить в следующем порядке:

  • 1) подготовить приборы:

  • -  Мультиметр 3458А

    (далее - мультиметр) - 1 шт.;

    постоянного тока GPR-30H10D (далее - источник

  • -  Источник питания питания) - 1 шт.;

    комплекта ЗИП-0 изделия:

    2 шт.;

и принадлежности из

  • -  кабель ШШВ ФТКС.685621.038

  • -  кабель Т-1201-01 МН6И-150В ФТКС.685623.221 - 1 шт.

    2)

    разъему

    3)

подключить соединитель «XI» кабеля Т-1201-01_МНбИ-150В к «Каналы 1-6» коммутационной панели КП 1201-01;

собрать рабочее место в соответствии с рисунком Е.З Приложения Е;

  • 4) включить изделие руководствуясь указаниями приложения В, выждать не менее 20 минут;

    §

    м 03

  • 5) включить мультиметр, установить его в режим измерений напряжения постоянного тока с автоматическим выбором диапазона измерений. Выдержать мультиметр во включенном состоянии не менее 20 мин. Провести автокалибровку мультиметра в части измерения напряжения постоянного тока;

  • 6) запустить на исполнение программу «ТЕСТ-1201-01. Программа поверки» (см. ФТКС.52061-01 34 01 Система автоматизированная измерительная ТЕСТ-1201-01 Система проверки функций Руководство оператора);

    И Ы g

    £ s

    чо СП

    Изм.

    Лист

    N докум.

    Подл.

    Дата

  • I) в открывшемся окне «Поиск инструментов» после появления списка инструментов нажать кнопку «ОК»;

  • 8) в поле перечня инструментов выбрать проверяемый модуль «МНбИ-150В», нажать кнопку «Проверка»;

  • 9) в открывшейся панели «Выбор файла протокола» указать маршрут размещения файла протокола. В поле «Имя файла» ввести желаемое имя файла протокола. Нажать кнопку «ОК».

Примечание - если не указан каталог размещения файла протокола, то место размещения файла DOCUMENTS\INFORMTEST\TECT-1201-01.СПФ\ППВ;

  • 10) выполнять действия, предписанные в правом верхнем поле окна программы, нажимая кнопку «Далее>>», а так же выполнять действия, указываемые в диалоговых окнах;

  • II) установить ручки регулировки выходного напряжения источника питания в крайнее левое положение, а ручки регулировки выходного тока источника питания в среднее положение;

  • 12) установить на входах мезонина плавным вращением регуляторов источника питания, с одновременным наблюдением за показаниями мультиметра, первое значение напряжения постоянного тока в соответствии с таблицей 13.5. После задания требуемого напряжения выждать завершение переходных процессов в течение не менее 1 мин.;

    Таблица 13.5

    № проверки

    Проверяемое значение напряжения постоянного тока, В

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ

    1

    150

    ± 10

    2

    120

    3

    90

    4

    60

    5

    30

    б

    0,5

    7

    минус 30

    8

    минус 60

    9

    минус 90

    10

    минус 120

    11

    минус 150

  • 13) наблюдать показания мультиметра. Измеренное мультиметром значение напряжения с точностью не менее пяти значащих цифр ввести в окно «Измеренное напряжение, В» на программной панели и нажать кнопку «Далее>>», в окне протокола наблюдать результат. Вычислить абсолютную погрешность измерений напряжения постоянного тока AU, мВ, по формуле (1) ;

  • 14) повторить действия 12), 13) для значений 120; 90; 60; 30; 0,5 В (см. таблицу 13.5);

  • 15) изменить полярность подачи проверочных напряжений. Для этого необходимо штепсель «2+» кабеля КЗ подключить к гнезду «-» источника

    Лист

    ФТКС.411713.179РЭ

    44

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    питания, штепсель питания;

    • 16) повторить напряжений (минус таблицу 13.5));

    • 17) выключить принадлежности.

«2-» кабеля КЗ подключить к гнезду «+» источника действия 12), 13) для отрицательных проверочных

30; минус 60; минус 90; минус 120; минус 150 В (см.

изделие и приборы, отсоединить кабели и

Результаты поверки считать положительными, если значения абсолютной погрешности измерений напряжения постоянного тока в диапазоне от минус 150 до 150 В измерителем мгновенных значений напряжения МН6И-150В находятся в допускаемых пределах ±100 мВ и по каждому измерению для всех каналов получен результат - норма (Обозначения, принятые в протоколах поверки, см. в приложении Ж.).

13.6.4 Проверка номера версии и контрольной суммы исполняемого кода (цифрового идентификатора ПО)

Проверку номера версии и контрольной суммы исполняемого кода (цифрового идентификатора ПО) выполнить следующим образом:

1) на ПЭВМ запустить на исполнение программный файл «mbase.exe», расположенный в директории ПЭВМ «C:\VXIPNP\WINNT\UNMBASE»;

в открывшейся панели выбрать вкладку «Справка», в ней выбрать «О программе»;

в открывшейся панели в поле «метрологически значимые части ПО» и зарегистрировать номера версии и контрольной суммы файла

2) вкладку

  • 3) выбрать

PovCalc.dll, рассчитанные по алгоритму CRC32;

  • 4) сравнить номера версии и контрольной суммы, зарегистрированные в действии 3), с номерами версии и контрольной суммы, записанными в формуляре изделия ФТКС.411713.179Ф0.

Результаты проверки считать положительными, если полученные идентификационные данные программных компонентов (номер версий и цифровой идентификатор) соответствуют идентификационным данным, записанным в формуляре изделия ФТКС.411713.179ФО.

13.7 Обработка результатов измерений

  • 13.7.1 Обработка результатов измерений, полученных экспериментально, осуществляется в соответствии с ГОСТ 8.207-76.

    vS

    С> vS

  • 13.7.2 Результаты измерений заносятся в файлы протоколов (значения погрешностей подсчитываются автоматически), содержащих информацию о выполнении поверки по методике, изложенной в разделе 13.

    чо СП

    Изм.

    Лист

    N докум.

    Подп.

    Дата

13.8 Оформление результатов поверки

  • 13.8.1 Для каждой измеряемой величины, погрешность которой определяется, составляется протокол, в котором указываются:

  • 1) результат измерения величины;

  • 2) значение погрешности измерений, рассчитанной в результате обработки результатов измерений;

  • 3) предел допускаемой погрешности для каждого измеренного значения измеряемой величины;

  • 4) результат сравнения значения погрешности измерений, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.

  • 13.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на систему выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение системы запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

    g О

    ко

    £

    о

    Изм.

    Лист

    N докум.

    Подп.

    Дата

Приложение Е (обязательное) Схема рабочего места

я

А1

А2

G1

Р1

PV1

К1

К2, КЗ, К4

К5, Кб

К7

КП 1201-01 ФТКС.687287.154

ИОН ФТКС.687420.028

Источник питания постоянного тока GPR-30H10D

Магазин электрического сопротивления Р4834 Мультиметр 3458А

Кабель Т-1201-01 МН ФТКС.685626.385

м

CQ

Кабель ШШВ ФТКС.685621.038-01

Кабель ШШ ФТКС.685621.536

Кабель НШ UNC4.853.410

Рисунок Е.1 - Схема рабочего места для определения диапазонов и пределов абсолютной погрешности измерения напряжения постоянного тока измерителем мгновенных значений напряжения МН8И-10В

чо еп

3

Зам.

ФТКС.228-2018

Изм.

Лист

N докум.

Подп.

Дата

Инв. N подп. Подп. и дата Взам. инв. N Инв. N дубл. Подп. и дата

5536               15.05.15

А1

G1

PV1

К1

К2, КЗ

КП 1201-01 ФТКС.687287.154

Источник питания постоянного тока GPR-30H10D Мультиметр 34 58А

Кабель Т-1201-01_МН8И-50В ФТКС.685625.220

Кабель ШШВ ФТКС.685621.038-01

Рисунок Е.2 - Схема рабочего места для определения диапазонов и пределов абсолютной погрешности измерения напряжения постоянного тока измерителем мгновенных значений напряжения МН8И-50В

Изм.

Лист

N докум.

Подп.

Дата

Al

G1

PV1

KI

K2, КЗ

КП 1201-01 ФТКС.687287.154

Источник питания постоянного тока GPR-30H10D Мультиметр 3458А

Кабель Т-1201-01_МН6И-150В ФТКС.685623.221

Кабель ШШВ ФТКС.685621.038-01

Рисунок Е.З - Схема рабочего места для определения диапазонов и пределов абсолютной погрешности измерения напряжения постоянного тока измерителем мгновенных значений напряжения МН6И-150В

Изм.

Лист

N докум.

Подп.

Дата

Лист

ФТКС.411713.179РЭ

65

Форма 2а          ГОСТ 2.105

Копировал

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
