Методика поверки «Государственная система обеспечения единства измерений Тахографы цифровые EFAS-4.8» (842-20-10 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений

Тахографы цифровые EFAS-4.8

Методика поверки

842-20-10 МП р.п. Менделеево 2020 г.

• 1.1 Настоящая методика поверки распространяется на тахографы цифровые EFAS-4.8 (далее - тахографы), изготавливаемые фирмой Intellic GmbH, Австрия, и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 2 года.

• 2.1 При поверке тахографов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций, приведенных в таблице 1, поверка прекращается и тахографы бракуются.

• 2.3 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемых тахографов с требуемой точностью.

• 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки тахографов допускается инженерно-технический персонал со средним или высшим техническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

Поверка проводится в рабочих условиях эксплуатации поверяемых тахографов и используемых средств поверки.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в документации изготовителя на поверяемый тахограф по подготовке его к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации;

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае тахограф бракуется.

• 8.2 Опробование

  • 8.2.1 Собрать схему в соответствии с рисунком 1.

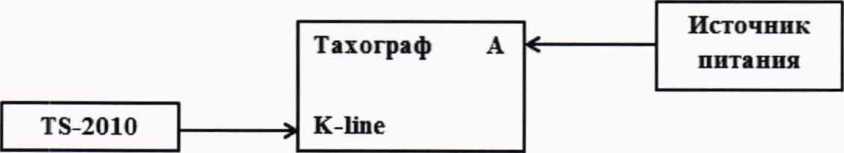

Рисунок 1 - Схема проведения измерений при опробовании

• 8.2.2 Включить тахограф, визуально убедиться в отсутствии ошибок по результатам прохождения внутренних тестов и в индикации текущего времени и даты на дисплее тахографа.

• 8.2.3 Убедиться, что номер версии (идентификационный номер) программного обеспечения (далее - ПО) соответствует указанному в таблице 3 (номер версии ПО приведен на чеке тахографа).

Таблица 3

• 8.2.4 Результаты поверки считать положительными, если выполняются требования п. 8.2.2 и идентификационные данные ПО соответствуют таблице 3.

8.3 Определение относительной погрешности измерений пройденного пути и абсолютной погрешности измерений скорости

• 8.3.1 Собрать схему в соответствии с рисунком 2. Включить тахограф и прибор для поверки тахографов TS-2010.



Рисунок 2 - Схема проведения измерений при определении метрологических характеристик тахографа

• 8.3.2 В приборе для поверки тахографов TS-2010 последовательно выбрать: «Цифровые тахографы»/«ЕЕА8»/«1з1»/«Симулятор Tv».

В графе «к=   » установить значение характеристического коэффициента равное

значению характеристического коэффициента, установленного в тахографе (если значение к, установленное в тахографе, менее 2500 имп/км, изменить на время проведения поверки текущее значение характеристического коэффициента на значение из диапазона 2500<к<25000 в соответствии с руководствами по эксплуатации на тахограф и прибор для поверки тахографов TS-2010).

В графе «v=  » установить значение 20 км/ч.

В графе «d=  » установить значение 1000 м.

Нажать кнопку «START».

• 8.3.3 После завершения теста записать в таблицу 4 измеренные (с экрана тахографа) значение скорости и относительную погрешности измерения пройденного пути.

Таблица 4

• 8.3.4 Выполнить действия п. 8.3.2 при значении скорости v = 90 км/ч. Результаты занести в таблицу 4.

• 8.3.5 Выполнить действия п. 8.3.2 при значении скорости v = 180 км/ч. Результаты занести в таблицу 4.

• 8.3.6 Используя информацию о результатах измерений скорости из таблицы 4, определить абсолютные погрешности измерений скорости для каждого этапа проведения измерений по формуле (1):



(1)

• - в части определения абсолютной погрешности измерения скорости считать положительными. если каждое значение погрешности, вычисленное по формуле (1), находится в пределах ±1 км/ч, что соответствует нахождению значения абсолютной погрешности измерения скорости в пределах ±1 км/ч;

• - в части определения относительной погрешности измерений пройденного пути считать положительными, если каждое значение в графе 3 таблицы 4 находится в пределах ±1 %, что соответствует нахождению значения относительной погрешности измерения пройденного пути в пределах ±1 %.

8.4 Определение абсолютной погрешности хранения шкалы времени на интервале времени 24 ч

• 8.4.1 Собрать схему в соответствии с рисунком 2. Включить тахограф и прибор для поверки тахографов TS-2010.

• 8.4.2 В приборе для поверки тахографов TS-2010 последовательно выбрать: «Цифровые тахографы »A<EFAS»/«tst»/«TecT часов».

• 8.4.3 Нажать «START». Записать результат измерения (AT(j)).

• 8.4.4 Выполнить действия п.8.4.3 еще два раза.

• 8.4.6 Результаты поверки считать положительными, если каждое значение, полученное в п. 8.4.3 - п. 8.4.4 находится в пределах ±2 с, что соответствует нахождению значения абсолютной погрешности хранения шкалы времени на интервале времени 24 ч в пределах ±2 с.

Результаты поверки тахографа подтверждаются сведениями о результатах поверки, включенными в Федеральный информационный фонд по обеспечению единства измерений.

По заявлению владельца тахографа или лица, представившего его на поверку, выдается свидетельство о поверке, и (или) в паспорт тахографа вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

При отрицательных результатах поверки выдается извещение о Непригодности к применению.                                                      /

Заместитель генерального                                        /

директора-начальник НИО-8 ФГУП «ВНИИФТРИ»                    О В. Денисенко
