1 Общие положения

Настоящая методика поверки распространяется на колонки сжиженного природного газа CRYOSTAR 2 (далее по тексту - колонка), и устанавливает объем и методы первичной и периодической поверок.

Интервал между поверками - 1 год.

Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается, а колонка бракуется.

Настоящая методика поверки не предусматривает проведение поверки колонок сжиженного природного газа CRYOSTAR 2 отдельных каналов и на меньшем числе поддиапазонов измерений.

2 Нормативные ссылки

В настоящей методике использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

Приказ Минпромторга России №1815 от 02 июля 2015 года «Порядок проведения поверки средства измерений, требования к знаку поверки и содержанию свидетельства о поверке»;

ПР 50.2.2012-94 ГСП. Порядок аттестации поверителей средств измерений;

Р 50.2.007-2014 ГСП. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения;

РМГ 29-2013 ГСИ. Метрология. Основные термины и определения;

Приказ Ростехнадзора № 101 от 12 марта 2013г. «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности»;

Федеральный закон Российской Федерации от 22 июля 2008г. №123-Ф3 «Технический регламент о требованиях пожарной безопасности»;

Постановление Правительства Российской Федерации от 25 апреля 2012г. №390 «О противопожарном режиме».

Примечание - при использовании настоящей методикой целесообразно проверить действие ссылочных нормативных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при:

первичной поверке

периодической поверке

1. Внешний осмотр

6.1

да

Да

2. Проверка соответствия

6.2

да

да

Наименование операции

Номер пункта методики поверки

Проведение операции при:

первичной поверке

периодической поверке

программного обеспечения

3. Опробование

6.3

да

да

4. Определение метрологических характеристик

6.4

да

да

4 Средства поверки
  • 4.1 Основное средство поверки:

  • - весы, с верхним пределом измерений 150 кг, класс точности средний по ГОСТ OIMLR 76-1-2011;

  • - баллон высокого давления по ГОСТ 15860-84, вместимостью до 100 дм3, рабочее давление 1,6 МПа,

  • 4.2 Средство поверки должно быть поверено и иметь действующие свидетельство о поверке.

  • 4.3 Заправочное устройство для подключения крана раздаточного колонки.

  • 4.4 Соотношение пределов относительной погрешности измерения массы между эталоном и проверяемым средством должно быть не менее 1:3.

Примечание - Допускается применение аналогичного средства поверки, обеспечивающего определение метрологических характеристик поверяемых колонок с требуемой точностью.

5 Требования безопасности
  • 5.1  При проведении поверки должны выполняться следующие требования безопасности:

  • - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже второй;

  • - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

  • - все разъемные соединения линий электропитания и линий связи должны быть исправны;

  • - соблюдаться требования безопасности, указанные в технической документации на колонки, применяемое средство поверки и вспомогательное оборудование;

  • - поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.

  • 5.2 Источником опасности при поверке и эксплуатации может быть измеряемая среда - сжиженный газ.

6 Условия проведения поверки
  • 6.1 При проведении поверки колонки должны быть соблюдены следующие условия:

  • - температура окружающей среды от -40 °C до +55 °C;

  • - относительная влажность окружающего воздуха не более 80 %;

  • - атмосферное давление от 84 до 106,7 кПа;

  • - измеряемая среда: сжиженный природный газ.

  • 6.2 Колонку подключают в соответствии с Приложением А.

  • 7 Проведение поверки

    • 7.1 Внешний осмотр

При внешнем осмотре проверить:

  • - соответствие комплектности колонки требованиям паспорта;

  • - отсутствие механических повреждений, не позволяющих провести поверку;

  • - отсутствие дефектов, препятствующих чтению надписей, маркировки, индикатора.

  • 7.2 Проверка соответствия программного обеспечения

Проверить соответствие идентификационных данных программного обеспечения (далее - ПО). Для этого необходимо выполнить следующее:

  • - включить колонку, при запуске на табло индикации, кратковременно отображается наименование и версия установленной прошивки на электронно-вычислительное устройство;

  • - проверить соответствие идентификационных данных ПО, приведенным в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

12.00

Номер версии (идентификационный номер) ПО

12.00

Цифровой идентификатор ПО (контрольная сумма)

28786

Результат считается положительным, если идентификационные данные совпадают с данными, указанными в таблице 2.

  • 7.3 Опробование

Допускается совмещать опробование с определением относительной погрешности колонки.

При опробовании проверяется изменение и увеличение значения массы выданного газа с течением времени.

Результат считается положительным, если при открытом раздаточном кране с течением времени изменяется и увеличивается значение массы на индикаторе колонки. При осмотре всех составных частей колонок не обнаружено следов испарений СПГ.

  • 7.4 Определение относительной погрешности колонки

Относительная погрешность колонки при измерении массы сжиженного природного газа определяется путем сравнения значения массы газа, выдаваемой колонкой, с показаниями весов, определение погрешности производится в двух точках диапазона измерений 20 кг и 50 кг.

Сброс показания разового учета выданной массы газа в нулевое положение производится автоматически при снятии раздаточного крана с колонки.

Определение относительной погрешности производится трехкратным измерением выданных доз, следующим образом:

  • - открыть кран баллона и стравить газ;

  • - поставить баллон на весы;

  • - установить нулевое показание на весах;

  • - подключить кран раздаточный к баллону;

  • - нажать кнопку СТАРТ на колонке и наполнить баллон не менее 15 или 40 кг

  • - отключить кран раздаточный от баллона;

  • - снять показания с дисплея колонки и весов.

Относительную погрешность измерений массы газа дм, %, рассчитать по формуле:

Ми3 мэ

•100

где Л/э- масса газа в баллоне, измеренная весами, кг;

Ми - показания индикатора (указателя разового учета) колонки, кг.

Результат считается положительным, если относительная погрешность не превышает значений указанных в описании типа.

8 Оформление результатов поверки
  • 8.1 При положительных результатах поверки колонка признается пригодной к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на колонку выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке, а также на электронно-вычислительное устройство, маркировочную табличку и расходомер массовый в виде пломбы ограничивающей доступ в соответствии с действующим законодательством.

  • 8.2 При отрицательных результатах поверки колонка признается непригодной к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на колонку выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Приложение А

(справочное)

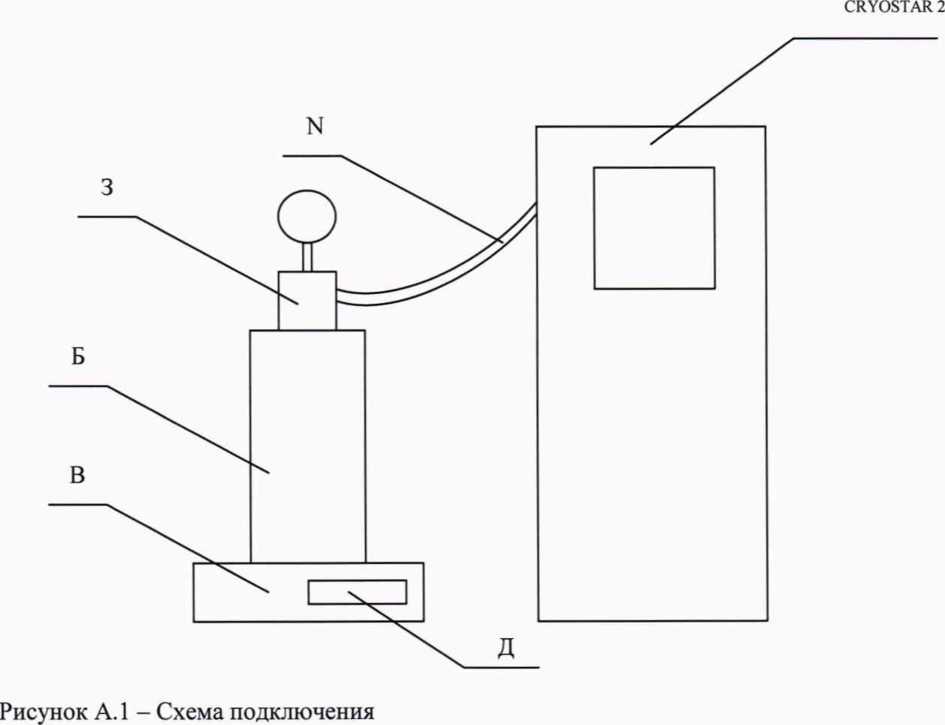

Схема подключения колонки для проведения поверки

Обозначения:

CRYOSTAR 2 - колонка;

N - раздаточный кран;

Б - баллон;

3 — заправочное устройство с шаровым краном высокого давления и манометром;

В - весы;

Д - дисплей весов.
