Федеральное агентство по техническому регулированию и метрологии

Федеральное государственное унитарное предприятие

«Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Государственная система обеспечения единства измерений

Угломеры Holex серии 45 Методика поверки

МП 83-233-2018

Екатеринбург 2018 '

Предисловие 1 Разработана: ФГУП «УНИИМ»

2 Исполнители: Зав. лабораторией 233

Вед. инженер лаборатории 233

Утверждена: ФГУП «УНИИМ» «    »

Шимолин Ю.Р.

Сафина Т.Н.

2018 г.

Содержание

  • 1  ОБЛАСТЬ ПРИМЕНЕНИЯ

  • 2  НОРМАТИВНЫЕ ССЫЛКИ

  • 3  ОПЕРАЦИИ ПОВЕРКИ

  • 4  СРЕДСТВА ПОВЕРКИ....................................................................................................................

  • 5  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ...............................................................................................

  • 6  УСЛОВИЯ ПОВЕРКИ.....................................................................................................................

  • 7  ПОДГОТОВКА К ПОВЕРКЕ.........................................................................................................

  • 8  ПРОВЕДЕНИЕ ПОВЕРКИ.............................................................................................................

  • 9  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ............................................................................4

Государственная система обеспечения единства измерений Угломеры Holex серии 45 Методика поверки

Дата введения - «____»____________________2018 г.

1   ОБЛАСТЬ ПРИМЕНЕНИЯ
  • 1.1    Настояшая методика распространяется на угломеры Holex серии 45 (далее - угломеры) производства компании Hoffmann GmbH Qualitatswerkzeuge, Германия и устанавливает объем и последовательность операций первичной и периодической поверок.

  • 1.2   Интервал между поверками - один год.

2   НОРМАТИВНЫЕ ССЫЛКИ
  • 2.1 В настоящей методике использовались ссылки на следующие документы:

ГОСТ 6507-90 Микрометры. Технические условия

ГОСТ 8026-92 Линейки поверочные. Технические условия

ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 ТО’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Приказ Госстандарта от 19.01.2016 N 22 "Об утверждении Государственной поверочной схемы для средств измерений плоского угла"

Приказ Минпромторга России от 02.07.2015 N 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке"

Примечание - При использовании настоящей методики целесообразно проверить действие ссылочных документов на 1 января текущего года. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены. то раздел, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3   ОПЕРАЦИИ ПОВЕРКИ

3.1 При проведении первичной и периодической поверок угломеров должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Внешний осмотр

8.1

Опробование

8.2

Определение параллакса

8.3

Определение отклонений от плоскостности и прямолинейности измерительных поверхностей угломеров

8.4

Определение отклонений от параллельности измерительных поверхностей линейки

8.5

Определение абсолютной погрешности угломеров

8.6

4 СРЕДСТВА ПОВЕРКИ

4.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики

Наименование и тип основных и вспомогательных средств поверки, обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки

8.4

Линейка лекальная ЛЧ-1-200 по ГОСТ 8026;

Для образца просвета:

Рабочий эталон единицы длины 4 разряда по ГОСТ Р 8.763 (меры длины концевые плоскопараллельные);

Пластина плоская стеклянная типа ПИ 60, отклонение рабочей поверхности от плоскостности не более 0,09 мкм

или брусок для определения значения просвета

8.5

Микрометр типа МК, КТ 2 по ГОСТ 6507

8.6

Рабочий эталон единицы плоского угла 4-го разряда по Государственной поверочной схеме для средств измерений плоского угла, утвержденной Приказом Госстандарта от 19.01.2016 N 22 (меры угловые);

Плита поверочная, КТ 1 по ГОСТ 10905

8.1-8.6

Термогигрометр, диапазоны измерений: температура воздуха от -*-10 до +30 °C, Д=±1 °C; относительная влажность воздуха от 15 до 85 %, Д=±3 %

4.2 Допускается применение средств поверки, отличающихся от приведенных в таблице 2, но обеспечивающих определение метрологических характеристик угломеров с требуемой точностью.

  • 4.3 Эталоны, применяемые для поверки, должны быть аттестованы и иметь действующие свидетельства об аттестации, средства измерений - поверены и иметь действующие свидетельства о поверке.

5   ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1   При проведении поверки должны быть соблюдены требования безопасности, указанные в эксплуатационной документации на угломер и на средства поверки.

6   УСЛОВИЯ ПОВЕРКИ
  • 6.1   При проведении поверки должны быть соблюдены следующие условия:

  • - температура воздуха в помещении, °C               20 ± 5;

  • - относительная влажность воздуха, %, не более        80.

7   ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1   Перед проведением поверки средства поверки и поверяемый угломер должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них и выдержаны на рабочем месте не менее 3 ч.

  • 8   ПРОВЕДЕНИЕ ПОВЕРКИ

8.1   Внешний осмотр
  • 8.1.1  При внешнем осмотре должно быть установлено:

  • - соответствие внешнего вида, комплектности, маркировки угломеров требованиям технической документации на угломеры;

  • - наличие стопорного устройства;

  • - отсутствие механических повреждений, следов коррозии на рабочих поверхностях и шкалах угломеров, других дефектов, ухудшающих эксплуатационные качества угломеров и препятствующих отсчету показаний;

  • - штрихи шкал и цифры должны быть отчетливыми и хорошо видимыми.

8.2 Опробование
  • 8.2.1 При опробовании проверяют:

  • - плавность перемещения подвижных частей;

  • - надежность закрепления подвижных частей по отсутствию изменений показаний угломера после фиксации установленного угла стопорным устройством.

8.3 Определение параллакса
  • 8.3.1 Параллакс определяют как разность показаний угломера при изменении направления взгляда на 45° при повороте головы в ту или другую сторону и без наклона (при зажатом стопорном устройстве).

8.3.2 Параллакс не должен превышать значений, указанных в таблице 3. Таблица 3 - Параллакс и пределы допускаемой абсолютной погрешности угломеров

Модификация

Исполнение

Параллакс, дел., не более

Пределы допускаемой абсолютной погрешности, 0

453000

453000 80x120

0,5

±1,0

453000 120x150

0,2

±0,5

453000 150x200

0,2

±0,5

453000 200x300

0,2

±0,5

453200

453200 85x150

0,2

o'

453400

453400 100x150

0,2

±0,5

453400 150x300

0,2

±0,5

453400 200x400

0,2

±0,5

453400 300x600

0,2

±0,5

8.4 Определение отклонений от плоскостности и прямолинейности измерительных поверхностей угломеров

  • 8.4.1 Отклонения от плоскостности и прямолинейности измерительных поверхностей основания и линейки определяют при помощи лекальной линейки,

  • 8.4.2 Ребро лекальной линейки устанавливают на измерительную поверхность угломера параллельно длинному ребру и оценивают значение просвета между ними. При длине измерительных поверхностей более 200 мм лекальную линейку перемещают по измерительной поверхности с шагом 100 мм, контролируя просвет.

    8.4.3 нок 1).

    Значение просвета определяют визуально - сравнением его с образцом просвета (Рису

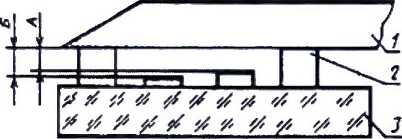

    1 - лекальная линейка; 2 - плоскопараллельные концевые меры длины;

    3 - плоская стеклянная пластина; А, Б - значения просвета Рисунок 1 - Образец для определения значения просвета

8.4.4 Отклонения от плоскостности и прямолинейности измерительных поверхностей не должны превышать 0,01 мм на 100 мм длины.

8.5 Определение отклонений от параллельности измерительных поверхностей линейки
  • 8.5.1 Отклонение от параллельности измерительных поверхностей линейки определяют с помощью микрометра.

  • 8.5.2  Измеряют расстояния между измерительными поверхностями линейки не менее, чем в трех сечениях при длине измерительной поверхности до 300 мм и пяти сечениях - при длине более 300 мм.

  • 8.5.3  Отклонение от параллельности определяют как разность между наибольшим и наименьшим измеренными значениями расстояний.

  • 8.5.4  Отклонения от параллельности измерительных поверхностей линейки не должны превышать значений, указанных в таблице 4.

Таблица 4 - Допускаемые отклонения от параллельности измерительных поверхностей линейки

Длина измерительных поверхностей линейки, мм

Допуск параллельности, мм

До 150 включ.

0,1

Св. 150 до 300 включ.

0,2

Св. 300

о.з

8.6 Определение абсолютной погрешности угломеров
  • 8.6.1  Абсолютную погрешность угломеров определяют с помощью угловых мер и поверочной плиты.

  • 8.6.2 Абсолютную погрешность угломеров определяют в двух положениях угловой меры (при контакте с правым и левым участком измерительной поверхности основания):

  • - в первом положении ( правый угол, образованный измерительными поверхностями правой стороны линейки и основания угломера) в точках 45°00' и 90°00'. Для угломеров модификации 453400 - в точках 10с00', 45°00' и 90°00':

  • - во втором положении (левый угол) в точках 90°00', 135°00'. Для угломеров модификации 453400 - в точках 90°00', 135°00', 170°00'.

  • 8.6.3  Кроме того, абсолютную погрешность угломеров модификаций 453000, 453200 определяют в точках 00°00' и 180°00' с помощью поверочной плиты. Измерительные поверхности угломера совмещают с поверхностью плиты и снимают показание угломера.

  • 8.6.4  Абсолютную погрешность угломера в i-ой точке (Д<. °) вычисляют по формуле

Af- у i ~ ^эт i г                                              0)

где ly t - показание угломера в /-ой точке, °;

/эт j - номинальное значение угла /-ой угловой меры (блока мер), °.

  • 8.6.5  Все полученные значения абсолютной погрешности угломера должны быть в интервале значений, указанных в таблице 3.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1.1  По результатам поверки оформляется протокол поверки произвольной формы.

  • 9.1.2 Положительные результаты поверки угломеров оформляются согласно Приказу Минпромторга России от 02.07.2015 N 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке" выдачей свидетельства о поверке.

  • 9.1.3  Отрицательные результаты поверки угломеров оформляются согласно Приказу Минпромторга России от 02.07.2015 N 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке" выдачей извещения о непригодности с указанием причин непригодности, свидетельство о предыдущей поверке аннулируется.

Зав. лабораторией 233 ФГУП «УНИИМ»

Вед. инженер лаборатории 233 ФГУП «УНИИМ»
