АНАЛИЗАТОРЫ СЕРЫ

В НЕФТИ И НЕФТЕПРОДУКТАХ РЕНТГЕНОФЛУОРЕСЦЕНТНЫЕ ЭНЕРГО ДИСПЕРСИОННЫЕ СПЕКТРОСКАН SUL

МЕТОДИКА ПОВЕРКИ

МП 242-2219-2018

Зам. руководителя отдела Госэталонов области физжо-^ймических измерений ФГУП «ВНИИМ им.Д.И. Менделеева»

В. Колобова ыи сотрудник

Б. Копыльцова

Санкт-Петербург 2018 г.

Оглавление

ВВЕДЕНИЕ

ПРИЛОЖЕНИЕ А. ФОРМА ПРОТОКОЛА ПОВЕРКИ (РЕКОМЕНДУЕМАЯ)

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL (в дальнейшем - анализаторы).

Настоящая методика поверки МП 242-2219-2018 распространяется на вновь изготавливаемые анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL.

Анализаторы подлежат первичной (до ввода в эксплуатацию и после ремонта) и периодической поверке.

Интервал между поверками - один год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1   При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица I

Наименование операции

Номер пункта методики

Обязательность проведения

первичная

в эксплуатации

1

Внешний осмотр, проверка комплектности

6.1

Да

Да

2

Опробование и проверка соответствия ПО

6.2

Да

Да

3

Проверка метрологических характеристик: диапазона измерений, абсолютной погрешности и повторяемости результатов единичных измерений

6.3

Да

Да

  • 1.2 Допускается проводить поверку анализатора на меньшем числе поддиапазонов измерений (рабочем диапазоне) с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 Термогигрометр утвержденного типа (диапазон измерений относительной влажности от 10 до 95 %; абсолютная погрешность не более 10 %; диапазон измерений температуры от +10 до +40 °C; абсолютная погрешность не более 0,5 °C).

  • 2.2 Барометр утвержденного типа (диапазон измерений от 84 до 105 кПа, относительная погрешность не более 3 %).

  • 2.3 Стандартные образцы утвержденного типа массовой доли серы в минеральном масле в диапазоне аттестованных значений массовой доли серы от 0,0003 % до 5,00 % (СО для рекомендованные первичной поверки приведены в таблице 2).

Таблица 2

№ образца

Номер СО

Наименование СО

Интервал аттестованных значений, %

Границы допускаемых значений относительной погрешности, при Р = 0,95, %

1

ГСО 9513-2010

СН-0,0003-НС

0,00021}-0,0004

20%

2

ГСО 9406-2009

СН-0.060-НС

0,050-0,066

3

ГСО 9410-2009

СН-1,00-НС

0,900-1,100

2%

4

ГСО 9416-2009

СН-5,00-НС

4,50 - 5,50

С аттестованным значением не менее 0,0003 %.

  • 2.4 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик анализатора с требуемой точностью.

3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 3.1 При проведении поверки должны соблюдаться условия, приведенные в таблице 3.

Таблица 3 - Условия поверки

Температура окружающего воздуха

(20 ± 5) °C

Атмосферное давление

84-105 кПа

Относительная влажность

Не более 90 %

  • 3.2 Установка и подготовка анализатора к поверке, включение соединительных устройств, выполнение операций при проведении контрольных измерений осуществляется в соответствии с эксплуатационной документацией.

4   ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Требования безопасности должны соответствовать рекомендациям, изложенным в эксплуатационных документах на анализатор.

5   ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению измерений по поверке допускаются поверители, изучившие эксплуатационную документацию на анализатор СПЕКТРОСКАН SUL и настоящую методику поверки. Для получения данных, необходимых для поверки, допускается участие в поверке оператора, обслуживающего анализатор, или сервис-инженера (под контролем поверителя).

6   ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие анализатора следующим требованиям:

  • - наличие эксплуатационной документации;

  • - отсутствие механических повреждений и дефектов покрытия;

  • - целостность показывающих приборов;

  • - надписи и обозначения на приборе должны быть чёткими;

  • 6.2 Проверка функционирования (опробование) и проверка соответствия ПО.

    • 6.2.1 Опробование.

Включить анализатор. Провести измерения контрольного образца Мо, входящего в состав ЗИП анализатора, следуя инструкциям раздела «Выполнение измерений» Руководства по эксплуатации анализатора РА8.000.000РЭ (далее - РЭ) и указаниям на экране индикации.

Анализатор функционирует нормально, если по окончании измерений на табло отобразится: «Установите холостую пробу».

  • 6.2.2 Проверка соответствия встроенного ПО

Вывести на экран окно с версией программного обеспечения, следуя инструкциям раздела «Идентификация программного обеспечения» РЭ. Результаты проверок положительные, если версия ПО - 3.09 или выше.

  • 6.2.3 Проверка соответствия автономного ПО (проводится, если ПО входит в состав комплекта поставки и используется для выполнения определения массовой доли серы в нефти и нефтепродуктах).

    • 6.2.3.1 Для того чтобы выполнить идентификацию программного обеспечения (двух модулей) «Количественный анализ» и «Проверка спектрометра», необходимо подключить анализатор к персональному компьютеру, с установленным ПО «Спектр-Квант», в соответствии пунктом «Включение анализатора» РЭ, запустить на персональном компьютере программную оболочку «Спектр-Квант» и выбрать из пункта меню «Справка» команду «О программе».

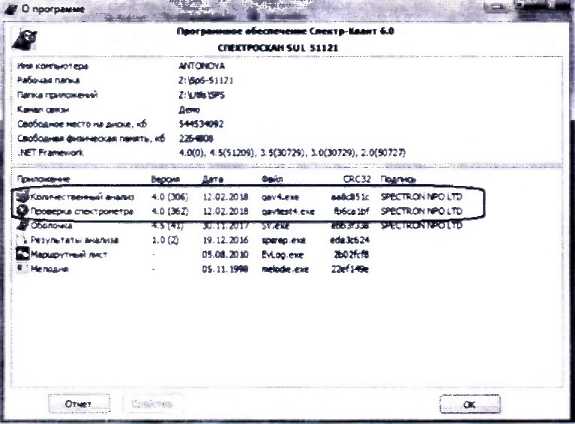

      Рисунок 1 - Окно «О программе»

      При выборе этой команды на экране появится окно, показанное на Рис.2 В окне «О программе» в графе «Приложение» указаны наименования модулей ПО, в графе «Версия» указаны номера версий. Форму записи 4.0(306) следует читать: 4.0.0.306.

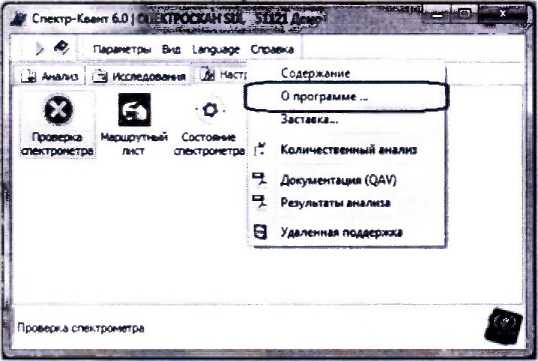

      Рисунок 2 - Окно оболочки «Спектр-Квант»

    • 6.2.3.2 Анализатор считается выдержавшим проверку по п. 6.2.3, если для каждого из двух модулей ПО, указанных в п.6.2.3.1, версия не ниже, чем указано в таблице 4 и подтверждена электронной подписью SPECTRON NPO LTD.

Таблица 4 - Версии модулей ПО

Наименование модуля ПО

Номер версии (идентификационный номер) модуля ПО

«Количественный анализ»

Не ниже 4.0.0.0

«Проверка спектрометра»

  • 6.3 Определение метрологических характеристик

    • 6.3.1 Проверка диапазона измерений, определение абсолютной погрешности анализатора и повторяемости результатов единичных измерений проводится с использованием стандартных образцов указанных в п.2.3.

При проведении поверки в рабочем поддиапазоне измерений должно быть использовано не менее трех СО, равномерно распределенных по рабочему поддиапазону измерений.

Измерения проводят в соответствии с пунктом «Процедура анализа» РЭ.

  • 6.3.2 По окончании анализа результаты измерений (среднее арифметическое значение результатов единичных измерений массовой доли серы в стандартном образце (X) и модуль разности между двумя единичными измерениями (XI-Х2)) регистрируются анализатором и автоматически распечатываются на встроенном термопринтере.

Результаты определения метрологических характеристик признаются положительными, если:

  • - модуль разности результатов двух последовательных измерений массовой доли серы (XI-Х2) в каждом СО, не превышает предела повторяемости результатов единичных измерений, указанного в таблице 5;

  • - разница между аттестованным значением СО и средним арифметическим значением результатов единичных измерений массовой доли серы в каждом СО, не превышает предела допускаемой абсолютной погрешности, указанного в таблице 5.

Таблица 5 - Допускаемые пределы абсолютной погрешности и повторяемости

Наименование характеристики

Значение

Диапазон измерений массовой доли серы, %

от 0,00030 до 5,00

Пределы допускаемой абсолютной погрешности массовая доля серы, %

±(0,04-Х+0,00017)

Предел повторяемости 2) результатов единичных измерений (Р=0,95), %:

  • - в диапазоне от 0,00030 до 0,100 включ.%

  • - в диапазоне св. 0,100 до 5,00 %

0,0273 Х+0,00014

0,0145-Х0-7035

11X - среднее арифметическое двух результатов единичных измерений массовой доли серы, %, если модуль их разности не превышает предела повторяемости.

Значения пределов допускаемой погрешности и пределов повторяемости для конкретных значений X подлежат округлению в соответствии с разделом 10.2 «Представление результатов измерения» Руководства по эксплуатации РА8.000.000РЭ.

2) Модуль разности результатов единичных измерений массовой доли серы в двух образцах одной пробы.

Приложение А. Форма протокола поверки (рекомендуемая)

ПРОТОКОЛ ПОВЕРКИ

Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энерго дисперсионные СПЕКТРОСКАН SUL

Заводской номер___________________

Дата выпуска______________________

Дата поверки_______________________

Поверка проведена по методике поверки МП 242-2219-2018. «ГСП. Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 27.07.2018 г.

УСЛОВИЯ ПОВЕРКИ

Температура окружающего воздуха, °C______________

Относительная влажность окружающего воздуха, %__________

Средства поверки (с указанием погрешности и срока годности)_______________________

Результаты опробования

Результаты проверки соответствия программного обеспечения

Результаты определения метрологических характеристик

Наименование стандартного образца

Аттестованное значение массовой доли серы, Сап, мг/кг

Среднее значение для двух последовательных единичных измерений, Сизм, мг/кг

Разница между измеренными и аттестованными значениями ГСО Сап—Сизм, Мг/кг

Пределы допускаемой абсолютной погрешности, мг/кг

Модуль разности между двумя последовательными единичными измерениями массовой доли серы, мг/кг

Предел повторяемости результатов единичных измерений, мг/кг

ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ПОВЕРКИ

Анализатор зав. номер_______признан пригодным к применению/непригодным к применению.

Поверитель__
