УТВЕРЖДАЮ Генеральный директор ООО «АСК Экспресс»

С.В. Краснышов

2018 г.

Регистраторы автономные ВС-327

Методика поверки

ВАПМ.317.004 МП

г. Москва, 2018 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на регистраторы автономные ВС-327 (далее - регистраторы) и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки должны выполняться операции, приведенные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение относительной погрешности измерений виброускорения

7.3

да

да

4 Проверка цифрового идентификатора ПО

7.4

да

да

3 СРЕДСТВА ПОВЕРКИ

3. 1 При проведении поверки должны применяться средства поверки, указанные в та

блице 2.

  • 3.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 3.4 Используемые при поверке эталоны (средства измерений) должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 г. и иметь действующие свидетельства о поверке (знак поверки).

Таблица 2

Номер пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки. Номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.3

Поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012

Вспомогательные средства поверки

Раздел 4

Прибор комбинированный TESTO 622: диапазон измерений температуры от минус 10 до 60 °C, пределы допускаемой абсолютной погрешности измерений температуры ± 0,4 °C; диапазон измерений абсолютного давления от 300

до 1200 гПа; пределы допускаемой абсолютной погрешности измерений атмосферного давления ± 5 гПа; диапазон измерений относительной влажности от 10 до 95 %; пределы допускаемой абсолютной погрешности измерений влажности ± 3 %

3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C...................................................................................20

относительная влажность воздуха, %, не более

атмосферное давление, кПа....................................................................................................100

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

5 ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ
  • 5.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019-79, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

  • 5.2 К выполнению операций поверки и обработке результатов наблюдений могут быть допущены только лица, аттестованные в качестве поверителя в установленном порядке.

  • 5.3 Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 На поверку представляют регистратор, полностью укомплектованный в соответствии с паспортом (ПС), за исключением ЗИП. При периодической поверке представляют дополнительно свидетельство о предыдущей поверке.

  • 6.2 Во время подготовки регистратора к поверке поверитель знакомится с нормативной документацией на регистраторы и подготавливает все материалы и средства измерений, необходимые для проведения поверки;

  • 6.3 Контроль условий проведения поверки по пункту 4 провести перед началом поверки, а затем периодически, но не реже одного раза в 2 часа.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 Внешний вид и комплектность регистратора проверить на соответствие данным, приведенным в руководстве по эксплуатации (РЭ) и в ПС регистратора.

При проведении внешнего осмотра проверить:

  • - соответствие комплектности эксплуатационной документации, наличие маркировок с указанием типа и заводского номера;

  • - чистоту и исправность разъёма и индикатора;

  • - отсутствие механических и электрических повреждений, влияющих на работу.

  • 7.1.2 Результаты внешнего осмотра считать положительными, если соблюдаются требования п. 7.1.1. В противном случае регистратор дальнейшей поверке не подвергается, бракуется и направляется для проведения ремонта.

  • 7.2 Опробование

    • 7.2.1 Установить на ПК и запустить на выполнение ПО VisShock. Подключить регистратор посредством кабеля к ПК, дождаться обнаружения прибора программой VisShock. После обнаружения прибора программой VisShock (рисунок 1) нажать кнопку «Настройки прибора» (рисунок 2).

Рисунок 1

.. ...... , ........ . . ...

MKSSK'»/-;'

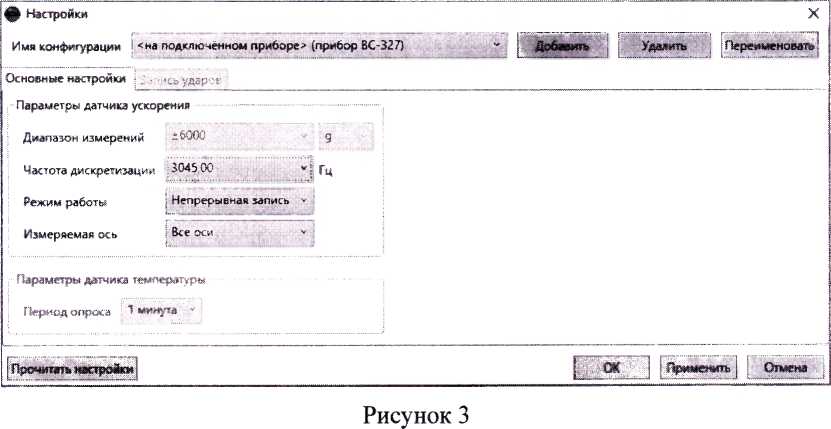

  • 7.2.2 Нажать кнопку «ОК» в появившемся окне, в окне «Настройки» выбрать значения в соответствии с рисунком 3 (все оси, непрерывная запись, максимально возможная для этою режима частота дискретизации), и нажать кнопку «ОК».

  • 7.2.3 После завершения загрузки настроек в регистратор отключить его от ПК и перевести в режим записи данных, для чего приложить магнит к лицевой панели прибора и дождаться зеленого сигнала светодиодного индикатора. С помощью магнитного ключа из комплекта поставки вывести прибор из режима сниженного энергопотребления, дождаться запуска прибора. По окончании процесса перехода прибора в режим записи перемещать регистратор в трех плоскостях произвольным образом, после завершения остановить запись с помощью магнитного ключа.

  • 7.2.4 Подключить прибор к ПК, с помощью ПО VisShock считать запись с регистратора (рисунок 4).

Название записи 120 ? 2_2017 11 _2б_45

Имеющиеся на приборе записи

Тип за л мем

Время начала

вровень дете<гироеэ»»мв /Дара g Режим региг чрацми дорл Рлмер ймилз Примерное время сни-ыканин

Негч1Тричм»»пи<ь W декабря 2017 г. 1241.-06WO

676.000 КБ

J Считанные ранее записи

Рисунок 4

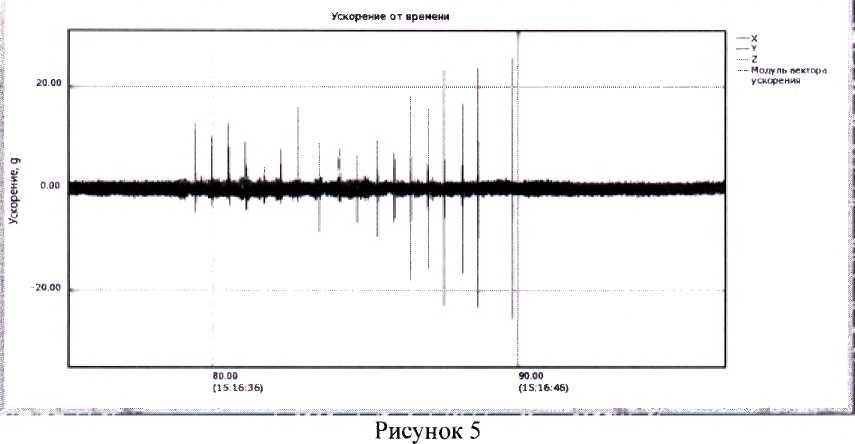

По завершении считывания записи, открыть сохраненный на ПК файл и построить график «Ускорение от времени» (рисунок 5).

  • 7.2.5 Регистратор считать работоспособным, если операции по п. 7.2.1-7.2.4 выполнены успешно и на графике присутствуют результаты измерений ускорение по всем трем осям. В противном случае регистратор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

7.3 Определение относительной погрешности измерений виброускорения

  • 7.3.1 Открыть окно настроек регистратора, нажав на кнопку «Настройки прибора» (рисунок 2). Нажать кнопку «ОК» в появившемся окне, затем в окне «Настройки» выбрать значения в соответствии с рисунком 6 (необходимая ось, непрерывная запись, максимально возможная для этого режима частота дискретизации), нажать кнопку «ОК».

    Имя конфигурации

    <и» подключением приборе» {прибор 6С-327)

    и№ 1 | Удалите.

    | | Переимеиовать |

    Основные настройки

Параметры датчика ускорения

±6000                  g

64000,00             * Гц

Непрерывная запись *

X

Диапазон измерений

Частота дискретизации

•Режим работы

Измеряемая ось

Параметры датчика температуры

Период опроса 1 минута

Прсчигать настройки j

ОК    |

\ Применить i

Отмена |

Рисунок 6

После завершения загрузки настроек в регистратор отключить его от ПК и перевести в режим записи данных, для чего приложить магнит к лицевой панели прибора и дождаться зеленого сигнала светодиодного индикатора.

  • 7.3.2 Установить регистратор с помощью крепежной оснастки на стол электродинамического вибростенда поверочной виброустановки осью X в направлении оси движения сгола вибростенда. Устанавливать регистратор необходимо максимально соосно с эталонным вибропреобразователем .

  • 7.3.3 С помощью магнитного ключа из комплекта поставки вывести прибор из режима сниженного энергопотребления, дождаться запуска прибора. По окончании процесса перехода прибора в режим записи приступить к испытаниям.

  • 7.3.4 Последовательно воспроизводить на вибростенде СКЗ виброускорения 98 м/с (10 g) на частотах 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000 Гц, выдерживая каждую частоту не менее 10 секунд.

  • 7.3.5 Вывести прибор из режима записи, для чего приложить магнит к лицевой панели прибора и дождаться сигнала светодиодного индикатора. Считать данные с прибора в соответствии с п. 7.2.4.

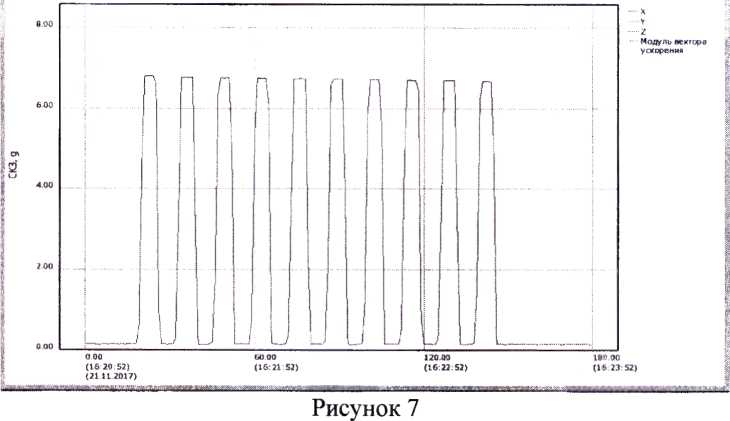

  • 7.3.6 Выбрать в панели «Файлы данных» самую первую запись, дождаться окончания открытия записи и открыть график «СКЗ от времени» (рисунок 7). По графику, устанавливая курсор в средней части равномерного плоского участка осциллограммы для каждого зарегистрированного значения, определить значение ускорения, измеренное регистратором.

  • 7.3.7 Относительную погрешность измерений А; (%) для каждого установленного значения виброускорения рассчитать по формуле (1).

где Ауст - установленное на вибростенде значение СКЗ виброускорения, м/с2;

- измеренное регистратором значение СКЗ виброускорения, м/с2.

  • 7.3.8 Повторить операции по пп. 7.3.1 - 7.3.6 для осей Y и Z регистратора.

    СКЗ от времени

  • 7.3.9 Результаты испытаний считать положительными, если для всех осей регистратора значения относительной погрешности измерений виброускорения 3А (%) находятся в пределах ± 10 %. В противном случае регистратор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

7.5 Проверка цифрового идентификатора ПО

  • 7.5.1 Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:

  • - наименование ПО;

  • - идентификационное наименование ПО;

  • - номер версии (идентификационный номер) ПО;

  • - цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО.

  • 7.5.2 Проверка контрольной суммы программных модулей:

  • 1) открыть папку с программным пакетом VisShock (по умолчанию С: \VS_327);

  • 2) нажать правую кнопку манипулятора «Мышь» на исполняемый файл VisShock.exe, находящийся в папке C:\VS_327\Bin. В открывшемся меню выбрать «Свойства»;

  • 3) в меню «Свойства» выбрать вкладку «Хеш-суммы файлов», в таблице напротив строки «CRC32» зафиксировать буквенно-цифровой код;

  • 4) во вкладке «Подробно» напротив строки «Описание файла» зафиксировать идентификационное наименование ПО, а напротив строки «Версия файла» зафиксировать цифровой код версии (рисунок 8).

    . 1

    «ШВ ........................................................................................

    НдсЫ-аЬ *5.2 ::       I wbfe                    owns

Рисунок 8

  • 7.5.3 Повторить п.7.5.2 для исполняемого файла Vib327.exe.

  • 7.5.4 Результат поверки считать положительными, если полученные идентификационные данные ПО (идентификационные наименования, номера версий, цифровые идентификаторы), соответствуют идентификационным данным, записанным в разделе 3 паспорта регистратора. В противном случае регистратор бракуется и направляется для проведения настройки.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки на регистратор выдается свидетельство установленной формы.

  • 8.2 В случае отрицательных результатов поверки регистратор к дальнейшему применению не допускается и выдается извещение о его непригодности к применению с указанием причин забракования.

Главный метролог ООО «АСК Экспресс»

В.В. Супрунюк
