Методика поверки «Модемы-коммуникаторы МИР МК» (ИЦРМ-МП-181-18)

УТВЕРЖДАЮ

Технический директор

Содержание

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования безопасности

• 4 Условия проведения поверки

• 5 Подготовка к поверке

• 6 Проведение поверки

• 7 Оформление результатов поверки

Приложение А

Методика поверки (в дальнейшем - методика) устанавливает порядок проведения поверки модемов-коммуникаторов МИР МК (в дальнейшем - коммуникаторы) и устанавливает объем, условия и методику первичной, периодической и внеочередной поверки коммуникаторов.

Поверка коммуникаторов осуществляется в соответствии с методикой, изложенной в данном документе и утвержденной ИЦ ФГУП «ВНИИМС» в 2018 г.

При выпуске коммуникаторов на заводе-изготовителе и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый коммуникатор.

Коммуникаторы, находящиеся в эксплуатации, подлежат периодической поверке по истечении межповерочного интервала.

Внеочередную поверку при эксплуатации коммуникаторов проводят в случае:

-повреждения знака поверительного клейма (пломбы);

-утраты формуляра;

-ввода в эксплуатацию после длительного хранения (более половины межповерочного интервала);

-известного или предполагаемого ударного воздействия на коммуникаторы или неудовлетворительней работы коммуникаторов;

-продажи (отправки) потребителю коммуникаторов, не реализованных по истечении срока, равного половине межповерочного интервала.

К поверке коммуникаторов следует допускать лиц, прошедших специальное обучение и аттестованных в соответствии с действующим законодательством РФ в качестве поверителей средств измерений электрических величин.

Межповерочный интервал - 16 лет.

1 Операции поверки

1.1 Операции, выполняемые при поверке коммуникаторов, и порядок их выполнения

1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки коммуникаторы бракуют, их поверку прекращают.

2.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.1. Таблица 2.1

• 3 Требования безопасности

  • 3.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

  • 3.2 При проведении поверки следует соблюдать правила техники безопасности при эксплуатации электроустановок потребителей и требования безопасности, а также меры безопасности, изложенные в эксплуатационной документации на применяемые средства поверки.

• 4 Условия проведения поверки

  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - коммуникатор проверяют в корпусе с установленным кожухом и без крышки зажимов;

• - температура окружающего воздуха - плюс (20 ± 5) °C:

• - относительная влажность окружающего воздуха - от 30 до 80 %;

• - атмосферное давление - от 84 до 106 кПа (от 630 до 795 мм рт. ст );

• - отсутствие постоянного магнитного поля внешнего происхождения.

• 5 Подготовка к поверке

  • 5.1 Выдержать коммуникаторы в нормальных условиях не менее 2 ч.

  • 5.2 Подготовить к работе средства поверки согласно эксплуатационным документам на них.

  • 5.3 На компьютере, используемом при поверке установить программы КОНФИГУРАТОР ПРИБОРОВ УЧЕТА М12.00327-01.

  • 5.4 Занести в протокол поверки результаты измерений температуры, влажности и атмосферного давления.

• 6 Проведение поверки

  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре проверяют соответствие коммуникаторов следующим требованиям:

• - лицевая панель коммуникаторов должна быть чистой и иметь четкую маркировку в соответствии с ТУ 26.20.16-002-51648151-2018 и ГОСТ 14192-96;

• - в комплекте коммуникаторов должны быть документы: «Модем-коммуникатор МИР МК. Формуляр» Ml8.030.00.000 ФО, «Модем-коммуникатор МИР МК. Руководство по эксплуатации» Ml 8.030.00.000 РЭ и «Модемы-коммуникаторы МИР МК. Методика поверки» ИЦРМ-МП-181-18;

• - в комплекте коммуникаторов должна быть программа КОНФИГУРАТОР ПРИБОРОВ УЧЕТА Ml2.00327-01;

Примечание - Программа должна поставляться на компакт-диске. Руководство по эксплуатации и методику поверки допускается поставлять в виде pdf-файла на компакт-диске;

• - на внутренней стороне крышки зажимов коммуникаторов должна бьггь прикреплена этикетка со схемой подключения коммуникаторов к электрической сети и интерфейсам связи.

• 6.2 Подтверждение соответствия программного обеспечения

  • 6.2.1 ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единую контрольную сумму.

  • 6.2.2 ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. ПО не может быть считано из коммуникатора без применения специальных программно-технических устройств. Идентификационные данные ПО коммуникаторов приведены в таблице 2.

  • 6.2.3 Версия программного обеспечения коммуникаторов должна быть не ниже версии, указанной в таблице 2 и должна быть указана в формуляре каждого коммуникатора.

  • 6.2.4 Конструкция коммуникатора исключает возможность несанкционированного влияния на ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077 - высокий.

6.2.5 Идентификационные данные ПО коммуникаторов приведены в таблице 6.1. Таблица 6.1 - Характеристики ПО

6.3 Проверка абсолютной погрешности суточного хода часов реального времени

• 6.3.1 Собрать схему в соответствии с рисунком А.1 или А.2 в зависимости от цепи питания коммуникатора.

• 6.3.2 Настроить подключение компьютера к коммуникатору в соответствии с документом «Модем-коммуникатор МИР МК. Руководство по эксплуатации» Ml8.030.00.000 РЭ.

• 6.3.3 Перейти на вкладке Конфигурация в программе КОНФИГУРАТОР ПРИБОРОВ УЧЕТА в группу параметров Параметры устройства.

• 6.3.4 Установить поле Режим работы часов в значение Поверка.

• 6.3.5 Установить частотомер электронно-счетный 43-85/3 в режим измерения частоты с усреднением 10 с и измерить значение частоты.

• 6.3.6 Вычислить значение абсолютной погрешности суточного хода встроенных часов А, с/сут, по формуле:

(F -F)-T

_F ’ (1)

где Г_ч - показание частотомера электронно-счетного 43-85/3, Гц;

Т- количество секунд в сутках, равное 86400 с/сут;

F- эталонное значение частоты, равное 32768 Гц.

• 6.3.7 Результаты проверки считаются положительными, если вычисленная абсолютная погрешность суточного хода встроенных часов устройств не превышает ± 0,5 с/сут.

где F₄ - показание частотомера электронно-счетного 43-85/3, Гц;

Г - количество секунд в сутках, равное 86400 с/сут;

F-эталонное значение частоты, равное 32768 Гц.

• 6.3.7 Результаты проверки считаются положительными, если вычисленная абсолютная погрешность суточного хода встроенных часов устройств не превышает ± 0,5 с/сут.

• 7 Оформление результатов поверки

  • 7.1 Коммуникатор, прошедший поверку с положительными результатами, признают годным и наносят на место пломбирования коммуникатора оттиск клейма поверителя.

  • 7.2 Положительные результаты поверки оформляются записью в соответствующем разделе формуляра и свидетельстве о поверке (при периодической поверке), заверенной подписью и оттиском клейма поверителя.

  • 7.3 Результаты поверки при необходимости вносят в протокол произвольной формы или формируют в электронном виде (если средства поверки имеют такую функцию), содержащий следующие сведения:

-обозначение и код коммуникатора;

-заводской номер коммуникатора;

-дата выполнения поверки;

-сведения о поверке используемых средств поверки;

-результаты поверки.

• 7.4 Коммуникатор, прошедший поверку с отрицательными результатами, бракуют. Клеймо предыдущей поверки гасят, а коммуникатор отправляют в ремонт. В формуляр вносят запись о непригодности с указанием причин.



  М.М. Хасанова

Инженер

отдела испытаний ООО «ИЦРМ»

Приложение А

Схемы подключения коммуникаторов

Al                                          А4

А1 - коммуникаторы;

А2 - устройство сопряжения оптическое УСО-2 ИЛГШ.468351.008 ТУ.;

АЗ - источник питания БЗ-715.4;

А4 - персональный компьютер;

PF 1 - частотомер электронно-счетный 43-85/3;

XI - розетка кабельная СР50 ГЕО.364.235 ТУ;

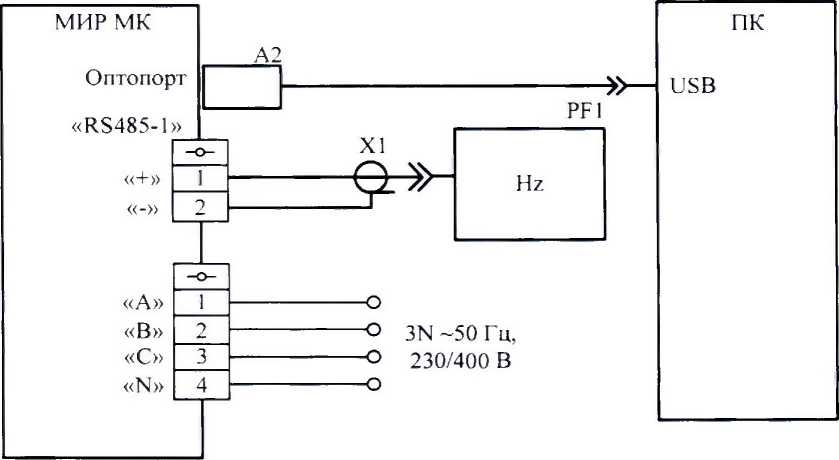

Рисунок А. 1 - Схема контроля погрешности суточного хода часов реального времени модификаций с цепью питания номинальным напряжением 3x230 В

Al

A4

Al - коммуникаторы;

A2 - устройство сопряжения оптическое УСО-2 ИЛГШ.468351.008 ТУ.;

АЗ - источник питания БЗ-715.4;

А4 - персональный компьютер;

PF1 - частотомер электронно-счетный 43-85/3;

XI - розетка кабельная СР50 ГЕ0.364.235 ТУ;

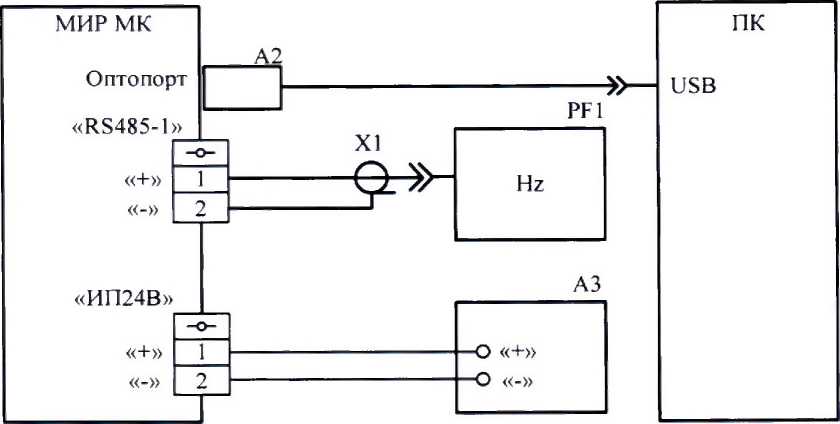

Рисунок А.2 - Схема контроля погрешности суточного хода часов реального времени модификаций с цепью питания номинальным напряжением 24 В
